Dreiphasenmotor Stern/Dreieck rückwärts und vorwärts ohne Timer

3-Phasen-Motoranschluss Stern/Dreieck (Y-Δ) Reverse-Forward &Up-down ohne Timer Power, Control &Verdrahtungsdiagramme

In diesem Motorstarter gibt es vier Schütze und Schalter (zwei ON-Push und OFF-Push), die verwendet werden, um die Drehrichtung eines Dreiphasenmotors zu ändern, z. Vorwärts, Hoch oder Runter. Da im Steuerkreis kein Timer verwendet wird, erfolgt der Betrieb halbautomatisch oder manuell.

Der Stromkreis und der schematische Schaltplan zeigen, dass L1 und L3 für den Rückwärts- und Vorwärtsbetrieb des Dreiphasenmotors geändert wurden (da das Ändern von zwei von drei Leitungen die Drehung ändert des Motors in Gegenrichtung). Diese Art von Motorstartmethoden durch Motorstarter werden benötigt und in Drehmaschinen und Kränen usw. verwendet, um die Rotation von Motoren zu ändern.

Verwandte Beiträge:

• Dreiphasenmotor Stern/Dreieck rückwärts und vorwärts mit Timer
• Dreiphasenmotoranschluss rückwärts und vorwärts – Leistungs- und Steuerschaltpläne


Funktionsweise der Schaltung:

• Wenn wir die Drucktaste für den Vorwärtsbetrieb drücken, startet der Motor über das Schütz K1 in der Vorwärts- oder Aufwärtsposition. In ähnlicher Weise wird die Drucktaste für den Rückwärtsbetrieb verwendet, um den Motor über K2 in die Rückwärts- oder Abwärtsposition zu drehen. Schütz (wobei sich zwei Leitungen gegenüber dem ersten Schütz, d. h. K1, ändern).
• Denken Sie daran, dass aufgrund der elektrischen Verriegelung jeweils nur ein Betrieb (entweder vorwärts oder rückwärts) möglich ist, d. h. wenn der Druckknopf für die Vorwärtsrichtung eingeschaltet ist, müssen wir den Starter stoppen, bevor wir die Drehung des Motors ändern. Mit einfachen Worten, die Schütze K1 (für Vorwärts) und K2 (für Rückwärts) können nicht gleichzeitig eingeschaltet sein.
• K4 Schütz ist in Sternschaltung, während K3 Schütz in Dreieckschaltung ist. Sie werden als Stern-Dreieck-Starter verwendet, bei denen der Motor zunächst in Sternkonfiguration (um den hohen Nennstrom zu reduzieren) und dann in Dreieckschaltung mit voller Lastdrehzahl und -spannung an die Hauptversorgung angeschlossen wird.

Abkürzungen:

• O/L =Überlastrelais (thermisch)
• NEIN =Schließerkontakte
• NC =normalerweise geschlossene Kontakte
• FOR =Vorwärtsposition
• REV =Rückwärtsrichtung
• T =Timer
• L1, L2, L3 =drei Leitungen oder Phasen
• K1, K2, K3, K4 =Schütze
• Y =Y oder Sternverbindung
• Δ =Delta-Verbindung

Leistungsdiagramm

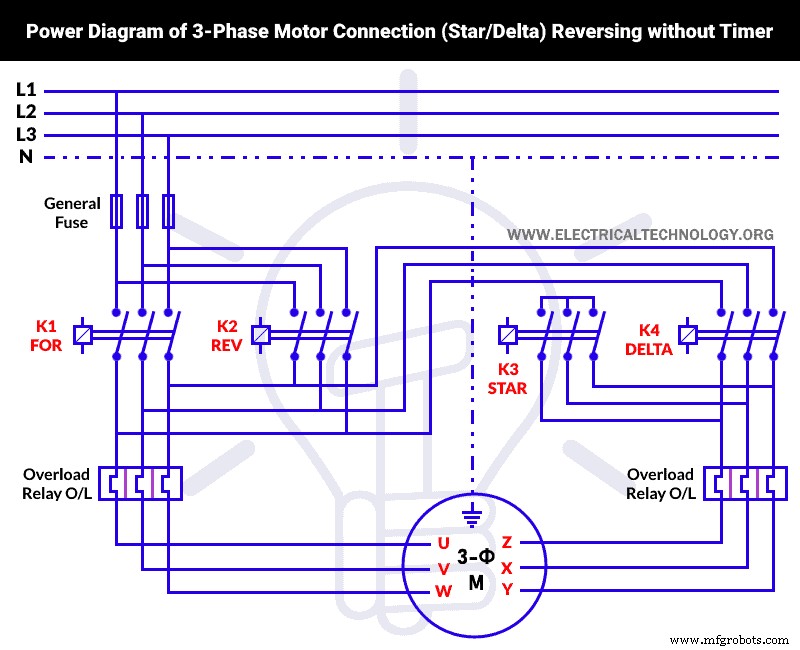

Macht Diagramm des dreiphasigen Motoranschlusses für Stern- / Dreieckstarter ohne Timer, um den Motor in Rückwärts- / Vorwärtsrichtung zu betreiben.

Kontrolldiagramm

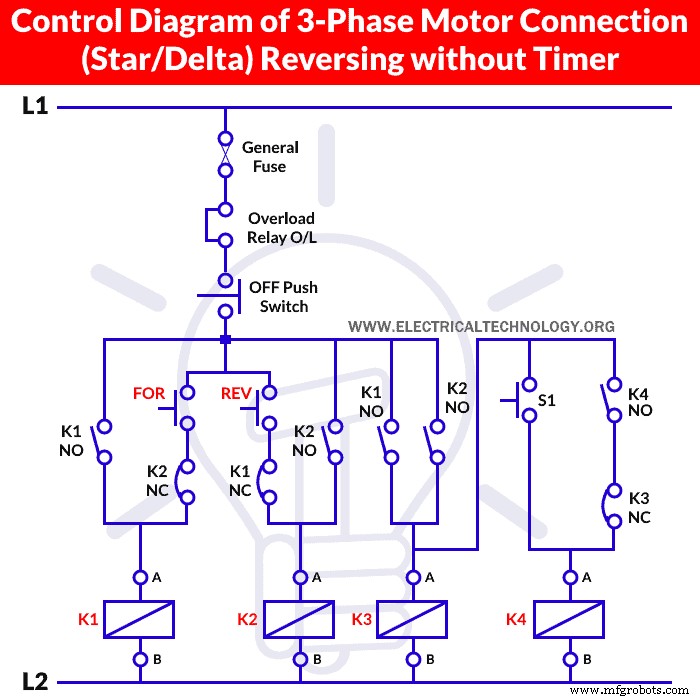

Kontrolldiagramm des 3-Phasen-Motoranschlusses (Stern-/Dreieckstarter ohne Timer) für Rückwärts-/Vorwärts- oder Auf-Ab-Betrieb.

Schaltplan

Schematisches Schaltbild des 3-Φ-Phasen-Motoranschlusses für Rückwärts- und Vorwärtsbetrieb mit Stern/Dreieck-Starter ohne Timer.
