Den Unterschied zwischen einer Verrundung und einer Fase verstehen

„Was ist eine Verrundung und was eine Fase?“ Sie haben diese Frage wahrscheinlich schon tausendmal gehört, besonders wenn Sie sich mit Konstruktionstechnik beschäftigen. Die meisten Menschen neigen dazu, diese beiden Phänomene zu verwechseln, obwohl sie eigentlich das Gegenteil von einander sind.

Den Unterschied zwischen diesen beiden Phänomenen zu kennen, ist tatsächlich ein wesentlicher Faktor, den Designer berücksichtigen müssen. Dies liegt daran, dass die getroffene Wahl entscheidend für den Erfolg oder Misserfolg der Teileherstellung ist, da die getroffene Wahl Faktoren wie den Spannungsfluss und die Konzentration bestimmt.

In diesem Artikel wird alles erklärt, was Sie über das Konzept von Verrundung und Fase wissen müssen. Außerdem lernen Sie ihre gemeinsamen Unterschiede kennen, wann Sie sie brauchen, und wie Sie entscheiden, welche Sie verwenden möchten.

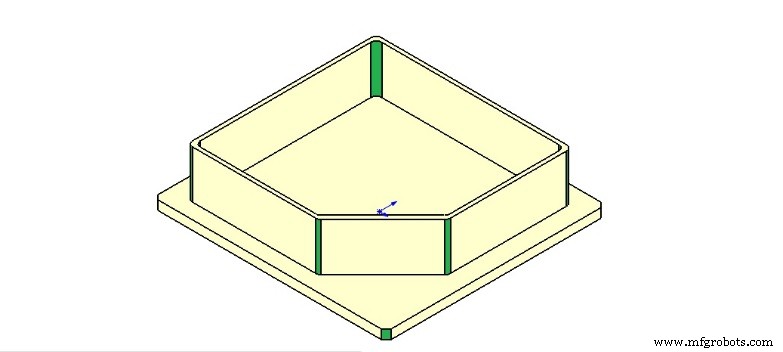

Was ist ein Filet?

Im Maschinenbau beziehen sich Maschinisten auf eine Verrundung als die runden Teile von Konstruktionen entweder auf der Innen- oder Außenseite von Kanten.

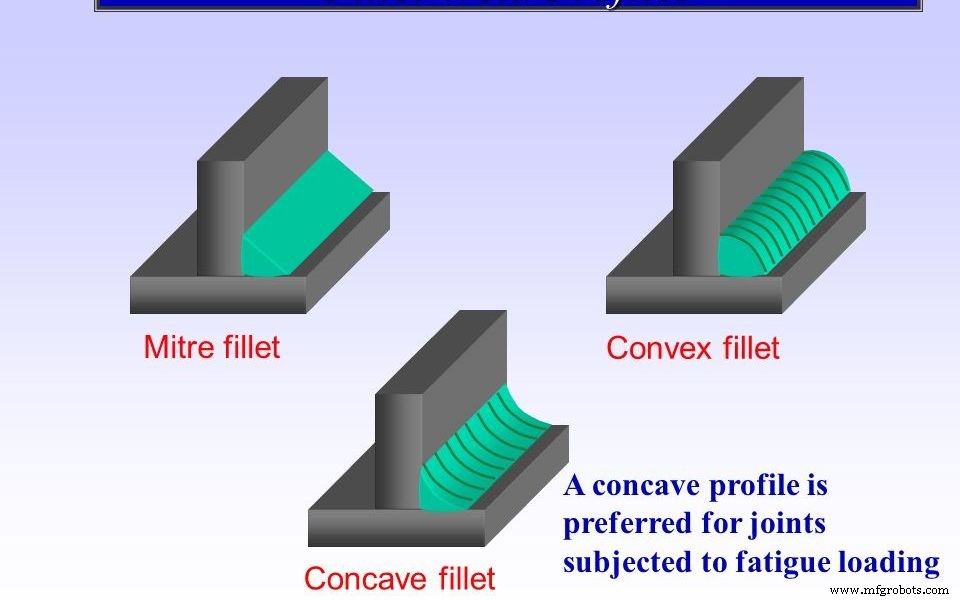

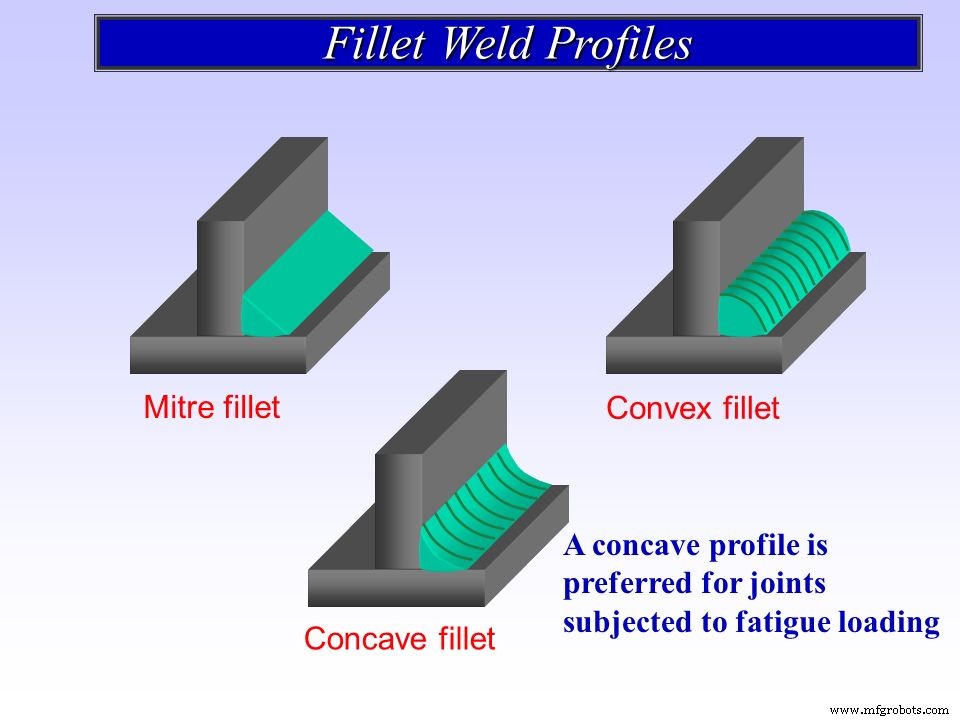

Es gibt drei Arten von Verrundungsmechaniken:Gehrung, konkave und konvexe Verrundungen. Auf der Innenseite sind Filets konkav, während sie auf der Außenseite konvex sind. Ingenieure verwenden Verrundungen, um die Belastung eines Teils zu reduzieren. Daher hilft die Ausrundung dabei, die Spannung auf eine größere Oberfläche zu verteilen, wodurch verhindert wird, dass sich der belastete Teil schnell verformt.

Wenn das Design die Beseitigung scharfer Kanten und eine geringe Spannungskonzentration erfordert, ist die Verrundungstechnik die beste Option für Maschinisten.

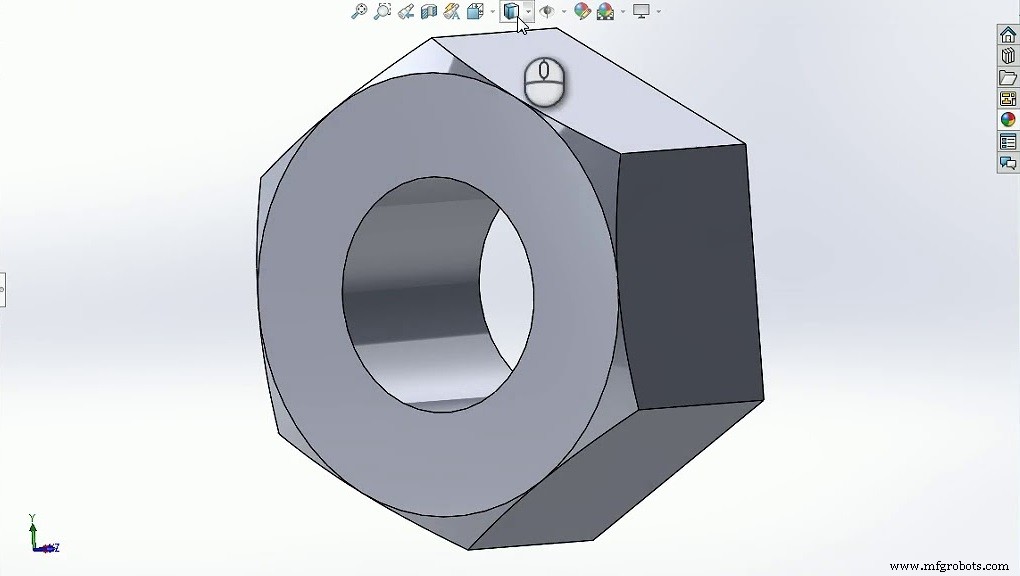

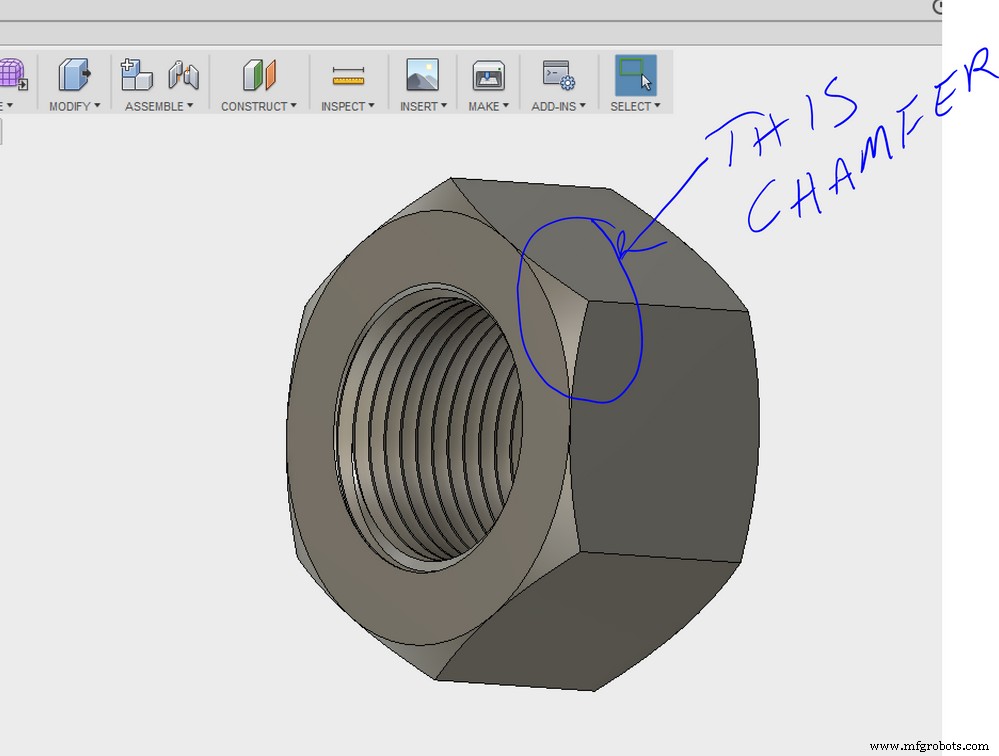

Was ist eine Fase?

Eine Fase sind die geneigten oder abgewinkelten Kanten oder Ecken einer Teilekonstruktion. Es ist ein Antonym des Filets. Anstatt eine gekrümmte Form zu haben, ist eine Fase gerade und hat einen scharfen Winkel. Maschinisten verwenden Fasen für Teile, die Kanten mit hoher Spannungskonzentration erfordern. Es konzentriert die Spannung auf einen bestimmten Teil des Designs, und wenn es für Designs verwendet wird, bei denen eine geringe Spannungskonzentration erforderlich ist, kann sich dieses Material leicht verformen.

Eine Fase wird auch sowohl auf das Innere als auch auf das Äußere eines Designs angewendet. Es gibt Umstände, in denen es vorgezogen wird, zu filetieren. Er hat normalerweise einen Winkel von 45 Grad zur Horizontalen und hilft, die Kante eines Lochs nach dem Bohrvorgang abzuschrägen. Wenn Ihr Design die Herstellung eines Teils zum Eindrehen von Schrauben beinhaltet und Sie nicht möchten, dass der Schraubenkopf hervorsteht, ist eine Fase genau das Richtige für Sie. Dadurch sitzt die Kante der Schraube bequem unter der Oberfläche, was möglicherweise nicht möglich ist, wenn Sie eine Verrundung verwenden.

Es gibt auch größere Fasen, normalerweise 60 Grad, die Maschinisten als Einführung für Bolzen oder Schrauben verwenden. Wenn Ihr Design scharfe Ecken erfordert, um für seinen Zweck effizient zu sein, sollten Sie die Fase anstelle der verschiedenen Verrundungsmechaniken wählen.

Wann benötigen Sie eine Verrundung oder Fase?

Abgesehen von der Unterscheidung zwischen beiden stoßen Maschinisten auf ein Problem bei der Auswahl des richtigen für ihre Konstruktion. Oft kann die Verwendung des falschen die Herstellungskosten erhöhen und die Effizienz der Teile verringern.

Das Teil hält möglicherweise auch nicht lange genug, wenn Fase anstelle von Verrundung verwendet wird und umgekehrt. Daher ist es wichtig, das Verrundungs- und Fasenkonzept zu verstehen, um zu wissen, welches für Ihr Design geeignet ist. Lassen Sie uns dies nun aufschlüsseln und im Detail besprechen, wann Verrundung und Fase verwendet werden.

Kanten des Teils

Um Unfälle während der Handhabung und Inspektion zu vermeiden, ist es sicherer, alle Kanten Ihres Teiledesigns zu brechen. Die Fase ist jedoch nicht immer die beste Option für die Kanten von Teilen. Die scharfen Kanten können bei der Handhabung zu Verletzungen führen. Daher sollten Sie sich in diesem Fall vielleicht für ein Filet entscheiden.

Außenkanten

Je nach Designanforderung können Sie für Ihre Außenkanten sowohl Verrundung als auch Fase verwenden. Wenn das Äußere für Ihr Design nicht entscheidend ist, können Sie sich für ein einfaches Abfasen entscheiden, um die scharfen Ecken zu brechen. Dadurch wird das Verletzungsrisiko beim Umgang mit dem Teil verringert.

Wenn Ihr äußeres Design jedoch ästhetisch ansprechend sein soll, sollten Sie eine Verrundung an den Kanten verwenden. Allerdings müssen Sie die Radiusgröße beachten. Je höher der verwendete Radius, desto besser das Design. Dies liegt daran, dass eine Verrundung mit hohem Radius dazu beiträgt, Stress abzubauen.

Am Loch

Wenn Ihr Design ein Loch hat, in das Schrauben oder Bolzen getrieben werden, ist die Verwendung einer Verrundung keine gute Option. Es verhindert eine reibungslose Bewegung des Bolzens oder der Schraube in das Loch. Was Sie in diesem Fall brauchen, ist eine Fase. Die scharfe Kante unterstützt eine sanftere Stiftbewegung nach unten in das Loch. Es erleichtert auch die Befestigung.

Wenn Sie das Konzept von Verrundung und Fase nicht genau kennen, würde dies Ihre richtige Wahl des Designs und des Bearbeitungsvorgangs beeinflussen. Aber keine Sorge. Laden Sie Ihre Dateien auf RapidDirect hoch und wir machen Ihnen sofort Vorschläge.

Sie können sich auch dieses Video ansehen, um mehr über den Vergleich zwischen Verrundung und Fase zu erfahren:

Unterschiede zwischen Verrundung und Fase

Es gibt einige Unterschiede zwischen Filet und Chamfer, die Sie kennen sollten. Wir erklären die Unterschiede zwischen Verrundung und Fase jedoch zum besseren Verständnis in tabellarischer Form.

	Filet	Fase
Bearbeitungskosten	Teurer als die Fase	Billiger
Bearbeitungszeit	Gekrümmte Kanten sind nicht sehr einfach herzustellen und erfordern mehr Geduld. Daher nimmt die Verrundungstechnik im Vergleich zur Fase mehr Zeit in Anspruch.	Es ist schneller als Filet.
Schneidwerkzeuge	Für die Herstellung von Filets benötigen Sie spezielle Schneidwerkzeuge. Dies liegt daran, dass es einen anderen Radius hat. Daher bestimmt die Art des Radius, den Sie herstellen möchten, die Schneidwerkzeuge, die Sie verwenden müssen.	Sie können ein Schneidwerkzeug verwenden, um verschiedene Fasengrößen herzustellen. Daher benötigen Sie für Ihr Fasendesign nicht mehrere Werkzeuge.
Stresskonzentration	Es verteilt die Spannung auf einen größeren Radius und schützt das Teil vor Verformung. Es ist am besten für den äußeren Teil.	Spannung konzentriert sich auf ein Teil und kann dazu führen, dass sich das Material leicht verformt.
Sicherheit	Es macht die Materialhandhabung sicherer	Die scharfen Kanten können Verletzungen verursachen.

Bei der Wahl zwischen Verrundung und Fase zu berücksichtigende Faktoren

Maschinisten befinden sich oft in einem Zustand der Unsicherheit, wenn sie für ihre Konstruktion entweder eine Verrundung oder eine Fase wählen. Um nicht in eine solche Verwirrung zu geraten, sollten Sie die folgenden Punkte beachten.

Bearbeitungszeit

Wenn Sie innerhalb kurzer Zeit schnell ein Design manuell erstellen müssen, können Sie sich für Fase entscheiden. Dies liegt daran, dass es im Vergleich zum Filet weniger Zeit benötigt. Wenn Sie jedoch die CNC-Bearbeitung und nicht die manuelle Methode verwenden, gibt es keinen signifikanten Zeitunterschied zwischen ihnen. Der einzige Zeitunterschied ist der, der für den Werkzeugwechsel benötigt wird.

Kosten

Eine Fase ist kostengünstiger als eine Verrundung. Wenn Sie also ein geringes Budget für Ihr Design haben, ist eine Fase besser für Sie.

Attraktivität

Wenn Sie ein ansprechenderes Design benötigen, sollten Sie sich für ein Filet entscheiden. Industriedesigner verwenden häufig Verrundungen anstelle von Fase, da dies das Design attraktiver macht.

Rost

Verrundungsteile neigen dazu, beschleunigtes Rosten zu verhindern als Fase. Dies liegt daran, dass es eine gleichmäßige Verteilung von gleichmäßigen Beschichtungen wie Farben als Fase ermöglicht. Die Verrundung ermöglicht dem Teil, an dickeren Beschichtungen im Vergleich zu scharfen Kanten zu haften. In Ermangelung ausreichender Beschichtungen sind die Teile anfälliger für Rost. Wenn Sie also Ihre Teile vor beschleunigtem Rost schützen möchten, ist ein Filet genau das Richtige für Sie.

Stress

Eine Verrundung ist die bessere Wahl, wenn Sie die Spannung Ihres Designs an den Rändern ausgleichen möchten. Dies liegt daran, dass die Spannung auf einer größeren Fläche verteilt wird als bei einer Fase.

Löcher

Die Funktion des Lochs in Ihrem Design bestimmt, ob eine Verrundung oder Fase die beste Wahl ist. Wenn das Loch zum Einsetzen von Stiften oder zum Eintreiben von Schrauben und Bolzen in das Teil gedacht ist, ist eine Fase die bessere Option.

Schlussfolgerung

Das Verständnis der Frage „Was ist eine Verrundung und eine Fase“ sollte nicht verwirrend sein. Sie können beide je nach Bedarf für unterschiedliche Zwecke verwenden. Die Wahl des richtigen für Ihr Design ist jedoch eine der wichtigsten Entscheidungen bei der Konstruktion eines Teils. Denn die richtige Wahl macht ein solches Design effizienter, spart Kosten und hält länger.
