Flexible Flachkabel (FFC): Designinnovation durch leichtgewichtige, platzsparende Konnektivität

Flexible Flachkabel (FFC)

1.1 Was ist ein flexibles Flachkabel?

Wie der Name schon sagt, sind flexible Flachkabel (FFC) eine Art elektrischer Leiter, der flexibel und flach ist. Sie gehören zur Welt der flexiblen Elektronik oder Flex-Schaltungen. Hochdichte-Elektronikprodukte wie Mobiltelefone und Laptops haben sie typischerweise. Dennoch werden Sie feststellen, dass flexible Flachkabel meist dünne Kabel sind.

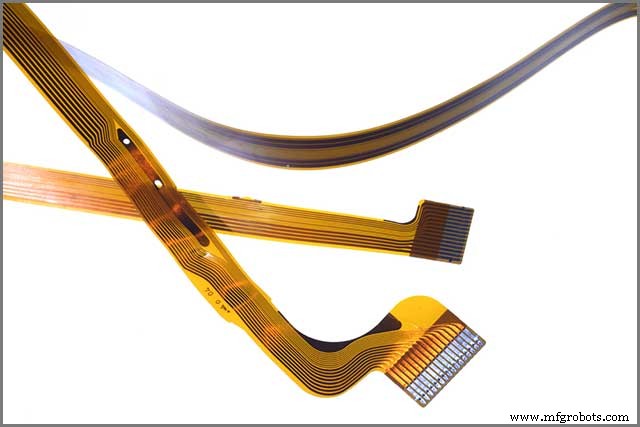

Ein anderer Begriff, „Flexible Printed Circuit“ (FPC), wird oft ungenau für FFC verwendet. Das ist nicht korrekt, da FPCs Schaltungen sind, die auf einem flexiblen Substrat entwickelt werden, während flexible Flachkabel lediglich Drahtverbindungen sind und keine Komponenten beinhalten. Abbildung 1 zeigt drei Bänder flexibler Flachkabel.

1.2 Eigenschaften hochflexibler Flachkabel

Hochflexible Flachkabel sind halogen- und füllstofffrei, knickfest und flexibel. Diese ultra-flexiblen Kabel eignen sich am besten für hohe Temperaturen und raue Umgebungen. Folgende Merkmale sind typisch für hochflexible Flachkabel:

• Flexibilität: Flexibles Silikon und verzinnte, ultra-flexible Kupferdrähte machen diese Kabel hochflexibel. Sie können sie in engen Bereichen mit einem minimalen Biegeradius von ¼ Zoll (ca. 6,35 mm) korrekt einsetzen.
• Längere Lebensdauer: Bei Biegebeanspruchung halten sie bis zu 10 Millionen Zyklen.
• Rauhe Umgebungen: Sie eignen sich ideal für Reinräume, unterstützen aber auch Vakuum. Zudem arbeiten sie in einem Temperaturbereich von -65 °C bis 260 °C. Dieser Bereich gilt unabhängig davon, ob sie Salz, Dampf, Wasser oder anderen Chemikalien ausgesetzt sind.
• Feuerbeständig: Sie erfüllen Brandschutzstandards wie den „UL-94 Vertical Flame Standard“.

Zusätzlich erhalten Sie langlebige, klare und flexible Ummantelungen oder Isolierungen für diese Kabel. Kann es besser werden?

In diesem Abschnitt haben wir die flexiblen Flachkabel und ihre Eigenschaften vorgestellt. Im nächsten Abschnitt gehen wir auf einige ihrer technischen Spezifikationen ein. Bleiben Sie dran.

Allgemeine Spezifikationen flexibler Flachkabel

2.1 Exponierte Länge (Exposure Length)

Die exponierte Länge eines flexiblen Flachkabels bezeichnet die Länge der freiliegenden elektrischen Verbindung am Kabelende.

2.2 Rastermaß (Pitch)

Pitch ist einfach der Abstand zwischen den Leiterdrähten. Genauer: der Abstand zwischen den Mittelpunkten zweier benachbarter Leiter. Sie können beobachten, dass es auf demselben flexiblen Flachkabel unterschiedliche Pitches unter den Leitern geben kann. Das ist jedoch nicht üblich. Gängig sind Pitch-Werte von 1 mm und 0,5 mm.

2.3 Typ (Type)

Generell gibt es zwei Haupttypen flexibler Flachkabel. Sie werden als Typ A von Molex oder Typ 1 von Würth und Typ D oder Typ 2 bezeichnet. Bei Typ 1 haben flexible Flachkabel sichtbare elektrische Verbindungen auf derselben Seite jeder Endierung. Bei Typ 2 befinden sich die sichtbaren elektrischen Verbindungen auf den gegenüberliegenden Seiten jedes Endpunkts. Man kann sie als Face-Down- und Face-Up-Verbindungen vorstellen.

2.4 Leiterquerschnitt (Conductors size)

Dieser Begriff erklärt sich selbst: Es ist lediglich die Dicke und Breite der Leiterdrähte.

2.5 Versteifung (Stiffener)

Sie können auf flexible Flachkabel stoßen, die auf der anderen Seite der exponierten Kabellänge zusätzliches Material haben. Diese Art von zusätzlichem Material wird in FFCs als „Stiffener“ bezeichnet. Können Sie ihren Zweck erraten? Sie dienen dazu, Low-Insertion-Force- und Zero-Insertion-Force-Verbindungen zu erleichtern. Abbildung 2 zeigt einen Techniker, der einen Typ flexibler Flachkabel in einer Werkstatt verwendet.

In diesem Abschnitt haben wir die Begriffe definiert, die zur Spezifikation flexibler Flachkabel verwendet werden. Im nächsten Abschnitt erfahren Sie mehr über ihre Vorteile für verschiedene Anwendungen.

Vorteile flexibler Flachkabel

Wenn Sie sich fragen, warum Sie flexible Flachkabel verwenden sollten, ist dieser Abschnitt für Sie. Sie sollten sie wählen, wegen der folgenden Vorteile:

• Zuverlässig: Sie werden keine gängigen Fehlfunktionen und Verdrahtungsfehler vorfinden. Die parallele Leitergeometrie reduziert diese Fehlerarten.
• Leicht und hochfest: Sie sind leichter als herkömmliche Drähte. Sie haben keine unnötigen Isolierungen, Bänder und Füllstoffe. Zudem sind sie mechanisch stabil, sodass Sie keine großen Leiter für Robustheit benötigen.
• Platzeffizient: Sie haben geringes physisches Volumen und Bulk. Daher passen sie perfekt in enge Räume.

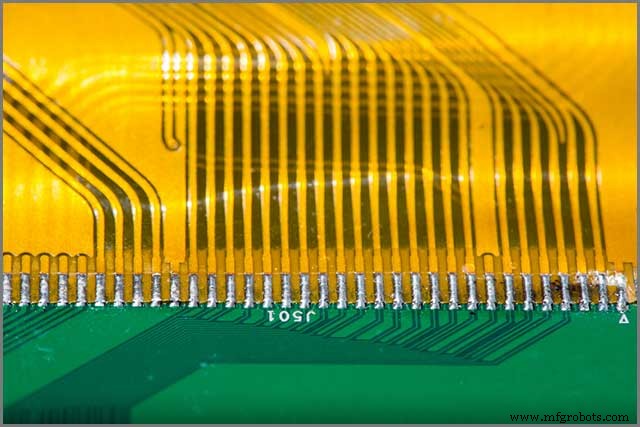

• Flexibel: Nun, ihr Name erklärt bereits ihren großen Vorteil! Abbildung 3 zeigt flexible Flachkabel, die auf eine Leiterplatte gelötet sind.
• Gleiche elektrische Parameter: Ihre konstante Geometrie liefert konstante Induktivität, Impedanz, Kapazität, Übersprechen, Verzögerung, Zeit und Dämpfung.
• Hohe Stromtragfähigkeit: Sie können Wärme aufgrund hoher Oberflächen-zu-Volumen-Verhältnisse effektiver ableiten. Dies erhöht ihre Strombelastbarkeit bei gegebener Temperaturerhöhung.
• Geringere Skew-Effekte: Sie haben minimale Zeitverzögerungen zwischen Signalen in einem Flachkabel.
• Hochdichte-Verbindungen: Sie können sie effektiver packen, sodass sie eine höhere Leiterdichte liefern.
• Einfach zu handhaben: Sie können sich bequem jeder Form anpassen. Probieren Sie es einfach aus.

Das sind bereits mehr als genug Vorteile der Verwendung flexibler Flachkabel in Ihren Projekten. Im nächsten Abschnitt vergleichen wir sie nun mit herkömmlichen Rundkabeln.

Flexible Flachkabel vs. Rundkabel

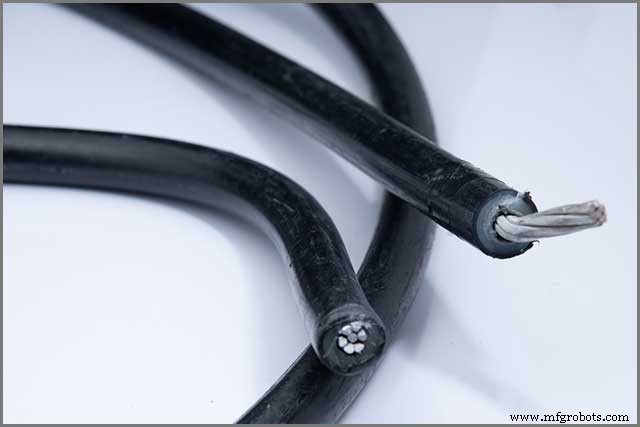

Sie werden sehen, dass isolierte Drahtbündel in Rundkabeln in vielen Lagen verschiedener Materialien weiter umwickelt sind. Dieses Material ist meist ein Polymer oder ein Textilmaterial zur Reduzierung von Reibungserwärmung bei Kabelbewegung. WEITERHIN ist eine PVC-Ummantelung üblich, die diese Lagen, andere Kupfergeflechte, Low-Friction-Wicklungen und eine Gesamtschutz-PVC-Ummantelung für Abriebfestigkeit abdeckt. Abbildung 4 zeigt einen Typ runder elektrischer Kabel. Sie können beobachten, wie schwer die isolierungsbezogenen Materialien darum sind.

Ist das nicht zu viel für einen einfachen Leiter? Diese Konstruktion ist nicht ideal wegen der vielen Isolationsschichten und der Verwendung verschiedener Low-Friction-Materialien. Flexible Flachkabel benötigen diese Materialarten nicht. Ihre Leiter bewegen sich nicht innerhalb ihrer Isolation. Sie sind flexibler und können sich daher leicht biegen.

Dieser primäre Unterschied in der Konstruktion flexibler Flachkabel liefert all seine Vorteile. Im nächsten Abschnitt erfahren Sie mehr über typische Anwendungen flexibler Flachkabel.

Anwendungen von FFC

Bei den Anwendungen nutzen zahlreiche Branchen flexible Flachkabel. Sie finden sie in Bereichen wie Medizin, Luft- und Raumfahrt, Industrieautomation, Zellstoff und Papier, Lebensmittel und Getränke, Festoon-Systeme, Verpackung und Halbleiter.

Für elektrische Produkte. Wenn Sie sich über spezifische Produktanwendungen wundern, können Sie sie in Scannern, Kopierern, Plottern, Stereoanlagen, DVD-Playern, Faxgeräten, LCD-Geräten und ähnlichen Produkten einsetzen. Tatsächlich finden Sie sie fast überall in der modernen Elektronik. Wir hier bei WellPCB bieten flexible Flachkabel-Montageservices an. Abbildung 5 zeigt weitere Geräte, in denen Sie flexible Flachkabel leicht finden können.

Wenn Sie ein Produkt im Sinn haben und flexible Flachkabel nutzen möchten, können Sie uns sofort kontaktieren. Wir bei WellPCB bieten flexible Flachkabel-Montageservices an. Nennen Sie uns Ihre Anforderungen, wir erledigen den Rest. Und das zu äußerst geringen Kosten.

Fazit

Ingenieure suchen immer nach innovativen Designs, die hohen Temperaturen und rauen Umgebungen standhalten. Zu diesem Zweck müssen Sie herkömmliche Rundkabel aufgeben. Entscheiden Sie sich für flexible Flachkabel, die neu sind, aber alle in diesem Artikel erklärten Vorteile bieten.

Hoffentlich entscheiden Sie bis jetzt, ob Sie sie in Ihren Projekten benötigen oder nicht. Nutzen Sie sie, wenn Sie Kabel suchen, die einfach zu handhaben, flexibel, robust, platzeffizient, mit hoher Stromtragfähigkeit, zuverlässig und konstanten elektrischen Parametern sind. Ist das nicht einfach alles?
