LED-Verdrahtung meistern: 8 essenzielle Tipps für Parallelschaltungen

Erste Schritte mit LEDs? Unsicher bei Verdrahtung, Strombegrenzung, Serien- vs. Parallelschaltung? Dieser Praxisleitfaden erklärt die elektrische Grundlagen, Berechnungen, Fallstricke und Best Practices – basierend auf jahrelanger LED-PCB-Fertigungserfahrung. Für Maker, Entwickler, Installateure.

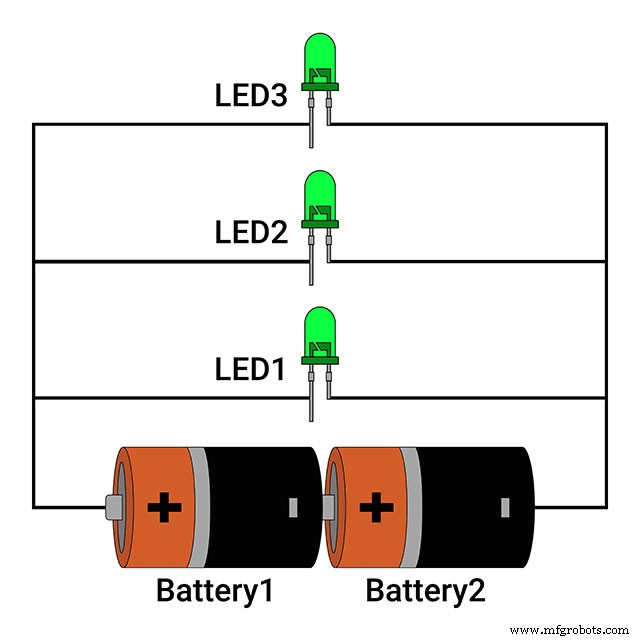

1. Parallelschaltung: Wann & Warum?

Parallele LED-Verdrahtung ist Standard bei Konstantspannungs-Quellen (CV) (12 V, 24 V DC Netzteile, CV-Treiber). Vorteile:

• Jede LED/Modul erhält gleiche Spannung → gleiche Helligkeit (bei gleichen Vf).
• Ausfall einer LED betrifft nicht die anderen (kein „Weihnachtsketten-Effekt“).
• Erweiterbar: Weitere LEDs parallel anschließen ohne Spannungsänderung (nur Stromsumme steigt).
• Niedrige Spannung = sicher (SELV), dünnere Kabel, einfacherer Isolation.

Wichtig: Jede LED/Reihe braucht eigenen Vorwiderstand (oder integriertes CC-IC)! Ohne: Stromverteilung ungleich (Vf-Streuung) → thermische Instabilität → Kaskadenausfall.

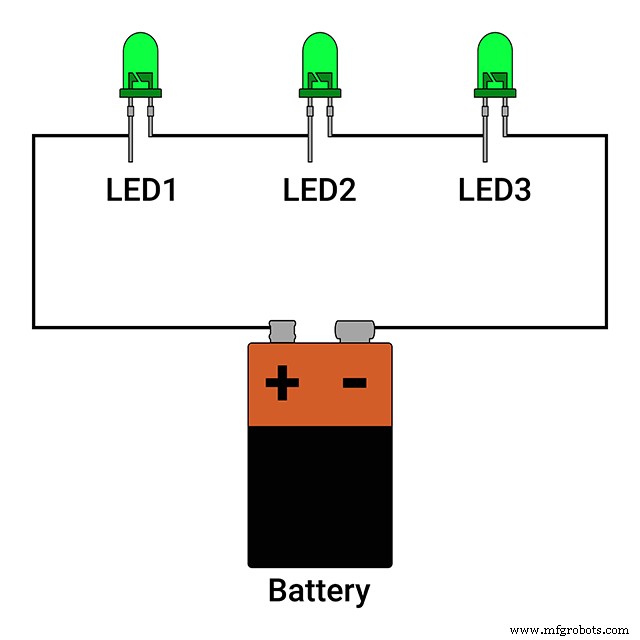

2. Serienschaltung: Wann & Warum?

Serienschaltung ist Standard bei Konstantstrom-Quellen (CC) (350 mA, 700 mA, 1050 mA Treiber). Eigenschaften:

• Gleicher Strom durch alle LEDs → exakte Helligkeitsgleichheit (unabhängig von Vf-Streuung).
• Spannungen addieren sich: V_gesamt = Σ Vf. Treiber muss V_{out max} > Σ Vf (max) + Reserve liefern.
• Ausfall einer LED (Offen) → ganze Kette dunkel (Schutz: Bypass-Schaltung / Zener parallel je LED).
• Verdrahtung: Anode LED1 → Kathode LED2 → Anode LED3 … Treiber+ an Anode 1, Treiber– an Kathode n.

3. Vorteile der Parallelschaltung (Detail)

Unabhängige Steuerung

Jeder Parallelzweig kann eigenen Schalter/Dimmer haben. Serie: Ein Schalter für alle.

Gleichmäßige Spannung = Gleichmäßige Helligkeit

Bei CV-Versorgung + je eigenem Vorwiderstand: Helligkeitsstreuung nur durch Vf-Toleranz (± 5–10 %). Bei Serie: Helligkeit identisch (Strom identisch).

Modular erweiterbar

Zusätzliche LED-Module parallel anschließen → Gesamtstrom steigt, Spannung konstant. Treiber muss I_max nicht überschreiten. Serie: Neue LED erfordert höheren V_out → neuer Treiber nötig.

Einfach, sicher, zuverlässig

Standard-Verdrahtung (Leitung parallel, Stern oder Kette). Bei Einhaltung der Installationsnormen (VDE 0100, IEC 60364) sichere Niederspannungs-Installation.

4. Mehrere LEDs parallel mit einem Vorwiderstand?

Nicht empfohlen! Theoretisch möglich: R = (V_S - Vf) / (n × I_F). Praktisch problematisch:

• Vf-Streuung (Herstellungstoleranz) → ungleiche Stromverteilung → wärmste LED zieht mehr Strom → Thermal Runaway.
• Ausfall einer LED → Strom auf verbleibende steigt → Kaskade.
• Nur akzeptabel: Ge-matched LEDs (gleicher Wafer, biniert), sehr niedriger Strom (Indicator-LEDs < 5 mA), gutes Thermisches Kupplung (gemeinsamer Kühlkörper).

Best Practice: Jede LED / jede Reihe eigener Vorwiderstand. Bei Streifen: Bereits onboard (SMD-Widerstände alle 3–6 LEDs).

5. Mehrere LEDs an Konstantstrom-Treiber parallel? → Nein!

CC-Treiber regelt Strom auf festen Wert (z. B. 700 mA). Parallelschaltung teilt Strom unkontrolliert auf (Vf-Unterschiede). Eine LED bekommt mehr Strom → heißer → Vf sinkt → zieht noch mehr Strom → Zerstörung. Dann nächste LED …

Lösung: An CC-Treiber nur in Serie anschließen. Wenn Parallelbetrieb zwingend: Aktiver Stromteiler (Current Mirror) oder je Zweig separater CC-Treiber (Multi-Channel CC Driver).

6. LED-Parallel-Rechner (Dimensionierung)

Grundgleichungen:

Ohmsches Gesetz:  V = I × R    →    R = (VS - Vf) / IF
Leistung:          P = V × I    →    PR = (VS - Vf) × IF

Eingaben: Versorgungsspannung V_S, LED-Vorwärtsspannung Vf (Datenblatt, typ. 2,0–3,4 V je nach Farbe), gewünschter Vorwärtsstrom I_F (typ. 10–20 mA Standard, 350–1000 mA Power).

Ausgabe: Widerstandswert R (E12/E24 Reihe), Leistung P_R (nächsthöhere Baugröße wählen: 0,25 W, 0,5 W, 1 W).

Beispiel: 12 V, weiße LED (Vf = 3,0 V), I_F = 20 mA. R = (12 - 3) / 0,02 = 450 Ω → 470 Ω (E12). P_R = 9 V × 0,02 A = 0,18 W → 0,25 W Widerstand wählen.

7. 8 Merksätze für sichere Parallel-Verdrahtung

1. Spannung bleibt konstant – egal wie viele Zweige parallel geschaltet werden (Ideale Spannungsquelle).
2. Gesamtstrom = Summe der Zweigströme – Netzteil/Treiber muss I_gesamt liefern können (× 1,2 Reserve).
3. Jeder Zweig braucht eigenen Strombegrenzer (Widerstand oder CC-IC) – keine gemeinsame Begrenzung!
4. LEDs im gleichen Zweig (Serie) = gleiche Vf-Gruppe – Vf-Streuung innerhalb Zweig minimieren (Bin-Codes beachten).
5. Polung prüfen vor Inbetriebnahme – Multimeter Diodentest oder 3 V Knopfzelle. Verpolung = LED tot.
6. Datenrichtung (Din/Dout) bei adressierbaren LEDs – Pfeilrichtung = Signalfluss. Falsch = kein Licht.
7. Kabelquerschnitt & Spannungsfall – Bei langen Leitungen: Adernquerschnitt so wählen, dass ΔU < 0,5 V am letzten Modul (Online-Rechner: Spannungsfall).
8. Thermisches Design – Leistung pro LED × Anzahl = Wärme. Kühlkörper, Aluminiumprofil, Wärmeleitpaste, Konvektion planen.

8. FAQ

Sind LEDs in Parallel oder Serie heller?

Bei gleicher Leistung pro LED: Helligkeit identisch. Parallel an CV: Einfacher dimmbar (PWM). Serie an CC: Bessere Gleichmäßigkeit.

Kann ein Schaltkreis sowohl parallel als auch seriell sein?

Ja – Kombinationsschaltung (Series-Parallel). Beispiel: 4 LEDs → 2 Strings à 2 LEDs in Serie, beide Strings parallel. Nutzt Vorteile beider: Vf-Addition (weniger Verlust am Widerstand) + Redundanz (ein String-Ausfall ≠ Totalausfall).

Wie viele LEDs an 12 V in Serie?

Vf weiß/blau/grün ~ 3,0–3,4 V → max. 3 in Serie (3 × 3,4 V = 10,2 V < 12 V). Rot/gelb (Vf ~ 2,0 V) → max. 5–6. Immer Reserve für Vf(max) + Treiber-Toleranz lassen.

Was passiert bei zu hoher Spannung an LED?

Ohne Vorwiderstand/Strombegrenzung: Exponentieller Stromanstieg → sofortige thermische Zerstörung (Rauch, Kurzschluss/Offen). Mit Vorwiderstand: Höherer Strom → Überhitzung → verkürzte Lebensdauer / sofortiger Tod.

Wie verbindet man LED-Streifen mit Steckverbindern?

Stecker aufschieben → Streifenkontakte müssen über Kämme hinausragen → festdrücken → Polung prüfen (⊕/⊖ Markierung). Für IP67: wasserdichte Stecker (DC-Jack, M12, wasserdichte 2-pol) + Schrumpfschlauch mit Kleber.

Fazit

Zwei Grundtopologien: Serie an CC-Treiber (Präzision, High-Power) und Parallel an CV-Treiber (Flexibilität, Niederspannung, Modularität). Kombination (Series-Parallel) oft optimal. Kernregeln: Jeder Strompfad braucht Begrenzung, Polung & Datenrichtung beachten, Thermik & EMV managen. WellPCB fertigt Ihre LED-PCBs (Alu-Core, Flex, Rigid-Flex, High-Density) mit integrierter Treiber-Schaltung – ein Ansprechpartner für Licht & Elektronik.
