Potentiometerverdrahtung – vereinfachter Prozess

Wenn Sie ein Radio oder ein Musikinstrument bedienen, drehen Sie einen Knopf für die Lautstärkeregelung. Wenn Sie mit einem Audioverstärker interagiert haben, sind Ihnen möglicherweise auch die zahlreichen Tasten auf dem Gerät aufgefallen. Beachten Sie, dass Potentiometer die Lautstärkeregelung in allen Geräten ermöglichen. Dieser Artikel befasst sich mit der Funktionsweise von Potentiometern zur Lautstärkeregelung. Außerdem erklären wir den entscheidenden Prozess der Potentiometerverdrahtung in einer elektronischen Schaltung. Wir werden uns auch die verschiedenen Beispiele von Potentiometern ansehen, mit denen Sie interagieren werden. Lesen Sie daher weiter, um Einblicke in die generische Potentiometerverdrahtung zu erhalten.

Was ist ein Potentiometer?

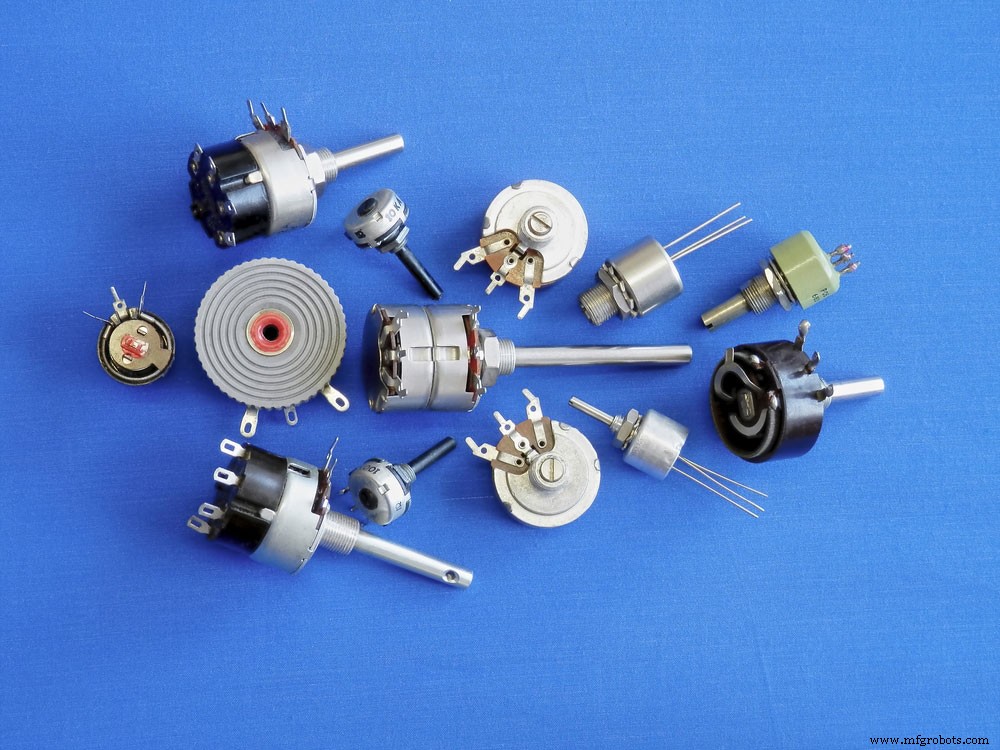

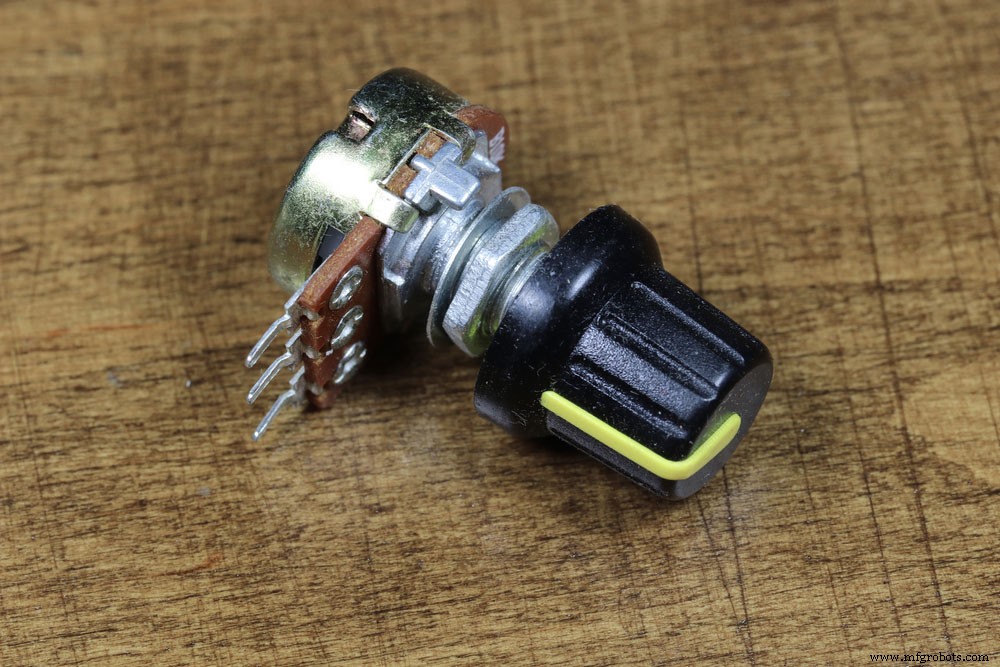

Abbildung 1:Ein Potentiometer

Ein Potentiometer ist eine Art Widerstand. Bei einem linearen Potentiometer ändert das Drehen der Welle des Geräts den Widerstand. Im Gegensatz zu herkömmlichen Widerständen, deren Widerstandswert fest ist, können Sie den eines Potentiometers jedoch ändern.

Bemerkenswert ist auch, dass ein Potentiometer über drei Pins verfügt. Zusätzlich befindet sich zwischen diesen Stiften ein Widerstandsmaterial wie Kohlenstoff. Es ist dieses Material, das Widerstand erzeugt. Diese Grundstruktur finden Sie bei allen linearen Kegelpotentiometern, unabhängig vom Modell.

Beachten Sie auch, dass ein Potentiometer praktisch ist, um das Ausgangssignal eines elektrischen Instruments zu erkennen. Nehmen Sie zum Beispiel einen Lautsprecher im Radio. Das Gerät verfügt über einen äußeren Schaft, der als Lautstärkeregler fungiert. Durch Drehen dieses Knopfes ändert sich der variable Widerstandswert. Die elektrischen Signalwerte ändern sich wiederum.

Wie funktioniert ein Potentiometer?

Abbildung 2:Potentiometer, Schieberegler, Knopf, Equalizer-Vektor

Wie bereits erwähnt, besteht ein Potentiometer hauptsächlich aus drei Hauptteilen. Die beiden Anschlüsse an jedem Ende sind mit dem Streifen aus Widerstandsmaterial verbunden. Dann gibt es den mittleren Anschluss, der mit dem Wischer verbunden ist.

Wir können die Klemmen als 1, 2 und 3 bezeichnen, wie im Schaltplan unten dargestellt. In diesem Fall sind 1 und 3 die mit dem Widerstandsmaterial verbundenen Anschlüsse. Andererseits ist 2 die mit dem Schleifer verbundene Klemme.

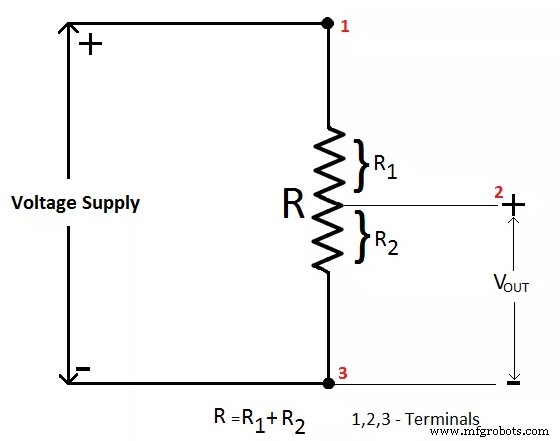

Abbildung 3:Schaltplan eines Potentiometers

Der Schleifer teilt die Widerstände aus dem obigen Schaltplan in zwei gleiche Pfade. Somit weist der Widerstand mit einem längeren Weg einen höheren Schaltungswiderstand auf. Beachten Sie, dass in einem kontinuierlichen Stromkreis die Länge eine entscheidende Determinante des Widerstandswerts eines Widerstands ist.

Nehmen wir nun einen Fall, in dem wir zwei Widerstände haben. Wir können sie als R1 und R2 bezeichnen. In unserem Fall ist die Schleiferspannung aus dem obigen Schaltplan die Spannung in der Nähe von R2. Somit ist diese Schaltung jetzt ein Spannungsteiler. Wir können die Ausgangsspannung solcher Stromkreise mit der folgenden Schaltungsgleichung berechnen.

V (aus)​ =R2R1 + R2V

V repräsentiert in diesem Fall die Versorgungsspannung der Schaltung. Beachten Sie, dass Sie die Ausgangsspannung ändern können, wenn Sie die Position des Schleifers näher an Klemme 3 verschieben.

Potentiometerverdrahtung

Im Folgenden sind die drei prominenten Beispiele für die Verdrahtung eines Potentiometers aufgeführt.

Verdrahtungsbeispiel 1:Variabler Widerstand

Sie können diese Potentiometerverbindung herstellen, wenn Sie einen einfachen Widerstand haben. Es sind nur zwei Stifte erforderlich, einschließlich des mittleren Stifts und eines seitlichen Stifts. Hier ist die schematische Darstellung:

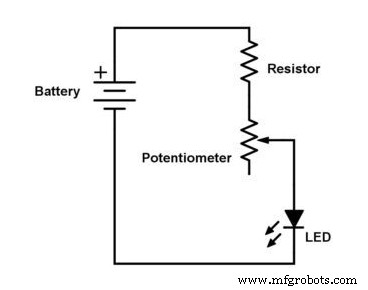

Abbildung 4:Variable Widerstandsverdrahtung

Eine solche einfache Schaltung dimmt eine LED effektiv. Wie Sie sehen können, gibt es im Kurs einen zusätzlichen Widerstand. Seine Funktion besteht darin, die LED vor Zerstörung zu schützen, selbst wenn der Widerstand auf Null gedreht wird.

Wenn Sie während des Betriebs den Knopf des Potentiometers zu einem Ende drehen, erhöht sich der Widerstand. Umgekehrt nimmt der Widerstand ab, wenn Sie ihn in die andere Richtung drehen.

Verdrahtungsbeispiel Nr. 2:Seltsame Verbindung

Möglicherweise stoßen Sie auf eine Verbindung, die diesem Schaltplan ähnelt:

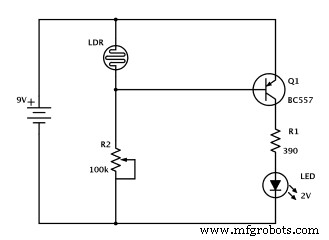

Abbildung 5:Seltsame Potentiometerverbindung

Der untere und der mittlere Pin sind verbunden, was den Widerstand jedoch nicht beeinflusst. Beachten Sie, dass eine solche Verbindung zwar seltsam erscheint, aber nicht anormal ist. Es ist dasselbe wie das Verbinden von nur zwei Pins.

Wenn Sie einen dritten Stift an den Schleiferanschlussstift anschließen, hat dies keinen Einfluss auf den Widerstand. Sie fragen sich vielleicht, warum sich manche Leute für eine so bizarre Verbindung entscheiden. Es gibt keinen Grund dafür, nur dass manche es so bevorzugen.

Verdrahtungsbeispiel 3:Lautstärkeeingang

Schließlich gibt es eine Verbindung, die hier unten dargestellt ist.

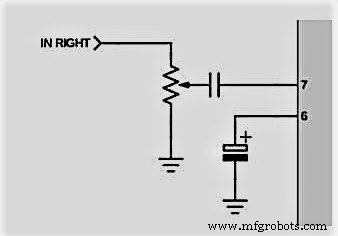

Abbildung 6:Anschluss des Lautstärkeeingangspotentiometers

Quelle: https://www.build-electronic-circuits.com/potentiometer/

Dabei wurden die drei Pins eines Potentiometers verbunden. Es ist eine einfache Verbindung, die nützlich ist, um die Lautstärke von Audiogeräten wie einem Verstärker zu steuern.

Eine solche Verbindung erzeugt einen Spannungsteiler, der beim Erhöhen der Eingangssignalspannung nützlich ist. Angenommen, Sie verwenden diese Verbindung, um ein externes Gerät wie einen Audioverstärker zu steuern. Je weiter Sie den Regler drehen, desto mehr verringern Sie die Lautstärke. Daher ist eine solche Verbindung in Audiogeräten alltäglich.

Wie verdrahte ich ein Potentiometer?

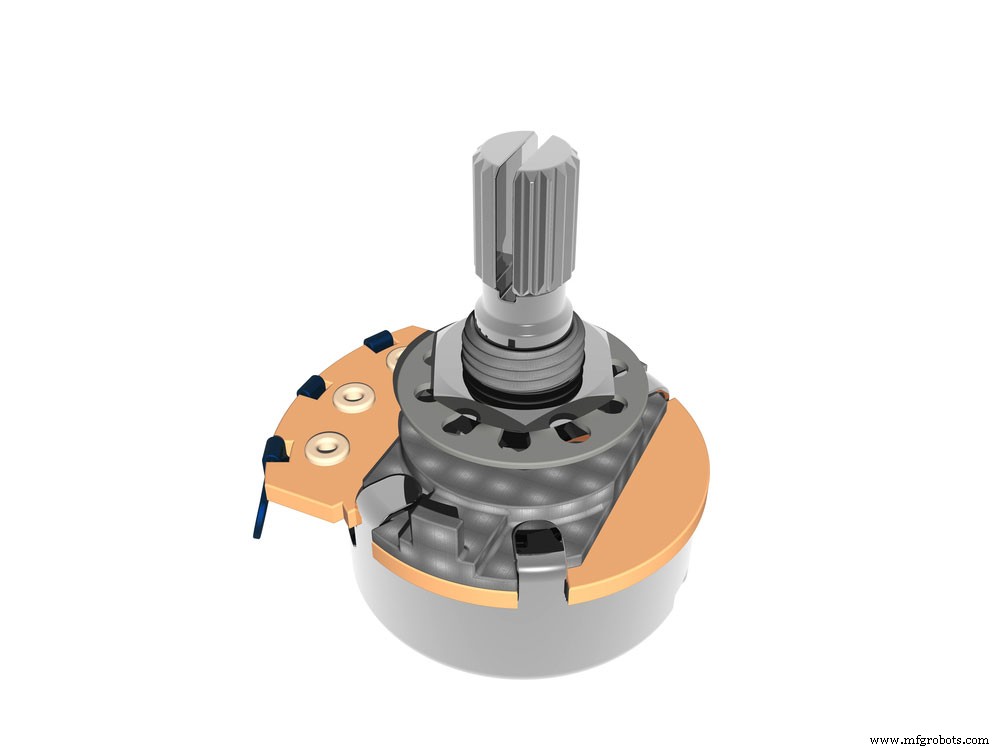

Abbildung 7:Potentiometer als elektronische Steuereinheit

Die Verdrahtung eines Potentiometers ist einfach. Zuerst müssen Sie den ersten Anschluss erden. Als nächstes müssen Sie dem dritten Anschluss ein Eingangssignal zuführen. Legen Sie schließlich ein Ausgangssignal an den mittleren Anschluss an.

Im Folgenden sind die kritischen Schritte im Verdrahtungsprozess aufgeführt.

Auswahl und Vorbereitung eines Potentiometers

1. Zuerst müssen Sie die drei Anschlüsse am Potentiometer identifizieren. Als nächstes legen Sie das Potentiometer auf eine ebene Fläche. Wie bereits erwähnt, ist der erste Anschluss der Erdungsanschluss. Andererseits ist der mittlere Anschluss der Eingangsport des Potentiometers. Schließlich ist das dritte Terminal der Ausgangsport.
2. Als nächstes müssen Sie die Widerstandsbereiche kennen, die ein bestimmtes Potentiometer steuern kann. Die meisten Potentiometer steuern keine hohen Spannungen. Lesen Sie daher unbedingt den Widerstand ab, den das jeweilige Potentiometer liefern kann. Beispielsweise haben Sie möglicherweise ein Potentiometer mit einer Bewertung von 200 K. Das bedeutet, dass er einen Widerstand von bis zu 200.000 Ohm liefern kann.
3. Während der Verkabelung muss das Potentiometer unbedingt auf einer ebenen Fläche platziert werden. Achten Sie darauf, dass die Anschlüsse des Potentiometers zu Ihnen zeigen. Stellen Sie als Nächstes sicher, dass Sie die Rückseite des elektrischen Systems, das Sie anschließen möchten, entfernt haben. Es legt die Eingangs- und Ausgangsanschlüsse frei, die für die Herstellung der Verbindung unerlässlich sind.
4. Als Nächstes müssen Sie Abschnitte entfernen, die Sie während der Verbindung verwenden möchten. Eine Abisolierzange ist bei diesem Vorgang praktisch. Außerdem benötigen Sie einen Lötdraht, um die Anschlüsse des Systems zu verbinden. Achten Sie beim Abisolieren des Kabels darauf, dass Sie etwa 1,3 bis 2,5 cm vom oberen Abschnitt des Kabels entfernen. Beachten Sie, dass einige elektrische Komponenten bestimmte Arten von Lötdrähten erfordern. Stellen Sie daher sicher, dass Sie die richtigen Typen auswählen.

Löten Ihrer Anschlüsse

Abbildung 8:Regulierknöpfe in verschiedenen Ausführungen.

1. Sie müssen den Draht an das Potentiometer und die elektrische Komponente am anderen Ende löten. Legen Sie zuerst den Draht auf das Teil, an dem Sie ihn befestigen möchten. Als nächstes ein Lötflussmittel und den Lötkolben platzieren und drücken. Beginnen Sie mit dem ersten Terminal, das ist der Boden.
2. Als nächstes müssen Sie einen Draht an den mittleren Teil des Potentiometers löten. Denken Sie daran, dass der mittlere Teil der Eingang des Potentiometers ist.
3. Löten Sie zuletzt einen Draht an den dritten Anschluss des Potentiometers. Es ist die Ausgangsklemme des Potentiometers. Dies ist also das Terminal, das Sie mit dem Ausgabegerät verbinden. Daher befindet sich bei einer Gitarre der Ausgangsanschluss des Potentiometers auf der Eingangsbuchse. In ähnlicher Weise ist es bei einem Audioverstärker der Eingangskanal eines Audioverstärkers.

Verwendung Ihres Potentiometers

Abbildung 9:Farbregler zur Veranschaulichung der Funktionsweise eines Potentiometers

1. Außerdem müssen Sie prüfen, ob das Potentiometer funktionsfähig ist. Verbinden Sie zuerst die Ausgangs- und Eingangsklemmen des Potentiometers mit den Sonden des Voltmeters. Drehen Sie als Nächstes den Knopf des Potentiometers, um die Spannung zu ändern. Das Signal sollte ansteigen/abnehmen, wenn Sie den Knopf drehen. Ändert sie sich nicht, haben Sie das Potentiometer falsch verdrahtet.
2. Schließen Sie als Nächstes das Potentiometer an ein Ausgabegerät wie z. B. eine Gitarre an. Drehen Sie den Knopf, um festzustellen, ob sich die Note des Systems geändert hat. Bei Abweichungen ist das Potentiometer betriebsbereit.

Schlussfolgerung

Wie Sie gesehen haben, ist ein Potentiometer ein Widerstand mit unterschiedlichen Widerständen. Wir haben das Funktionsprinzip und die Verkabelung erläutert. Mit diesen Erkenntnissen können Sie jetzt problemlos ein Potentiometer für Ihr College- oder Heimwerkerprojekt verwenden. Wenn Sie es dennoch klären möchten, sprechen Sie mit uns. Wir werden Ihre Anfragen umgehend beantworten.
