1N4732A Diode: Umfassender Leitfaden & Hauptmerkmale

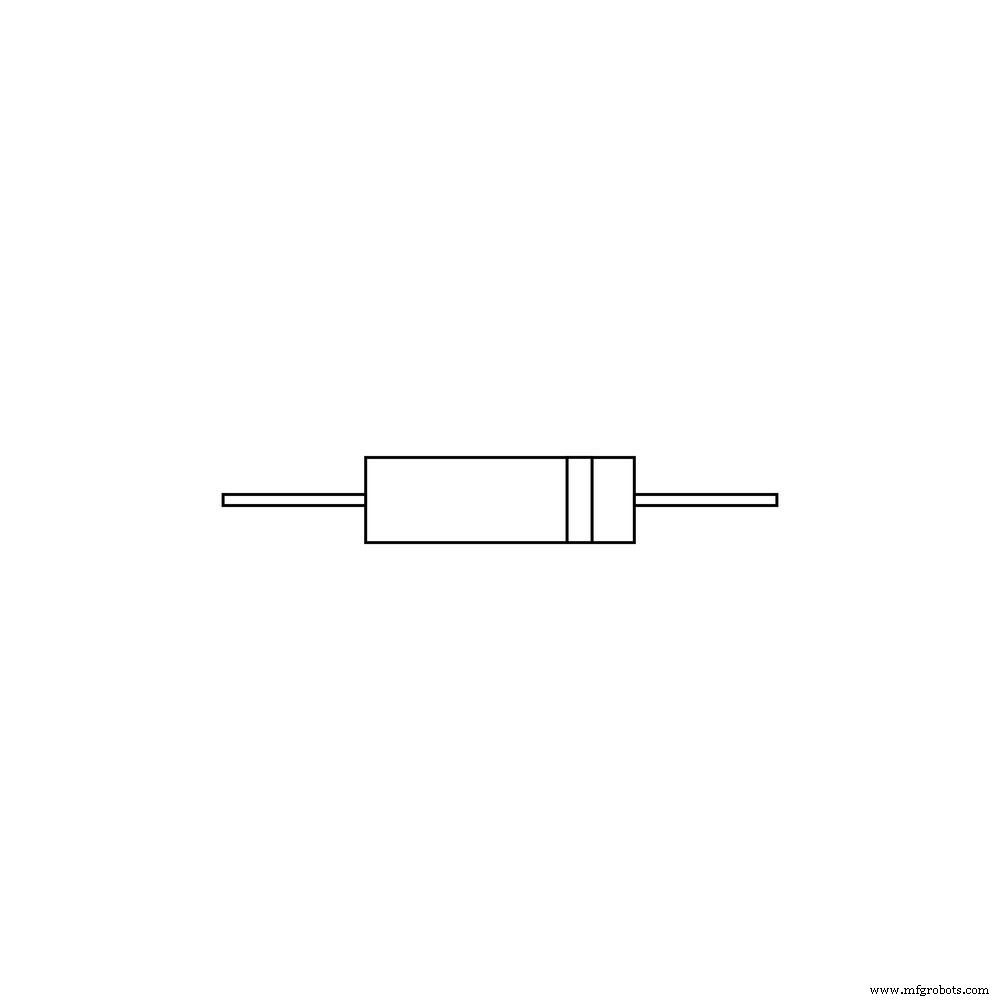

Zener-Diode Pin-Belegung

Pin	Name	Beschreibung
1	Anode	Strom fließt in die Anode
2	Kathode	Strom fließt aus der Kathode

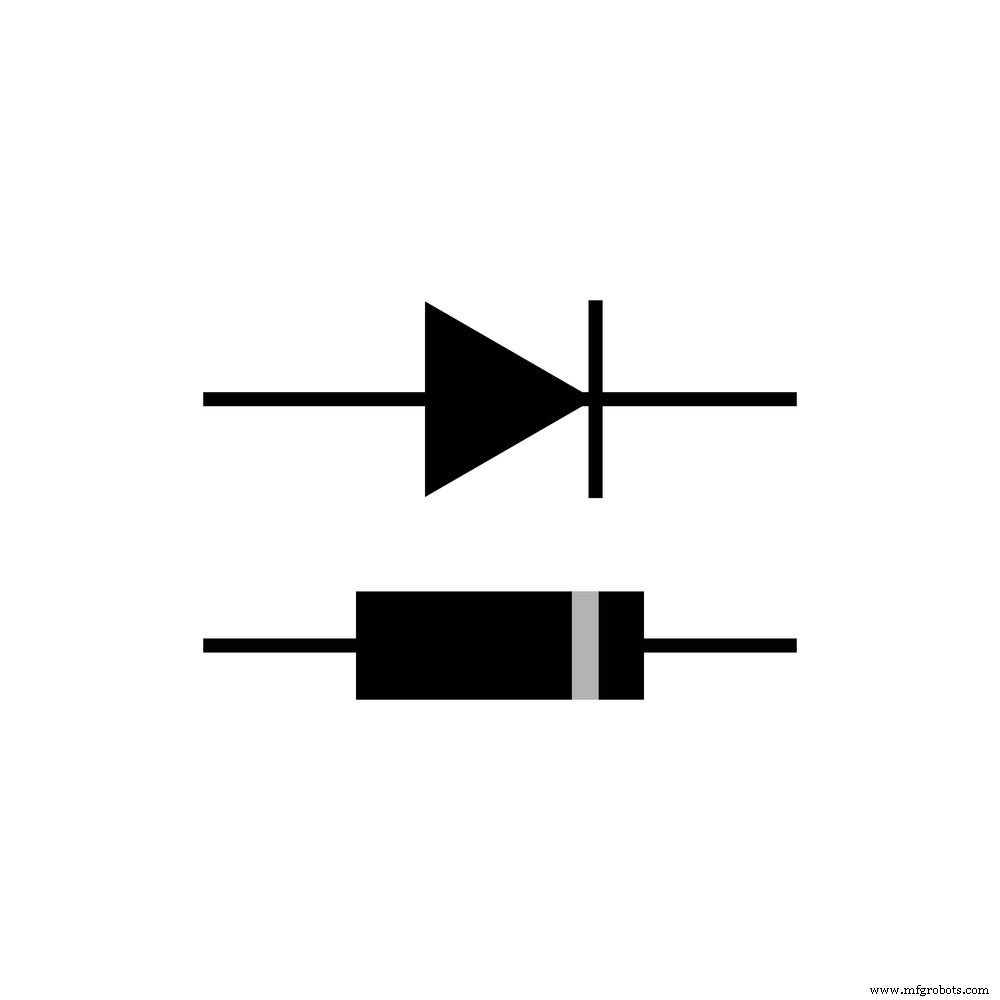

1N4732A = 2-Pin Zener-Diode: Anode (+), Kathode (-). Kathode durch Ringmarkierung am Glaskolben zur Kathodenseite erkennbar.

Diode = Einwegventil: Stromrichtung Anode → Kathode nicht umkehrbar. Korrekter Anschluss essenziell.

Merkmale der 1N4732A Zener-Diode

Kaufentscheidend: Zener-Spannung & Leistungsableitung.

• Zener-Spannung: Spannung über Diode bei angelegter höherer Spannung.
• Leistungsableitung: Bestimmt max. Strom durch Schaltung. Höherer Strom → höhere Verlustleistung.

1N4732A Eigenschaften:

• Toleranz: ±5 %
• Nenn-Zener-Spannung: 4,7 V
• Betriebstemperatur: -65 °C bis +175 °C
• Through-Hole Gehäuse
• Max. Verlustleistung (Pz): 500 mW
• Gehäusetyp: DO-41 Glas
• Max. Reverse Zener Voltage: 100 V
• Hohe Zuverlässigkeit: scharfe Sperrcharakteristik
• Niedriger Spannungsabfall im Betrieb
• Hohe Stoßstromfestigkeit (Forward Surge)
• Geringe Baukosten, niedriger Reverse-Leckstrom

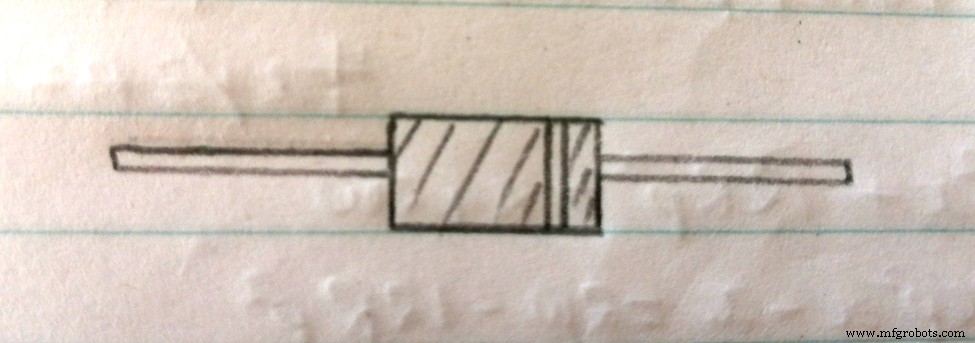

Mechanische Zeichnung 1N4732A

Standardgehäuse: Anode/Kathode (Halbleiter) 26,0 mm × 0,86 mm. Glaskolben: 4,5 mm × 2,6 mm. Schraffierter Bereich = Glaskolben = DO-41 Gehäuse.

Alternative Optionen zur 1N4732 Diode

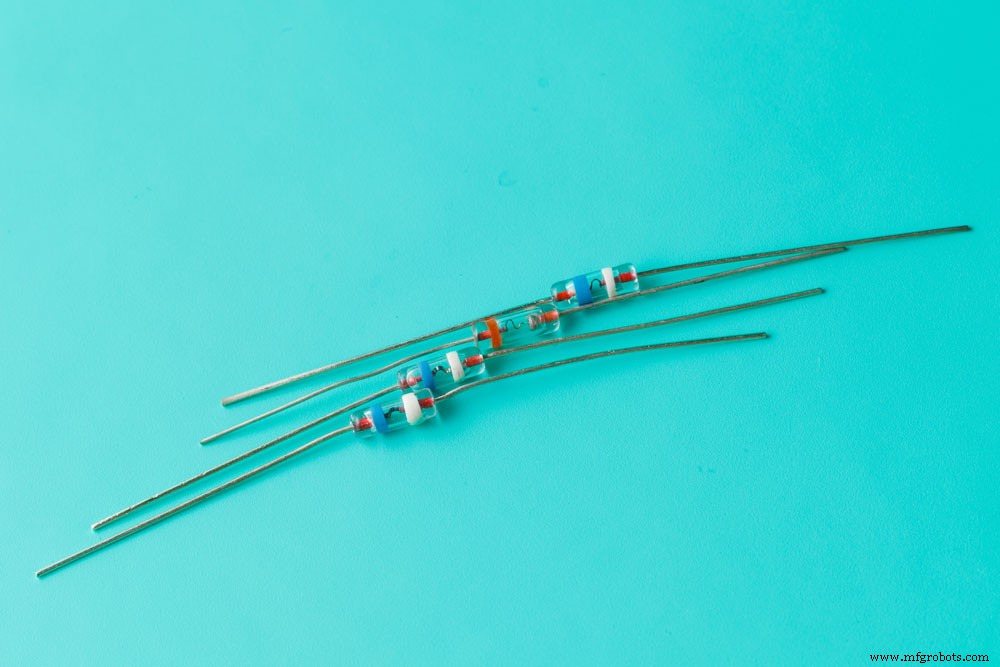

1N4732A = 4,7 V. Alternativen: 5,1 V, 6,8 V, 7,5 V, 15 V Zener-Dioden.

Anwendung der 1N4732A

Through-Hole Gehäuse → primär Schutz- oder einfache Spannungsreglerschaltungen. Immer mit Zener-Widerstand (Rs) betreiben.

Zener-Widerstand begrenzt Strom unter Normalbedingungen – schützt Diode vor Überstrom (wie normaler Widerstand).

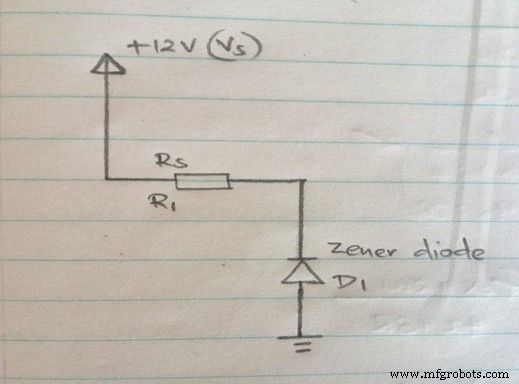

Berechnung Zener-Vorwiderstand Rs:

Rs = (Vs - Vz) / Iz mit Iz = Pz / Vz

Pz = 500 mW, Vz = 4,7 V → Iz ≈ 106 mA.

Bei Vs = 12 V: Rs = (12 - 4,7) / 106 ≈ 680 Ω.

Anwendungsbereiche der 1N4732A

• Einfache Spannungsregelung / Schutz
• Reduzierung der Durchbruchspannung in Schaltungen
• Eingangsspannungsschutz für Mikrocontroller/ICs
• Hocheffizientes Powermanagement
• AC-Spannungsstabilisierung

Fazit

Spannungsregler begrenzt Stromfluss, schützt Schaltung und Bauteile.

Hoffentlich aufschlussreich. Fragen? Kontaktieren Sie uns – unser Team hilft gerne.
