MG996R Servomotor: Funktionsprinzip und praktische Anwendungen

Ein Motor wandelt elektrische in mechanische Energie um. Am Markt: DC-Motor, Schrittmotor, bürstenloser Motor, Servomotor. Dieser Artikel fokussiert den MG996R-Servomotor. Ein Servomotor ist ein Drehantrieb, der Drehmoment und Drehzahl stromabhängig erzeugt.

Schwerpunkt: Richtige Auswahl und Einbindung in Projekte.

Anschlussbelegung (Verdrahtung)

MG996R = 3-Draht-Metallgetriebe-Rotor. Jeder Draht hat feste Funktion:

Draht Nr.	Farbe	Funktion
1	Braun	Masse (GND) – erdet das System
2	Rot	Versorgungsspannung – typ. 4,8–7,2 V
3	Orange	PWM-Steuersignal für Motorantrieb

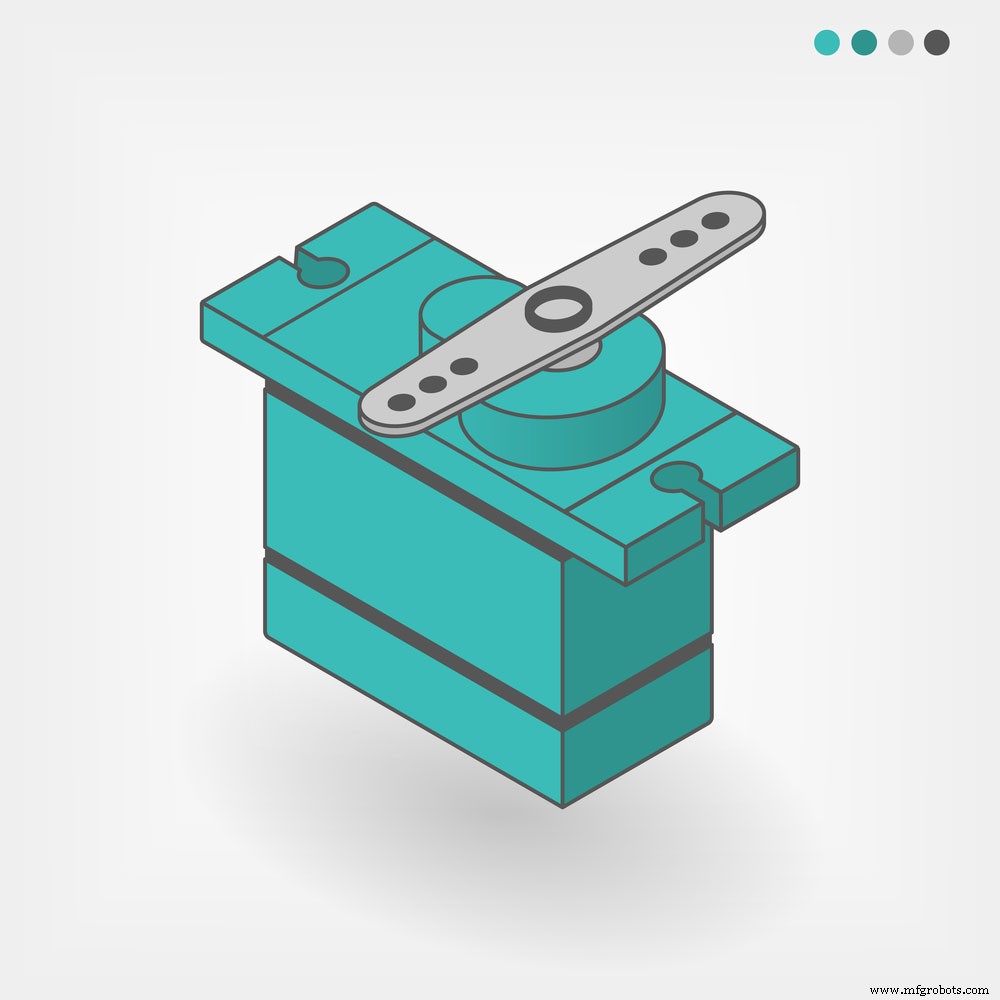

(Servomotor-Vektorillustration)

Was ist der MG996R Servomotor?

Metallgetriebe-Digital-Servo. Hohes Haltemoment: 11 kg/cm im kompakten Gehäuse. Verbesserte Version des MG995 – präziser, effizienter durch neues Design, schockgeschützte PCB/IC.

Getriebe und Antrieb optimiert für besseres Zentrierverhalten und schmaleres Deadband. Lieferumfang: „S“-Typ 3-Pin-Buchsenleiste + 30 cm Kabel – kompatibel mit gängigen Empfängern.

Drehbereich: ~120° (±60°). Ansteuerung via Library, Hardware oder Servo-Code. Einfacher Aufbau durch mitgelieferte Servoarme und Montagematerial.

(PCB mit elektronischen Bauteilen)

MG996R Servomotor – Technische Daten

• Lieferumfang: Schrauben + Getriebehörner
• Gewicht: 55 g (leicht)
• Drehbereich: 0°–180°
• Metallgetriebe
• Doppelte Kugellager – schockfest, zuverlässig
• Stellgeschwindigkeit: 0,17 s/60°
• Abmessungen: 40,7×19,7×42,9 mm
• Nennspannung: +5 V
• Stall-Drehmoment: 9,4 kg/cm @ 4,8 V (Standard), max. 11 kg/cm @ 6 V
• Stall-Strom: 2,5 A; Laufstrom: 500–900 mA
• Betriebstemperatur: 0–55 °C

(Kleiner Elektromotor)

Alternative Servomotoren

VTS-08A, MG996R High-Torque-Gear, MG90S Metallgetriebe.

Auswahl und Einsatz eines Servomotors

Leitfaden zur richtigen Servo-Wahl

Vom Standard-Servo bis MG996R – jeder Motor hat Spezifika. Grundregel: Höhere Versorgungsspannung → höheres Drehmoment. Standard: 5 V.

Meist auf 180° begrenzt (Getriebeanordnung). Wichtig: Projekt muss Halbdrehzyklus unterstützen. Andernfalls: 0–360°-Motor (kontinuierliche Drehung) wählen.

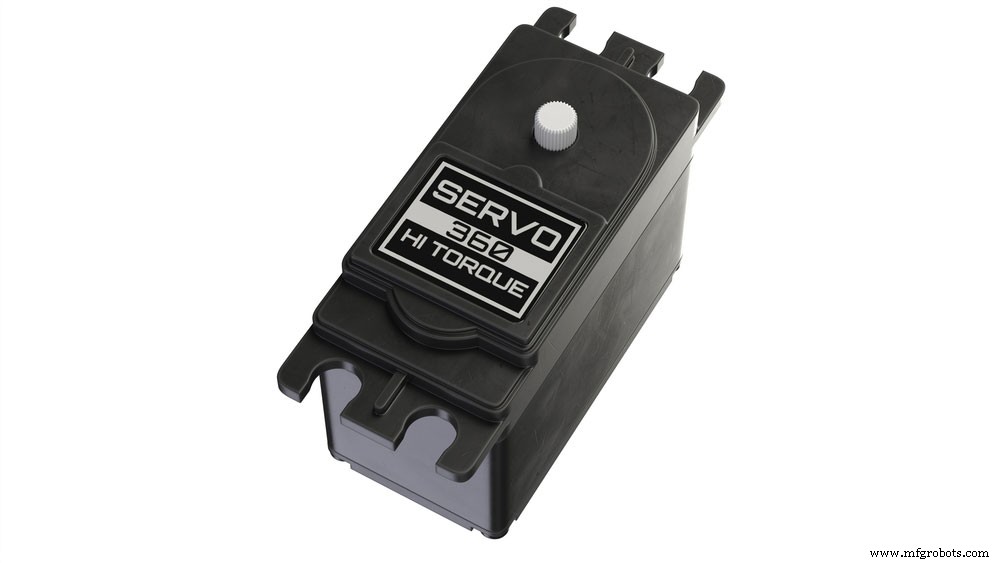

(Servomotor)

Getriebe verschleißen. Bei Dauereinsatz: Kunststoffgetriebe bevorzugen (verschleißen schneller, aber günstiger zu tauschen).

Drehmoment-Auswahl: 2,5 kg/cm bei MG996R = Motor hält 2,5 kg bei 1 cm Hebelarm.

Anschluss und Inbetriebnahme

3 Drähte am Motor. +5 V an Rot/Braun → PWM an Orange.

PWM-Erzeugung: Mikrocontroller (Arduino) oder Mikroprozessor (Raspberry Pi).

(AC-Motoren)

Bei 50 Hz PWM: Periodendauer 20 ms. Einschaltdauer (Pulse Width) 1–2 ms variabel.

• 1 ms → 0°
• 2 ms → 180°
• Dazwischen → proportionale Winkel

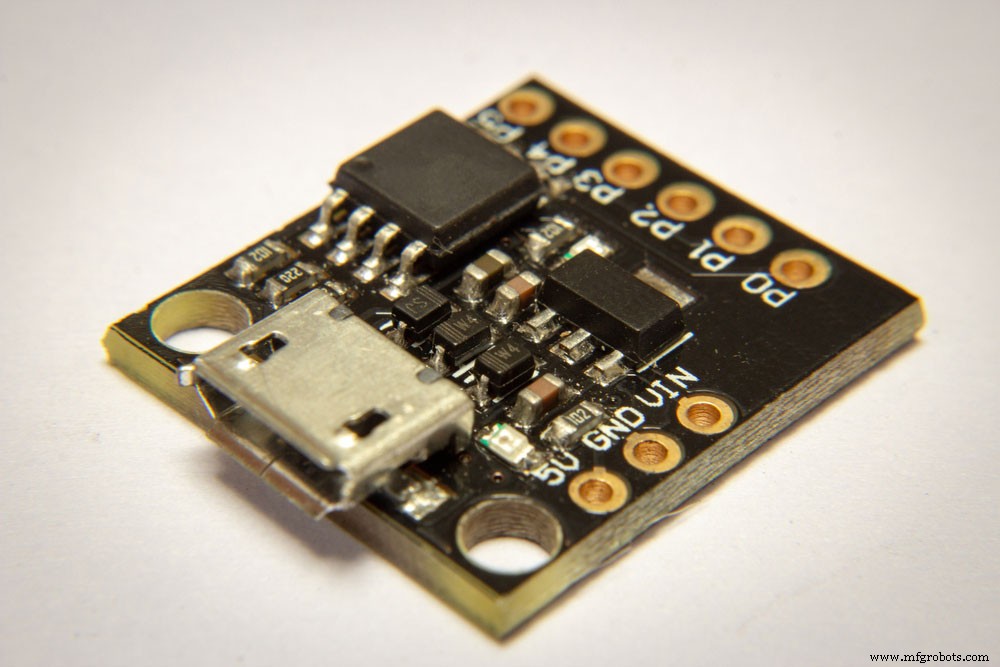

(Arduino-ähnlicher Mikrocontroller)

Anwendungen

• Geringes Gewicht → Multi-DOF-Roboter (Humanoide)
• Roboter ohne Positionsfeedback-Rückführung
• Lenkung bei RC-Servos (Digital)
• Aktuatoren in Robotik-Projekten

Zusammenfassung

MG996R: Geeigneter, vielseitiger, einfach zu nutzender Motor. Wir hoffen, Sie verstehen nun Funktionsweise und Alltagseinsatz! Fragen? Gerne melden.
