EMG-Sensor erklärt: Funktionsweise & Praktische Anwendungen

Haben Sie sich je gefragt, wie man einen Roboterarm für Gaming-Anwendungen steuern könnte? Oder wie man Muskelaktivierung misst? Der Schlüssel liegt im EMG-Sensor (Elektromyografie).

EMG ist entscheidend für medizinische Forschung und neuromuskuläre Diagnostik. Durch leistungsstarke ICs und Mikrocontroller finden EMG-Sensoren nun auch in Robotik, Prothetik und Steuerungsanwendungen Einsatz.

Dennoch bleiben EMG-Systeme teuer und für viele Ingenieure und Hobbyisten unerschwinglich. Wir zeigen Ihnen, wie Sie einen EMG-Sensor für Ihr nächstes Projekt selbst bauen.

Wofür werden EMG-Sensoren genutzt?

Hauptzweck: Messung der winzigen elektrischen Aktivitäten ruhender und kontrahierender Muskeln bei Handbewegungen – z. B. Arm bewegen, Faust ballen, Finger schnipsen.

Verschiedene Nutzer setzen EMG-Sensoren für unterschiedliche Anwendungen ein:

• Klinisch/biomedizinisch: Prothesenanbindung, neuromuskuläre Erkrankungen, Motorikstörungen.
• Steuerung: Robotik, Bewegungserkennung etc.

Prothesenarm

Wie funktionieren EMG-Sensoren?

EMG-Sensoren messen die „EMG-Aktivität“ – die Menge der Muskelkontraktion und Anzahl kontrahierender Muskeln. Gemessen in Mikrovolt.

Die aufgezeichnete Spannungsamplitude hängt von der Kontraktionsstärke ab: Stärkere Kontraktion → mehr Muskelfasern aktiv → höhere Spannung.

Elektroden nahe Muskelgruppen erfassen EMG-Aktivitäten. Bei Muskelaktivierung verkürzt sich der Muskel, Haut und Elektroden bewegen sich. Die Elektroden erfassen die elektrischen Signale aktiver Muskelfasern während der Kontraktion.

Typen von EMG-Sensoren

Zwei Haupttypen: Oberflächen-EMG (Surface EMG) und invasive EMG (Inserted EMG). Beide folgen ähnlichen Verfahren.

1. Invasive EMG-Sensoren

Zwei Untertypen: Nadel- und Feindrahtsensoren.

(i) Nadel-EMG-Sensoren

Hauptsächlich in klinischen Verfahren für neuromuskuläre Evaluationen. Isolierter Draht in der Nadelkanüle dient als Detektionsfläche.

Nadel-EMG-Sensoren

(ii) Feindrahtsensoren

Keine gewöhnlichen Drähte: kleiner Durchmesser, steif, nicht oxidierend, hochisoliert. Extrem feines Design für einfaches Implantieren/Entfernen aus Skelettmuskeln. Weniger schmerzhaft als Nadelsensoren.

2. Oberflächen-EMG-Sensor

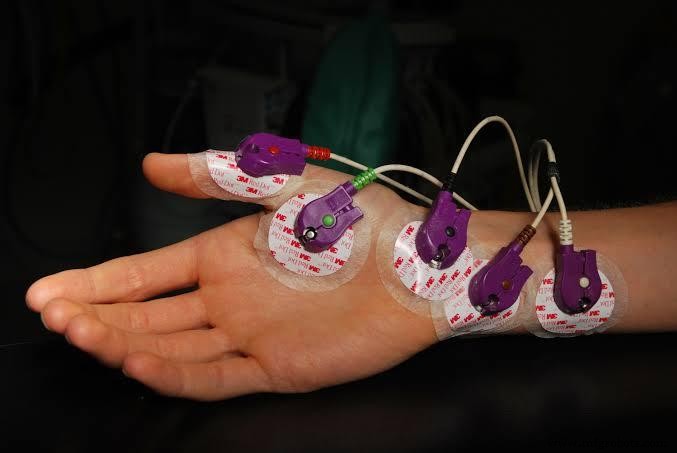

Nicht-invasiv: Keine Penetration nötig, erfassen EMG-Aktivität/Signale durch die Hautoberfläche.

Oberflächen-EMG-Sensoren

Einfache Nutzung, keine strenge medizinische Aufsicht/Zertifizierung wie bei invasiven Typen. Hauptanwendungen: Steuerung, Sportmedizin, Motorverhalten, neuromuskuläre Aufzeichnungen.

Features

Leistungsstarke Features für medizinische und Steuerungsprojekte:

• Grove-kompatibel
• Versorgungsspannung 3,3 V bis 5 V
• 1000 mm Kabelleitungen
• 6 Einweg-Oberflächenelektroden
• 3,5-mm-Klinkenstecker
• Keine zusätzliche Stromversorgung nötig
• Unterstützt Arduino und Raspberry Pi

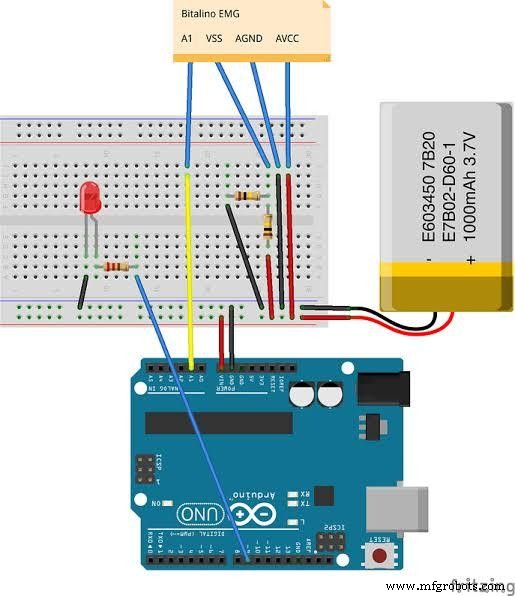

EMG-Sensor-Schaltung mit Arduino

Arduino und EMG

MyoWare bietet hervorragende EMG-Sensoren, aber sie sind teuer. Günstigere Alternative: Grove-EMG-Detektor – ähnliche Features, einfache Mikrocontroller-Integration.

Benötigte Hardware:

• Arduino Board

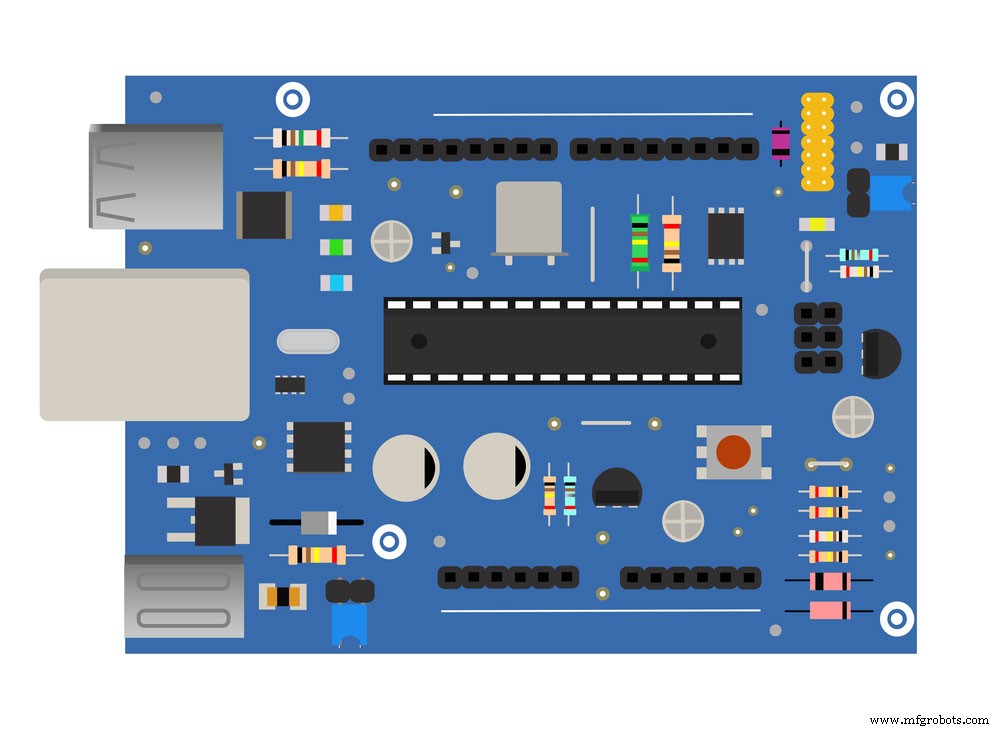

3D-Illustration Arduino Board

• Grove-Base-Shield
• Grove-LED-Bar
• Grove-EMG-Sensor (mit notwendigen Kabeln)

Hardware-Konfiguration

So verbinden Sie Grove-EMG-Detektor mit Arduino:

1. Grove-Base-Shield auf Arduino aufstecken.
2. Grove-LED-Bar an D8-Port des Base Shields anschließen.
3. Grove-EMG-Sensor an A0-Port des Base Shields anschließen.
4. Elektroden am EMG-Sensor anschließen und auf gewünschter Muskelgruppe platzieren. Abstand zwischen Elektroden einhalten.

Software-Konfiguration

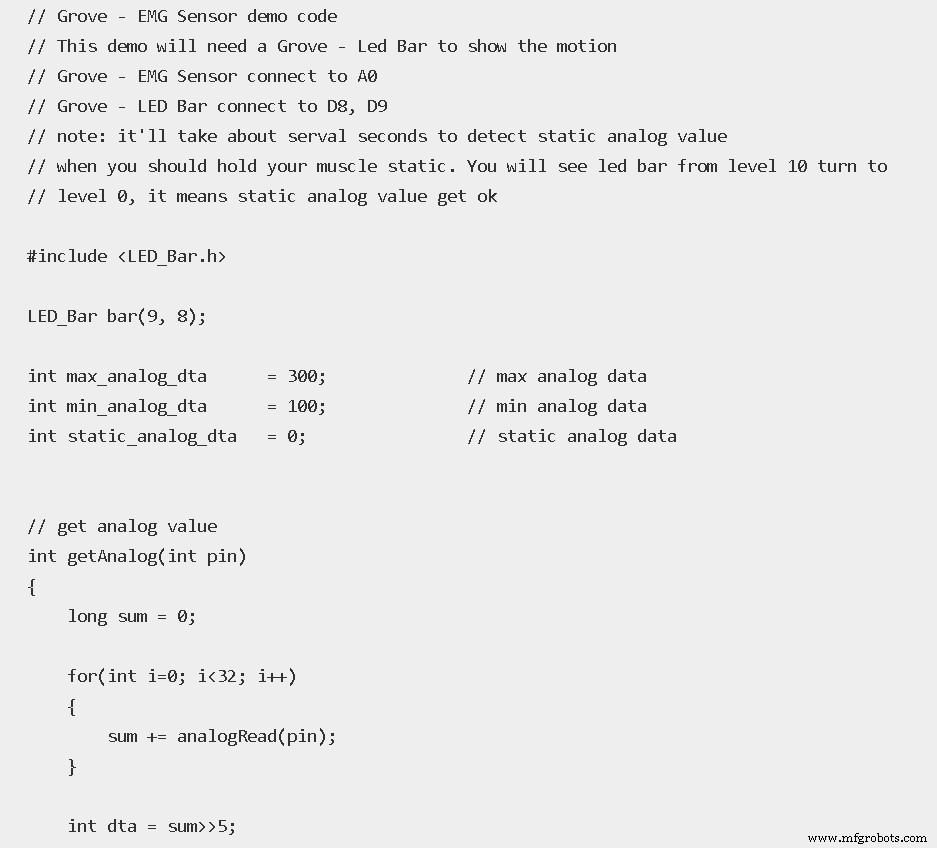

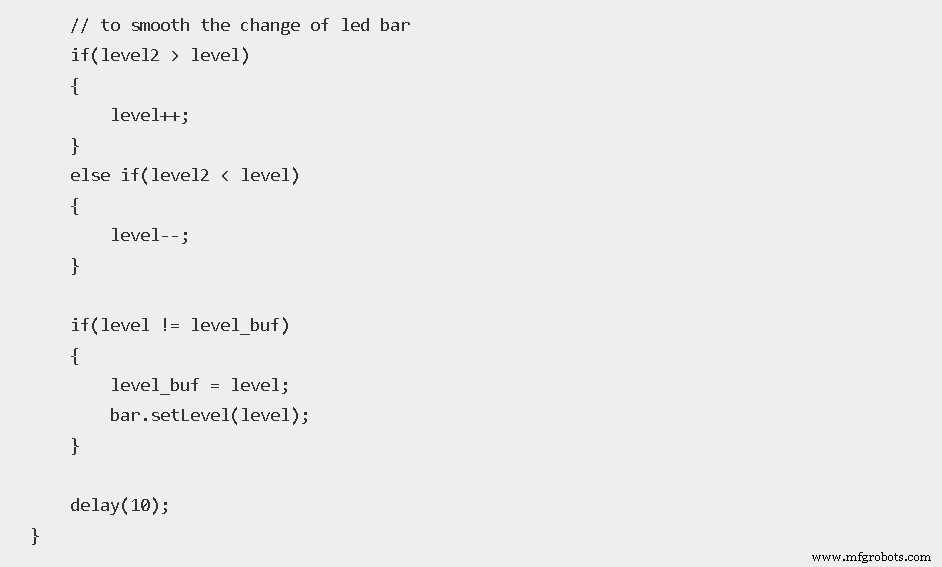

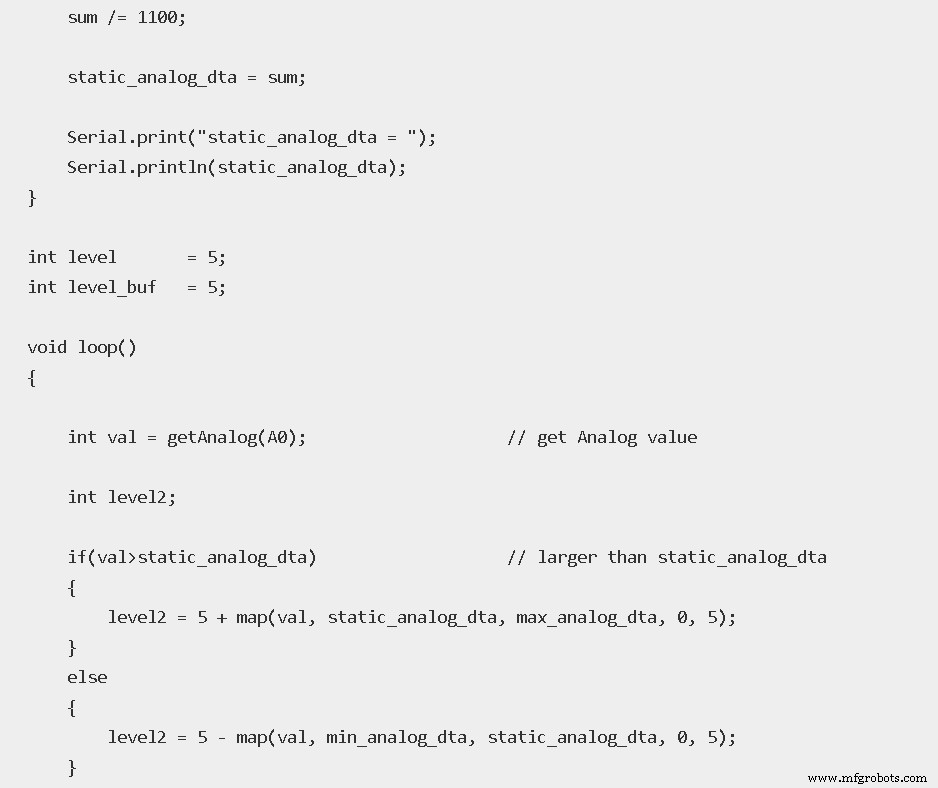

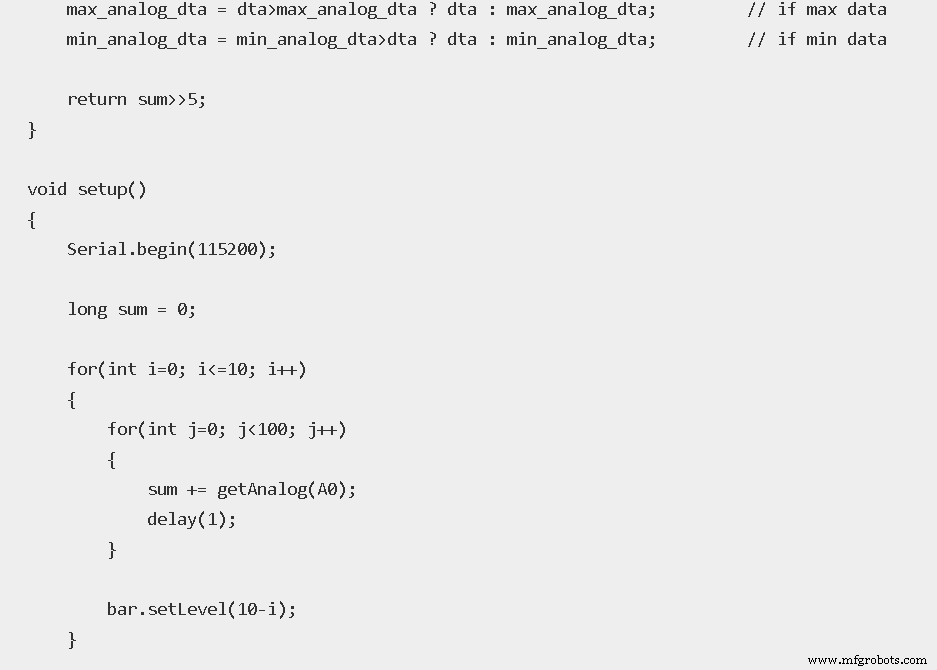

1. Arduino-Code herunterladen, in Arduino Uno kopieren & einfügen.

2. Code hochladen und EMG-Sensor-Schaltung testen.

Test

Nach Upload initialisiert das System (max. 5 Sekunden). LED-Bar läuft von 10 auf 0 runter. Wenn LED-Bar aus: Bewegungen starten. Die Bar sollte bei Handbewegungen auf und ab gehen.

Unterschied zwischen EKG, EEG, EMG und EOG

Alle messen menschliche Aktivität:

• EKG (Elektrokardiogramm): Herzaktivität via Elektroden an Beinen, Torso, Armen.
• EEG (Elektroenzephalogramm): Hirnaktivität via Elektroden an der Stirn.
• EMG (Elektromyogramm): Muskelaktivität.
• EOG (Elektrookulogramm): Augenbewegungen.

Was kosten EMG-Sensoren?

Beliebter MyoWare-Muskelsensor: ca. 39,95 $. Günstigerer Grove-EMG-Detektor (dieses Tutorial): nur 3,50 $.

Abschließende Worte

EMG-Sensoren sind in der Medizin essenziell: Diagnose von Nerven-/Muskelerkrankungen, Forschungsinstrumente, Prothesensteuerung.

Auch in der Robotiksteuerung nützlich: EMG-Signale als Steuersignale für Roboterbewegungen nach Bedarf.

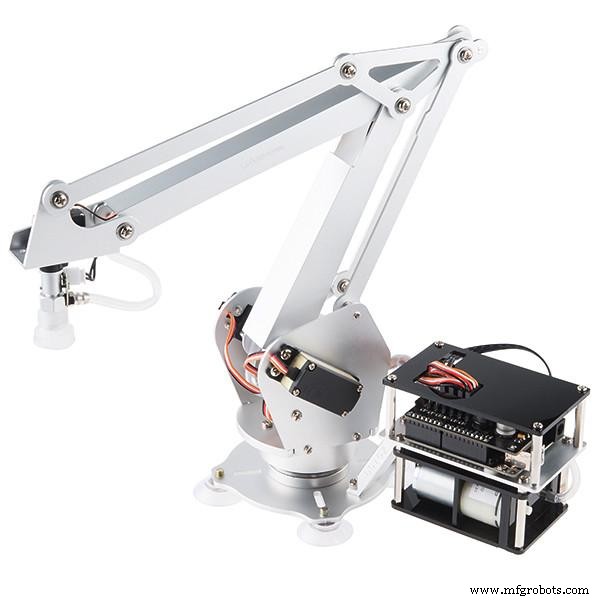

Roboterarm

Dies sind einige Möglichkeiten mit EMG. Dieser Artikel zeigt einen kostengünstigen Weg zu EMG für Ihre Ingenieurprojekte.

Weitere Fragen? Kontaktieren Sie uns – wir helfen gerne!
