Wesentliche Elemente, die jede technische Zeichnung enthalten muss

Technische Zeichnungen (Engineering Drawings) sind essenziell, um Anforderungen klar an den Hersteller zu kommunizieren und sicherzustellen, dass das Endprodukt genau Ihrer Vision entspricht. Eine technische Zeichnung liefert Schlüsseldetails zu kritischen Elemente Ihres Bauteils – ohne Zeichnung ist die Abstimmung mit dem Fertigungspartner über Erwartungen an Endteile erschwert.

Was gehört in Ihre Zeichnung? Dieser Artikel sagt Ihnen alles für eine klare, präzise, effektive technische Zeichnung.

Technische Zeichnung – Grundlagen

Eine technische Zeichnung ist eine technische Darstellung, die alle Informationen vermittelt, die zur Fertigung eines Bauteils erforderlich sind, das spezifische Kundenanforderungen erfüllt. Durch standardisierte Sprache und Symbole kommunizieren technische Zeichnungen exakte Anforderungen und Erwartungen des Designers an Hersteller. Sie erleichtern Herstellern Revisionsmanagement, Verständnis von Qualitätsprüfanforderungen, Erkennung kostentreibender Issues.

Bei Fast Radius erstellen Kunden ihre eigenen 2D-technischen Zeichnungen. Nach Bereitstellung klären unsere Ingenieure mit Ihrem Team Unklarheiten. Wichtigster Punkt: Wer die Zeichnung erstellt, muss Produkt, Optik und Funktion kennen.

Bei engen Toleranzen, Nachbearbeitungsbedarf, spezifischen Qualitätsanforderungen, komplexem Design: technische Zeichnung nötig. Gelegenheiten, wo 3D-Modell allein genügt, sind selten – ideal: beides, 3D-Modell und 2D-Zeichnung. 2D-Zeichnungen liefern Infos, die 3D-Modelle nicht haben: Materialtyp, Toleranzen, Oberfläche.

Glücklicherweise: Vorhandenes 3D-Modell → jede Modelliersoftware erzeugt 2D-Zeichnung mit wenigen Klicks. Handzeichnung zeitaufwendig, aber 2D aus 3D generieren: wenige Klicks. Dann: Maße, Toleranzen, spezifische Anforderungen hinzufügen. Zusatznutzen: 2D-Zeichnungen zeigen Revisionsstatus klar, beseitigen Ambiguität über korrekte Version.

Wesentliche Überlegungen für technische Zeichnungen

Auf jeder technischen Zeichnung sind folgende Must-haves:

Maße und Toleranzen: Notwendige Maße und Toleranzen für Bauteilfertigung eintragen. Bei CNC-Teilen: alle Maße eintragen. Bei Spritzguss/additiver Fertigung: Überdimensionierung vermeiden – Hersteller könnte Schwierigkeiten haben, wichtigste Maße zu identifizieren. Nicht engere Toleranzen als nötig eintragen – treibt Kosten ohne Funktionsgewinn.

Qualitäts- und Prüfanforderungen: Eintragen, damit Hersteller weiß, worauf zu achten und wie zu prüfen, um Erwartungen zu erfüllen.

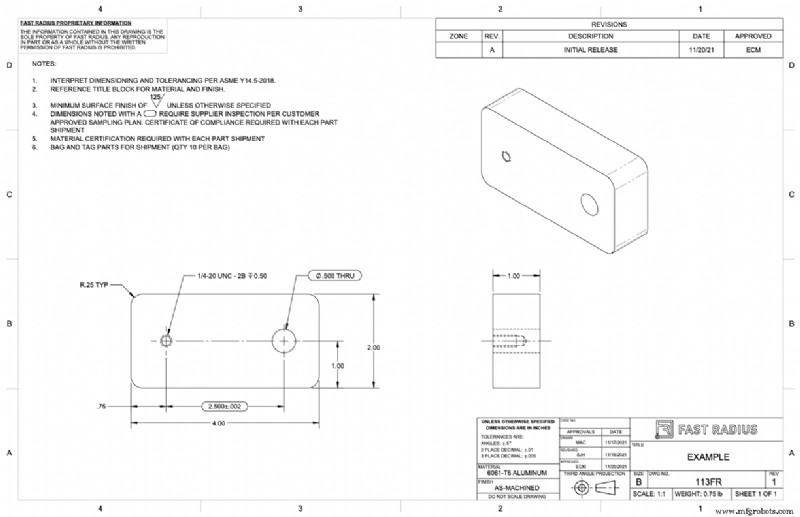

Titelblöcke (Title Blocks): Zusatzinfos, unten rechts in der Zeichnung. Enthalten: Designer-Name, Teilenummer/-beschreibung, Material, Oberfläche, Teilegewicht, General tolerances, Maßstab, Einheiten. Bei Baugruppen: Stückliste (Bill of Materials) für Positionen/Mengen. Revisionsblock stellt sicher, dass Hersteller mit aktuellster Version arbeitet.

Ansichten (Views): Zusatzinfos in Detail-, Schnitt-, Hilfsansichten nützlich, aber nicht alle für spezifische Designs nötig. Nur Ansichten, die für Teileverständnis essenziell sind – weglassen, was keine neue Info bringt. Isometrische Ansichten nicht Pflicht, aber immer hilfreich für bessere Visualisierung beim Hersteller.

Symbole und Linien: Lesbare Zeichnungen mit CAD-Software einfach bei Kenntnis gängiger Symbole/Linien. Häufigste Linientypen:

• Durchgezogene Linien: Physische Grenzen des Objekts.
• Verdeckte Linien: Bereiche, in bestimmter Ansicht nicht sichtbar (Kanten hinter Fläche).
• Mittellinien: Geometrisches Zentrum der Baugruppe; kennzeichnen Bohrungen, Nuten, symmetrische Features ohne Zeichnung zu überladen.
• Bruchlinien: Anzeige, dass Ansicht gebrochen wurde. Ermöglichen Info ohne übermäßigen Platz – z. B. wenn einzelne Dimension zu lang für Seite.

Bei Spritzguss/additiver Fertigung: besondere Aufmerksamkeit auf kritische Features – Hersteller fokussiert diese bei Teilevorbereitung und Fertigungs-Setup. Da diese Verfahren oft komplexe Geometrien haben: Fokus auf kritische Features ermöglicht kosteneffiziente, schnelle Fertigung.

Finale Tipps für technische Zeichnungen

Bei Erstellung technischer Zeichnungen beachten Sie Folgendes für erfüllte Erwartungen:

1. Alternativen angeben wo möglich: Bevorzugtes Material + potenzielle Alternativen notieren – Herstellerflexibilität für niedrige Teilkosten. Weitere flexible Anforderungen: optionale Beschichtungen, Teilemarkierungen, andere Nachbearbeitungsmethoden.
2. Nicht engere Toleranzen als nötig: Titelblock-Toleranzen referenzieren wo möglich. Engere Toleranzen erhöhen Kosten/Produktionszeit, erschweren Herstellerfokus auf wichtigste Designaspekte. Recherche: Toleranzen innerhalb Standardgenauigkeit des Materials halten.
3. Nicht überdimensionieren bei Spritzguss/Additiv: Nur wichtige Maße eintragen – zu viele Maße treiben Kosten, komplizieren Qualitätsprüfung.

Partnerschaft mit Fast Radius

Klare technische Zeichnungen und Designs helfen Hersteller, funktionales, ästhetisch ansprechendes Teil nach Ihren Bedürfnissen zu fertigen. Schwierigkeiten bei Zeichnungserstellung, Entscheidungen zu Maßen/Anforderungen, Balance zwischen Zuviel/Zuwenig Info? Vertrauenswürdiger Fertigungspartner hilft.

Bei Partnerschaft mit Fast Radius: Unser Team prüft Ihre technische Zeichnung, stellt sicher, dass Teil schnell und kosteneffizient gefertigt werden kann. Wir arbeiten mit Ihnen, double-checken ausreichende Infos – keine Überraschungen bei Teil oder Kosten. Für Ihr nächstes Projekt: Kontaktieren Sie uns noch heute!
