Best Practices für die Verwaltung von CAD-Modellen und 3D-Dateien

CAD-Modellierung (Computer Aided Design) ist der Prozess der Verwendung von 3D-Modellen zum Testen, Verfeinern und Wiederholen von Konstruktionsplänen für Teile, bevor die physische Produktion beginnt. Im Gegensatz zum 3D-Rendering ist die CAD-Modellierung in erster Linie funktional, und die von Ihnen erstellten 3D-CAD-Modelle werden häufig in die direkten Dateien übersetzt, aus denen das Teil erstellt wird. Da 3D-CAD-Modelle mit dem Endprodukt identisch sind, können Designer und Produktteams sie verwenden, um ihre Entwürfe bis ins kleinste Detail zu optimieren. 3D-CAD-Modelle erweitern auch die Designmöglichkeiten und können helfen, den Designvalidierungsprozess zu rationalisieren.

Gute 3D-CAD-Modelle hängen von der Absicht ab – sei es für die Konstruktion und Herstellung eines Teils oder für die Simulation eines Teils – und diese drei Best Practices helfen Ihnen, das Beste aus Ihren Modellen herauszuholen.

3 Tipps zum Erstellen besserer 3D-CAD-Modelle

Die folgenden CAD-Optimierungstipps können mit jeder CAD-Modellierungssoftware verwendet werden, einschließlich SolidWorks, AutoCAD und Inventor.

1. Beginnen Sie mit der richtigen Technologie

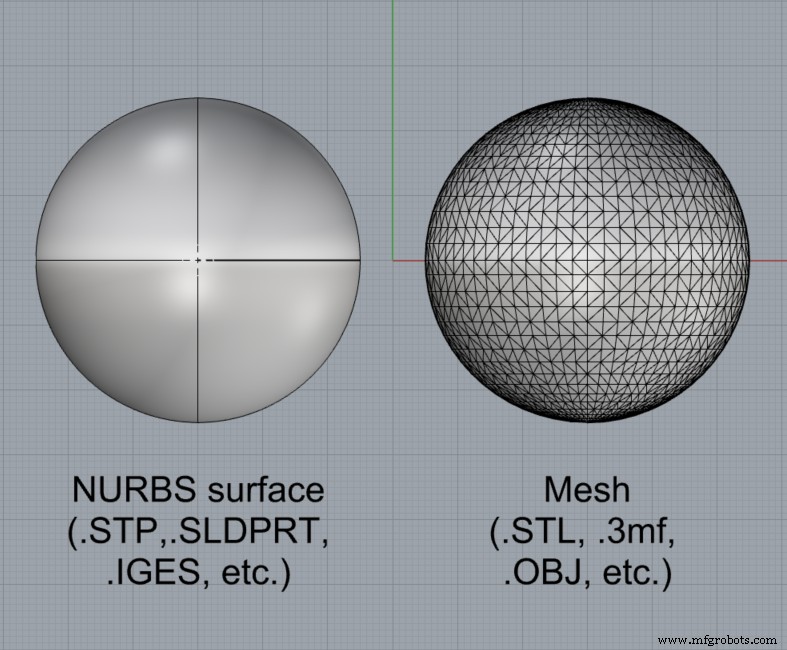

Bevor Sie mit der 3D-CAD-Modellierung beginnen, stellen Sie sicher, dass Sie verstehen, welche Dateiformate für den von Ihnen gewählten Herstellungsprozess erforderlich sind. Beispielsweise erfordert die CNC-Bearbeitung normalerweise STEP oder ein natives CAD-Programm in Kombination mit CAM-Software, während der 3D-Druck besser für Mesh-Dateiformate wie STL oder .3mf geeignet ist.

Vergessen Sie auch nicht die grundlegenden Computerspezifikationen. Einige 3D-Modellierungsaufgaben und Dateiformate erfordern mehr oder weniger Rechenleistung als andere, und die CAD-Modellierung erfordert im Allgemeinen eine gewisse Rechenleistung. Überprüfen Sie die Anforderungen Ihrer CAD-Modellierungssoftware, um sicherzustellen, dass Sie über genügend RAM und Rechenleistung verfügen, um qualitativ hochwertige 3D-Modelle zu erstellen.

2. Überlegen Sie, wie viele Details erforderlich sind

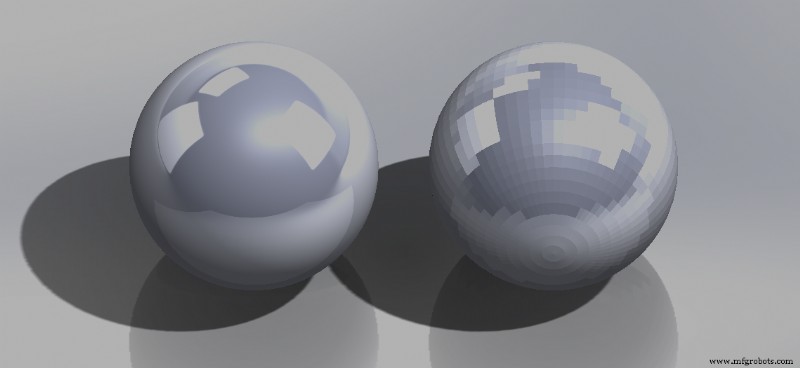

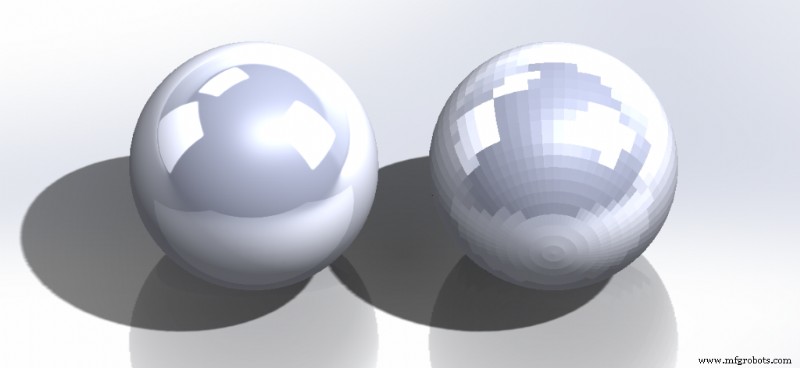

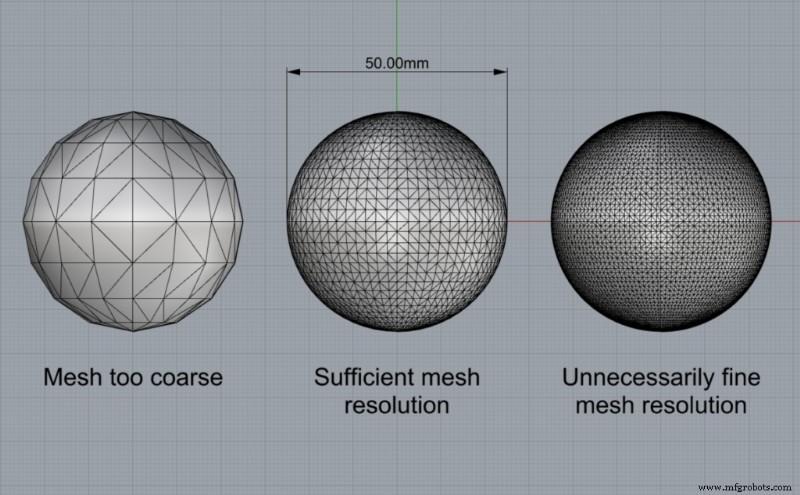

Bei der CAD-Optimierung müssen Sie überlegen, wie viel und welche Details in die Modelle für Ihr Projekt aufgenommen werden sollen. Dies ist besonders wichtig, wenn es darum geht, Mesh-Dateiformate für den 3D-Druck zu verwenden. Wenn die Netzauflösung zu niedrig ist, hat das 3D-gedruckte Teil zu viele unnötige Facetten und weicht vom ursprünglichen Design ab.

Um diese Schwachstellen zu vermeiden, ist es hilfreich, bei der Integration von Details in Ihr 3D-CAD-Modell etwas zurückhaltend zu sein. Denken Sie an die kleinsten im Modell vorhandenen Details und stellen Sie sicher, dass sie sowohl groß genug für den gewählten Herstellungsprozess sind als auch von der exportierten Datei angemessen erfasst werden. Es empfiehlt sich immer, die Dateien nach dem Exportieren zu überprüfen, da unerwartete Probleme auftreten können.

3. Überlegen Sie, ob die Dateien in Zukunft bearbeitet werden müssen

Die 3D-CAD-Modellierung ist eine großartige Möglichkeit, neue Designs zu testen, bevor die Produktion beginnt. Die Möglichkeit, Ihr Teiledesign erneut zu bearbeiten, variiert jedoch je nach verwendetem Dateiformat. Außerdem müssen Sie überlegen, ob Sie aus Ihrem 3D-CAD-Modell eine CAD-Zeichnung erstellen müssen oder nicht.

Native CAD-Formate wie SolidWorks und Creo sind am besten bearbeitbar – das Zurückgehen und Vornehmen von Änderungen ist analog zum Bearbeiten eines Word-Dokuments – und Sie können daraus auch eine CAD-Zeichnung erstellen. STL- oder Mesh-Dateien hingegen können nicht bearbeitet werden, und der Versuch, Änderungen vorzunehmen, ist wie der Versuch, ein JPEG zu bearbeiten. Sie können aus diesem Format keine CAD-Zeichnung erstellen.

Um Zeit zu sparen – und um zu vermeiden, dass Sie jedes Mal ein völlig neues 3D-CAD-Modell erstellen müssen, wenn Sie Ihr Teiledesign ändern müssen – wählen Sie ein Dateiformat, das zu Ihrem aktuellen Designprozess passt. Netzdateien für endgültige Versionen speichern.

Partner mit Fast Radius, den Fertigungsexperten

Die 3D-CAD-Modellierung hilft Produktteams bei der Ausarbeitung potenzieller Design- oder Konstruktionsprobleme, bevor sie mit dem Produktionsprozess fortfahren. Dennoch kann CAD-Modellierungssoftware nur so viel leisten. Durch die Implementierung der oben genannten Best Practices für die Verwaltung von CAD-Modellen können Sie Ihre 3D-Modelle optimieren und Ihr Projekt auf Erfolgskurs bringen.

Mein Team bei Fast Radius verfügt über umfangreiche Erfahrung mit den neuesten CAD-Modellierungstechniken und weiß genau, wie man sie mit modernsten Technologien und traditionellen Herstellungsmethoden kombiniert, um etwas wirklich Unglaubliches zu schaffen. Außerdem sind wir bereit, Ihnen bei weit mehr als nur CAD-Modellierung zu helfen – wir können jedes Design optimieren, die Prototypen- und Produktionsprozesse rationalisieren und Ihre Bestellungen schnell ausführen. Kontaktieren Sie uns noch heute, um loszulegen.

Um tiefer in die 3D-CAD-Modellierung einzutauchen und weitere Tipps zur Designoptimierung zu entdecken, sehen Sie sich die entsprechenden Artikel im Ressourcenzentrum von Fast Radius an.
