Die drei Ts, um ein kompliziertes Schlauchsystem zu erreichen

Andrew Hitchcock, stellvertretender Produktmanager, Swagelok und Rob Nyhuis, Schulungsleiter, Swagelok Ostaustralien | Neuseeland

Stellen Sie sich folgendes Szenario vor:Sie wurden gebeten, in Ihrer Einrichtung ein neues Flüssigkeitssystem herzustellen, und Sie kennen zwei Möglichkeiten, wie Sie den Auftrag ausführen können. Eine Möglichkeit besteht darin, eine Auswahl an Rohrverbindungsstücken zu verwenden, die Sie auf Ihrer Website zur Verfügung haben. Sie wissen, dass es einfach zu bauen ist, aber Sie sind sich auch bewusst, dass es aufgrund der vielen erforderlichen Verbindungen sehr zeitaufwändig ist. Aufgrund der Anzahl der Gewindeverbindungen ist es auch anfällig für Lecks und hat aufgrund der für die Arbeit verwendeten Winkelstücke behinderte Strömungswege. Darüber hinaus wissen Sie, dass es schwierig sein kann, diese Systeme in Zukunft zu warten.

In Anbetracht dessen entscheiden Sie sich stattdessen für einen anderen Ansatz und verwenden Schläuche, um die Anzahl der Verbindungen zu reduzieren und die Wartung des Systems zu vereinfachen. Die Installation erfordert jedoch mehrere Durchläufe von Rohren mit kleinem Durchmesser. Der Fang? Nicht alle haben einfache 90-Grad-Bögen.

Rohrbiegen wird häufig als hohe Kunst mit unvermeidlichem Versuch und Irrtum angesehen. Aber in Wirklichkeit braucht es weder umfangreiches Wissen noch komplizierte Mathematik, um qualitativ hochwertige Rohrinstallationen zu erreichen. Tatsächlich können Sie mit dem richtigen Wissen und der richtigen Technik genaue Biegungen erzielen, die zu einer schnelleren Installation mit weniger Komponenten führen, die weniger Leckstellen bieten, und gleichzeitig einen besseren Strömungsweg und eine längere Lebensdauer der Komponenten bieten.

Das Erreichen hochwertiger Rohrinstallationen läuft auf die drei T’s hinaus:Werkzeuge, Technik und Schulung.

Werkzeuge:Beginnen Sie mit den Grundlagen

Genau wie das obige Szenario erfordern Rohrinstallationen eine Planung, die das Biegen von Rohren nach genauen Spezifikationen erfordert; Die perfekte Biegung beginnt mit dem richtigen Werkzeug.

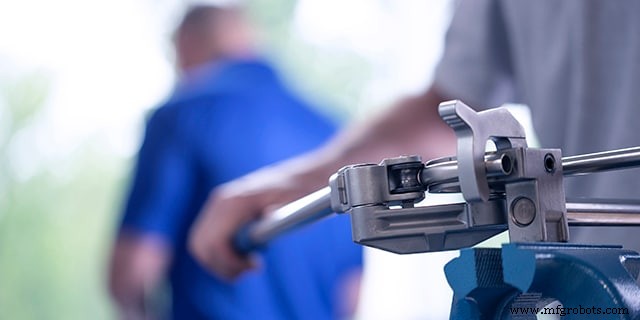

Handrohrbieger sind mit vielen Optionen erhältlich, aber letztendlich möchten Sie einen Handrohrbieger auswählen, der die Wahrscheinlichkeit erhöht, dass die Arbeit richtig ausgeführt wird. Ihr Werkzeug sollte jedoch dazu beitragen, das Potenzial für Knicke oder Verformungen während des Biegevorgangs zu reduzieren.

Es wird empfohlen, einen Handrohrbieger mit den folgenden Merkmalen zu verwenden:

• Design des Gabelkopfgriffs:Bietet eine verbesserte Hebelwirkung für Biegungen von mehr als 90°, um eine Neupositionierung des Schlauchs in der Biegevorrichtung zu vermeiden
• Minimale Biegemarkierung:Stellt sicher, dass der Schlauch vollständig in die Armatur eingeführt werden kann, wodurch die Möglichkeit von Lecks minimiert wird
• Rollbacken:Verringert die Biegekraft und Rohrovalität im Vergleich zu herkömmlichen Gleitblockdesigns
• Rohrverschluss:Sichert den Schlauch und hält ihn während des Biegevorgangs fest
• Mehrere Winkelmarkierungen:Minimiert potenzielle Fehler beim Biegen mit unterschiedlichen Winkeln

Richtig gebogene Schläuche stellen sicher, dass Ihr System dicht ist, und das richtige Werkzeug für die Arbeit erleichtert diesen Vorgang erheblich. Um maximale Zuverlässigkeit zu gewährleisten, ist es vorzuziehen, Rohrschneidegeräte zu verwenden, die darauf ausgelegt sind, potenzielle Schäden an den Rohren während des Rohrvorbereitungsprozesses zu reduzieren.

Technik:Präzision erreichen, Druck mindern

Wie das Sprichwort sagt, fällt schlechte Röhrenarbeit genauso auf wie gute Röhrenarbeit. Das Erlernen des genauen Biegens von Rohren führt nicht nur zu großartig aussehenden Ergebnissen, sondern kann auch die Systemleistung verbessern, indem turbulente Strömungen abgemildert werden, die durch zu viele Biegungen mit mehreren Radien verursacht werden. Turbulente Strömungen können auch unnötige Systemvibrationen verursachen und die Lebensdauer eines Systems verkürzen.

Ein Schlauch, der nicht gerade in eine Armatur eingesetzt wird, übt eine sogenannte Seitenlast aus und verursacht Spannungsbrüche, eine der Hauptursachen für das Versagen von Schläuchen. Diese Fehler erfordern Ausfallzeiten für die Behebung, zusätzliche Arbeits- und Materialkosten für die Reparatur und gefährden die Sicherheit der Mitarbeiter.

Präzises Biegen von Rohren kann dazu beitragen, einen besseren Durchfluss durch das System zu erreichen und die Lebensdauer der Rohre zu verlängern. Beim Einsatz eines Handrohrbiegers geht es bei der Qualität um die Einhaltung zweier wichtiger Regeln:genau messen und genau biegen.

Genau messen

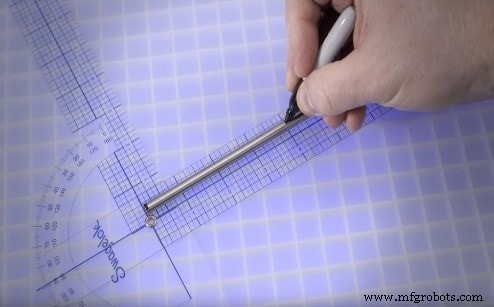

Vor dem Biegen müssen die Rohre markiert werden. Es ist wichtig, zuerst eine Referenzmarkierung am Ende des Rohrs anzubringen, um anzuzeigen, wo die Layoutmessungen beginnen, und eine Markierung, um anzuzeigen, wo das Rohr in der Biegevorrichtung ausgerichtet werden sollte. Machen Sie diese Markierung immer 360° um den Schlauch herum.

Genaues Biegen

Für Biegungen von 90° oder weniger:

Nachdem Sie den Schlauch richtig in der Biegevorrichtung positioniert haben, drücken Sie den kurzen Griff langsam nach unten, bis die „0“ auf der Rollenhalterung die gewünschte Gradmarkierung auf dem Biegestempel erreicht.

Entriegeln Sie nach Abschluss der Biegung den Schlauch und entfernen Sie ihn vorsichtig aus der Biegenut. Vermeiden Sie es, den Schlauch beim Entfernen zu zerkratzen oder zu beschädigen, da dies die Dichtflächen beeinträchtigen könnte.

Für Biegungen von mehr als 90°:

Wenn die „0“ auf der Rollenhalterung die 90°-Markierung auf dem Biegewerkzeug erreicht, lösen Sie den kurzen Griff vom Gabelkopf, indem Sie ihn gegen den Uhrzeigersinn drehen (ungefähr vier Umdrehungen).

Schwenken Sie dann den kurzen Griff nach oben, bis er etwas über der senkrechten Position in Bezug auf den langen Griff steht. Ziehen Sie den kurzen Griff wieder fest. Jetzt haben Sie für den Rest der Biegung eine kontinuierliche rechtwinklige Hebelwirkung. Fahren Sie mit dem Biegen fort, bis die „0“ auf der Rollenhalterung die gewünschte Gradmarkierung auf dem Biegewerkzeug erreicht.

Bevor Sie mit dem Rohrbiegen beginnen, sollten Sie mit der Planung Ihrer Rohrleitungsführung beginnen – etwas, das bei komplexen Systemen einen großen ROI haben kann. Es ist wichtig, dass Sie Ihre Biegungen anhand eines Diagramms auslegen und darüber nachdenken, welche Hindernisse auf Ihrem Weg liegen könnten, zusammen mit Dingen, die möglicherweise in Zukunft installiert werden müssen. Ihr Ziel sollte es sein, das System für die zukünftige Wartung zu vereinfachen, indem Sie die Armaturen so zugänglich wie möglich lassen und sich auf ein logisches Design konzentrieren.

Training:Verbessern Sie kontinuierlich Ihre Technik

Die Entwicklung moderner Werkzeuge zeigt, wie präzise das Biegen von Rohren geworden ist. Während anwendungsspezifische Herausforderungen ein gewisses Maß an Unvorhersehbarkeit unvermeidlich machen können, können zertifizierte Schulungen dazu beitragen, eine solide Installation sicherzustellen und Ihnen eine bessere Chance zu geben, jedes Mal die perfekte Biegung zu erreichen.

Könnte Ihr Team davon profitieren, korrekte Biegewinkel zu erzielen und Biegefehler zu identifizieren? Unsere von Swagelok zertifizierten Trainer können Ihrem Team dabei helfen, mit Best Practices zur Konstruktion, Installation und Wartung selbst der komplexesten Fluidleitungsbaugruppen an der Spitze zu bleiben.
