Flüssigkeitssystem-Lecks verhindern: Expertentipps für optimale Rohrvorbereitung

Warum Systemleistung von ordnungsgemäßer Rohrvorbereitung abhängt

Ziad Bedran, Product Manager, Swagelok Company

Qualitätsrohre und hochkonstruierte Verschraubungen bilden einige der kritischsten Verbindungen in jeder Raffinerie. Eine Reihe von Variablen muss berücksichtigt werden, um sicherzustellen, dass jede dieser Verbindungen optimal ist – Materialtyp, Rohrgröße, Wanddicke, Materialeigenschaften, Standort-Spezifikation und mehr.

Genauso wichtig für den erfolgreichen Betrieb eines Flüssigkeitssystems sind jedoch solide Praktiken, wenn Techniker diese Verbindungen zusammenfügen. Eine der häufigsten Ursachen für Rohr- und Verschraubungsausfall ist unsachgemäße Installation. Richtige Rohrhandhabungs- und Vorbereitungstechniken – die alle vor dem Anziehen der Verschraubung stattfinden – sind essenziell für sichere, leckdichte und langlebige Verbindungen, denen Anlagenbetreiber vertrauen können.

Wie stellen Sie sicher, dass Wartungspersonal geschult, ausgerüstet und mit den richtigen Informationen und Werkzeugen vorbereitet ist, um Qualitätsverbindungen in der gesamten Anlage herzustellen? Hier sind einige der wichtigsten Dinge, die zu beachten sind.

Was auf dem Spiel steht

Niemand mag Gewinnverlust oder einen Rückgang der betrieblichen Effizienz, aber dies sind nicht die dringendsten flüssigkeitssystemleck-bezogenen Bedenken. Viele Kunden arbeiten in inhärent gefährlichen Anwendungen, wo das Risiko falscher Installation zu schweren Verletzungen oder Schlimmerem führen kann. Lecks in Niederdruck-Wasser- oder Luftsystemen haben typischerweise sehr wenig Sicherheitsbedrohung und werden oft als ineffizienzbedingte Unannehmlichkeit angesehen. Allerdings könnte ein Verlust des Luftdrucks dazu führen, dass ein sicherheitskritisches Ventil nicht zum richtigen Zeitpunkt öffnet. Darüber hinaus könnte selbst ein kleines Leck, wenn ein System ein gefährliches Gas wie Wasserstoff leckt, schwere Folgen haben. Da diese gefährlichen Gase und Chemikalien für die Herstellung vieler Produkte unerlässlich sind, können sie nicht einfach aus dem Betrieb einer Anlage entfernt werden, und wenn Leben auf dem Spiel stehen, ist es von größter Bedeutung, dass sie angemessen enthalten bleiben.

Abgesehen von Sicherheitsbedenken können Lecks, die auf unsachgemäße Rohrvorbereitung zurückzuführen sind, erhebliche Beiträge zu verlorener Produktion sein. In einigen Fällen kommt dies in Form von Systemineffizienz, und je länger das System bei weniger als optimalen Niveaus läuft, desto mehr potenziellen Gewinn verliert das Unternehmen. Leckbedingter Verlust kann auch in anderen Formen auftreten. Wenn Chemikalien oder Gase aus einem System austreten, schafft dies nicht nur eine potenziell gefährliche Situation, sondern auch eine kostspielige, da Rohmaterial verschwendet wird. Selbst ein einfaches Luftleck, das oft ignoriert wird, kann kostspielig sein, wenn es bedeutet, mehr Geld für den Betrieb Ihrer Ausrüstung auszugeben. Viele Unternehmen kaufen oder mieten Luftkompressoren, wenn ihr Druckluftbedarf steigt, aber wenn sie Lecks beheben oder ihre Rohreinrichtung anderweitig optimieren würden, könnten sie mit weniger Ausrüstung und niedrigeren Energiekosten auskommen.

Einige Kosten von Flüssigkeitssystemlecks sind offensichtlich, während andere verborgen sind. In jedem Fall sind sie oft vermeidbar, wenn Sie die häufigsten Ausfallursachen kennen.

Ursachen von Flüssigkeitssystemausfällen erkennen

Einer der Hauptgründe, warum Flüssigkeitssysteme Lecks entwickeln, ist unsachgemäße Rohrvorbereitung. Zum Beispiel könnte jemand das Rohr nicht rechtwinklig schneiden, was ein angewinkeltes Ende erzeugt. Alternativ könnten Grate am Ende des Rohrs vorhanden sein, weil es nach dem Schneiden nicht ordnungsgemäß entgratet oder abgefeilt wurde, was eine Dichtung gefährden könnte. Das Feilen eines Metallrohrendes nach dem Schneiden mit einer Metallsäge mag wie ein unnötiger zusätzlicher Schritt erscheinen, aber wenn wir empirische Daten von Systemausfällen betrachten, stellen wir fest, dass etwas so Kleines oft eine Grundursache für Probleme ist. Sich die Zeit zu nehmen, ordnungsgemäße Rohrvorbereitung und Installation durchzuführen, kann größere Kopfschmerzen später verhindern.

Rohr, das nicht ordnungsgemäß entgratet wurde.

Rohr, das ordnungsgemäß geschnitten und entgratet wurde.

Die Minimierung von Flüssigkeitssystemausfällen hängt oft davon ab, die richtigen Werkzeuge verfügbar zu haben und Nachlässigkeit zu vermeiden, die Schäden an installierten Systemen verursachen kann. Es gibt mehrere Szenarien, die oft dazu führen, dass jemand nicht das richtige Werkzeug für den Job verwendet, wenn Komponenten installiert oder Flüssigkeitssysteme repariert werden. In einigen Fällen sind spezialisierte Werkzeuge für präzise, rechtwinklige, gratfreie Schnitte verfügbar, werden aber nicht verwendet, wenn es schneller wäre, einen Abkürzung zu nehmen. In anderen Fällen hat ein Arbeiter möglicherweise einfach keine ordnungsgemäßen Rohrfasenwerkzeuge verfügbar, um gratfreie Rohrenden zu gewährleisten. Das gesagt, sind die richtigen Werkzeuge für Rohrschneiden und Entgraten leicht zu beschaffen, und eine relativ kleine Investition kann helfen, kostspielige Ausfälle zu vermeiden.

Es gibt zwei häufige nachlässigkeitsbedingte Ursachen für Flüssigkeitssystemlecks:

• Kratzer, Kerben oder Dellen am Rohr, oft ein Ergebnis unsachgemäßer Handhabung. Im Allgemeinen resultiert diese Art von Schaden aus unsachgemäßer Handhabung. Zum Beispiel könnte ein Arbeiter das Ende eines 20 Fuß langen Rohrstücks greifen, es aus dem Rohrbehälter ziehen, 6 Fuß abschneiden und dann das verbleibende 14-Fuß-Stück zurück in das Regal schieben. Wenn am geschnittenen Stück ein Grat oder Kratzer ist, wird dies das noch im Regal befindliche Rohr zerkratzen. Rohre lassen sich auch leicht eindellen, wenn sie vom Regal gezogen werden und ein Ende den Boden trifft; sie können zerkratzt werden, wenn sie von Punkt zu Punkt gezogen werden. Es ist wichtig, dass Techniker Rohre auf diese Defekte vor der Installation überprüfen, aber dieser Schritt wird oft übersprungen, oder scheinbar geringfügige Schäden werden übersehen.

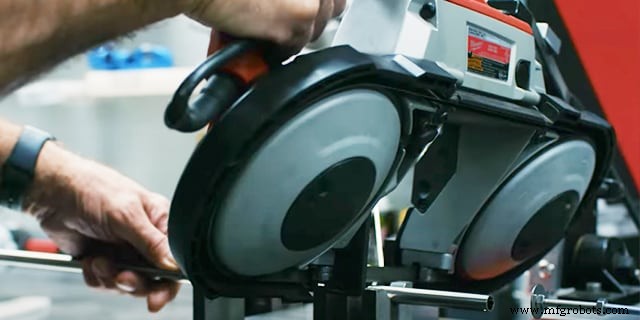

• Unsachgemäße Rohrvorbereitung, einschließlich nicht rechtwinkligem Schneiden oder Nicht-Entgraten des Rohrendes. Wie bereits erwähnt, ist ordnungsgemäßes Rohrschneiden ein wichtiger Schritt bei der erfolgreichen Flüssigkeitssystemmontage. Metallsägen oder speziell für das Schneiden von Rohren entwickelte Werkzeuge werden am häufigsten verwendet, und solange beim Schneiden Sorgfalt walten gelassen wird, ist ein rechtwinkliger Schnitt relativ einfach zu erreichen. Häufigere Probleme treten tendenziell beim Entgraten auf, das mit einem speziellen Entgratwerkzeug oder etwas wie einer Raspel oder Feile durchgeführt werden kann. Dieser Schritt im Prozess wird entweder ganz übersprungen oder aufgrund mangelnder Verfügbarkeit geeigneter Werkzeuge unsachgemäß ausgeführt.

Ihr Team mit der richtigen Schulung vorbereiten

Die oben beschriebenen häufigen Probleme mit der Rohrvorbereitung sind leicht vermeidbar. Sicherzustellen, dass Ihre Organisation nicht Opfer von Flüssigkeitssystemausfällen oder -leckagen wird, kann einfach darauf hinauslaufen, dass Ihre Mitarbeiter eine ordnungsgemäße Rohrverschraubungsinstallationsschulung durchlaufen. Ausrüstungshersteller können hier helfen: Die Schulung, die Swagelok anbietet, deckt beispielsweise verschiedene Rohrhandhabungs- und Rohrinspektionspraktiken tiefgehend ab und stellt sicher, dass Arbeiter Praktiken anwenden, die Nacharbeit und Ausschuss minimieren.

Sogar bevor Sie Rohrverschraubungsschulungsexperten hinzuziehen, können Sie viele Probleme vermeiden, indem Sie einen kritischen Blick auf Materialhandhabung und Rohrvorbereitungspraktiken in Ihrer gesamten Organisation werfen. Sehen Sie Menschen, die Rohrverschraubungsprozesse falsch ausführen? Sehen Sie etwas, das durch Ansprechen in einer Startbesprechung oder im Einzelgespräch korrigiert werden könnte? Diese Art der Selbstanalyse ist ein guter erster Schritt zu effizienteren, sicheren Operationen und wird regelmäßig in Swagelok-Rohrverschraubungsschulungen behandelt.

Grundlegend geht es bei der Behebung von Rohrhandhabungs- und Vorbereitungsproblemen um Bewusstsein. Mitarbeiter wissen möglicherweise nicht, dass das Herausziehen einer Rohrlänge aus einem Regal erhebliche Probleme verursachen kann, also kann ein wenig Aufklärung einen langen Weg gehen. Ihr Personal muss wissen, dass während eine erfolgreiche Rohrverschraubungsverbindung von vielen verschiedenen Dingen abhängt, ein Schlüsselerfolgsfaktor ist, wie gut sie das Rohrstück für den Einbau in die Verschraubung vorbereitet haben.

Lassen Sie nicht zu, dass kleine Fehler große Sicherheits- und Effizienzprobleme für Ihr Unternehmen schaffen. Stellen Sie sicher, dass Ihr ganzes Team darauf geschult ist, wie man optimale Operationen mit ordnungsgemäßer Rohrvorbereitung fördert.
