Kabelloser IR-Temperaturscanner – Arduino Nano mit Bluetooth & MLX90614

Komponenten und Materialien

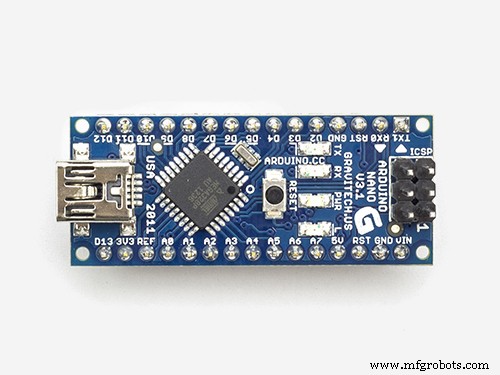

	Arduino Nano R3	×	1
	HC-06 Bluetooth-Modul	×	1
	MLX90614 kontaktloser Temperatursensor	×	1
	9V-Batterie	×	1
	9V-Batterieclip	×	1
	Klemmblock	×	1
	Wippschalter, nicht beleuchtet	×	1
	Universelle Lochrasterplatine	×	1
	Einige Litzendrähte	×	1
	Pin-Header female	×	1

Benötigte Werkzeuge und Maschinen

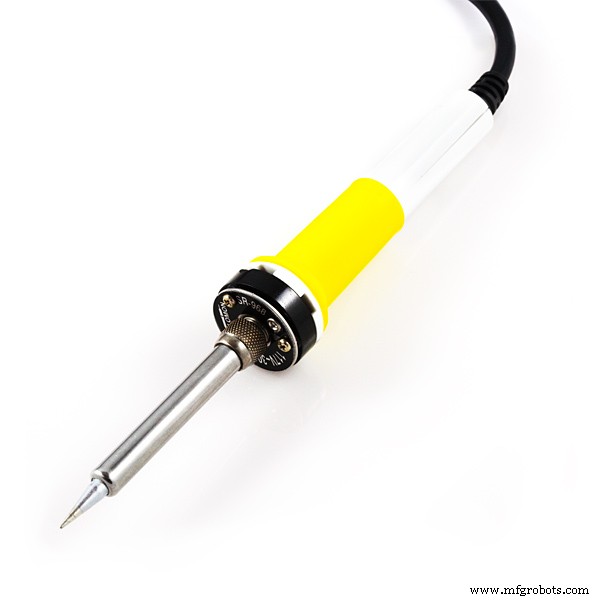

	Lötkolben
	Lötzinn, bleifrei

Apps und Online-Dienste

	Arduino IDE
	App „Wireless IR Temperature Scanner plus ULTRA“

Über dieses Projekt

Kabelloser IR-Temperaturscanner

engrpandaece PH

Kommerzielle Infrarot-Fieberthermometer („Thermal Infrared Gun“) messen berührungslos die Stirn. Um jemanden zu messen, muss man nah heran – Infektionsrisiko inklusive.

Ziel dieses Geräts: Temperatur drahtlos und aus der Distanz erfassen. Die messende Person bleibt sicher und kann andere Aufgaben erledigen. „Berührungslos und mehr leisten.“

Das Gerät nutzt ein HC-06 Bluetooth-Modul mit bis zu 9 m Reichweite. Kommerzielle Geräte sind teuer – hier eine günstige DIY-Alternative.

Verdrahtung (Breadboard/Fritzing)

MLX90614 nutzt I2C-Kommunikation.

Arduino Nano → MLX90614

• 3,3 V → Vin
• GND → GND
• A5 → SCL
• A4 → SDA

Arduino Nano → HC-06 BT-Modul

• D0 (Tx) → RXD
• D1 (Rx) → TXD
• GND → GND
• 5 V → VCC

Bibliothek installieren: Arduino IDE → Tools → Bibliotheken verwalten → „MLX90614“ suchen → Adafruit MLX90614 Library installieren.

Sensor testen

Arduino IDE → Datei → Beispiele → Adafruit MLX90614 Library → mlxtest. Hochladen und Seriellen Monitor öffnen. Es werden Umgebungs- und Objekttemperatur in °C und °F angezeigt.

• Umgebungstemperatur = Raumtemperatur
• Objekttemperatur = beliebiges nahes Objekt/Körper (bis ca. 5 cm)

MLX90614 Spezifikationen

• Betriebsspannung: 3,6–5 V (3 V und 5 V Versionen)
• Stromaufnahme: 1,5 mA
• Objekt-Temperaturbereich: –70 °C bis 382,2 °C
• Umgebungs-Temperaturbereich: –40 °C bis 125 °C
• Genauigkeit: 0,02 °C
• Sichtfeld: 80°
• Abstand Objekt–Sensor: 2–5 cm (ca.)

Platine löten

Schaltplan

Löten

Dies ist noch ein Prototyp, daher Female-Pin-Header für spätere Änderungen. Sie können die Bauteile auch direkt einlöten.

Vor dem Testen mit dem Multimeter die Lötverbindungen prüfen.

Programm hochladen

WICHTIG: Vor dem Hochladen Bluetooth-Verbindung (TX & RX) trennen, sonst klappt der Upload nicht.

/***************************************************
 This is a library example for the MLX90614 Temp Sensor
 Designed specifically to work with the MLX90614 sensors in the
 adafruit shop
 ----> https://www.adafruit.com/products/1747 3V version
 ----> https://www.adafruit.com/products/1748 5V version
 These sensors use I2C to communicate, 2 pins are required to
 interface
 Adafruit invests time and resources providing this open source code,
 please support Adafruit and open-source hardware by purchasing
 products from Adafruit!
 Written by Limor Fried/Ladyada for Adafruit Industries.
 BSD license, all text above must be included in any redistribution
 ****************************************************/

#include
#include

Adafruit_MLX90614 mlx = Adafruit_MLX90614();

void setup() {
  Serial.begin(9600);
  Serial.println("Adafruit MLX90614 test");
  mlx.begin();
}

void loop() {
  Serial.print(mlx.readAmbientTempC());
  Serial.print("|");
  Serial.print(mlx.readObjectTempC());
  Serial.print("|");
  delay(1000);
}

App installieren & einrichten

Google Play: Wireless IR Temperature Scanner plus ULTRA

• Bluetooth-Gerät finden und koppeln. Standard-Passwort: 1234 oder 0000
• App öffnen, Bluetooth-Gerät auswählen, „Connect“ drücken.

Sie sind nun verbunden und sehen die Temperaturdaten.

Temperaturbereiche für den menschlichen Körper

• Normal: 34,8 °C – 37,3 °C
• Erhöht: 37,4 °C – 38,0 °C
• Fieber: 38,1 °C – 42,9 °C

Optional: Bluetooth SSID & Passwort ändern

Code: GitHub AT-Commands

Zukünftige Erweiterungen

• Automatische Türöffnung nur bei normaler Temperatur
• Gesichtserkennung & Kontaktnachverfolgung

Code

Vollständiger Code (C/C++)

/*************************************************** This is a library example for the MLX90614 Temp Sensor Designed specifically to work with the MLX90614 sensors in the adafruit shop ----> https://www.adafruit.com/products/1747 3V version ----> https://www.adafruit.com/products/1748 5V version These sensors use I2C to communicate, 2 pins are required to interface Adafruit invests time and resources providing this open source code, please support Adafruit and open-source hardware by purchasing products from Adafruit! Written by Limor Fried/Ladyada for Adafruit Industries. BSD license, all text above must be included in any redistribution ****************************************************/ #include  #include  Adafruit_MLX90614 mlx = Adafruit_MLX90614(); void setup() { Serial.begin(9600); Serial.println("Adafruit MLX90614 test"); mlx.begin(); } void loop() { Serial.print(mlx.readAmbientTempC()); Serial.print("|"); Serial.print(mlx.readObjectTempC()); Serial.print("|"); delay(1000); }
