Berührungsloses Infrarot-Thermometer mit Arduino Nano & GY-906 bauen

Komponenten und Zubehör

Komponente	Menge	Hinweise
Arduino Nano R3	1
Taster (Touch-Button)	1
Widerstände 5 kΩ, 200 Ω	je 1
5 V Lasermodul	1
Wechselschalter (Dual-Control)	1
OLED 0,96″ Display (SSD1306)	1	I²C
GY-906 Temperatursensor (MLX90614)	1	mit Kondensator/Widerstand
9 V Blockbatterie	mehrere
3D-Drucker	1
PLA-Filament	nach Bedarf

Benötigte Werkzeuge

• 3D-Drucker (generisch)

Apps und Online-Dienste

• Arduino IDE

Über dieses Projekt

Das Infrarot-Thermometer misst die Oberflächentemperatur eines Objekts berührungslos. Der Vorteil: bequeme und genaue Messung entfernter Objekte.

Im Folgenden werden Materialien, Werkzeuge und Fertigungsschritte vorgestellt.

Materialliste

• Arduino Nano × 1
• Touch-Button × 1
• Widerstände (5 kΩ, 200 Ω) × 1
• 5 V Lasermodul × 1
• Wechselschalter × 1
• OLED 0,96″ Display × 1
• GY-906 Temperatursensor (MLX90614) × 1
• 9 V Batterie × mehrere
• 3D-Drucker × 1
• PLA-Druckmaterial × mehrere

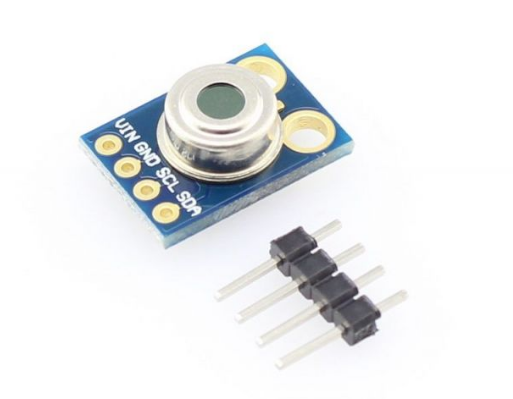

Das Projekt nutzt den GY-906 Infrarot-Temperatursensor. Dieses Modul ist sehr günstig, einfach zu integrieren und unterstützt ein I²C-Interface mit 10 kΩ Pull-Up-Widerstand. Die Werkskalibrierung: Sensortemperaturbereich −40 °C bis +125 °C, Objekttemperaturbereich −70 °C bis +380 °C. Der Messfehler beträgt ca. ±0,5 °C.

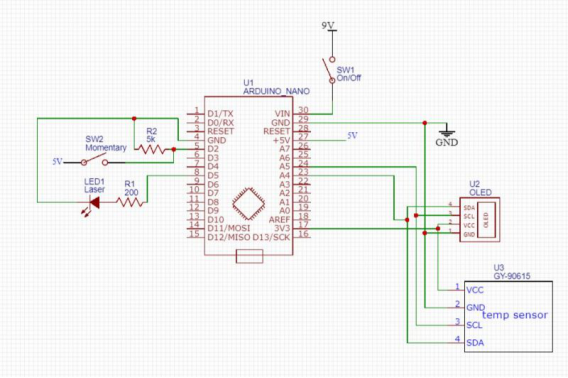

Schaltung

Alle Komponenten können nun zusammengebaut werden.

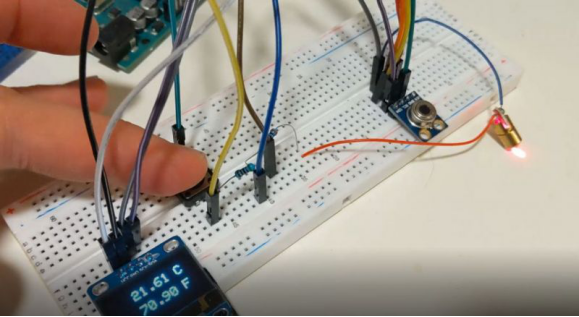

1. Zuerst alle Komponenten auf dem Steckbrett aufbauen. Nach erfolgreichem Test alles auf Lochrasterplatine löten.



2. Links: Laser mit 200 Ω Vorwiderstand an Digitalausgang 5. Standard-Touch-Button zwischen 5 V und Digitaleingang 2. Ein 5 kΩ Pull-Down-Widerstand verhindert Floating – beim Drücken wird der Eingang auf 0 V gezogen.
3. Rechts: Wechselschalter verbindet 9 V Batterie mit VIN und GND des Arduino Nano. OLED-Display und GY-906 an 3,3 V. SDA → A4, SCL → A5. Beide haben Pull-Up-Widerstände am I²C-Bus.

Programm

1. Installieren Sie folgende Bibliotheken:
   Adafruit SSD1306
   Adafruit MLX90614
2. Das Programm liest kontinuierlich Temperaturdaten vom MLX90614, zeigt sie aber nur auf dem OLED an, wenn der Touch-Button betätigt wird. Gleichzeitig aktiviert sich der Laser zur Zielerfassung.
3. Programmdateien im Projekt-Dateiarchiv: https://make.quwj.com/project/157

3D-Druck

Das 3D-Modell wurde in Fusion 360 entworfen.

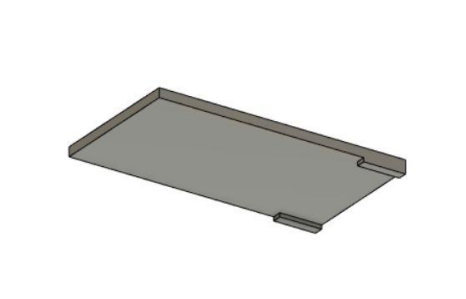

1. Im unteren Gehäuseteil sitzen 9 V Batterie, Wechselschalter und Touch-Button. Der Deckel rastet ein. Eine Öffnung unten führt die Kabel nach oben.







2. Im oberen Teil: Aussparung für 0,96″ OLED. Laser und MLX90614 sitzen vorne. Beide werden eingedrückt. Arduino Nano oben einbauen – mit Heißkleber sauber verlegen, damit alles passt.

Beim Drucken liegt die Display-Seite auf der Bauplatte. Der OLED-Winkel ist groß, daher Stützstruktur auf der Stützplatte – die Gehäuseoberfläche wurde nicht ideal. Falls Sie eine bessere Methode haben, gerne anpassen.

3. 3D-Druckdateien im Projekt-Archiv: https://make.quwj.com/project/157

Test

Fertig! Testen Sie das Thermometer: Einschalten, Display laden, los geht's.

Interessieren Sie sich für die Funktionsweise von Infrarot-Thermometern, lesen Sie weiterführende Literatur zum detaillierten Arbeitsprinzip. Vielen Dank fürs Lesen!

Code

Unbenannte Datei Arduino

// Ich gehe davon aus, dass Sie wissen, wie man einen Arduino Nano programmiert.
// Falls nicht: Es gibt hervorragende Tutorials online. Sie schaffen das!

Hinweis: Der vollständige Code ist im verlinkten Projekt-Archiv verfügbar.

Schaltpläne
