Über dieses Projekt

Der Lichtsequenzer ist ein sehr einfaches, spaßiges Beleuchtungssystem, das jeder bauen und programmieren kann. Der Code lässt sich leicht anpassen für eigene Lichtmuster.

Anleitung

Schritt 1

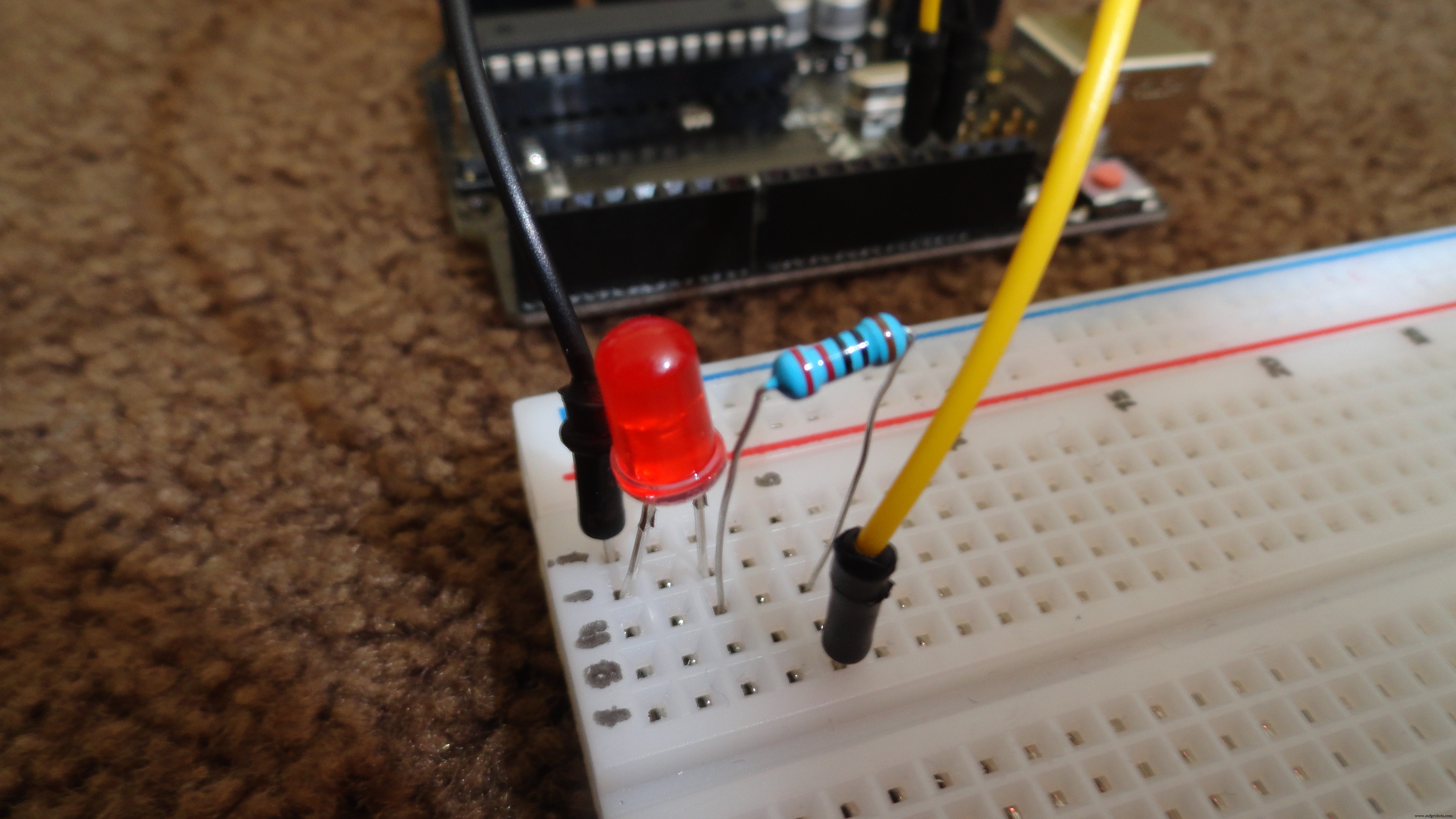

Arduino & Breadboard bereitlegen. Kurzes Jumperkabel: Arduino GND → erste Breadboard-Reihe. LED: langes Bein (Anode) in gleiche Reihe unter den Draht. 220 Ω Widerstand unter kurzes Bein (Kathode). Kurzes Jumperkabel unter Widerstand → Arduino Pin 13.

Schritt 2

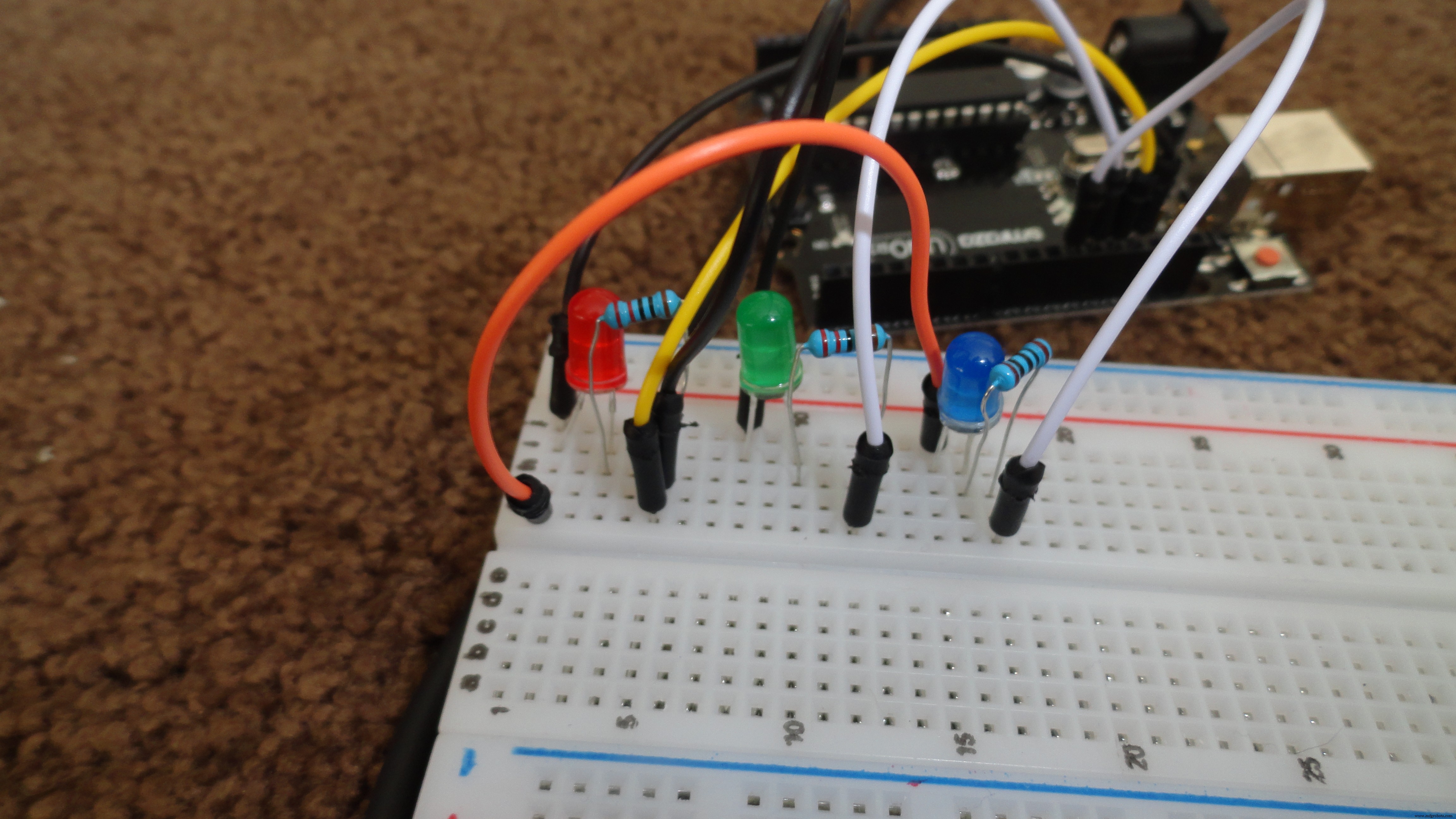

Jumperkabel zwischen Widerstand und gelbem Draht (erste LED) in neue Reihe. Zweite LED: langes Bein in neue Reihe, kurzes Bein über Widerstand an GND-Schiene (oder neuer Reihe mit GND-Verbindung). Enddraht → Arduino Pin 12.

Schritt 3

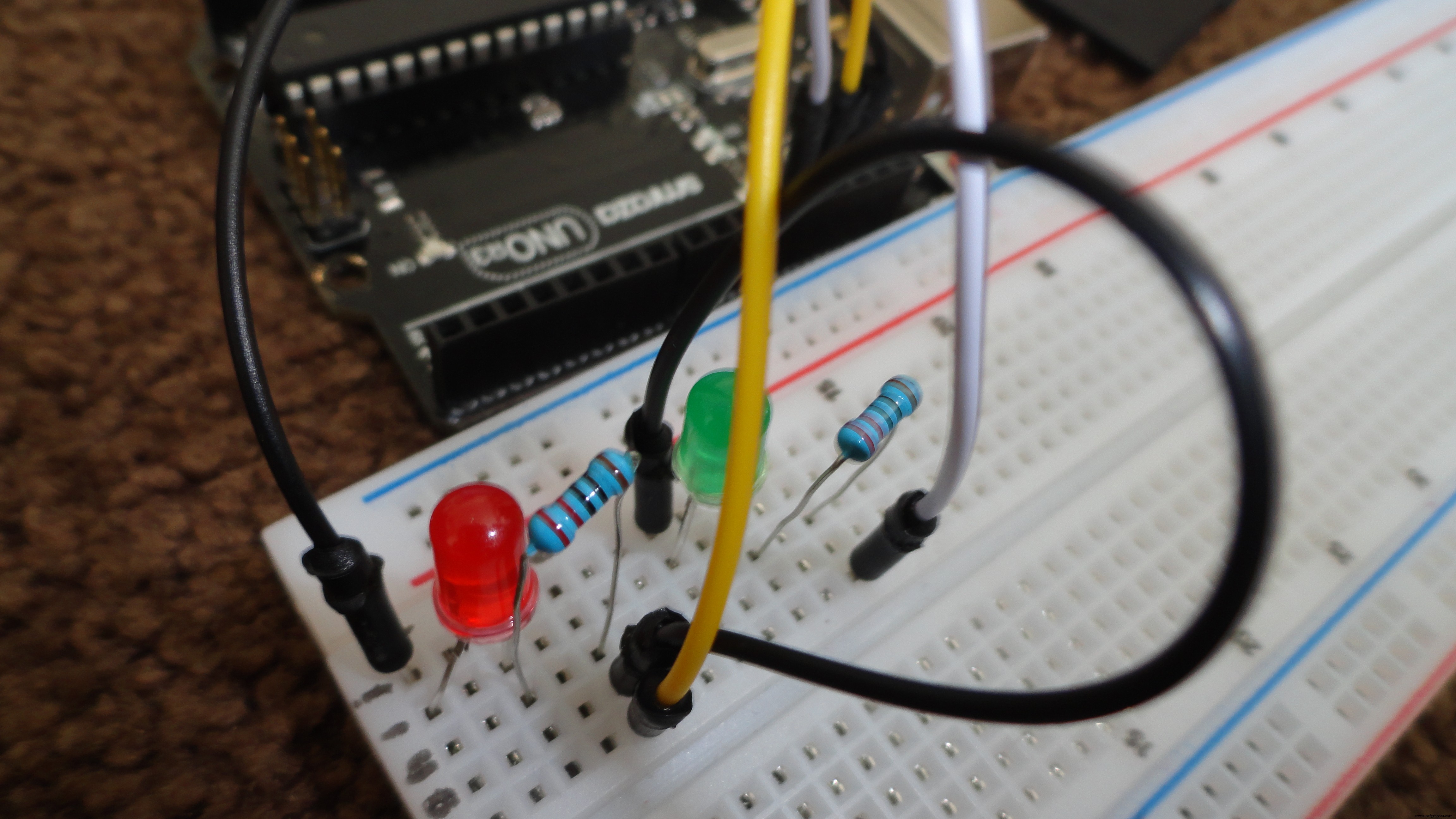

Draht unter erstes LED-Bein (Anode, lange Seite) → neue Reihe auf anderer Seite der zweiten LED. Dritte LED wie Schritt 1 aufbauen, Enddraht → Arduino Pin 11.

Schritt 4

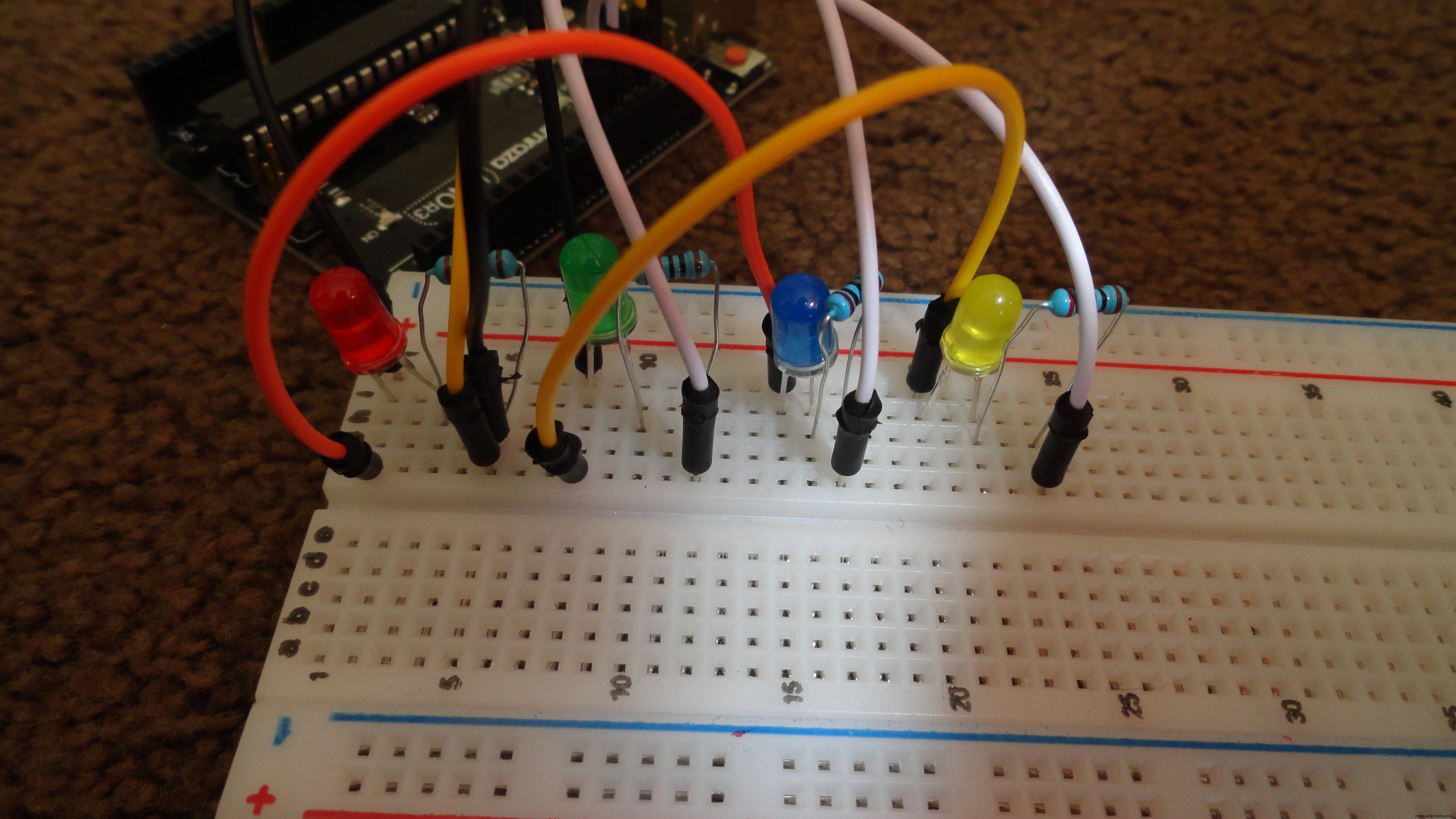

Jumper unter zweite LED → vierte LED wie Schritt 1, Enddraht → Arduino Pin 10. Programm hochladen. Fertiges Board:

Danke fürs Anschauen – Like hinterlassen!

Code

light sequencer

void setup() {
  pinMode(9, OUTPUT);
  pinMode(10, OUTPUT);
  pinMode(11, OUTPUT);
  pinMode(12, OUTPUT);
  pinMode(13, OUTPUT);
}

void loop() {
  digitalWrite(13, HIGH); digitalWrite(12, LOW); digitalWrite(11, LOW); digitalWrite(10, LOW); digitalWrite(9, LOW); delay(300);
  digitalWrite(13, LOW); digitalWrite(12, HIGH); digitalWrite(11, LOW); digitalWrite(10, LOW); digitalWrite(9, LOW); delay(300);
  digitalWrite(13, LOW); digitalWrite(12, LOW); digitalWrite(11, HIGH); digitalWrite(10, LOW); digitalWrite(9, LOW); delay(300);
  digitalWrite(13, LOW); digitalWrite(12, LOW); digitalWrite(11, LOW); digitalWrite(10, HIGH); digitalWrite(9, LOW); delay(300);
  digitalWrite(13, LOW); digitalWrite(12, LOW); digitalWrite(11, LOW); digitalWrite(10, LOW); digitalWrite(9, HIGH); delay(300);
}

Schaltplan

Layout der Schaltung:
