Arduino LED-Balkengraph gesteuert durch Potentiometer

Komponenten und Zubehör

Komponente	Menge
LED (beliebig)	10
Arduino UNO	1
Widerstand 220 Ω	10
Jumper-Kabel	13
Drehpotentiometer	1

Apps und Online-Dienste

Arduino IDE

Projektbeschreibung

Zehn LEDs sind an einen Arduino Uno und ein Potentiometer angeschlossen. Beim Drehen des Potentiometers leuchten die LEDs nacheinander auf – ein klassisches Beispiel für analoge Eingabe und digitale Ausgabe als Balkengraph.

Programmcode

const int analogPin = A0;        // Potentiometer an A0
const int ledCount = 10;         // Anzahl LEDs
int ledPins[] = {2, 3, 4, 5, 6, 7, 8, 9, 10, 11};  // LED-Pins

void setup() {
  for (int i = 0; i < ledCount; i++) {
    pinMode(ledPins[i], OUTPUT);
  }
}

void loop() {
  int sensorReading = analogRead(analogPin);
  int ledLevel = map(sensorReading, 0, 1023, 0, ledCount);

  for (int i = 0; i < ledCount; i++) {
    if (i < ledLevel) {
      digitalWrite(ledPins[i], HIGH);
    } else {
      digitalWrite(ledPins[i], LOW);
    }
  }
}

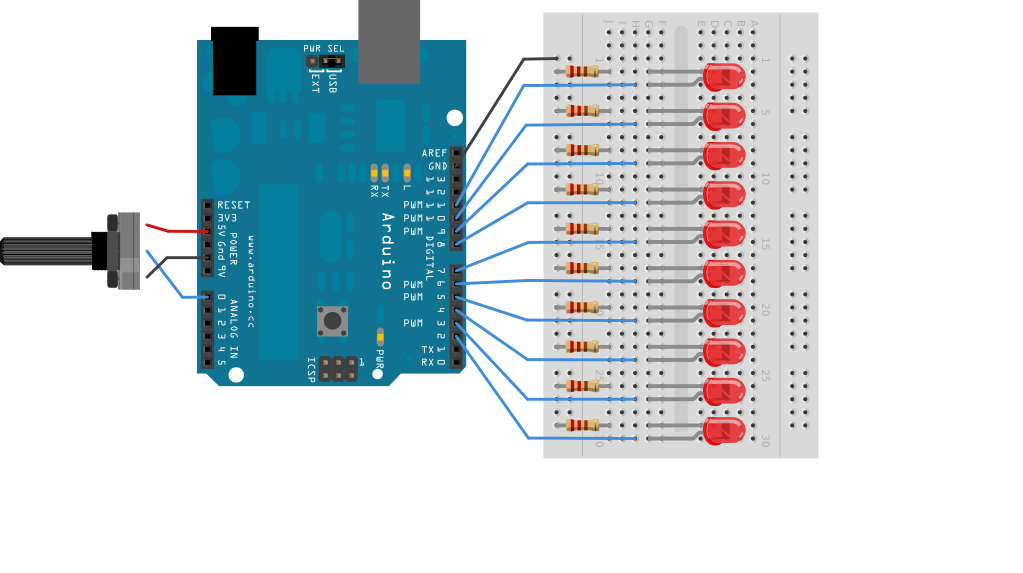

Schaltplan

Arduino LED-Balkengraph gesteuert durch Potentiometer

Verdrahtung: Potentiometer an 5V, GND und A0. Jeweils eine LED mit 220Ω-Vorwiderstand an Pins 2–11. Alle LED-Kathoden an GND.
