Gewindeschneiden auf der Drehbank: Schritt-für-Schritt-Anleitung für präzise Ergebnisse

Ein Gewinde ist eine helförmige Nut (Gang) auf zylindrischer/konischer Fläche – definiert durch Steigung, Flankenwinkel, Profil. Unterscheidung: Außen- (Bolzen) & Innen- (Mutter)gewinde. Funktionen: lösbare Verbindung (Schrauben), Bewegungsübertragung (Trapezgewinde), Verstellung.

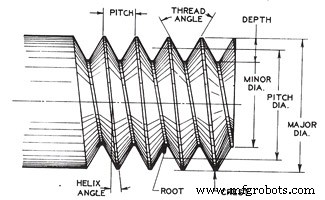

Wichtige Kenngrößen

• Steigung (P): Axialer Abstand benachbarter Gangspitzen (mm).
• Gang (Lead): Axialer Weg pro Umdrehung (bei Eintragsgewinde = P).
• Außen-Ø (d / D): Größter Durchmesser (Spitze zu Spitze).
• Kern-Ø (d₁ / D₁): Kleinster Durchmesser (Grund zu Grund).
• Flanken-Ø (d₂ / D₂): Mittlerer Durchmesser (Theoretisches Passmaß).
• Gänge pro Zoll (TPI): Bei Zollgewinden.
• Profilhöhe / Tiefe: Senkrechter Abstand Spitze–Grund.

Gewindeschneide-Verfahren auf der Drehbank (Einstich-Gewindewerkzeug)

1. Vordrehen: Werkstück auf Außen-Ø (Major-Ø) des Gewindes abdrehen.
2. Spannen: Werkstück in Spannfutter (oder zwischen Spitzen) – Konzentrizität prüfen.
3. Übersetzung einstellen: Schnellwechselgetriebe (Quick-Change Gearbox) auf gewünschte Steigung einstellen. Spindel ↔ Führungs-spindel Übersetzung fixiert Steigung.
4. Werkzeug einstellen: Gewindewerkzeug (HSS/HM, Profil 60°/55°/29°/30°) mit Gewindelehre (Schablone) exakt 90° zur Achse ausrichten (Flankenwinkel halbieren).
5. Nullsetzen: Quer- & Oberschlitten-Mikrometer auf 0.
6. Halbmutter (Half-Nut) zuschalten: Führungs-spindel greift in Halbmutter am Schlitten → zwangsläufiger Vorschub pro Spindelumdrehung = Steigung.
7. Einsatzzeitpunkt (Thread Chasing Dial / Graduated Dial): Wurmrad auf Führungs-spindel treibt Zifferblatt am Schlitten. Regel: Gerade Gangzahl → Einrasten an jeder Null-Linie. Ungerade → an jeder nummerierten Linie. Verhindert Versatz bei Mehrfachgängen.
8. Probeschnitt (Scratch Cut): Ohne Kühlmittel, leicht anritzen. Halbmutter auskuppeln, Drehbank stoppen, Werkzeug zurück, Schlitten zurückfahren.
9. Steigung prüfen: Steigungslehre (Screw Pitch Gauge). Stimmt? → Weiter.
10. Schruppgänge: Oberschlitten (Compound) 0,20–0,50 mm pro Schnitt (seitlich versetzt, meist 29°/30° Flanke). Kühlmittel (Schneidöl) verwenden.
11. Schlichtgänge: Annäherung an Endmaß: 0,025–0,075 mm/Schnitt.
12. Endmaß prüfen: Gewindemikrometer oder Drei-Draht-Methode (über Rollen).
13. Anfasen: Gewindeende anfasen (45°) – schützt ersten Gang vor Beschädigung.

Wichtige Hinweise

• Vorschub radial (Quer) oder über geschwenkten Oberschlitten (bessere Spanabfuhr, einseitiger Flankenschnitt).
• Rechtsgewinde: Werkzeug von rechts nach links (gegen Spindelrichtung). Linksgewinde: spiegelbildlich.
• Innengewinde: Bohrung auf Kern-Ø, Werkzeug gebogen/abgewinkelt, gleiche Prozedur.

Praxis-Tipps für Profis

• Gewindelehre (Ring/Lehrdorn) für Endkontrolle nutzen.
• Bei langen Gewinden: Stützlager (Lünette) gegen Durchbiegung.
• Edelstahl/Superlegierungen: HM-Werkzeug, niedrigere Schnittgeschwindigkeit, gutes Kühlmittel.
• Mehrfacheingangsgewinde: Versatz exakt berechnen (Lead = P × Eingänge), Chasing Dial beachten.
