Umfassender Leitfaden zu Fräsmaschinen-Operationen

Fräsmaschinen sind die vielseitigsten Werkzeugmaschinen der Zerspanung: Drehen, Planen, Nuten, Fasen, Bohren, Verzahnen, Konturfräsen – alles auf einer Maschine. Symmetrische & unsymmetrische Werkstücke.

Wichtigste Fräsoperationen

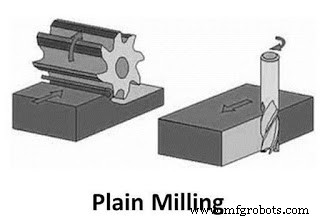

1. Plandfräsen (Plain / Slab Milling)

Fräserachse ∥ Bearbeitungsebene. Umfangsschneiden erzeugen ebene Fläche. Standardfräser (HSS/HM, gerade/geschrägte Zähne). Auf jeder Fräsmaschine möglich. Basisoperation.

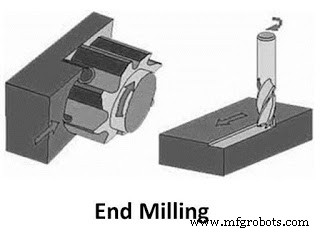

2. Stirnfräsen (End / Face Milling)

Fräserachse ⟂ Bearbeitungsebene. Stirn- & Umfangsschneiden wirken. Große Flächen, hohe Vorschübe, indexierbare Wendeschneidplatten (WSP) Standard. Auch für Nuten (Tauchen + Fräsen).

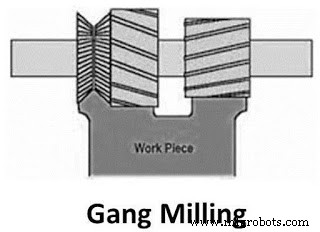

3. Gangfräsen (Gang Milling)

Mehrere Fräser (verschiedene Profile/Ø) auf einer Welle (Arbor) → komplexes Profil in einem Durchgang. Horizontale Spindel. Riesige Zeitersparnis bei Profilen (Keilriemenscheiben, Formwellen, Werkzeugleisten).

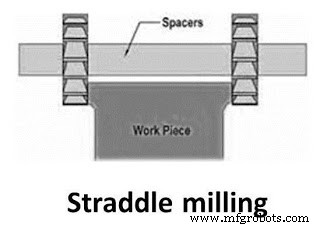

4. Pendelfräsen / Gegenlauffräsen (Straddle Milling)

Zwei (oder mehr) parallel angeordnete Scheibenfräser auf einem Arbor bearbeiten zwei parallele Senkrechtflächen simultan in einem Hub. Werkstück zwischen den Fräsern. Präzise Symmetrie, halbe Bearbeitungszeit.

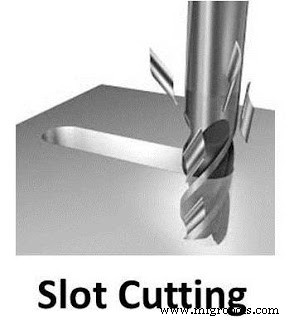

5. Nutenfräsen (Slotting)

Nuten (rechteckig, kreisförmig, T-, Nutensteine) mit Nutenfräser (zylindrisch, 3–4 Schneiden, Stirnschneiden zum Tauchen) oder Scheibenfräser. Auch auf Vertikalmaschinen mit Tauchvorschub.

6. Schrägfräsen (Angular Milling)

Flächen in Winkel zur Fräserachse. Schrägstellbare Fräser (Schwenkspindel, Universalmaschine) oder Winkelaufsatz. Für Keile, Schrägführungen, Zahnradschrägverzahnung.

Weitere Standardoperationen

• Drehen (auf Fräsmaschine mit Rundtisch / 4. Achse)
• Planen (Face Milling großflächig)
• Fasen / Radien (Chamfer / Radius Cutter)
• Bohren, Senken, Reiben (mit Bohrfutter im Spindelkegel)
• Verzahnen (Formfräsen, Wälzfräsen – CNC mit 4./5. Achse)
• Taschenfräsen, Konturfräsen (2,5D / 3D / 5-Achs)
• Gewindefräsen (Thread Milling – flexibler als Gewindeschneiden)

Praxis-Tipps

• Werkzeugwahl: HSS für Einzelteile/Weich, HM-WSP für Serie/Hart/High-Speed.
• Schnittdaten (v_c, f_z, a_p, a_e) aus Werkzeugkatalog / CAM-System.
• Kühlschmierstoff: Innenkühlung (IK) bei HM, Tiefe Nuten, Alu, Titan. MQL (Minimalmengenschmierung) bei Guss/Stahl.
• Spannung: Nullpunkt-Spannsystem, Vakuum, Magnet, Schraubstock – vibrationsfrei!
• Werkzeugweg: Trochoidal / High-Speed-Cutting (HSC) für hohe Zerspanvolumen bei niedriger Kraft.

Fazit

Fräsmaschinen decken das breiteste Spektrum zerspanender Operationen ab. Kenntnis der Grundoperationen (Plan, Stirn, Gang, Pendel, Nut, Schräg) + moderne Strategien (HSC, Trochoidal, 5-Achs) = Basis für effiziente NC-Programmierung & Prozessauslegung.
