Fräsmaschine verstehen: Aufbau, Hauptkomponenten & Funktionsweise

Fräsmaschinen zerspanen Metall durch rotierende Mehrschneidenwerkzeuge (Fräser). Schnittbewegung: Fräserrotation. Vorschubbewegung: Werkstück (Tisch) oder Fräserkopf. Bearbeitung: Nuten, Profile, Bohrungen, Ebenen, 3D-Konturen.

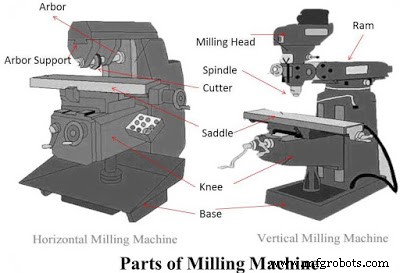

Hauptbaugruppen (Horizontal & Vertikal)

1. Maschinenbett (Base / Bed)

Grauguss (GGG/GTW), Hohlguss mit Rippen. Fundament, trägt alle Lasten, dämpft Schwingungen. Integrierter Kühlmittelbehälter & Späneförderer.

2. Säule (Column)

Vertikal auf Bett. Führungen für Knie (Konsolenfräse) oder Fräskopf (Bettfräse). Hohlraum für Getriebe, Motorspindel, Gegengewichte, Hydraulik.

3. Knie (Knee) – nur Konsolenfräse

Erstes bewegtes Teil. Vertikal verfahrbar (Z) auf Säulenführungen. Grauguss. Träger für Sattel & Tisch. Antrieb: Trapezgewinde / Kugelgewinde + Servomotor (CNC) oder Handkurbel.

4. Sattel (Saddle)

Zwischen Knie & Tisch. Querverfahrweg (Y) auf Knieführungen. Grauguss. T-Nuten für Direktspannung möglich.

5. Tisch (Table)

Werkstückträger. T-Nuten (DIN 650) für Spannbacken, Prismen, Nullpunktsysteme. 3 Freiheitsgrade:
• Z: Knie hoch/runter
• Y: Sattel quer
• X: Tisch längs (Futtermutter/Gewinde oder Linearantrieb)
Vorschub: Sperrklinke/Ratsche (manuell) oder Servo (CNC).

6. Ausleger / Überhangarm (Overarm / Overhanging Arm)

Nur Horizontalfräse. Auf Säule gelagert, trägt Arbor-Stütze (Arbor Support) am freien Ende. Stabilisiert lange Arbors.

7. Spindel (Spindle)

Herzstück. Rotiert Werkzeug (Vertikal) oder Arbor (Horizontal). Motorintegriert (Motorspindel) oder riemen-/zahnradgetrieben. Kegelaufnahme (SK/BT/HSK/CAT). Präzisionslager (Hybrid-Keramik, ölfettgeschmiert).

8. Arbor (Werkzeugwelle)

Verlängerung der Spindel (Horizontal). Nimmt Scheibenfräser, Wellenfräser, Sägeblätter auf. Keil/Nut-Zentrierung, Zugbolzen-Spannung. Stützen (Arbor Supports) verhindern Durchbiegung.

9. Arbor-Stützen (Arbor Supports)

Einstellbare Lagerböcke am Ausleger. Führen Arbor spielfrei. 1–2 Stützen je nach Länge.

10. Fräskopf (Milling Head) – Vertikalmaschine

Oberer Abschluss der Spindel. Enthält: Spindel, Antrieb, Getriebe, Kühlung, Steuerung, Werkzeugwechsler (bei CNC). Schwenkbar (±90°–±110°) für 5-Seiten/5-Achs.

11. Ram (Schlitten) – Vertikalmaschine

Entspricht Ausleger. Tragarm für Fräskopf. Horizontal verfahrbar (Y/Z) auf Säule. Bei Portalmaschinen: Querträger (Crossrail).

Arbeitsablauf (Grundprinzip)

1. Werkzeug spannen (Spindel / Arbor) – Rundlauf prüfen.
2. Knie/Tisch positionieren (Nullpunkt festlegen).
3. Werkstück spannen (Spannbacken, Vakuum, Magnet, Nullpunkt) – ausrichten.
4. Steuerung: Nullpunkte, Werkzeugdaten (Länge, Radius), Schnittdaten laden.
5. Spindelstart → Drehzahl, Kühlung an.
6. Vorschubbewegungen (X/Y/Z interpoliert) führen Werkzeug entlang Kontur.
7. Werkzeug bleibt rotierend; Werkstück (Tisch) oder Kopf bewegt sich.
8. Späneabfuhr, Kühlung, Prozessüberwachung (Kraft, Akustik, Leistung).

Horizontale vs. Vertikale Spindel – Kurzvergleich

Fazit

Kenntnis der Baugruppen ist Basis für: Wartung (Schmierung, Spielkontrolle), Fehlerdiagnose (Vibration, Maßabweichung), Maschinenauswahl, NC-Programmierung (Kinematik, Arbeitsraum, Kollisionsprüfung). Moderne CNC-Bearbeitungszentren integrieren alle Funktionen in einer hochsteifen, thermostabilen Struktur mit volldigitaler Antriebs- & Prozessregelung.
