Schweißverfahren im Überblick: Arten, Techniken & Anwendungen

Schweißen = dauerhaftes Fügen gleichartiger/ungleichartiger Metalle (und Kunststoffe/Keramiken) durch Wärme und/oder Druck, mit/ohne Zusatz. Unverzichtbar in jeder Fertigungsindustrie. Schweißbarkeit hängt ab von: Schmelzpunkt, Wärmeleitfähigkeit, therm. Ausdehnung, Oberflächenzustand, Gefügeveränderung.

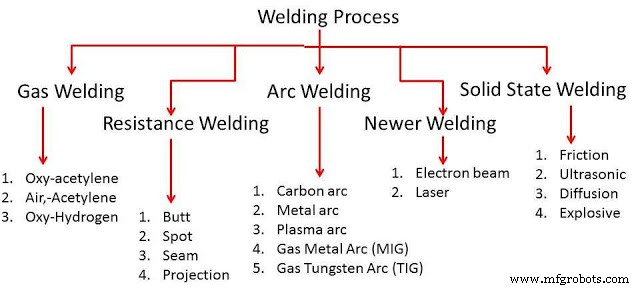

Hauptgruppen nach DIN EN ISO 4063 / AWS

1. Druckschweißen (Plastisches Schweißen / Solid State Welding)

Werkstücke auf plastische Temperatur (0,5–0,8 T_Schmelze) erhitzt, dann unter Druck gefügt. Kein Schmelzbad. Kein/gering Zusatz.

• Schmiedeschweißen (Forge): Klassisch (Schmiede), heute Walzschweißen (Kassetten)
• Widerstandsschweißen (Resistance): Joulesche Wärme an Kontaktfläche + Druck. Punkt (Spot), Naht (Seam), Stumpf (Butt/Flash), Bolzen (Projection). Hochautomatisiert (Auto-Karosserie).
• Reibschweißen (Friction): Reibwärme durch Relativbewegung + Axialdruck. Wellen, Achsen, Bohrgestänge.
• Ultraschallschweißen: Hochfrequente Schwingung + Druck → Dünnblech, Drähte, Kunststoffe.
• Explosionsschweißen: Detonationsdruck → Verblockung ungleicher Metalle (Cladding).
• Diffusionsschweißen: Hohe T + Druck + Zeit → Atomare Diffusion (Luftfahrt, Turbinenschaufeln).

2. Schmelzschweißen (Fusion Welding) – Kein Druck

Nahtzone aufschmelzen → Erstarrung. Mit/ohne Zusatz.

• Gasschweißen (Oxyfuel): Acetylen/O₂, Propan/O₂. Vielseitig (Schweißen, Löten, Schneiden, Härten). Mobil, kein Strom.
• Lichtbogenschweißen (Arc Welding): Bogen zwischen Elektrode & Werkstück (6.000–7.000 °C).
   • Handbogen (MMA/SMAW): Umhüllte Stabelektrode. Universal, Baustelle, Reparatur.
   • MIG/MAG (GMAW): Endlosdraht, Schutzgas. Hochproduktiv, automatisierbar.
   • WIG (GTAW): Wolfram, Schutzgas, Zusatz separat. Höchstqualität, alle Metalle.
   • Fülldraht (FCAW): Pulvergefüllter Draht (selbstschützend/gasgeschützt). Hochauftrag, Baustelle.
   • UP (SAW): Bogen unter Pulverdecke. Sehr tief, hochproduktiv, Längsnähte (Rohre, Behälter).
   • Plasma (PAW): Konstriktorter Bogen. Präzision, Mikro-Schweißen, Schlüsselloch (Keyhole).
• Thermitschweißen (Exothermic): Al/Fe₂O₃ Reaktion → 2.500 °C. Schienenstöße, Gussreparatur.
• Elektronenstrahl (EBW): Fokussierter e⁻-Strahl im Vakuum. Tiefe, schmale Naht, minimale Wärmeeinflusszone (Luftfahrt, Getriebe).
• Laserstrahl (LBW): Fokussierter Laser (Faser, CO₂, Scheibe). Hochpräzise, schnell, automatisierbar (Auto, Medizintechnik, Batterien).

3. Kalt- / Festphasenschweißen (Solid State – ohne Schmelzen)

Nur Druck (manchmal moderate Erwärmung) → Diffusion/Verblockung.

• Ultraschall, Reibung, Explosion, Diffusion (s. o.)
• Kaltdruckschweißen (Cold Pressure): Drähte, Folien, Kabelverbindungen (Al/Cu).
• Rollschweißen: Cladding, Bimetallbänder.

Die 4 industriell dominierenden Prozesse im Detail

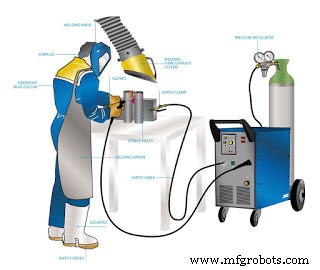

1. Lichtbogenschweißen (Arc) – Der Allrounder

Bogen zwischen Anode (+) & Kathode (–). Plasmastrahl leitet Strom, Ionen bombardieren Kathode → Wärme. Elektrode verbrauchbar (Stab, Draht, Fülldraht) oder nicht (WIG, Plasma). Zentrumstemperatur 6.000–7.000 °C.

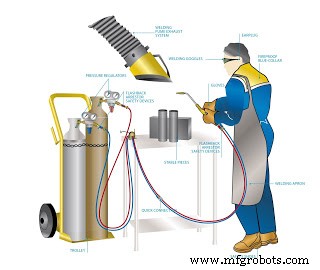

2. Gasschweißen (Oxyfuel) – Der Klassiker

Brenngas + Sauerstoff → Konzentrierte Flamme (3.100 °C bei C₂H₂). Schmilzt Grundwerkstoff & Fülldraht. Universell, mobil, auch für NE-Metalle, Löten, Schneiden.

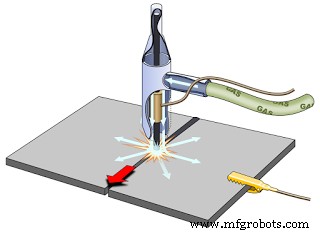

3. MIG/MAG (GMAW) – Der Produktivitäts-Champion

Endlosdraht = Elektrode & Zusatz. Schutzgas (Ar/CO₂/Mischung) schützt Schmelzbad. Hoher Strom, hohe Vorschubgeschwindigkeit. Drahtvorschub über Antriebskraft (Push/Pull/Push-Pull).

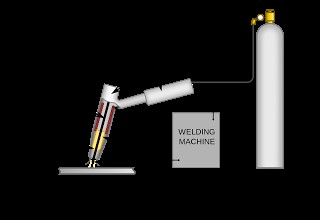

4. WIG (GTAW) – Der Qualitätsmeister

Wolfram-Elektrode (nicht verbrauchbar). Schutzgas (Ar/He). Zusatzdraht manuell/automatisch. AC für Al/Mg (Oxidhautdurchbrechung), DC für Stahl/Edelstahl/Ni. Präziseste Lichtbogentechnik.

Weiterführend

Auch lesen: MIG vs. WIG – Detaillierter Vergleich

Fazit

Kein "bestes" Verfahren – nur das passende für: Werkstoff, Dicke, Nahtgeometrie, Qualität (Optik, Dichtigkeit, Festigkeit), Serie, Automatisierungsgrad, Budget, Umgebungsbedingungen. Moderne Fertigung kombiniert oft: Laser/Hybrid für Geschwindigkeit, WIG für Wurzeln, MIG für Füllen, Widerstand für Punkte.
