CNC-Kupferbearbeitung: Präzision, Anwendungen & Branchenvorteile

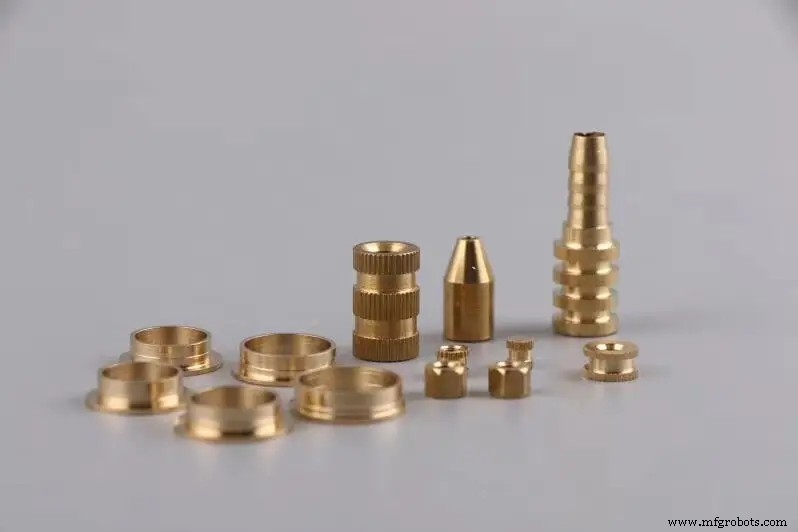

Die CNC-Kupferbearbeitung ist einer der präzisesten Metallbearbeitungsdienste für die Fertigung von Kupferteilen in diversen Branchen. Kupfer ist duktil, formbar und ein hervorragender Wärme- und Stromleiter. Diese Eigenschaften machen es zur idealen Wahl für die CNC-Bearbeitung. CNC-gefertigte Kupferteile finden Verwendung in Automobil, Luftfahrt, Medizintechnik und weiteren Industrien. Kupfer gehört zu den am leichtesten bearbeitbaren Materialien, was Zerspanern erlaubt, die Materialeigenschaften voll auszuschöpfen.

Dieser Artikel vermittelt alle Informationen zur CNC-Kupferbearbeitung, ihren Anwendungen und den vor der Bearbeitung zu berücksichtigenden Faktoren. Wenn Sie die Eigenschaften, Vor- und Nachteile jeder Legierung kennen, können Sie die ideale Kupferlegierung gemäß Ihren Konstruktionsanforderungen wählen.

Gängige Kupferkennzahlen & Kupferlegierungen für die CNC-Bearbeitung

Die häufigsten Kupferkennzahlen in der CNC-Bearbeitung:

Kupfer 101 (C10100):

Reinstkupfer mit 99,9 % Cu. Dient als Basis für Bronze- und Messinglegierungen. C10100 (sauerstofffreies Elektronenkupfer, OFE) enthält ca. 0,0005 % Sauerstoff. Es ist die teuerste dieser Kupferqualitäten.

Kupfer C110 (C11000):

Elektrolytisches Zähkupfer, leichter zu bearbeiten als Kupfer 101. C11000 ist die beliebteste elektrolytische Kupferqualität. Enthält allgemein < 50 ppm metallische Verunreinigungen (einschl. Schwefel). Hohe Leitfähigkeit bis 100 % IACS (International Annealed Copper Standard).

Elektrolytisches Zähkupfer stammt von Kathodenkupfer (elektrolytisch raffiniertes Kupfer). Dabei wird Kupferverbindung in Lösung gebracht und durch Stromzufuhr gereinigt. Daher enthält die meisten elektrolytischen Kupfer weniger Verunreinigungen als andere Qualitäten.

Bronze:

Legierung aus Zinn, Kupfer und Phosphor – bekannt für Härte und Festigkeit. CNC-bearbeitete Bronze dient zur Herstellung von Lagern und Getrieben.

Messing:

Legierung aus Zink und Kupfer – bekannt für gute Zerspanbarkeit und Härte. Messing wird zu reibungsarmen, komplexen Teilen verarbeitet: Ventile, Getriebe, Lager, Schlösser. Auch für Außenanwendungen (Salzwasser, Verunreinigungen) geeignet.

Vor- und Nachteile von CNC-Kupferteilen

Die meisten heutigen CNC-Kupferteile haben spezifische Vor- und Nachteile.

Vorteile

Generell weisen die meisten CNC-Kupferteile gute Zerspanbarkeit, Duktilität und Schlagfestigkeit auf. Sie zeigen hohe thermische und elektrische Leitfähigkeit, Korrosionsbeständigkeit und Verschleißfestigkeit.

Ein weiterer Vorteil: gute Umformbarkeit bei Warm- und Kaltbearbeitung. Zudem sind CNC-Kupferteile mit verschiedenen kosteneffizienten Oberflächenbehandlungen kompatibel.

Nachteile

Trotz umfassender Vorteile gibt es Nachteile: Nicht alle Kupferwerkstoffe eignen sich für Prozesse wie Punktschweißen, Lichtbogenbeschweißen etc. Zudem haben verschiedene Kupferqualitäten unterschiedliche Korrosionsbeständigkeit – einige CNC-Kupferteile sind in Atmosphären mit aktiven Substanzen korrosionsanfällig.

Vorsichtsmaßnahmen bei der CNC-Bearbeitung von Kupfer

Kupfer lässt sich leichter bearbeiten als Aluminium oder Stahl gleicher Festigkeit. Für optimale Ergebnisse sind jedoch folgende Punkte zu beachten:

Richtige Kupferqualität wählen:

Kupfer ist seit Jahren erfolgreich im Einsatz, zählt aber zu den teuersten Materialien. C101 ist schlechter zerspanbar als C110 und weniger kosteneffizient. Die Materialwahl hängt von den Anforderungen Ihrer Anwendung ab.

Vorschubgeschwindigkeit festlegen:

Die Vorschubgeschwindigkeit ist die Geschwindigkeit, mit der das Schneidwerkzeug in das Werkstück eingreift. Sie muss vor der Bearbeitung korrekt eingestellt werden, da sie Qualität, Werkzeugstandzeit und Oberflächengüte der Kupferteile beeinflusst. Kupfer leitet Wärme schnell ab – zu hohe Vorschübe erhöhen den Werkzeugverschleiß über die Zeit.

Design for Manufacturability (DFM):

Vor der Bearbeitung müssen Designanforderungen und -spezifikationen geklärt sein. Dies hilft, die benötigte Funktionalität der Kupferteile zu erreichen. Empfohlene Designpraktiken: Anzahl der Spannungen reduzieren, Maßkontrollen einplanen, tiefe Kavitäten mit kleinen Radien vermeiden.

Passende Werkzeugwerkstoffe wählen:

Viele Bronzelegierungen sind weich und leichter zerspanbar als Aluminium und Stahl gleicher Festigkeit. Dies kann Spanbildung und Werkzeugverschleiß begünstigen. Daher ist die Wahl geeigneter Werkzeugwerkstoffe wichtig. Schnellarbeitsstahl (HSS) eignet sich für die CNC-Kupferbearbeitung.

Oberflächenveredelung & Nachbehandlungsoptionen

Kupfer wird oft wegen seiner thermischen und elektrischen Leitfähigkeit eingesetzt. Daher sind viele bei anderen Metallen übliche Oberflächenveredelungen ungeeignet, da sie diese Eigenschaften beeinträchtigen. Geeignete Oberflächenbehandlungen für Kupfer:

Elektropolieren:

Kupfer kann elektropoliert werden, um eine extrem glatte, glänzende Oberfläche zu erzielen. Dabei wird eine winzige Materialsicht von der Oberfläche abgetragen (typ. 0,0025–0,0635 mm). Elektropolieren verbessert die Korrosionsbeständigkeit weiter, ohne die Leitfähigkeit zu beeinträchtigen.

Galvanisieren:

Metallbeschichtung von Kupfer dient oft dazu, Oxidation der Außenschicht zu verhindern, während elektrische und thermische Leitfähigkeit erhalten bleiben. Insbesondere Edelmetallbeschichtungen (Silber, Gold) bieten niedrigen Kontaktwiderstand, exzellente elektrische Leitfähigkeit und Lötbarkeit.

Fazit

Kupfer und Kupferlegierungen sind für ihre exzellente Zerspanbarkeit und vorteilhaften Eigenschaften bekannt. Der Erfolg Ihres CNC-Kupferprojekts hängt jedoch vom gewählten CNC-Bearbeitungspartner ab. Sans Machining liefert Präzisionsbauteile für diverse Branchen: Elektronik, Maschinenautomation, Industriedesign, Maschinenhandel etc. Wir unterstützen innovative Unternehmen bei der präzisen Fertigung von Kupferteilen unter Einhaltung von Oberflächenfinish, Genauigkeit und Toleranzanforderungen.
