Vertikales vs. Horizontales Fräsen: Auswahl der idealen Methode für Ihre Projekte

Fräsen ist heute einer der am häufigsten verwendeten Prozesse in der Metallfertigungsindustrie. Es dient zur Herstellung vieler gängiger und wichtiger Produkte, die wir täglich nutzen. Fräsen bedeutet, rotierende Schneidwerkzeuge zum Materialabtrag von einem fest eingespannten Werkstück einzusetzen. Beim Fräsen bleibt das Werkstück stationär, während sich das Schneidwerkzeug dreht. Wenn das rotierende Werkzeug gegen das Werkstück gedrückt wird, trägt es Material ab. (Was ist CNC-Fräsen, alles über CNC-Fräsen)

Obwohl alle Fräsbearbeitungen derselben Grundformel folgen, gibt es verschiedene Fräsmaschinenty. Jeder Typ hat einzigartige Eigenschaften, spezifische Nachteile und Vorteile, meist unterteilt in vertikale Bearbeitungszentren (VMC) und horizontale Bearbeitungszentren (HMC). In diesem Artikel besprechen wir horizontales und vertikales Fräsen und deren Unterschiede.

Was ist Vertikales Fräsen?

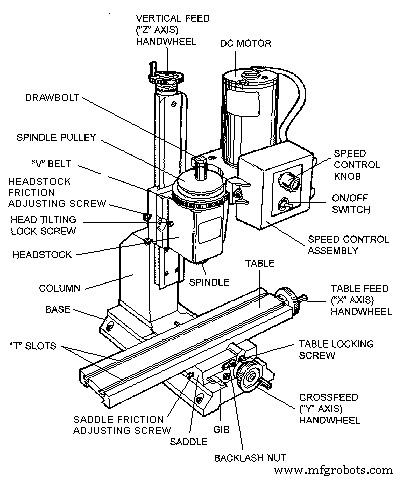

Vertikale Fräsmaschinen sind der am häufigsten verwendete Typ, mit einem vertikalen Schneidkopf oder Spindel, der das Schneidwerkzeug hält und es relativ zum Werkstück rotiert. Da der Schneidkopf vertikal fixiert ist, bewegen sich andere Maschinenteile entlang einer oder mehrerer Achsen, um das Material in die korrekte Position für das Fräsen zu bringen. Die Spindel bewegt sich auf und ab, um Material durch Andrücken auf das Werkstück abzutragen.

Vertikale Fräsmaschinen eignen sich ideal für einseitige Projekte, wie Bearbeitung großer Metallplatten und Senkformen. Es gibt im Wesentlichen zwei Arten: Bettfräsen und Konsolenfräsen (Turret Milling) – mit unterschiedlichen Funktionen und einzigartigen Vorteilen.

Konsolenfräsen (Turret Milling):

Spindel und Arbeitstisch können senkrecht und parallel zur Achse bewegt werden. Da sie die Materialposition in zwei Richtungen manipulieren können, sind Konsolenfräsmaschinen sehr vielseitig. Tatsächlich investieren die meisten Fertigungsbetriebe in Konsolenfräsmaschinen wegen ihrer Fähigkeit, multiple Fräsoperationen durchzuführen. Der Hauptnachteil: Größere Blöcke auf einem Drehtisch zu montieren wird unpraktisch. Diese Fräsmaschinen sind generell auf kleinere Teile beschränkt, da bei größeren Teilen die Zwei-Achs-Bewegung schwierig sein kann.

Bettfräsen (Bed Milling):

Für größere Teile greifen die meisten Betriebe auf Bettfräsmaschinen zurück. Bei manchen Maschinen kann die Spindel angehoben oder abgesenkt oder vor und zurück bewegt werden (X- und Y-Achse), während das Werkstück entlang des Betts bewegt wird. Die Spindelbewegung kombiniert mit der horizontalen Tischbewegung ermöglicht das Fräsen verschiedener Tiefen und Formen. Im Vergleich zu Konsolenfräsen eignet sich diese Maschine hervorragend für Projekte mit großen und schweren Werkstücken.

Vertikales Fräsen – Vor- & Nachteile

Die Vorteile

Beliebtheit:

Vertikale Bearbeitungszentren machen die überwältigende Mehrheit der Fräsmaschinen in der gesamten Industrie aus. Ihre Kosten sind generell niedriger als horizontale Bearbeitungszentren, was sie zu einer klugen Investition macht. Da diese Frästypen sehr verbreitet sind, verfügen immer mehr qualifizierte Bediener in der Industrie über die Fähigkeit, diese Maschinen zu bedienen.

Einfache Bedienung:

Durch das Strukturdesign von VMCs haben Bediener bei der Nutzung bessere Sicht. Das erleichtert das Erkennen und Korrigieren potenzieller Probleme im Fräsprozess. Benutzerfreundliche CNC-Steuerungen machen die Programmierung einfach. Bediener verbringen weniger Zeit mit Einrichtung und Programmierung und können sich mehr darauf konzentrieren, die Projektspezifikationen bei höchsten Ansprüchen zu erfüllen.

Produktionsvorteile:

Die von VMC gebotene Sicht eignet sich hervorragend für die Herstellung großer Platten. Aufgrund der einfachen Handhabung ist VMC ideal für weniger komplexe Aufträge mit kleinerer Stückzahl. Für schnelle Fräsoperationen sind diese Maschinen die ideale Lösung.

Kosteneinsparung:

Wegen des kleineren Gehäuses und weniger komplexer interner Teile sind Maschinen- und Projektkosten auf der Vertikalfraise niedriger als auf der Horizontalfraise. Ihre geringeren Anschaffungskosten bedeuten meist, dass Produktionskosteneinsparungen an Kunden weitergegeben werden.

Einfachheit:

Die Vertikalfraise benötigt keine zusätzlichen Vorrichtungen, Bedienung und Wartung sind relativ einfach. Je kleiner die Lernkurve, desto kürzer die Stillstandzeiten.

Verfügbarkeit:

Da Vertikalfrasmaschinen häufiger sind, lassen sich Ersatzteile oder Reparaturhilfe später leicht finden. Diese Verfügbarkeit ist besonders nützlich, wenn Sie schnell eine Fräsmaschine benötigen und sofort loslegen wollen, da sie meist am einfachsten zu beschaffen sind.

Platzbedarf:

Im Vergleich zu Horizontalfrasmaschinen benötigen Vertikalfrasmaschinen weniger Stellfläche. Für den Inhaber einer kleinen Werkstatt bedeutet das mehr Arbeitsraum oder Platz für andere Maschinen.

Geringe Investition:

Weil sie einfach zu bedienen sind und keine große Anfangsinvestition wie Horizontalfrasmaschinen erfordern, können Vertikalfrasmaschinen ideal für Fräsneulinge oder gerade gegründete Unternehmen sein.

Die Nachteile

Vertikale Fräsmaschinen können im Allgemeinen nicht mit Horizontalfrasmaschinen in puncto Produktionsausstoß konkurrieren. Sie sind nicht die beste Wahl in Bezug auf Zeit- und Kosteneffizienz für große und komplexere Bearbeitungsoperationen.
Verglichen mit Horizontalfrasmaschinen haben sie meist einen schwächeren Motor und bieten nicht so hohe Ausbringungsraten.
Für Vertikalmaschinen können schwerere Materialien problematisch sein, da sie schwer anzuheben und abzusenken sind.

Was ist Horizontales Fräsen?

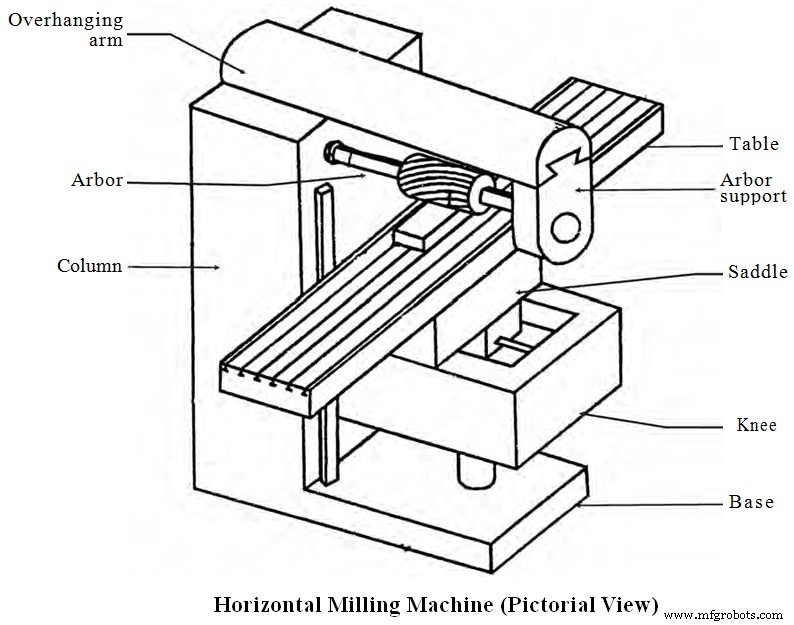

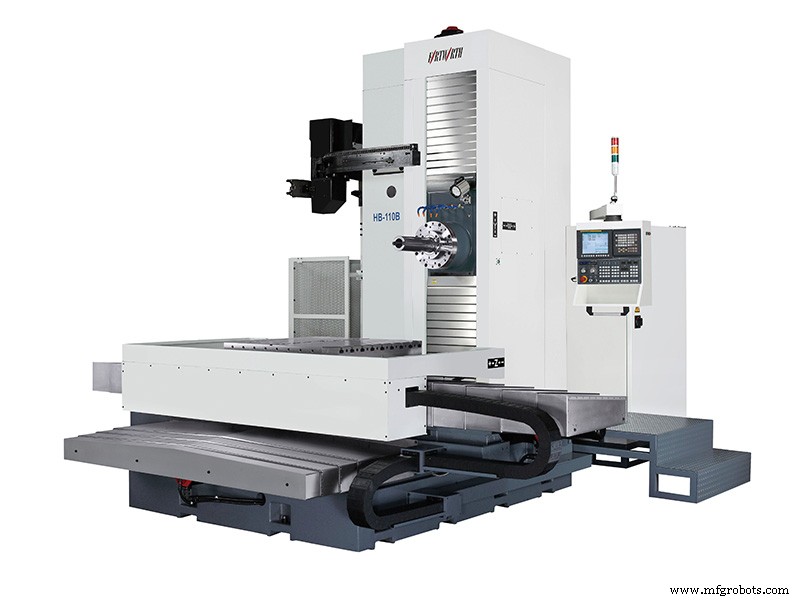

Im Gegensatz zu Vertikalfrasmaschinen verwenden Horizontalfrasmaschinen keine feste Spindel. Stattdessen nutzen sie einen schneidkopfförmigen Aufbau ähnlich einer kleinen Kreissäge, der auf einer horizontalen Spindel montiert ist.

Bei einer Horizontalfrasmaschine verläuft die Hauptspindel parallel zum Boden, und ein kleinerer, aber dickerer Schneidkopf drückt gegen das Werkstück und trägt Material ab. Aufgrund der Struktur können sie mehrere Fräser in verschiedenen Winkeln einsetzen. Das bedeutet, sie können komplexe mehrseitige Bearbeitungen am Material durchführen.

Zudem kann die Horizontalfrasmaschine in einem größeren Bereich des gesamten Betts verfahren, sodass längere und schwerere Teile in einem Arbeitsgang bearbeitet werden können.

Horizontales Fräsen – Vor- & Nachteile

Die Vorteile

Spanabfuhr:

Durch die Auslegung der Horizontalfrasmaschine hilft die Schwerkraft, Späne während des Schneidens herauszuziehen. Dies fördert bessere Oberflächenqualität und längere Werkzeugstandzeit.

Robuste Struktur:

Die Horizontalfrasmaschine ist schwerer gebaut und kann größere Produktionslose bewältigen. Unter bestimmter Arbeitsbelastung verlängert die Struktur jedes Maschinenteils die Lebensdauer. Im Vergleich zu Vertikalfrasen bedeutet diese robuste Struktur weniger Vibration, weniger Durchbiegung und stabileren Betrieb.

Produktivität:

Dank 4-Achsen-Grabstein und integriertem Palettenwechsler steigern diese Maschinen die Produktivität. Dieses Merkmal eignet sich hervorragend für komplexe und große Arbeitslasten. Durch das mechanische Design kann eine Horizontalfrasmaschine bis zu drei separate Bearbeitungswerkzeuge gleichzeitig einsetzen. Ideal für Produktionskosten und Zeiteffizienz.

Teilekomplexität:

Horizontalfrasen sind die erste Wahl für komplexere Projekte. Diese Maschinen sind vielseitiger als Vertikalmaschinen und können an mehr Seiten arbeiten. Sie eignen sich auch für schwerere Werkstücke und es ist wünschenswert, eine oder mehrere Nuten in einem Werkstück zu schneiden. Horizontalfrasen neigen auch dazu, Nuten zu erstellen. Sie sind für schwerere Materialien geeignet.

Die Maschine kann auch zusätzliche Fräser für verschiedene Anwendungen bereitstellen, besonders für effektiveres Eintauchen in Nuten. Bei manchen Horizontalfrasmaschinen kann der Bett gedreht werden, um Fräsen in mehreren Winkeln statt strikt horizontaler Ebene zu ermöglichen.

Geschwindigkeit:

Wenn Sie eine Maschine mit hoher Ausbringung und schneller Durchlaufzeit benötigen, ist die Schnittgeschwindigkeit einer Horizontalfrasmaschine höher als bei einer Vertikalfrasmaschine, und sie kann sogar mehrere Teile gleichzeitig schneiden. Diese Geschwindigkeit beeinträchtigt die Genauigkeit nicht, weshalb sie mächtige Werkzeuge für detaillierte oder langlaufende Projekte sind.

Kapazität:

Horizontalfrasmaschinen haben größere Produktionskapazität als Vertikalfrasmaschinen. Sie bewältigen große, sperrige oder schwere Objekte mühelos und können tiefere Schnitte ausführen. Sie helfen auch bei komplexen oder mehrseitigen Projekten.

Haltbarkeit:

Weil Horizontalfrasmaschinen mehr sperrige Materialien bewältigen können, sind sie langlebig.

Die Nachteile

Obwohl Horizontalmaschinen ihre Vorteile haben, ist ein möglicher Nachteil der Preis. Diese Kosten können drei- bis viermal so hoch sein wie bei einer Vertikalfraise.

Horizontalfrasmaschinen können auch schwieriger zu überwachen sein, da Bauteile verdeckt sind und die Sicht auf das Projekt durch das Design begrenzt ist. Sie sind auch größer, was die Aufstellung in begrenzten Arbeitsräumen erschwert.
Ein weiterer Faktor: Diese Fräsmaschinen sind nicht so verbreitet wie Vertikalfrasmaschinen, sodass die Suche nach Ersatzteilen oder qualifiziertem Personal bei Bedarf schwieriger sein kann.

Horizontalfrasmaschinen benötigen mehr Stellfläche als Vertikalfrasmaschinen. Wenn Sie begrenzte Fläche haben, aber dennoch Geschwindigkeit und physische Kapazitäten einer Horizontalmaschine benötigen, erwägen Sie die Zusammenarbeit mit einem externen Teilehersteller.

Unterschied zwischen Vertikalem und Horizontalem Fräsen

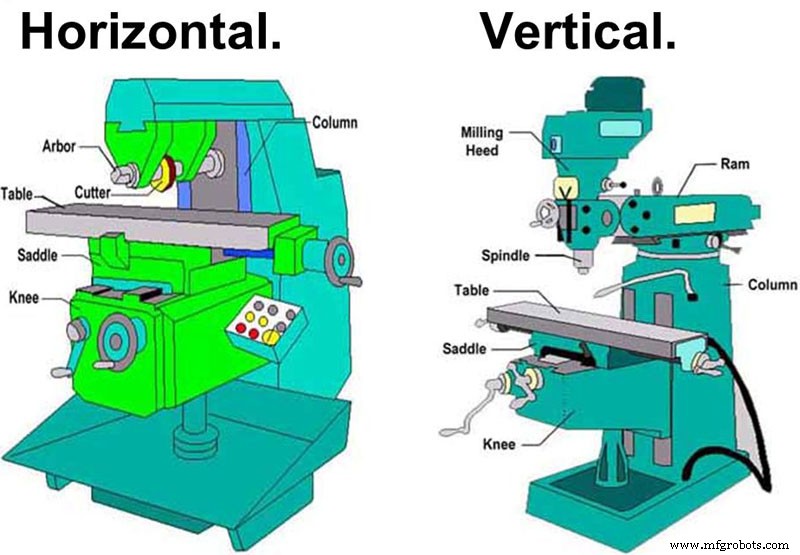

Es gibt viele Unterschiede zwischen Horizontal- und Vertikalfraise. Der signifikante Unterschied ist die Spindelausrichtung. Die Vertikalfraise hat eine vertikale Spindelausrichtung. Bei Horizontalfrasmaschinen hat die Spindel eine horizontale Ausrichtung.

Zudem hat die Horizontalfrasmaschine im Vergleich zur Vertikalfraise eine Vielzahl von Schneidwerkzeugen. Während Vertikalfrasen schlanke vertikale Schneidwerkzeuge haben, besitzen Horizontalfrasen dickere und kürzere Schneidwerkzeuge. Im Vergleich zur Vertikalfraise können Horizontalfrasen schwerere und tiefere Schnitte ausführen.

Horizontalfrasmaschinen können schwerere und tiefere Schnitte als Vertikalfrasmaschinen ausführen. Daher nutzen Fertigungsunternehmen sie oft zum Schneiden von Nuten oder Schlitzen in Werkstücken. Hoffentlich vermittelt dies ein besseres Verständnis des Unterschieds zwischen vertikalem und horizontalem Fräsen.

Auswahl zwischen Vertikal und Horizontal

Wie Sie wissen, haben beide Fräsmaschinentyen ihre Vorteile, und die Wahl hängt vollständig von der Art des erforderlichen Fräsens ab. Die Anzahl der zu bearbeitenden Ebenen sowie Form und Größe des Werkstücks sind die Hauptfaktoren, die bestimmen, ob Fräsen eher für vertikales oder horizontales Fräsen geeignet ist.

Größe: Wenn Sie große Projekte oder Projekte mit schweren oder sperrigen Materialien bearbeiten wollen, ist eine Horizontalfrasmaschine möglicherweise die bessere Wahl. Dies gilt auch für Projekte, bei denen Teile an mehreren Seiten geschnitten werden müssen.

Form: Die Form des Projektmaterials ist ein Schlüsselfaktor. Wenn das Material zu groß oder die Form ungewöhnlich ist, wählen Sie die am besten geeignete Maschine.

Zeit: Wenn Sie eine Fräsmaschine für tägliche Aufgaben oder Langzeitprojekte mit regelmäßiger, schneller Durchlaufzeit nutzen, ist die Horizontalfrasmaschine die ideale Wahl. Für Projekte, wo Zeit weniger dringend ist, ist die Vertikalmaschine gut, weil sie einfach zu bedienen und erschwinglich ist.

Budget: Die Anfangsinvestition einer Vertikalfrasmaschine ist meist geringer als die einer Horizontalfrasmaschine, ideal für Unternehmen mit knappen Budgets.

Wie gezeigt, haben beide Maschinen bestimmte Vorteile, und die Wahl hängt entirely von der Art des Fräsens ab, das Sie durchführen möchten. Wenn Sie keine Entscheidung treffen können, ist es immer besser, einen Branchenexperten zu konsultieren. Bei Fragen können Sie uns für ein kostenloses Angebot kontaktieren.
