Gängige Arten von Touchpanels

Das Touchpanel ist ein Eingabegerät und normalerweise auf der Oberseite angeordnet einer elektronischen visuellen Anzeige eines Informationsverarbeiters . Die digitalen Geräte, die wir jeden Tag verwenden, sind großartige Beispiele dafür, was sie sind.

Es gibt eine Vielzahl von Touchpanel-Technologien mit unterschiedlichen Methoden des Berührungsempfindens . Hier sind einige der am häufigsten verwendeten in der Branche:

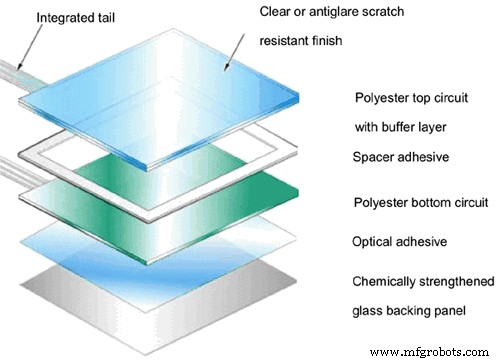

1. Resistives Touchpanel

Das resistive Touchpanel ist das am weitesten verbreitete Technologie derzeit.

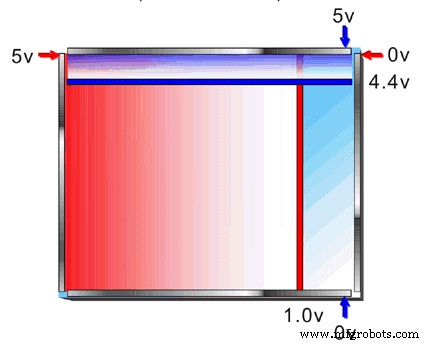

Das resistive Antriebsprinzip besteht darin, die Koordinatenachse zu finden durch Spannungsabfall . Bei Berührung des resistiven Touchscreens wird die Spannung abgebaut.

Denn die Schleife aktiviert ist , und der Controller berechnet das Verhältnis des Spannungsabfalls. Dann berechnet die Koordinaten .

2. Kapazitives Touchpanel

Das kapazitive Touchpanel ist im Vergleich zum resistiven Typ eine völlig andere Technologie.

Auch die kapazitive Struktur ist relativ komplex. Es basiert auf ITO (Indium Tin Oxide) Glas und Entladungen an den vier Ecken aus ITO-Glas, um ein gleichmäßiges elektrisches Feld zu bilden an der Oberfläche.

Bei einem leitfähigen Objekt B. ein menschlicher Finger, eine kleine Menge Strom zieht, berechnet der Controller auf der Rückseite das Verhältnis des gezogenen Stroms. Die Ergebnisse sind die Zahlen für die X-Achse und die Y-Achse .

3.Akustische Oberflächenwelle (SAW)

Die Oberflächenwellentechnologie verwendet Ultraschallwellen die über das Touchpanel laufen.

Wenn das Panel berührt wird, ein Teil der Welle wird absorbiert . Danach wird die Änderung der Ultraschallwellen von der Steuerung verarbeitet, um die Position zu bestimmen des Touch-Events .

Oberflächenwellen-Touchscreens können jedoch beschädigt werden durch externe Elemente wie Wasser und Staub. Auch die Verunreinigungen an der Oberfläche können auch stören mit der Funktion des Touchpanels.

4. Touchpanel für optische Bildgebung

Die optischen Touchpanels sind eine relativ moderne Entwicklung in der Touchscreen-Technologie. Außerdem gibt es zwei oder mehr Bildsensoren werden um die Ränder gelegt des Bildschirms.

Infrarot-Hintergrundbeleuchtung werden im Blickfeld der Kamera gegenüber platziert Seite des Bildschirms. Eine Berührung blockiert einige Lichter von den Kameras. Ebenso Ort und Größe der Berührung Objekt berechnet werden.

Vor allem können Sie sich grundlegende Vorstellungen vom Touchpanel machen. Hier ist eine Tabelle, die weitere Unterschiede zwischen den vier Touchpanels zeigt:

Zusammenfassend lässt sich sagen, dass das Touchpanel weit verbreitet ist und unser Leben immer bequemer macht.

Ich vermute, Sie verwenden ein intelligentes Gerät mit einem Touchpanel, um diesen Beitrag zu lesen. Ich hoffe, wir geben Ihnen eine einfache Vorstellung von den Arten von Touchpanels. Sie können uns gerne kontaktieren, um weitere Informationen zu erhalten.
