Thermwood erweitert die LSAM-Funktionen mit automatischer Überwachung der Drucktemperatur

Thermwood Corp. (Dale, Ind., USA) hat eine neue technische Funktion für die additive Fertigung in großem Maßstab (LSAM) vorgestellt, das Thermal Sensor Layer Automation System, das automatisch die Drucktemperatur überwacht und eine vollständige und präzise Fusion zwischen großen -skalieren Sie thermoplastische Druckschichten unabhängig von der Anwendung.

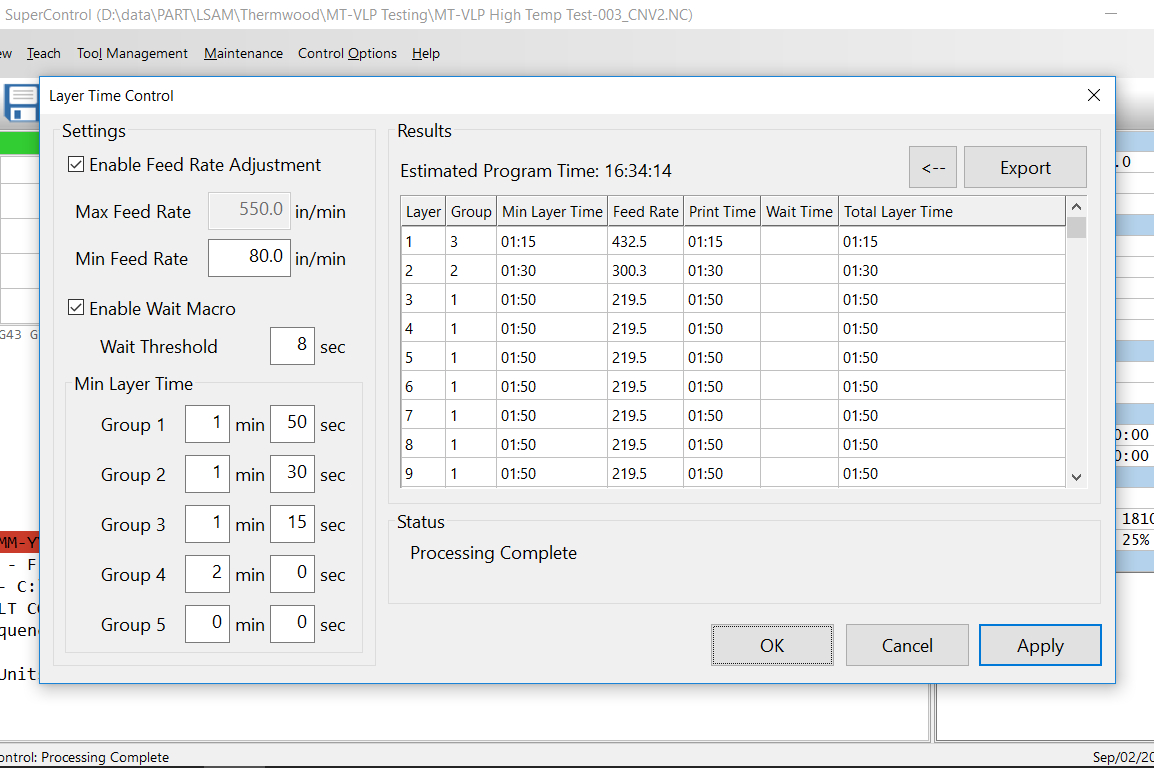

Das integrierte System misst kontinuierlich die Temperatur einer gedruckten Schicht, kurz bevor eine neue Raupe hinzugefügt wird, wodurch der Drucker die Vorschubgeschwindigkeit mit der Option „Layer Time Control“ automatisch regulieren kann. Mit dieser Anpassung, so das Unternehmen, wäre der Druckprozess sehr nahe an der idealen Temperatur, die erforderlich ist, um die bestmögliche Schicht-zu-Schicht-Fusion für ein qualitativ hochwertiges Druckteil zu erreichen.

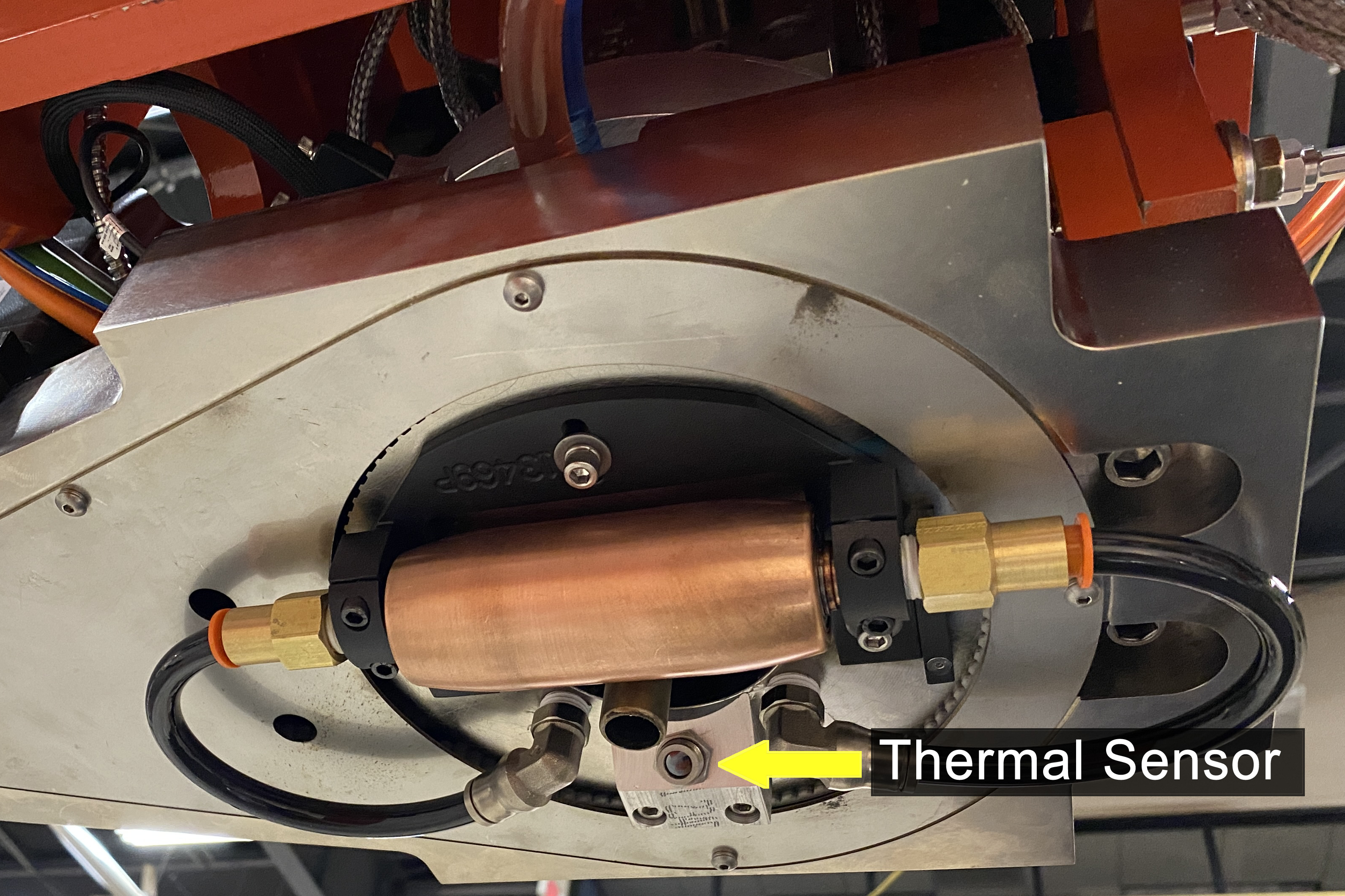

Das neue Verfahren verwendet einen berührungslosen Temperatursensor, der sich unter Servosteuerung um die Druckdüse dreht und kontinuierlich die Temperatur der vorhandenen Schicht weniger als einen halben Zoll vor der sich bewegenden Druckdüse misst. Dies soll eine präzise Rückmeldung der Temperatur im Moment der Schichtverschmelzung liefern und die Integrität der erzeugten Verbindung an jedem Punkt auf jeder Schicht sicherstellen.

Die Daten von der Sonde werden dann durch einen fortschrittlichen Algorithmus verarbeitet, der die Geschwindigkeit anpasst, mit der jede Schicht gedruckt wird. Der Algorithmus berücksichtigt die Temperatur am Druckpunkt im Vergleich zur Solltemperatur sowie die sich ändernde Geometrie des Teils beim Wachsen. Die Druckgeschwindigkeit ist nicht mehr im Druck-CNC-Programm definiert, sondern wird von der LSAM-Steuerung selbst während des Druckvorgangs kontinuierlich an Änderungen in der Druckumgebung angepasst.

Laut Thermwood ist bei diesem System die optimale Drucktemperatur nun Teil der Parameter, die für jedes Polymer in der Steuerung hinterlegt sind und wird bei der ersten Qualifizierung des Polymers ermittelt. Um ein bestimmtes Material mit einem entsprechend ausgestatteten LSAM zu bearbeiten, muss nur ein Teileprogramm geladen, das Material angegeben und eingeschaltet werden. Der gesamte Bauprozess, einschließlich der gesamten Temperaturkontrolle, ist automatisiert. Außerdem soll das System eine viel engere Kontrolle des grundlegenden Druckprozesses erreichen.

Temperaturdaten aus dem Druckprozess werden in verschiedenen Formen zur Verfügung gestellt, darunter digitale Anzeigeanzeigen, Echtzeit, der aktuelle Temperaturmesswert sowie die durchschnittliche Temperatur der zu druckenden Schicht. Wenn der Druck abgeschlossen ist, ist ein Bericht verfügbar, der das Drucktemperaturprofil jeder gedruckten Schicht detailliert beschreibt.

Thermwood fügt hinzu, dass zum ersten Mal bei extruderbasiertem LSAM die Temperatur im Moment der Schichtverschmelzung gemessen und gesteuert werden kann, was die Möglichkeit für weitergehende Forschungen eröffnet, die sich auf den Kern eines extruderbasierten Druckprozesses konzentrieren.

Bestehende LSAM-Kunden können ihre aktuellen Systeme vor Ort auf das Thermal Sensor Layer Automation System aufrüsten, indem sie sich an die Retrofit-Abteilung von Thermwood wenden.
