So senken Sie die Kosten für die CNC-Bearbeitung

Bei der CNC-Bearbeitung ist die Planung entscheidend. Oft können CNC-Bearbeitungskonstruktionen und -projekte unnötig komplex werden – und wie bei fast allem im Leben ist Zeit Geld. Hier bei Protocase verstehen wir, dass einige Designs präzise Details erfordern, die nicht vereinfacht werden können, aber wenn Sie Kosten reduzieren möchten UND die Designflexibilität haben möchten, um Merkmale Ihres Designs zu ändern, ist dieser Blogbeitrag genau das Richtige für Sie.

Indem Sie den CNC-Bearbeitungsprozess und die Auswirkungen auf den Preis verstehen, können Sie die Kosten Ihres bearbeiteten Projekts senken und gleichzeitig die Funktionalität beibehalten oder verbessern. Die Herstellbarkeit ist der Komplexitätsgrad der Herstellungsprozesse, die erforderlich sind, um ein bestimmtes Teil herzustellen. Im Wesentlichen gilt:Je höher die Herstellbarkeit, desto niedriger die Kosten.

In diesem Blog-Beitrag werden mehrere wichtige Möglichkeiten aufgezeigt, wie Sie die Kosten für Ihre CNC-bearbeiteten Teile und Gehäuse senken können.

Materialkosten

Bei der Zerspanung gilt:Je härter das Material ist, desto schwieriger ist es zu bearbeiten . Dies liegt daran, dass wir Prozesse und Schnittparameter verwenden müssen, die weniger zeiteffizient sind.

Wir empfehlen die Verwendung von 6061 Aluminium für CNC-Arbeiten, bei denen Sie wenig Material verwenden. Diese Art von Aluminium wird häufig für die CNC-Bearbeitung verwendet. 6061 Aluminium ist ideal für CNC-Projekte, da es ein ausgewogenes Verhältnis von Zähigkeit, Festigkeit, Korrosionsbeständigkeit und vor allem hervorragender Herstellbarkeit bietet.

Entwurf

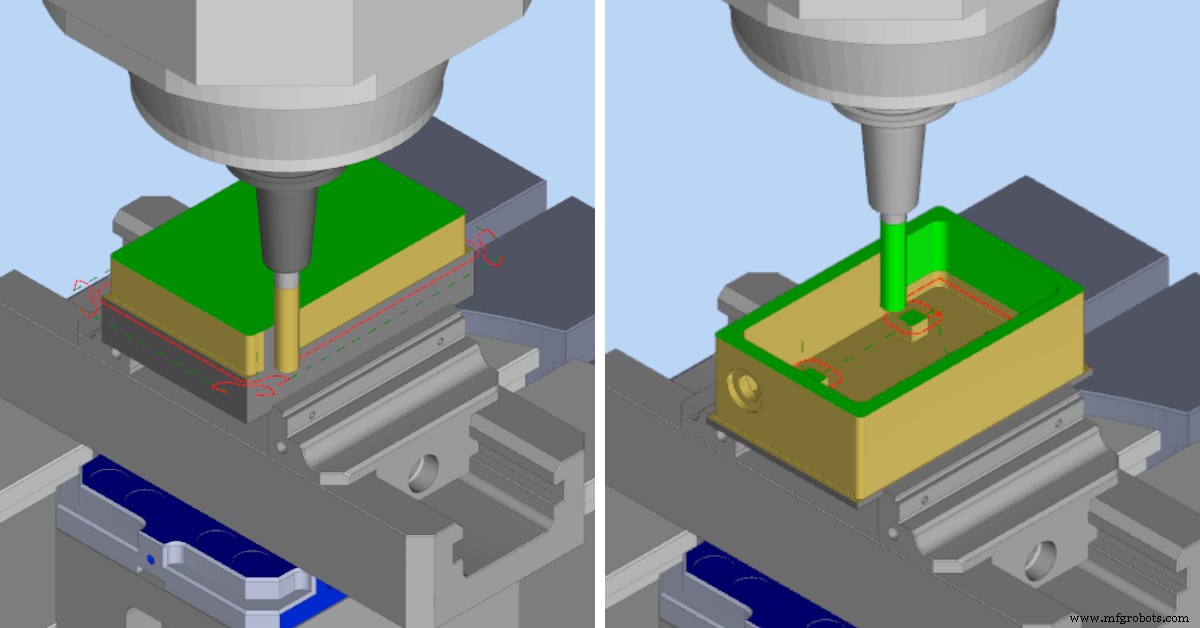

Umso mehr können Sie Ihr Design vereinfachen , desto geringer sind die Kosten für Ihr Projekt. Details, Abmessungen und Geometrie Ihrer Projekte haben einen großen Einfluss auf die Kosten. Komplexe, hochdetaillierte Teile können mehrere Einstellungen erfordern, was zu höheren Kosten führt. Einige komplexe Projekte, die mehrere Gesichter haben, können mit den richtigen Modifikationen weniger teuer sein.

Hier sind einige Designtipps, mit denen Sie Kosten senken können:

• Wenn Sie ein Teil mit Löchern oder Schlitzen auf allen Flächen haben, ziehen Sie in Betracht, diese Details nach Möglichkeit auf dieselbe Fläche zu verschieben. Dadurch verringern sich die Einrichtungskosten und Sie sparen etwas Geld.
• Kleine Merkmale wie Löcher, Schlitze usw. können zu komplexen und kostspieligen Designs führen.

Minimierung der Entfernung von Massenmaterial

Manchmal können Änderungen am Teiledesign drastische Auswirkungen auf die Materialmenge haben, die von einem Teil entfernt wird. Die meisten Teile werden aus Stangenmaterial hergestellt, das als rechteckige oder zylindrische Form beginnt. Die Menge des entfernten Bestands wirkt sich direkt auf den Preis Ihres Designs aus.

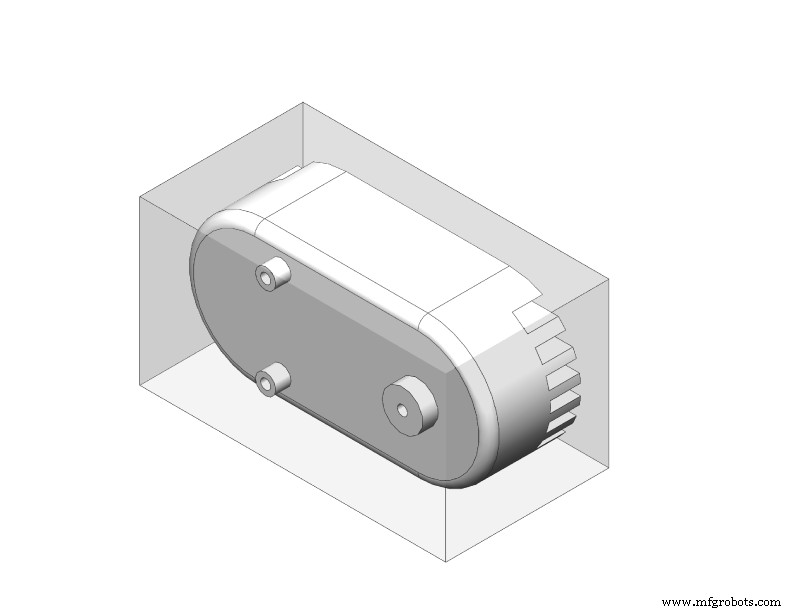

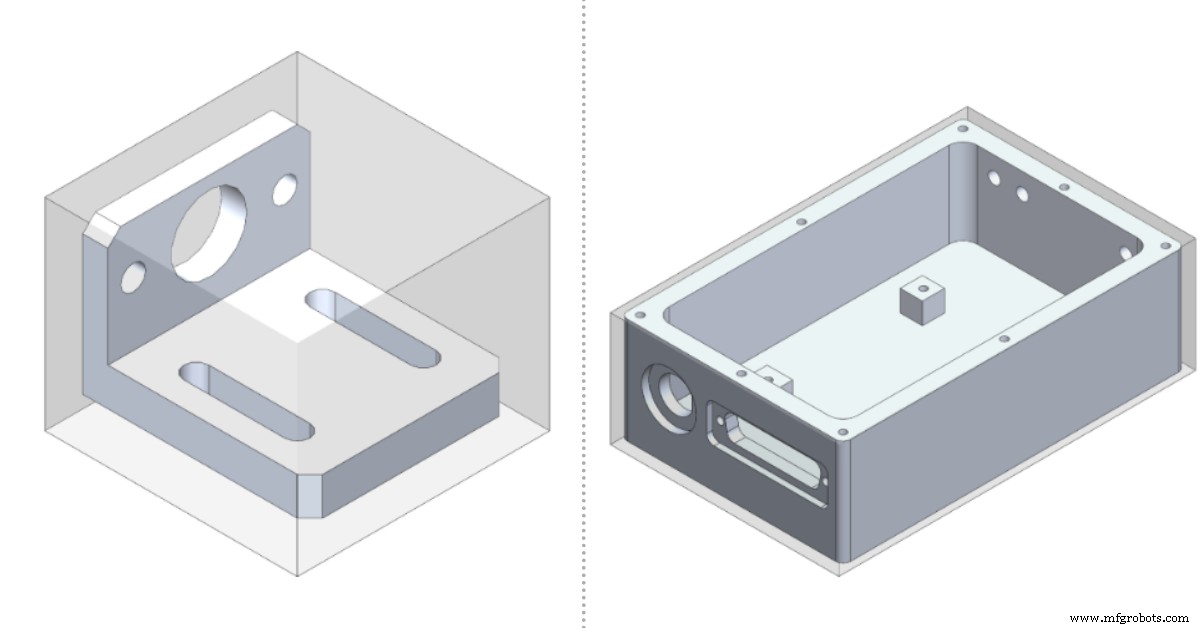

Denken Sie an die kleinste Schachtel, die um Ihr fertiges Teil passen würde (diese kann rechteckig oder zylindrisch sein, je nachdem, was am besten zu Ihrem fertigen Teil passt). Das Volumen in der Box, das Ihr Teil nicht enthält, stellt das Material dar, das entfernt werden muss, um Ihr Teil herzustellen. Je mehr „leerer“ Platz Sie haben, desto mehr Material muss entfernt werden, was wiederum den Preis für die Bearbeitung Ihres Designs in die Höhe treibt. Es gibt bestimmte Formen, die zu weniger Leerraum führen und die Anpassung Ihrer Designs an diese Formen kann die Kosten senken.

Eine Möglichkeit, die Kosten für das Entfernen von viel Luft zu reduzieren, besteht darin, Ihr Design in eine Reihe einfacherer Teile aufzuteilen die besser in diese „Kiste“ passen. Dadurch wird der Materialabtrag minimiert und Sie sparen Geld.

Wenden Sie sich für diese Option am besten an Ihren Protocase Account Manager, um mit ihm über Ihr Design und Ihre Optionen zur Kostensenkung zu sprechen. In den meisten Fällen vereinfacht es die Teilefertigung, aber wenn es nicht richtig durchgeführt wird, kann es mit der richtigen Anleitung von unserem Engineering-Team dazu führen, dass der Preis aufgrund weiterer Einstellungen steigt.

Toleranz

Bei CNC-bearbeiteten Teilen beträgt unsere typische Mindesttoleranz ±0,005 Zoll . Obwohl wir engere Toleranzen erreichen können, sparen Sie mit einer großzügigeren Toleranz Geld, da engere Toleranzen bedeuten, dass für die Herstellung Ihres Designs mehr Fertigungspräzision erforderlich ist.

Toleranzen sollten so groß gehalten werden, wie es Ihr Design zulässt, um die Herstellbarkeit zu erhöhen und somit Ihre Kosten zu senken. Wenn in Ihrem Design eine enge Toleranz erforderlich ist, können wir dies berücksichtigen, aber wir empfehlen, Ihre Toleranzen über einem Minimum von ±0,005 Zoll zu halten, um die Kosten zu minimieren.

Inneneckenradius

Der von Ihnen gewählte Inneneckenradius hat nicht nur einen dramatischen Einfluss darauf, wie effizient Ihr Teil bearbeitet werden kann, sondern wirkt sich auch auf die Kosten Ihres Designs aus. Durch Verwendung von größten Radien für Ihr Design erhöhen Sie sowohl die Oberflächengüte als auch die Bearbeitungskosten.

Ein wichtiger Hinweis:Radien an der Außenseite Ihres Teils oder Gehäuses werden nicht durch den Werkzeugdurchmesser eingeschränkt.

Der Eckenradius sollte immer so groß sein, wie es Ihr Design zulässt. Wenn Sie eine Innenecke mit einem kleineren Radius benötigen, hängt die von uns empfohlene Mindestgröße von der Tiefe der Ecke ab. Je tiefer die Ecke, desto größer muss der Mindestradius sein.

Die folgende Tabelle zeigt für jeden Tiefenbereich die Mindestwerte, die wir für Ecken eines bestimmten Tiefenbereichs empfehlen. Empfohlenes Minimum bedeutet, dass wir Prozesse für diese Werte haben, die gut funktionieren. Das Mindestfeld ist das theoretische Minimum, das wir erreichen können, aber unterhalb des empfohlenen Felds steigen die Kosten und die Oberflächenqualität kann darunter leiden.

Wir empfehlen immer, die Radien so groß wie möglich zu halten.

Funktionstiefe	Mindestradius	Empfohlener Mindestradius
0,47" (11,938 mm)	0,016" (0,406 mm)	0,031" (0,787 mm)
0,75" (19,05 mm)	0,032" (0,813 mm)	0,063" (1,6 mm)
2" (50,8 mm)	0,063" (1,6 mm)	0,094" (2,388 mm)
3" (76,2 mm)	0,125" (3,175 mm)	0,15" (3,81 mm)
3,25" (82,55 mm)	0,25" (6,35 mm)	0,275" (6,985 mm)
4,25" (107,95 mm)	0,3" (7,62 mm)	0,325" (8,255 mm)
5,75" (146,05 mm)	0,75" (19,05 mm)	0,8" (20,23 mm)

(Erfahren Sie mehr zu diesem Thema in unserem Blogbeitrag über Eckenradien in der CNC-Bearbeitung).

CNC-Bearbeitung von handelsüblichen Gehäusen

Eine weitere Möglichkeit, die Kosten für Ihre CNC-Bearbeitungsprojekte zu senken, ist die Verwendung eines Standardgehäuses (OTS) . Wir führen eine große Auswahl an Druckgussgehäusen, die wir CNC-bearbeiten und für Sie anpassen können.

OTS ist erheblich kostengünstiger, da beim Anpassen des Druckguss-OTS-Gehäuses kein Material verschwendet wird , während das kundenspezifische CNC-gefräste Gehäuse aus einem massiven Materialblock besteht. Wenn Sie ein OTS-Gehäuse verwenden, können wir gemäß Ihren Designanforderungen kundenspezifische Löcher in das Gehäuse schneiden, wodurch Sie Geld sparen.

Wenn Sie möchten, dass Protocase OTS-Gehäuse für Ihr Projekt anpasst, erfahren Sie mehr über unsere anpassbaren Druckgussgehäuse.

Holen Sie sich unsere längere Vorlaufzeit (wenn Sie können)

Protocase bietet jetzt zwei unterschiedliche Service-Streams:

Priorität: Dies ist unsere charakteristische Bearbeitungszeit von 2-3 Tagen für Bestellungen mit vorrätigen Materialien und unseren internen Dienstleistungen.

Wirtschaft: Unsere neue Economy-Vorlaufzeit hat eine Grundvorlaufzeit von 2-3 Wochen, plus die Priority-Vorlaufzeit von 2-3 Tagen. Bestellungen mit der Economy-Vorlaufzeit sind gegenüber unseren Priority-Preisen leicht rabattiert.

Unser New-Economy-Service ermöglicht unserem Produktionsteam, Aufträge in unserer Produktionsstätte effizienter zu planen und zu priorisieren. Indem wir zwei verschiedene Service-Streams anbieten, können wir sicherstellen, dass unsere Ausrüstung und unser Produktionsteam jederzeit optimiert sind – was zu schlankeren Herstellungsprozessen führt.

Wenn Sie zeitlichen Spielraum in Bezug auf Ihre Projekttermine haben und den bestmöglichen Preis von Protocase, unserem Economy-Service, suchen eignet sich hervorragend für Ihre Anforderungen.

Fazit

Berücksichtigen Sie beim Entwerfen Ihres CNC-bearbeiteten Teils oder Gehäuses den Grad der Komplexität, der für die Herstellung Ihres Teils erforderlich ist, und wie Sie das Design vereinfachen können. Denken Sie daran, je höher die Herstellbarkeit, desto niedriger die Kosten.

Wenn Sie Fragen haben, wenden Sie sich an Ihren Protocase Account Manager, der ein Gespräch mit unserem CNC Engineering &Design Services-Team koordinieren kann! Während Ihrer Designphase können sie Ihnen dabei helfen, unnötig teure Teile zu vermeiden.

Unsere Mission ist es, eine Lösung zu finden, die für Sie funktioniert, damit Sie Ihre Projekte am Laufen halten, Ihre Fristen einhalten und innovativ bleiben können.
