So schließen Sie einen tragbaren Generator an die Hausversorgung an – 4 Methoden
Anschließen eines tragbaren 1-P- und 3-P-Generators an die Hausversorgung mit Umschalter und ohne Umschalter oder Übertragungsschalter (ATS und MTS) für 230 V/400 V und 120 V/ 240V
Wir alle leiden unter Stromausfällen im Notfall (d. h. Kurzschluss, Überlastung, Schäden an Stromleitungen, Umspannwerken oder anderen Teilen des Verteilungssystems sowie Stürme und andere schlimme Wetterbedingungen usw.). In diesem Fall Notfall- und tragbarer Generator kann verwendet werden, um die wiederherzustellen elektrische Energie für die Hausversorgung und andere angeschlossene Geräte.
In dieser Schritt-für-Schritt-Anleitung zeigen wir den Verdrahtungs- und Anschlussplan des tragbaren Generators an die Hausversorgung und Hauptverteilung gemäß NEC und IEC . Wir werden den automatischen Wechselschalter verwenden auch bekannt als Automatic Transfer Switch (ATS) , Manueller Umschalter (MTS oder Manual Transfer Switch) zum Anschluss des Generators an ein Haus für 230 V und 400 V (IEC) und 120 V und 240 V (NEC). Darüber hinaus zeigen wir, wie man einen tragbaren Generator ohne Umschalter oder Transferschalter an die Hausversorgung anschließt
Indem Sie die folgenden grundlegenden Elektroinstallationsdiagramme für den Generatoranschluss verwenden, können Sie im Falle eines Stromausfalls eine Notstromversorgung wiederherstellen, indem Sie einen tragbaren Generator (Gas-/Benzin-/Dieselgenerator) anschließen ) an den Hauptverteiler .
Also fangen wir jetzt an.
Wir können einen tragbaren Generator auf vier Arten an unser Hausversorgungssystem anschließen.
Jede Methode mit Kabelverbindung und Funktion und Betrieb wurde Schritt für Schritt im Tutorial erklärt. (Bitte lesen Sie alle Vorsichts-/Warnhinweise und das Benutzerhandbuch und seien Sie vorsichtig, bevor Sie einen Generator an das Stromnetz des Hauses anschließen. Wenn Sie sich nicht sicher sind, wenden Sie sich an einen zugelassenen Elektriker, um dies ordnungsgemäß zu tun).
Wichtiger Hinweis:
Elektrizität ist sowohl unser Freund als auch der schlimmste Feind, wenn Sie ihr die Chance geben, Sie zu töten, denken Sie daran, sie werden sie nie verpassen. Bitte lesen Sie alle Vorsichtsmaßnahmen und Anweisungen, während Sie dieses praktische Tutorial durchführen.
Anschließen eines tragbaren Generators an das Haus mithilfe eines manuellen Umschalters und Übertragungsschalters für 120 V, 240 V und 230 V – NEC und NIEC
Anschließen eines tragbaren Notstromaggregats an das Hausstromversorgungssystem unter Verwendung von manuellen oder automatischen Umschaltern (Auto Transfer Switch (ATS) ist die sicherste und empfohlene Methode) für 230 V (UK &EU – IEC) und 120 V/240 V (Kanada, USA – NEC).

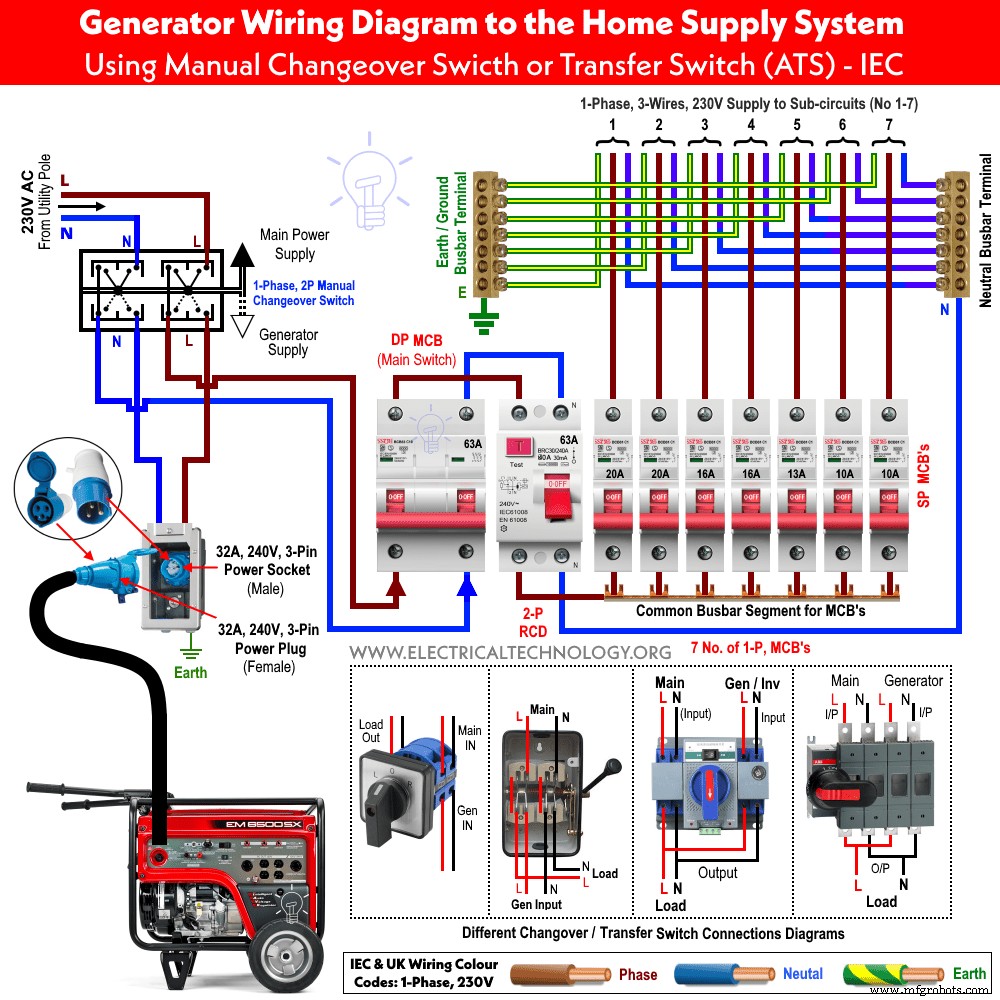

Verdrahtung eines Notstromaggregats mit manuellem Umschalter 230 V – IEC
Schritte zur Verkabelung und Installation eines Generators mit manuellem Umschalter
Um einen tragbaren Generator über einen manuellen Umschalter an das Stromnetz des Hauses anzuschließen, gehen Sie wie folgt vor:
- Installieren Sie einen Umschalter (je nach Last für 63-100 A ausgelegt) in der Nähe der Hauptverteilung im Haus.
- Schließen Sie die Hauptstromversorgung (Leitung und Nullleiter) als Eingang an die ersten oberen Steckplätze des Umschalters an, wie in Abb. gezeigt.
- Schließen Sie ein 6 AWG (7/064″ oder 16 mm 2 an )“ Kabelader zu den unteren beiden Steckplätzen des Umschalters.
- Schließen Sie nun eine 3-polige Steckdose (für kleine Last) oder eine 32A, 240V-Steckdose – Stecker (für große Last) an das 6AVG-Kabel an und installieren Sie sie an der Wand (in der Nähe des Generators) und stellen Sie den Generator 3- Pin-Netzstecker oder oder 32A, 240V-Steckdose (weiblich) in die Steckdose, die Sie zuvor installiert haben.
- Sie haben dies getan und sind bereit, die Haushaltsgeräte im Falle eines Notstromausfalls mit Notstrom zu versorgen.
Unten ist der Anschlussplan der Generatorverkabelung zur Hauptverteilung mit dem manuellen Umschalter, bei dem alle Lastkreise im Falle eines Stromausfalls mit der Generatorversorgung verbunden sind. Wenn Sie die spezifischen Lastkreise nicht einschalten müssen, können Sie die zugehörigen Leistungsschalter ausschalten und die restlichen Leistungsschalter bleiben eingeschaltet. So können nur bestimmte Lastpunkte per Generator mit Notstrom versorgt werden.
Wenn Sie eine bestimmte Last an den Generator anschließen möchten, wenn der Netzstrom ausfällt, z. B. eine Last am Generator und der Rest an der Hauptstromversorgung, da der Generator möglicherweise nicht belastet wird Gesamtbelastung bewältigen können. Sie können diese Lastpunkte oder die damit verbundenen Leistungsschalter einfach ausschalten.

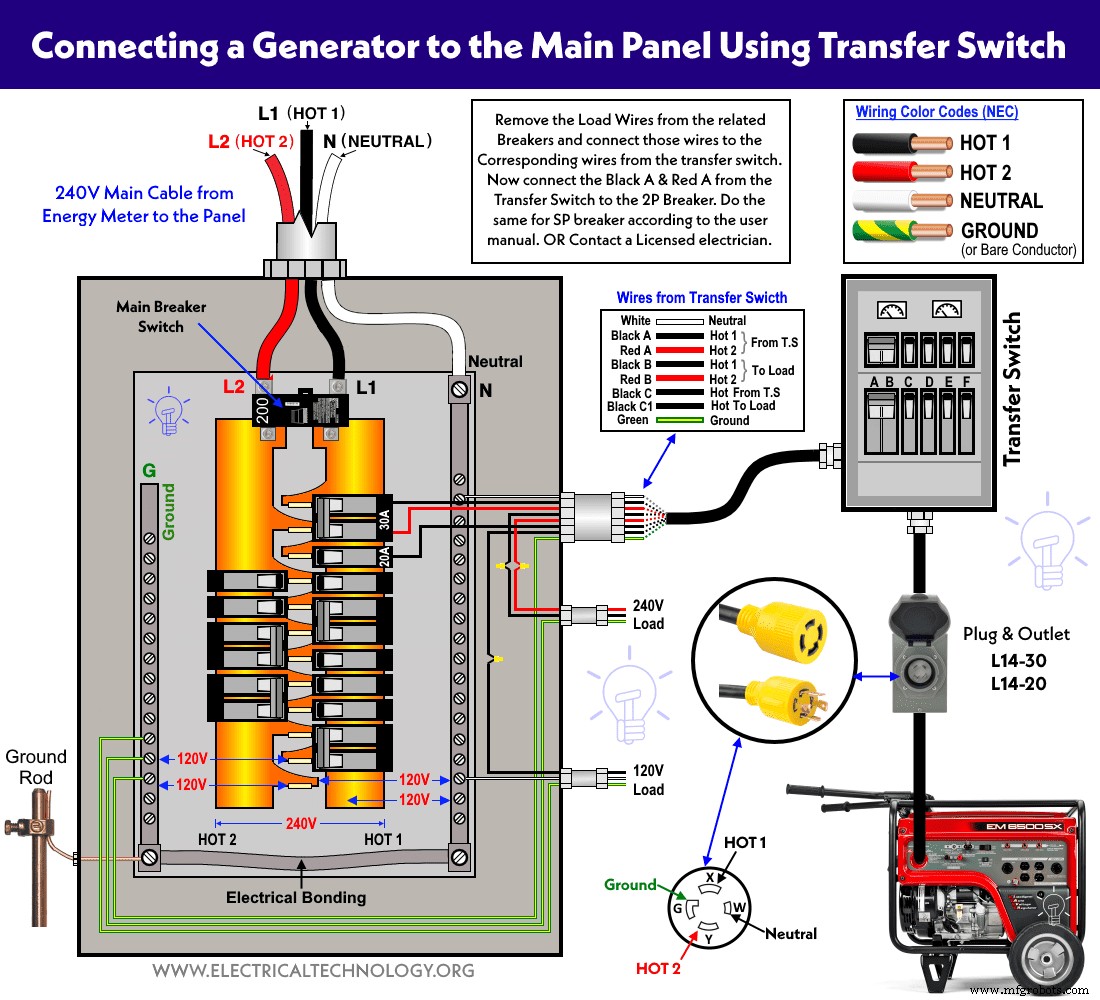

Verdrahtung eines tragbaren Generators mit manuellem Umschalter für 120 und 240 V – NEC
Der folgende Schaltplan zeigt, dass ein tragbarer Generator mit einem manuellen Umschalter an die 120-V-/240-V-Haupttafel angeschlossen ist. Im Allgemeinen können Sie einen 30-A-Umschalter (wie Protran oder Reliance) für bis zu 7500-Watt-Generatoren anschließen, während andere Größen (z. B. 50 A) auch für private Anwendungen erhältlich sind.
In diesem Umschalter hat der einpolige Unterbrecher 15 A, während der zweipolige Unterbrecher 30 A hat und die maximale Größe von 12-Gauge-Drahtstärke hat.
Um dies zu tun, installieren Sie einfach einen 30 Ampere (oder 20 Ampere je nach Systemanforderung wie L14-30R, L14-20P) Twist-Lock-Stecker für Verlängerungskabel welchen Stecker in den Generator.
Die Herstellung von L14-30R, L14-20P Stecker und Steckdose zeigt die folgenden Anschlüsse:
- X =Heiß 1 (Schwarz)
- Y =Heiß 2 (Rot)
- G =Erde
- W =Neutral
Um nun den Generator und die Haupttafel mit dem Umschalter zu verdrahten, entfernen Sie die Lastkabel von den zugehörigen Unterbrechern und verbinden Sie diese Drähte mit den entsprechenden Drähten des Umschalters. Verbinden Sie nun das schwarze A und das rote A vom Transferschalter mit dem 2P-Unterbrecher. Machen Sie dasselbe für den SP-Leistungsschalter, wie im folgenden Schaltplan gezeigt (oder gemäß der Bedienungsanleitung). Wenn Sie sich nicht sicher sind, wenden Sie sich an einen zugelassenen Elektriker.
Wenn kein Netzstrom verfügbar ist und der Generator eingeschaltet ist
Der Unterbrecherschalter im Transferschalter drückt in eine Richtung und die Last wird über Generator → Unterbrecher im Transferschalter → zu Lastpunkten mit Strom versorgt.
Die Richtung des Stromflusses wird durch Drähte zu den verschiedenen Schaltkreisen verfolgt.
- 120 V =Schwarz C1 (zum Transferschalter) und Schwarz C (vom Transferschalter) zum Last- und Neutralleiter.
- 240 V =Schwarz A &Rot A (zum Transferschalter) und Schwarz B &Rot B (vom Transferschalter) zur Last.
Wenn Netzstrom verfügbar und der Generator AUS ist
Der Unterbrecherschalter im Umschalter drückt in die andere Richtung und die Lastgeräte werden über das Hauptpanel mit Strom versorgt → Unterbrecher im Umschalter → mit 120 V und 240 Lastpunkten.
Der Umschalter lässt den Strom nicht los, um den Generator oder die Kabel des Stromversorgers mit Strom zu versorgen, z. Es schaltet die Stromversorgung aus, die vom Unterbrecher in der Platte kommen könnte. Denken Sie daran, dass nur die Trennschalter und Lastpunkte funktionieren, die gemäß dem obigen (dargestellten Zweck) Schaltplan angeschlossen sind.

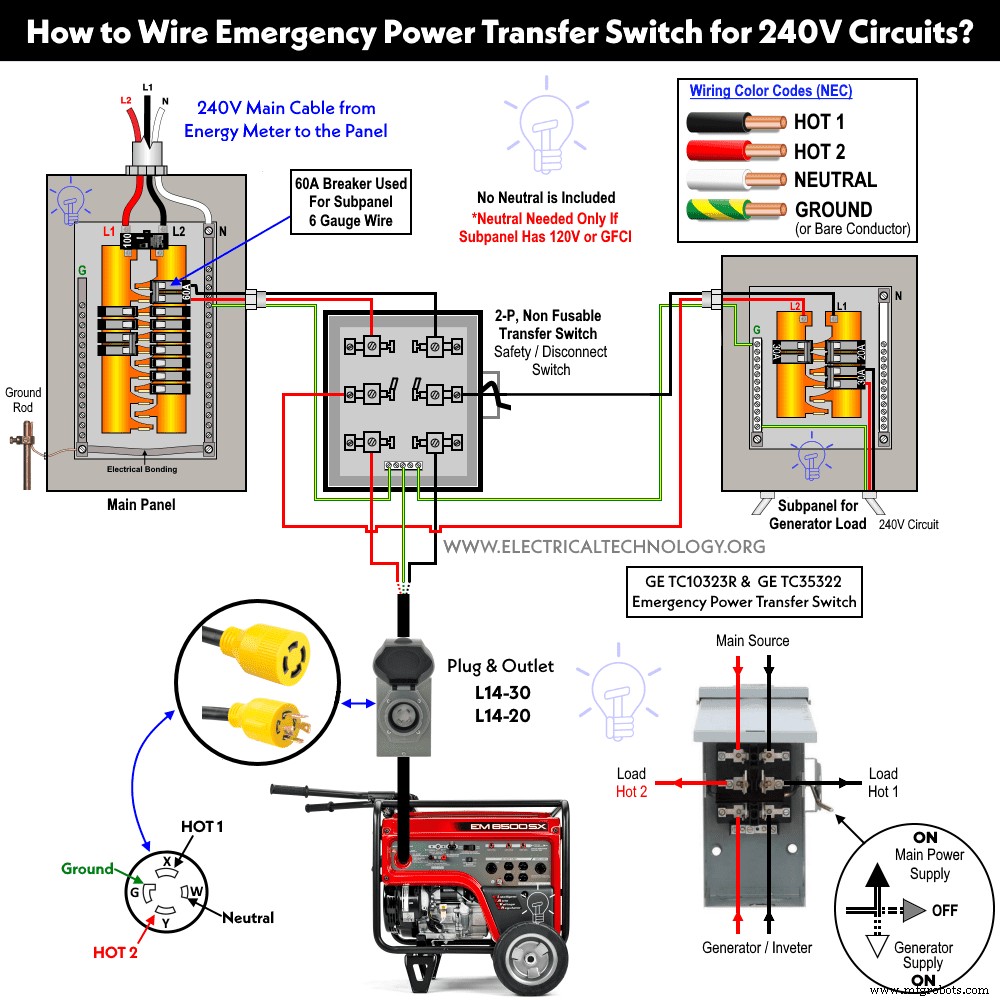

Verdrahtung eines Generators mit manuellem Umschalter für 240 V – NEC
Der folgende Schaltplan zeigt einen Generator, der mit einem manuellen Umschalter an die 120-V-/240-V-Hauptschalttafel und 240-V-Lastkreise in separaten Nebenschalttafeln angeschlossen ist. Diese Art von Transferschaltern (wie 2P, GE TC10323R / GE TC35322 / TC10424R oder 3P, GE TC35362R Notstrom-Umschalter und Sicherheitsschalter oder Trennschalter) werden verwendet, um den Generator für den Stromübertragungsbetrieb oder ein anderes Gerät für die Servicetrennung als Sicherheit anzuschließen wechseln.
Wie gezeigt, ist der Generator über den Stecker L14-30 (oder L14-20) und den Stromeingang mit dem Umschalter verbunden. Die beiden heißen Drähte (Hot 1 und Hot 2) vom Generator werden mit den unteren Hauptkabelschuhen im Umschalter verbunden.
Die oberen zwei heißen Kabelschuhe des Transferschalters sind mit dem zweipoligen 60-A-Unterbrecher im Hauptpanel verdrahtet. Die Mittelfahnen des Netzumschalters werden als Last mit dem 60A-Subpanel verbunden, das nur für 240V-Lastkreise ausgelegt ist. Da es sich um ein 240-V-Last-Subpanel handelt, ist kein Neutralleiter erforderlich. Neutral ist nur bei 120-V-Stromkreisen oder GFCI/AFCI-geschützten Stromkreisen erforderlich.
Die Hebelbetätigung des Transferschalters ist wie folgt:
- OBEN =Hauptversorgung =EIN
- Mitte =AUS
- Unten =Generatorversorgung =EIN
Wenn der Generator AUS ist, befindet sich der Hebel in der unteren Position, sodass die 240-V-Lastpunkte mit der Generatorversorgung verbunden sind. Wenn die Hauptversorgung verfügbar ist, ändert sich die Hebelposition in die Auf-Position (manueller Betrieb) und die Lastkreise werden vom Netz versorgt.

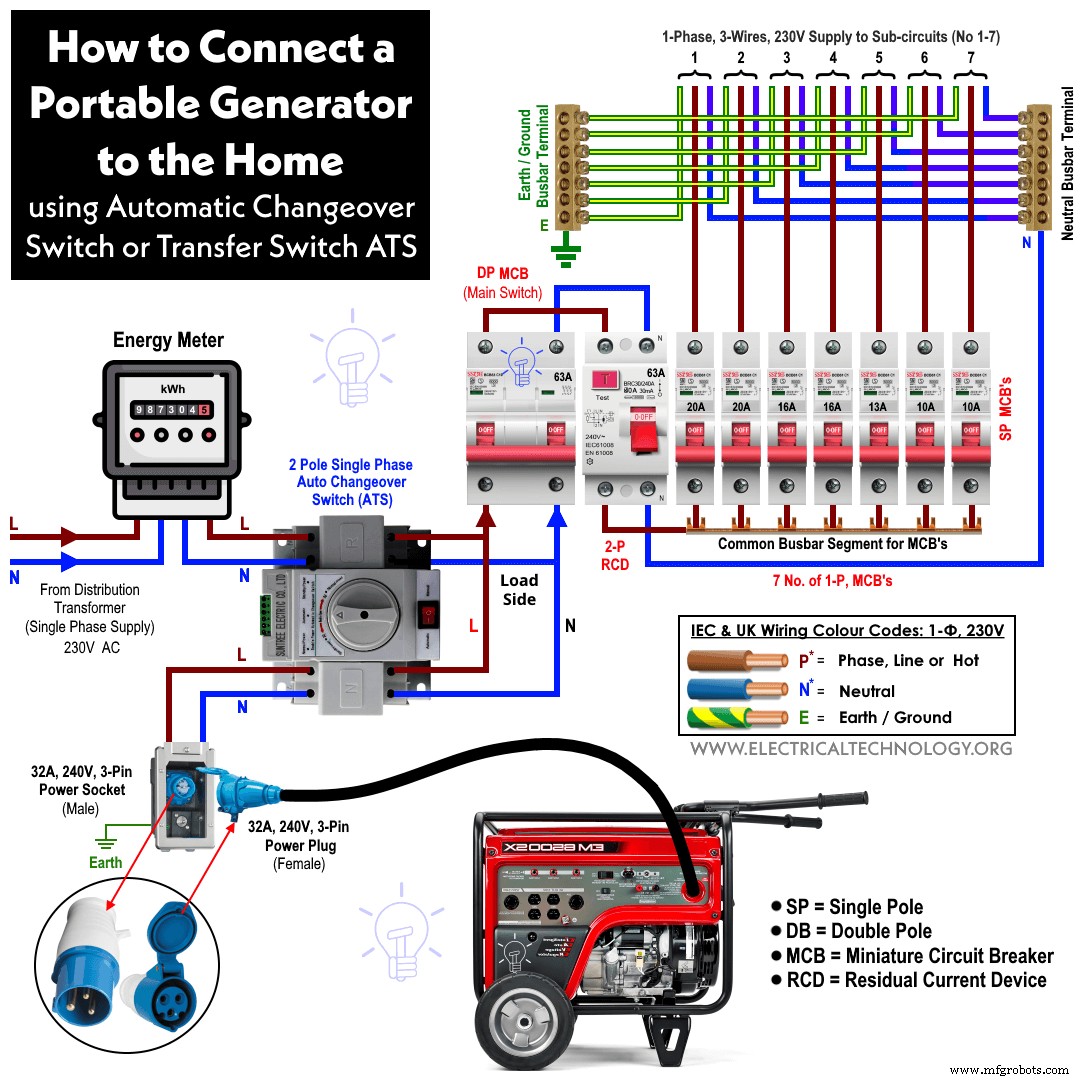

Wie schließe ich einen 1-phasigen 230-V-Generator mit einem automatischen Umschalter – IEC an ein Haus an?
Auf diese Weise müssen wir einen zweipoligen (2P) automatischen Umschalter verwenden, um den Generator an ein Haus anzuschließen. Die Verbindungsmethode ist die gleiche wie oben für Methode 1 erwähnt, aber wir müssen eine einphasige 2-polige automatische Umschaltung anstelle eines manuellen Umschalters verwenden. Kein Zögern auf diese Weise, d. h. wenn die Stromversorgung vom Netz wiederhergestellt wird, erkennt der automatische Umschalter automatisch die Stromversorgung und leitet von der Generatorversorgung zur Hauptversorgung und umgekehrt um.
Hinweis:Sie können anstelle von 2 Polen auch eine dreipolige (3P) Umschaltung verwenden.
Anschließen eines tragbaren Generators an ein Haus ohne Umschalter/Umschalter – NEC &IEC
Verdrahtung eines tragbaren Generators ohne Transferschalter mit Interlock-Kit für 120 V und 240 V – NEC
Wenn Sie eine alternative, aber kostengünstigere Möglichkeit suchen, den Generator ohne Transferschalter mit dem Home-Panel zu verbinden, ist ein Interlock-Kit die Lösung. Obwohl Sie den Hauptschalter ausschalten und den Generator laufen lassen können, um 120-V- und 240-V-Stromkreise über die Generatorversorgung einzuschalten, ist es dennoch eine sichere und empfohlene Methode, das Verriegelungskit für die Hauptschalttafel und den Generatorschalter zu verwenden, der den Hauptschalter hält und Generator vor dem gleichzeitigen Betrieb.

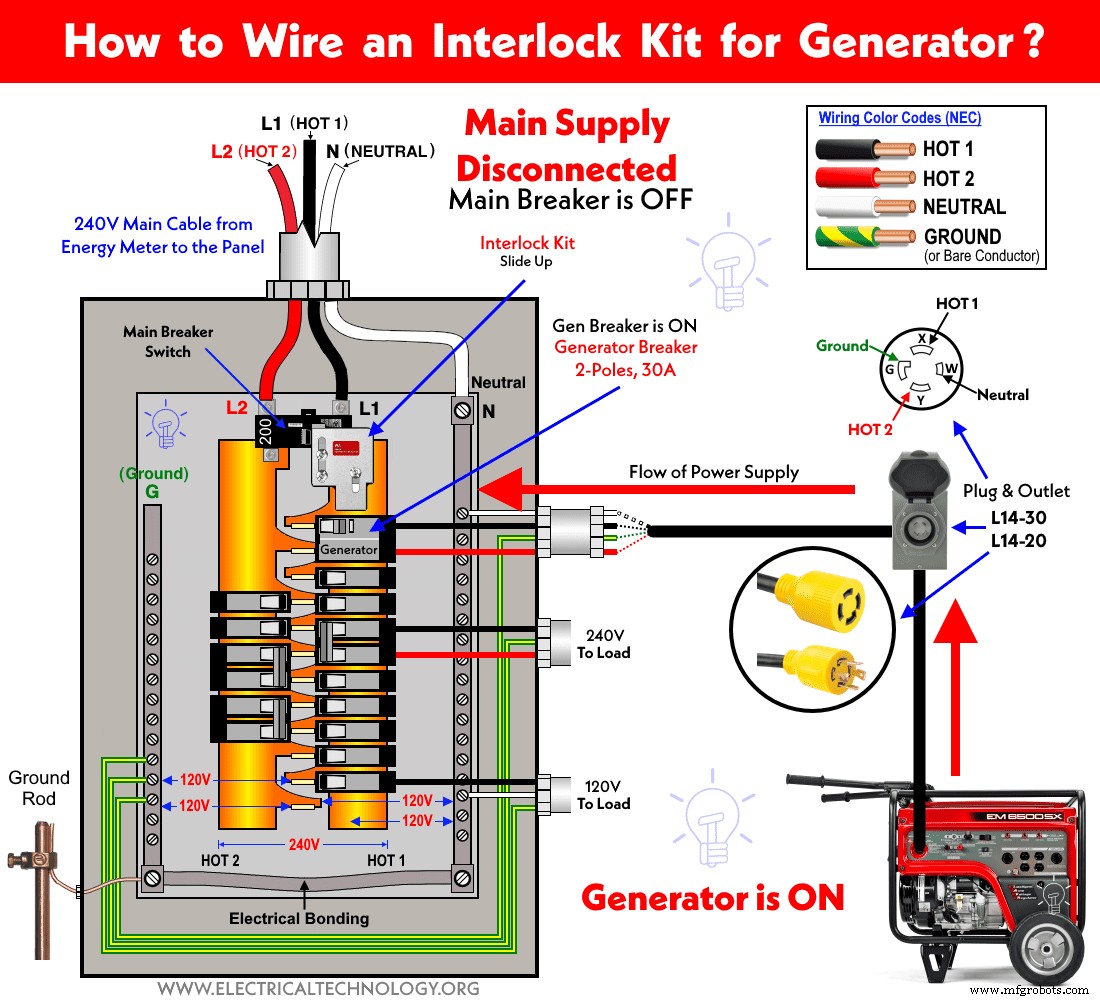

Der folgende Schaltplan zeigt, wie ein Interlock-Kit für den Generator und seinen Betrieb während des Stromausfalls verdrahtet wird. Das Interlock-Kit ist in der Hauptschalttafel installiert, die beides verhindert (Haupt- und Generatorschalter gleichzeitig). Es kann jeweils nur ein Leistungsschalter (entweder Haupt- oder Generator) EIN oder AUS sein, indem die Verriegelung nach oben oder unten geschoben wird.
Da der Generator über den Stecker L14-30 (oder L14-20) und den Stromeingang und das Interlock-Kit im Hauptpanel mit dem Hauptpanel verdrahtet ist, sehen wir uns die Funktionsweise an.
Wenn die Stromversorgung ausgeschaltet ist =Generator ist eingeschaltet
Wenn die Hauptstromversorgung nicht verfügbar ist, schalten Sie einfach den Hauptschalter AUS und schieben Sie den Verriegelungssatz nach oben (der den Hauptschalter in der Position EIN verriegelt, wie in Abb. gezeigt) . Auf diese Weise können Sie den Generator starten und mit dem Interlock-Kit können Sie den 2-poligen Unterbrecher für den Generator einschalten. Starten Sie einfach den Generator und schalten Sie den 2P-Trennschalter ein. Jetzt können Sie den 120-V- oder 240-V-Trennschalter nacheinander einschalten, um die gewünschten Lastkreise mit Strom vom Generator zu betreiben. Der rote Pfeil vom Generator und Stromeingang zum 2P-Leistungsschalter und Hauptpanel zeigt die Stromversorgung zu den Lastpunkten.
Verwandter Beitrag:
- Wie bestimmt man die richtige Kapazität eines Subpanels?
- Wie verdrahte ich ein Subpanel? Main Lug Installation für 120 V/240 V
Wenn Netzstrom eingeschaltet ist =Generator ausgeschaltet ist
Wenn die Stromversorgung wiederhergestellt ist, schalten Sie einfach den Generator ab und schalten Sie den zugehörigen zweipoligen Unterbrecher aus. Schieben Sie nun das Interlock-Kit nach unten (es verhindert das Einschalten des Leistungsschalters für den Generator), wodurch das Einschalten des Hauptschalters ermöglicht wird. Schalten Sie einfach den Hauptschalter ein und die Versorgung wird über die Hauptstromversorgung zu den angeschlossenen Lastpunkten wiederhergestellt. Der rote Pfeil von den Hauptversorgungskabeln zeigt den Stromfluss zum Stromkreis.

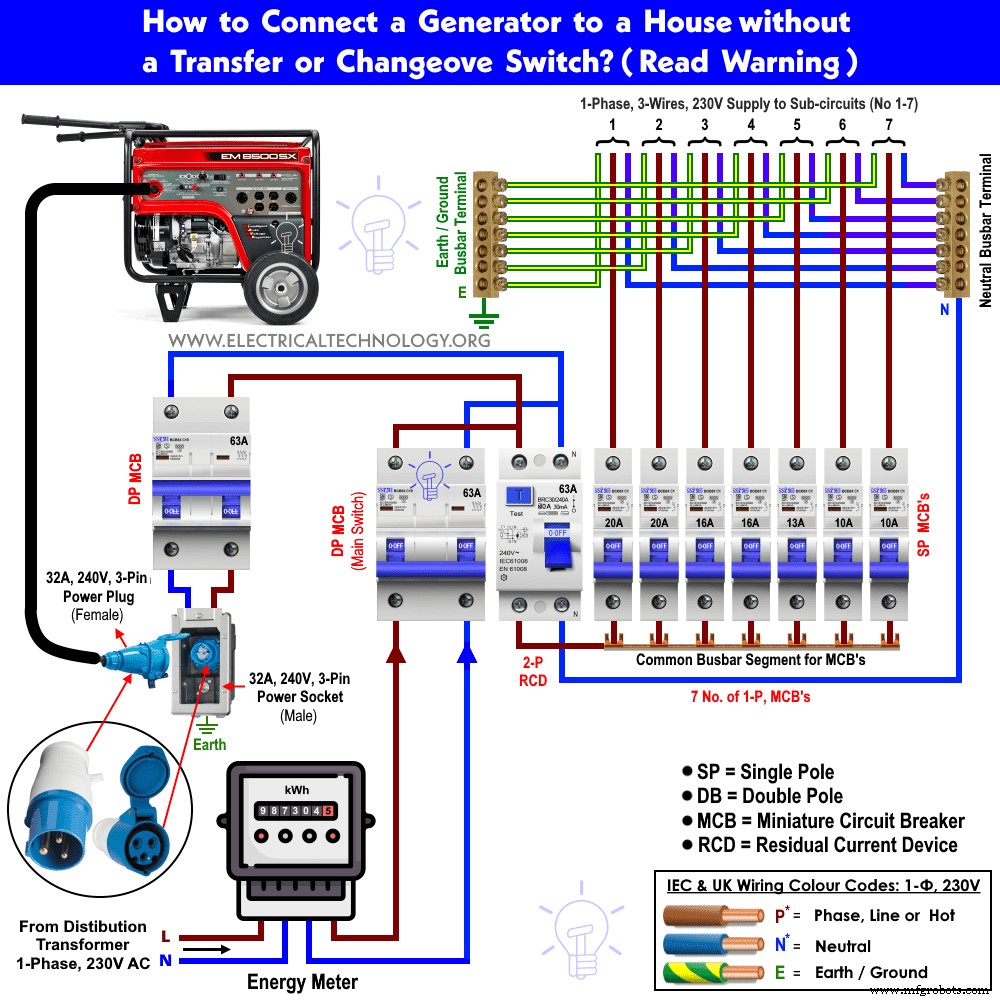

Verdrahtung eines Notstromaggregats ohne Umschalter für 230 V – IEC
Achtung :Bitte befolgen Sie die lokalen Gebietscodes, da diese Methode möglicherweise nicht den Codes in IEC-Ländern entspricht. Dies kann zu schweren Verletzungen und gefährlichen Bränden führen, da dies mit besonderer Vorsicht erfolgen kann, da die Möglichkeit besteht, dass jemand vergisst, den gewünschten Leistungsschalter vor dem Vorgang AUSZUSCHALTEN. Kurz gesagt, es kann mit besonderer Sorgfalt durchgeführt werden, wenn der Kodex dies zulässt.
Der Installationsvorgang und die Bedienung sind die gleichen wie oben erwähnt, jedoch ohne den Umschalter. Schalten Sie für diese Methode beide Hauptschalter (MCB) im Verteiler aus, um die Stromversorgung zu trennen. Installieren Sie nun einen separaten 63-A-Trennschalter für den Generator (wie der Haupt-MCB).
Schließen Sie nun diesen neuen Unterbrecher über den Stromeingang (3-polige Steckdose oder 32A, 230V-Steckdose) mit 6 AWG (7/064″ oder 16mm 2<) an /sup> )“. Schließen Sie schließlich den 3-poligen Netzstecker oder die 32-A-, 230-V-Netzbuchse des Generators an diesen Stromeingang oder diese Steckdose an (wie in der folgenden Abb. gezeigt). Sie haben es geschafft!
Betrieb und Arbeitsweise

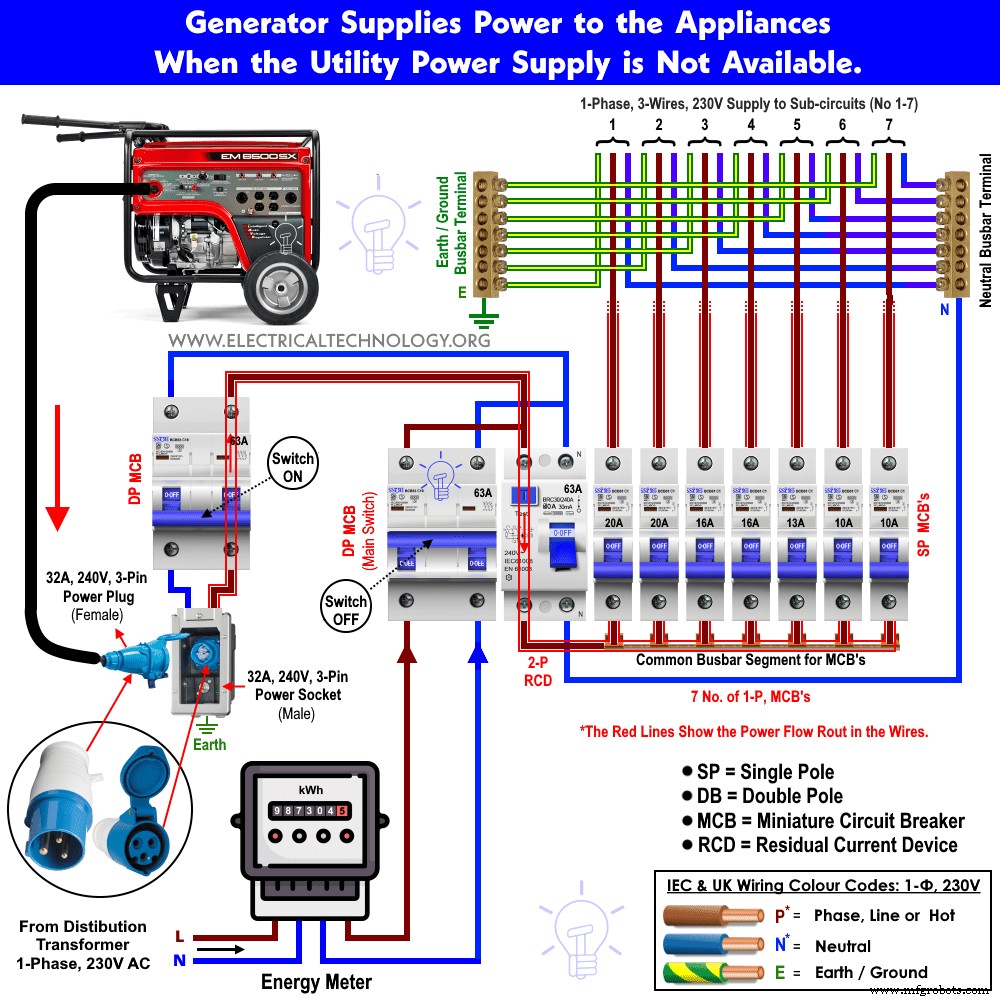

1. Falls keine Netzstromversorgung verfügbar ist:
Schalten Sie dazu zunächst den Hauptschalter AUS und starten Sie den Generator. Schalten Sie nun den Trennschalter für den Generator ein und schalten Sie nacheinander die Trennschalter ein, die an die gewünschte Last angeschlossen sind und über die Notstromversorgung des Generators betrieben werden müssen.
Wenn der Generator nicht verwendet wird, FIRST Schalter für den Generator ausschalten, Generator ausschalten und schalten Sie schließlich den Hauptschalter in der Verteilertafel oder Verbrauchereinheit ein.
In diesem Fall versorgt der Generator die Haushaltsgeräte mit Strom und der Stromfluss wird zu den angeschlossenen Elektrogeräten und -geräten fortgesetzt (die rote Linie, d ) nach Generator (wie im Bild unten gezeigt).
Die rote Linie im roten rechteckigen Feld) und die Pfeile (↑) zeigen den Stromfluss in der Schaltung.
Hinweis:Bitte! Seien Sie vorsichtig.
In diesem Fall wäre der erste MCB (Hauptschalter, der mit der Hauptstromversorgung verbunden ist) „OFF“ und der zweite MCB-Schalter, der für den Generator verdrahtet ist, sollte „ON“ sein “. Schalten Sie aus Sicherheitsgründen die 3-polige Steckdose oder die 32-A-Generatorsteckdose und -steckdose aus, indem Sie den eingebauten EIN/AUS-Schalter ausschalten, wenn der Generator nicht verwendet wird.
Verwandte Beiträge:
- Ein vollständiger Leitfaden zur Installation von Solarmodulen. Schritt-für-Schritt-Anleitung mit Berechnung und Diagrammen
- Wie verdrahtet man Batterien in Reihe, parallel und seriell-parallel?
- Reihen-, Parallel- und Reihenparallelschaltung von Solarmodulen

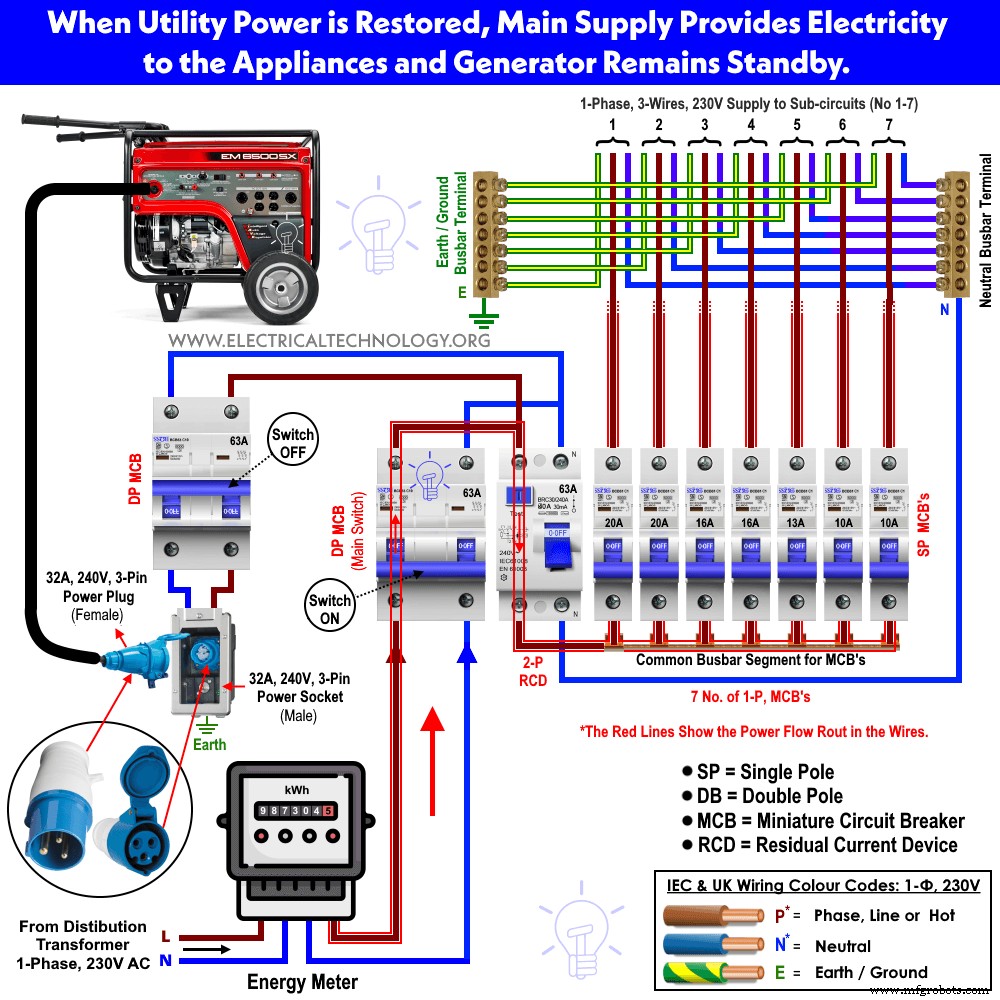

2. Falls die Stromversorgung vom Krafthaus wiederhergestellt wird:
In diesem Fall versorgen die Hauptstromleitungen die Haushaltsgeräte mit Strom, und der Stromfluss wird zu den angeschlossenen Elektrogeräten im System über die (die rote Leitung, d das rote rechteckige Kästchen) über die Hauptstromversorgung vom Krafthaus. Somit bleibt der tragbare Generator in Bereitschaft.
Denken Sie daran, dass der Leistungsschalter für den Generator auf AUS steht. Schalten Sie diesen Trennschalter niemals ein, wenn die Hauptversorgung verfügbar ist. Schalten Sie für zusätzliche Sicherheit die Steckdose mit der Ein-/Aus-Taste aus oder entfernen Sie den 3-poligen Stecker für den Generator.
Hinweis:Bitte! Seien Sie vorsichtig.
In diesem Fall sollte der zweite für den Generator verdrahtete MCB-Schalter „OFF“ sein. Schalten Sie aus Sicherheitsgründen die 3-polige Steckdose oder die 230-V-, 32-A-Steckdose und -Steckdose aus, indem Sie den eingebauten EIN/AUS-Schalter ausschalten, wenn der Generator nicht verwendet wird. Schalten Sie außerdem den Generator ab und ziehen Sie den Netzstecker. Schalten Sie nun den Haupt-MCB ein (Hauptschalter, der an die Hauptstromversorgung angeschlossen ist).
Vorsichts- und Warnhinweise :
Bitte lesen Sie alle angegebenen Hinweise, Warnungen, Anweisungen, Handbücher und Vorsichtshinweise bevor Sie diese Methode anwenden, da sie in einigen Ländern aus Sicherheits- und Gefahrengründen möglicherweise nicht legal ist. Außerdem ist es für Anfänger nicht zu empfehlen und nur ein möglicher Weg für praktische Ingenieure und erfahrene Techniker im Notfall (z. B. Stromausfall in Krankenhäusern während ernsthafter Operationen) und es gibt keine Alternative, um die Stromversorgung wiederherzustellen>
Es sollte immer nur 1 MCB „EIN“ sein. Wenn der zweite MCB in den oben gezeigten Abbildungen und im Betrieb „EIN“ ist, d. h. beide MSBs schalten gleichzeitig „EIN“. Dann;
- Wenn der Strom aus dem Kraftwerk wiederhergestellt wird, kann dies Ihren Generator beschädigen oder das gesamte System durchbrennen, was gleichzeitig zu Stromschlägen und Gefahren, gefährlichen Bränden und Explosionen führen kann.
- Wenn die Hauptstromversorgung nicht verfügbar ist, sendet der Generator Strom zurück in die Hauptkabel und -leitungen, die den Generator überlasten und die Linienrichter und Elektriker, die in anderen Häusern und Versorgungsleitungen arbeiten/reparieren, durch Stromschlag töten können.
- Wenn Sie nicht genügend praktische Erfahrung haben und sich nicht sicher sind, welche Sicherheitsvorschriften der Stromversorger oder das Benutzerhandbuch des Generators in Ihrem Land haben, wenden Sie diese Methode nicht an, um den tragbaren Generator an das Hausversorgungssystem anzuschließen. Es wird auch empfohlen, sich vor der Implementierung dieser Methode an einen zugelassenen Elektriker oder Energieversorgungsunternehmen zu wenden.

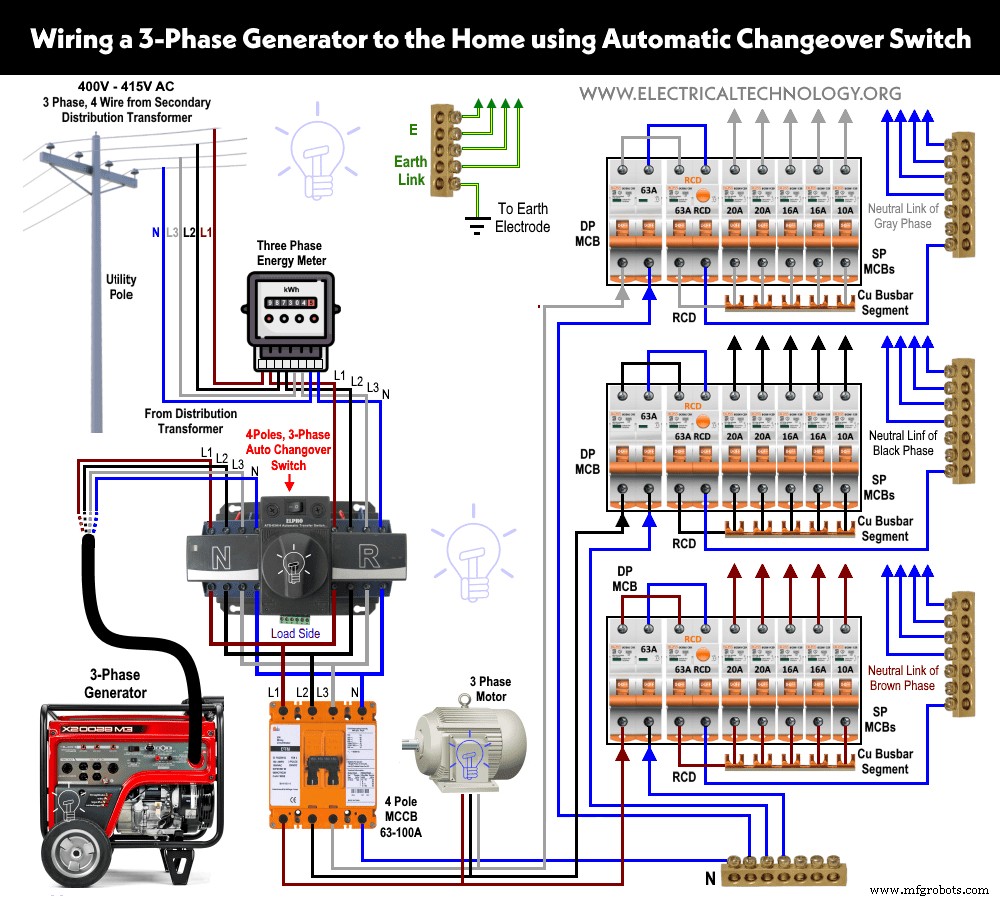

Wie schließe ich einen 3-Phasen-Generator mit einem 4-poligen automatischen Umschalter an das Haus an?
Um einen tragbaren Drehstromgenerator an das Hausnetz anzuschließen , Wir müssen einen vierpoligen (4P) automatischen Umschalter oder Umschalter verwenden . Die Anschlussmethode ist die gleiche wie oben für den einphasigen Generator und den Umschalter erwähnt, aber wir müssen einen dreiphasigen 4-poligen manuellen Umschalter verwenden. Es ist die zuverlässigste und empfohlene Methode, einen Generator an das Hausnetz anzuschließen, denn wenn die Stromversorgung vom Versorgungsunternehmen wiederhergestellt wird, erkennt der automatische Umschalter automatisch den Strom und leitet ihn von der Generatorversorgung an die Hauptversorgung und umgekehrt um.
Hinweis:Sie können einen dreipoligen (3P) automatischen Umschalter verwenden stattdessen wenn Vierpoliger (4P) Umschalter oder Umschalter .
- Verwandter Beitrag:Wie verdrahte ich einen dreiphasigen 400-V-Verteiler? IEC &Großbritannien

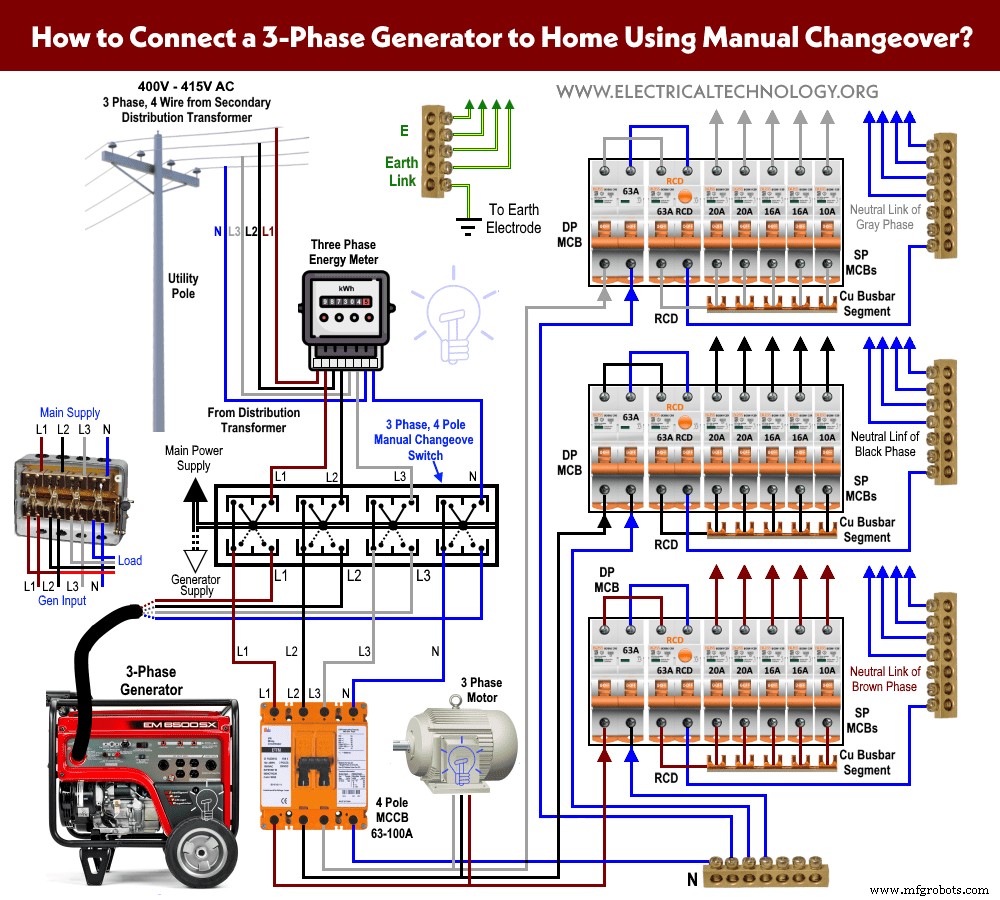

Wie schließe ich einen 3-Phasen-Generator mit einem 4-poligen manuellen Umschalter an das Haus an?
Es gibt keinen großen Unterschied bei den Kabelverbindungen für automatische und manuelle Umschalter und Umschalter bei tragbaren Generatoren . In der folgenden Kabelverbindung haben wir einen vierpoligen manuellen Umschalter verwendet zum Anschluss eines dreiphasigen Notstromaggregats zu den Verteilern. Die Verdrahtungsanschlüsse für den Dreiphasen-Umschalter sind die gleichen wie die Verdrahtung für den einphasigen 2-poligen Umschalter in Methode eins, während es zwei weitere Steckplätze für zusätzliche Leiter und Neutralleiter gibt, wie in der folgenden Abbildung gezeigt.
Hinweis:Sie können einen dreipoligen (3P) manuellen Umschalter verwenden stattdessen wenn Vierpoliger (4P) Umschalter oder Umschalter .
Farbcode der Verkabelung:
Wir haben die IEC- und IEC-Verkabelungsfarbcodes verwendet für 230V/400V und 120V/240V Stromkreise. Sie können die örtlichen Vorwahlen oder i IEC – International Electrotechnical Commission verwenden (UK, EU etc.) oder NEC (National Electrical Code [USA &Kanada] wo;
NEC:
Einphasig 120 V AC:
- Schwarz =Heiß oder Linie
- Weiß =Neutral
- Grün / Gelb oder blanker Leiter =Massedraht
Einphasig 240 V AC:
- Schwarz =Heiß 1 oder Linie 1
- Rot =Heiß 2 oder Linie 2
- Weiß =Neutral
- Grün / Gelb oder blanker Leiter =Massedraht
Drei Phase 208 AC:
- Schwarz =Heiß 1 oder Linie 1
- Rot =Heiß 2 oder Leitung 2
- Blau =Heiß 3 oder Leitung 3
- Weiß oder Grau =Neutral
- Grün / Gelb oder blanker Leiter =Massedraht
Dreiphasig 240 AC (High Leg Delta):
- Blau =Heiß 1 oder Leitung 1
- Orange =Hot 2 oder Line 2 (HIGH LEG DELTA)
- Schwarz =Hot 3 oder Linie 3
- Weiß oder Grau =Neutral
- Grün / Gelb oder blanker Leiter =Massedraht
Dreiphasig 480 V und 600 V AC
- Braun =Heiß 1 oder Leitung 1
- Orange =Heiß 2 oder Leitung 2
- Gelb =Heiß 3 oder Leitung 3
- Weiß oder Grau =Neutral
- Grün / Gelb oder blanker Leiter =Massedraht
IEC:
Einphasig 230 V AC:
- Braun =Phase oder Linie
- Blau =Neutral
- Grün / Gelb =Erdleiter =Erdleiter
Dreiphasig 400 V – 415 V AC:
- Braun =Phase 1 oder Leitung 1
- Schwarz =Phase 2 oder Linie 2
- Grau =Phase 3 oder Leitung 3
- Blau =Neutral
- Grün / Gelb =Erdleiter
Allgemeine Vorsichtsmaßnahme
Allgemeine Vorsichtsmaßnahmen beim Spielen mit Elektrizität.
- Trennen Sie die Hauptstromquelle (durch Ausschalten des Hauptschalters in der Verteilertafel/Verbrauchereinheit und im Lastzentrum/Hauptschaltschrank), bevor Sie elektrische Geräte warten, reparieren oder installieren. li>
- Versuchen Sie niemals, ohne angemessene Anleitung und Sorgfalt an der Stromversorgung zu arbeiten.
- Störungs-, Reparatur-, Installations- und Änderungsarbeiten im Zusammenhang mit Elektrizität dürfen nur in Anwesenheit von Personen durchgeführt werden, die über gute Kenntnisse und praktische Arbeit und Erfahrung verfügen, die mit dem Umgang mit Elektrizität vertraut sind.
- Lesen Sie alle Anweisungen, Benutzerhandbücher, Vorsichtshinweise und Ortsvorwahlen und befolgen Sie diese strikt.
- Eigene Arbeiten an der Elektrik sind gefährlich und in manchen Gegenden illegal. Wenden Sie sich an den konzessionierten Elektriker oder das Energieversorgungsunternehmen, bevor Sie Änderungen an der elektrischen Verkabelung vornehmen.
- Verwenden Sie die geeignete Spannungs- und Amperezahl des Schalters mit geeigneter Drahtgröße und MCB in der richtigen Größe entsprechend der Nennlast.
- Schalten Sie den Hauptleistungsschalter des MCB aus, um sicherzustellen, dass die Stromversorgung ausgeschaltet ist, bevor Sie eine vorhandene oder neue Steckdose oder einen Schalter mit einem Elektro-/Anschlusskasten verdrahten.
- Wenden Sie sich an den autorisierten und lizenzierten Elektriker für die Schalterinstallation, wenn Sie sich bezüglich der Schaltpläne nicht sicher sind.
- Der Autor haftet nicht für Verluste, Verletzungen oder Schäden aus der Anzeige oder Verwendung dieser Informationen oder wenn Sie eine Schaltung im falschen Format ausprobieren. Also bitte! Seien Sie vorsichtig, denn es dreht sich alles um Strom und Strom ist zu gefährlich.
