J111 JFET:Pinbelegung, Funktionen, Anwendungen und andere wichtige Informationen erklärt

Junction Field Effect Transistor (JFET) ist ein Halbleiterbauelement, das die Eingangsspannung verwendet, um seine Ausgangseigenschaften zu steuern (spannungsgesteuert). Zusätzlich hat es drei Anschlüsse, durch die es entweder Löcher oder Elektronen (Träger) beim Leiten von Strom anwendet. Einer der JFET-Typen ist J111, auf den wir uns heute hauptsächlich konzentrieren werden. Daher werden wir seine Pin-Konfiguration, Funktionen und Anwendungen besprechen und dann einen Überblick über das Funktionsprinzip von JFETs geben.

P-Kanal-JFET

j111-JFET-Pin-Konfiguration

J111 JFET hat drei Pins in seiner Pinbelegung. Sie umfassen Gate-, Drain- und Source-Pins.

Symbol für J111 n-Kanal-JFET

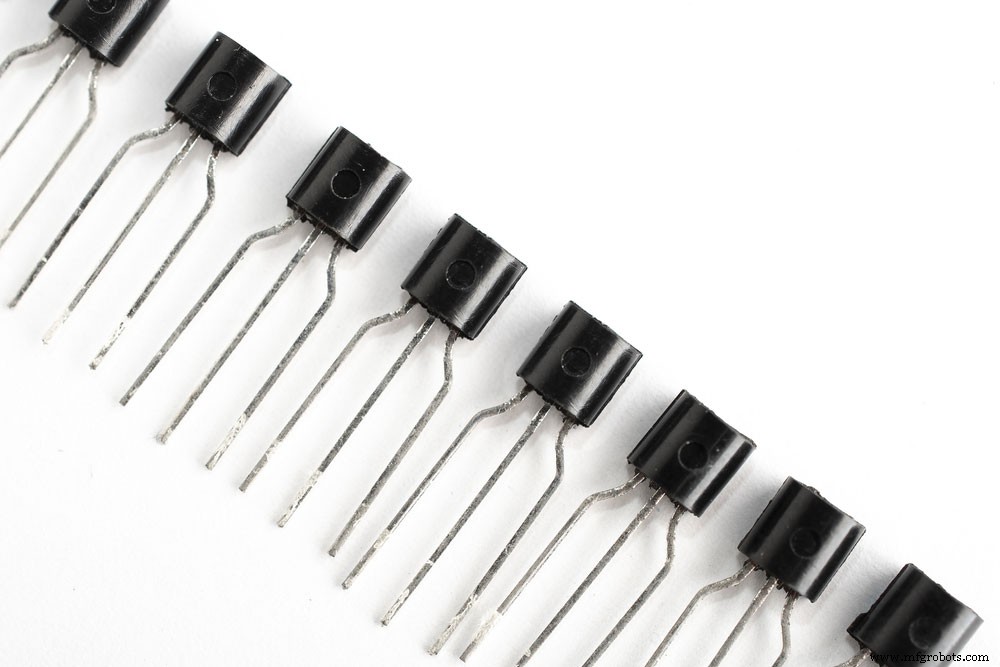

J111 in einem TO-92-Paket

Funktion

Zu den Merkmalen und Höchstwerten des J111 JFET gehören:

Hinweis; Maximalwerte sind individuelle Belastungsgrenzwerte, die bestimmen, wie viel Schaden der j111 aushalten kann.

Wie funktioniert JFET?

Wir werden zwei Arbeitsszenarien verwenden, um zu erklären, wie ein JFET funktioniert;

Erster Fall

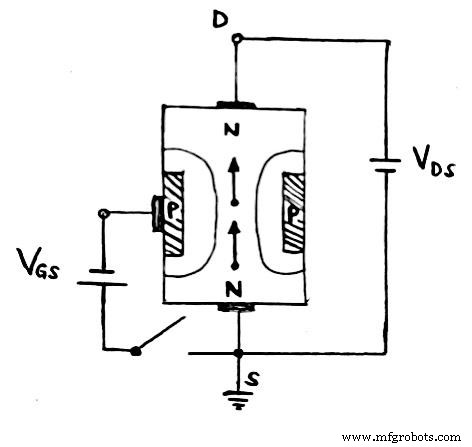

Erste Schaltungsillustration zur Funktionsweise von JFETs

Es beginnt mit dem Anlegen der Spannung VDS zwischen den Source- und Drain-Anschlüssen ohne Gate-Spannung. Folglich erhalten Sie Verarmungsschichten, die durch die beiden p-n-Übergänge in den Balkenseiten gebildet werden.

Dann beginnt der Elektronenfluss von der Source zum Drain-Anschluss durch den zwischen den Verarmungsschichten gebildeten Kanal.

Hinweis; Die Größe der Verarmungsschichten bestimmt den über den Stab geleiteten Strom und die Kanalbreite.

Zweiter Fall

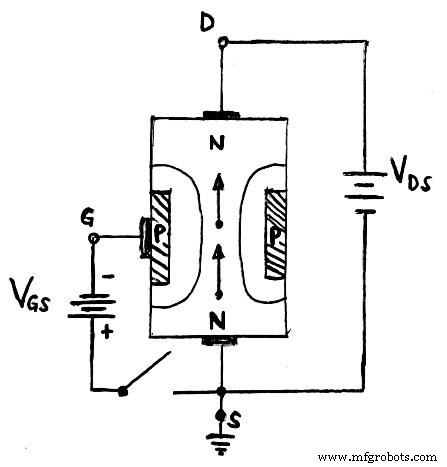

Eine zweite Illustration der Funktionsweise von JFET

Hier arbeiten wir umgekehrt. Daher legen wir VGS-Spannung zwischen den Source- und Gate-Anschlüssen an. Mit der Versorgung erhöhen wir die Breite der Sperrschicht.

Anschließend verringert der leitende Kanal den Widerstand des n-Balkens, anstatt ihn zu erhöhen, wodurch der Source-zu-Drain-Strom verringert wird.

Im Gegensatz dazu verringert das Verringern der Sperrvorspannung des Gates die Breite der Verarmungsschicht. Danach steigt der Strom von der Source zum Drain aufgrund einer vergrößerten Breite des leitenden Kanals an.

Bitte beachten Sie, dass n-Kanal- und p-Kanal-JFETs einen ähnlichen Betrieb haben. Der einzige Unterschied besteht darin, dass p-Kanal-JFETs Löcher und keine Elektronen als Träger des Kanalstroms verwenden. Darüber hinaus haben sie umgekehrte VGS- und VDS-Polaritäten.

Äquivalent von J111

Als Äquivalent oder Ersatz für den N-Kanal-JFET J111 können Sie J107 in Betracht ziehen. Es ist ein kostengünstiger Schalter, der als rauscharmer JFET-Verstärker arbeitet.

(elektronische JFETs)

  1. Der Unterschied zwischen JFET und BJT

Bipolar Junction Transistor und JFET haben Unterschiede gemäß der Tabelle;

JFET BJT
JFET ist ein unipolarer Transistor, weil er einen Trägertyp hat, d. h. Elektronen im n-Typ und Löcher im p-Typ-Kanal. Es ist ein bipolarer Transistor, da sowohl Löcher als auch Elektronen die Leitung unterstützen.
Seine Eingangsschaltung ist in Sperrichtung vorgespannt und trägt daher zu einer hohen Eingangsimpedanz bei. Die Vorwärtsspannung in seinem Eingangskreis führt zu einer niedrigen Eingangsimpedanz.
Es fehlt eine Kreuzung, daher ein niedriger Geräuschpegel. Das Vorhandensein von Kreuzungen führt zu einem erhöhten Geräuschpegel.
Es verwendet die Gate-Anschlussspannung, um den Strom zwischen Source und Drain zu regulieren. Es verwendet Basisstrom, um den Wind zwischen Emitter und Kollektor zu steuern.
Hier erhält der Gate-Anschluss keinen Strom. Auf der anderen Seite empfängt BJT Basisströme von einigen µA.

J111 JFET-Anwendung

J111 JFET ist in Anwendungen mit hoher Verstärkung und geringem Rauschen üblich, wie unten aufgeführt.

Ein einfacher Kommutator

Schlussfolgerung

Zusammenfassend lässt sich sagen, dass J111 ein JFET-Chopper-Transistor ist, der mit vielen Versorgungsspannungen funktioniert. Darüber hinaus machen seine Betriebsparameter es zu einem geeigneten Produkt für viele technische Experten, weil es einfach ist.

Das ist alles für heute. Zögern Sie jedoch nicht, uns bei weiteren Fragen zu kontaktieren.
