Spannungsregler 7815:Ausführliche Anleitung zur Verwendung und mehr!

Spannungsregler sind in Elektroprojekten sehr beliebt. Sie arbeiten, indem sie trotz der bereitgestellten Einspeisespannung eine anhaltende Ausgangsspannung liefern. Der Gleichrichter LM7815 gehört zu einer LM78XX-Serie von konsolidierten Schaltungen. Spannungsgleichrichter dieser Serie haben drei Pins und erzeugen eine feste Ausgangsspannung. Die Spannungsregler der Serie verfügen jedoch über unterschiedliche feste Ausgangsspannungen. Diese Funktion trägt dazu bei, dass die Spannungsregler der Serie LM78XX in vielen Anwendungen einsetzbar sind. Dieser Artikel behandelt den Spannungsregler LM7815, seine Eigenschaften und seine Verwendung in Projekten.

Einführung in den Spannungsregler 7815

Der Spannungsregler LM7815 ist ein Festspannungsregler. Sein Name 7815 steht für „78“, was bedeutet, dass der Regler eine positive Spannung liefert. Während ein Spannungsregler arbeitet, indem er einen konstanten Ausgang bereitstellt, bedeutet „15“ beim 7815 einen Spannungsausgang von 15 V. Aus den beiden obigen Aussagen ergibt sich insbesondere, dass der positive Spannungsregler LM7815 eine Ausgangsspannung von +15 V ausgibt.

Darüber hinaus kann der Regler mit den positiven 15 V den meisten TTL-Komponenten eine nachhaltige Menge an Strom zuführen. Insbesondere wird der Regler in einem Paket geliefert und ist in TO-220-, TO-3-, TO-220FP- und D2PAK-Paketen erhältlich.

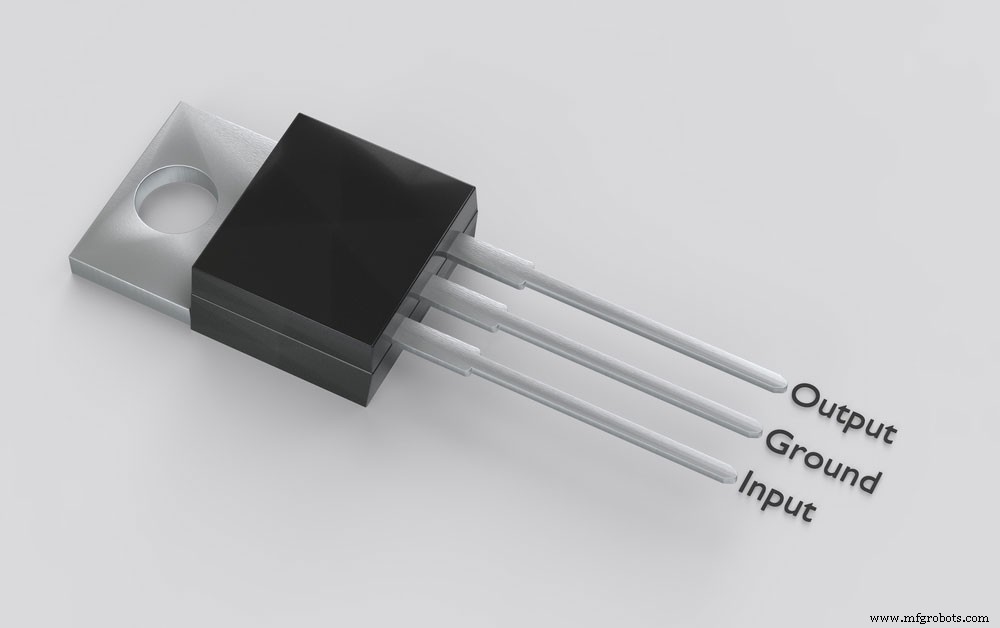

(eine isolierte elektronische Komponente mit einem TO-220-Gehäuse mit drei Stiften.)

Der Ausgangsstrom dieser integrierten Schaltung kann messbar bis zu 1,5 A erreichen. Derselbe IC unterliegt jedoch einem großen Wärmeverlust. Es wäre hilfreich, wenn Sie einen Kühlkörper verwenden würden, um zu verhindern, dass der IC zu viel Wärme verliert. Diese Aktion wird hauptsächlich für Projekte durchgeführt, die mehr Energie verbrauchen.

Zum Beispiel ein Projekt wie die lokale On-Card-Regulierungsanwendung. Wichtig ist, dass diese Anwendung funktioniert, indem sie die Verteilungsprobleme beseitigt, die mit der Einpunktregulierung einhergehen. Außerdem ist das Vorhandensein dieser Endregler entscheidend für die Herstellung von Logiksystemen und HiFi.

Hinweis;

Es wäre hilfreich, wenn Sie daran denken würden, dass die Eingangsspannung des LM7815 immer zwischen 17 V und 35 V liegen sollte. Jeder Strom unter 17 V erzeugt keine stabile Ausgabe. Darüber hinaus benötigt der Spannungsregler mindestens 2 V über seinem festen Ausgang, um effizient zu arbeiten und eine Tonerzeugung zu erzielen. Es wird jedoch nicht empfohlen, einen Strom über 35 V bereitzustellen, da dies das Gerät beschädigen wird.

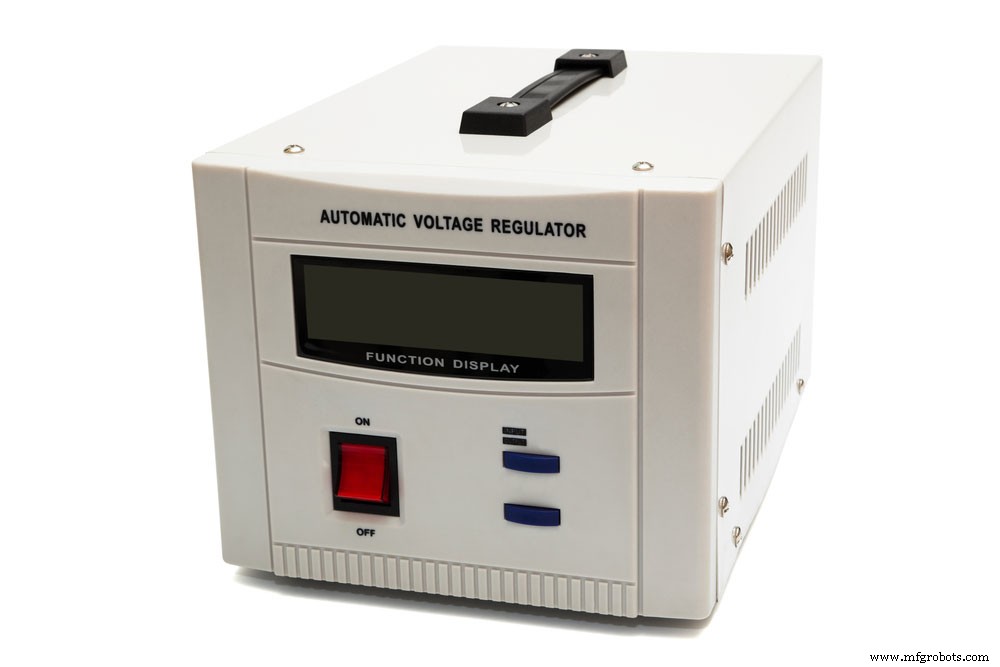

(ein automatischer Spannungsregler.)

Eigenschaften des 7815-Spannungsreglers

•  Erstens ist das Reglerschaltkreisdesign so konfiguriert, dass es +15 V ausgibt.
•  Zweitens beträgt die erforderliche Mindesteingangsspannung 17 V.
• Drittens hat die variierende Eingangsspannung ihre maximale Eingangsspannung von 35 V.
•  Außerdem gibt der Regler einen maximalen Strom von 1,5 A aus.
•  Als nächstes hat der Spannungsregler 7815 eine eingebaute Kurzschluss-Abschaltfunktion.
•  Außerdem hat der Regler eine eingebaute Hitzeabschaltfunktion.
• Außerdem verwendet der Spannungsregler einen Backup-Strom von 8mA.
• Außerdem verfügt dieses elektrische Gerät über einen Kurzschlussstrombegrenzungsschutz und eine interne thermische Überlastung.
• Dann hat der Spannungsregler LM7815 eine hohe Sperrschichttemperatur von 125 Grad Celsius.
• Zu guter Letzt ist der Spannungsregler im TO-220-, TO-220FP-, D2PAK- und TO-3-Gehäuse erhältlich.

(Bild der Spannungsregler-Icon-Sets.)

LM7815-Pin-Konfiguration

Der Spannungsregler LM7815 gehört zu den 3-Terminal-Reglern. Nämlich der Eingangs-, Ausgangs- und Erdungsstift. Außerdem haben diese Pins unterschiedliche Funktionen. Die folgende Tabelle beschreibt jeden Pin.

Pin	Pin-Name	Beschreibung
1	Eingabe(v+)	Dieser Pin liefert die unspezifische Eingangsspannung.
2	Boden	Der Erdungsstift sichert die gesamte Schaltung an der Erde. Zusätzlich erdet der Pin den Kurs.
3	Ausgang (V0)	Dieser Pin gibt die abgestimmte Ausgangsspannung von +15 V aus.

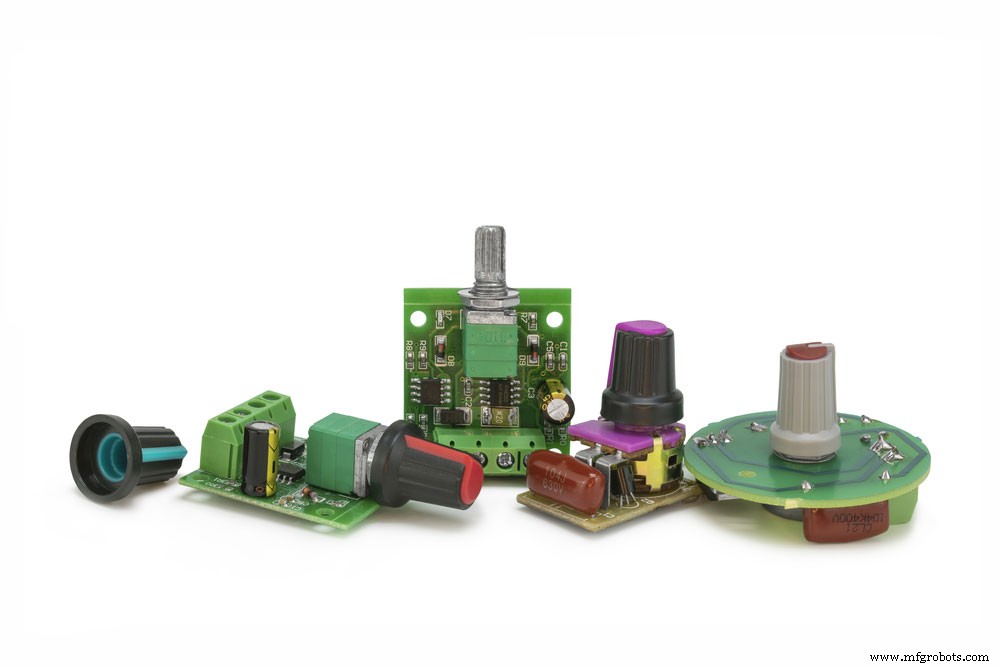

(Einstellbare Spannungsregler stufen die Stromversorgungsmodule herunter.)

Verwendung eines LM7815-Spannungsreglers？

Sie können einen positiven Regler 7815 wie jedes andere elektrische Gerät in einem Stromkreis verwenden. Verwenden Sie es unbedingt mit zwei Kondensatoren, damit der Regler zuverlässige Ergebnisse liefert. Beispielsweise sollte einer 0,1 Uf und der andere 0,33 Uf sein.

Normalerweise ist der 0,33-Uf-Kondensator der Eingangskondensator. Gleichzeitig sind die 0,1 Uf der Ausgangskondensator. Insbesondere der Eingangskondensator, ein in der Schaltung verfügbarer Keramikkondensator, behandelt die Probleme mit der Eingangsinduktivität. Auf der anderen Seite bietet oder fügt der im Kurs vorhandene Keramik-Ausgangskondensator Stabilität hinzu.

Platzieren Sie den Eingangs- und Ausgangskondensator beim Herstellen der Verbindung näher an den Schaltungsanschlüssen. Dieser Faktor ist wichtig, da die Kondensatoren in der Nähe der Anschlüsse effizient arbeiten.

Sie haben vielleicht bemerkt, dass alle zwei Kondensatoren aus Keramik bestehen. Ein Keramikkondensator arbeitet schneller als ein Elektrolytkondensator, daher seine Verwendung.

Zusätzliche Tipps

Verwenden Sie immer einen Kühlkörper, wenn Sie Ihren Regler über einen längeren Zeitraum verwenden und dennoch stabile Ergebnisse erzielen möchten. Vermeiden Sie außerdem, Lasten von mehr als 1,5 A zu treiben, und legen Sie keine Spannung von mehr als 35 V an. Achten Sie außerdem darauf, Ihr Gerät dauerhaft bei einer Temperatur zwischen 0 und 125 Grad Celsius zu betreiben. Lagern Sie Ihr Elektrogerät außerdem bei Temperaturen zwischen -65 und 150 Grad Celsius.

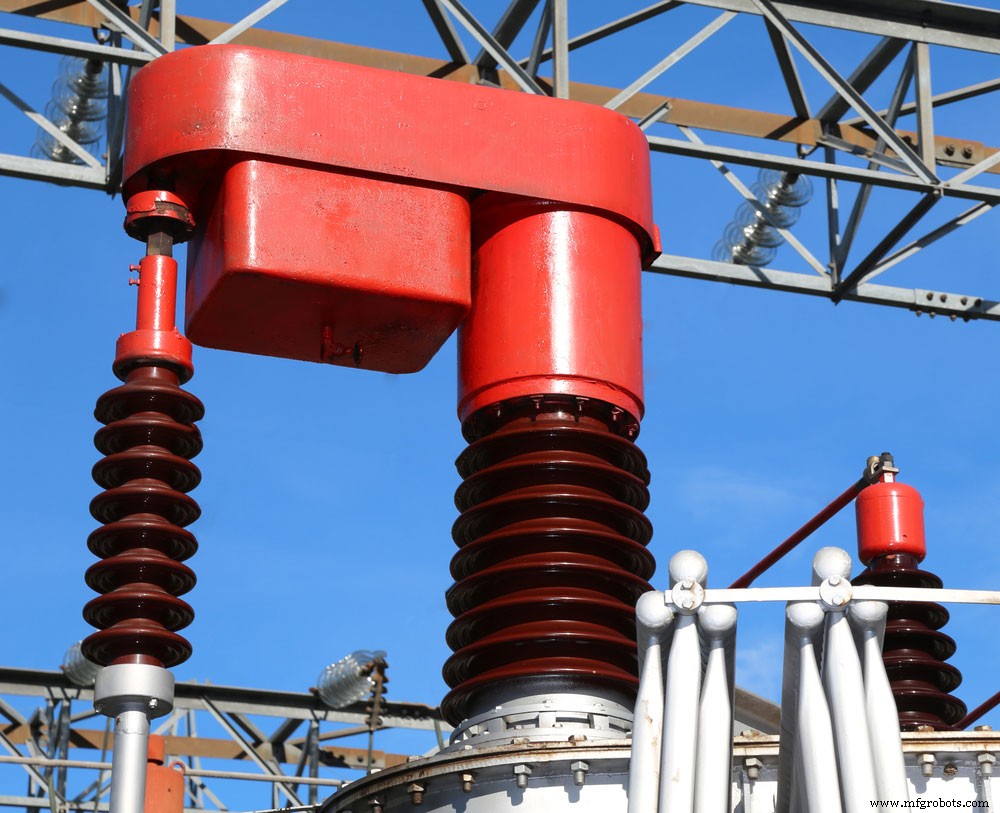

(Spannungsregler in einem Kraftwerk)

Anwendung des LM7815-Spannungsreglers.

• Erstens können Sie den Spannungsregler in einigen elektronischen Anwendungen als Strombegrenzer verwenden.
• Zweitens kann der Ausgangsregler LM7815 als geregelte Doppelversorgung in elektronischen Schaltungen betrieben werden.
• Sie können den Regler auch als konstanten 15-V-Regler verwenden. Diese Ausgangsleistung von +15 V hilft bei vielen Elektroprojekten, Mikrocontroller und elektronische Sensoren zu betreiben.
• Zu guter Letzt können Sie diesen Spannungsregler als Ausgangs-Verpolungsschutzschaltung verwenden.

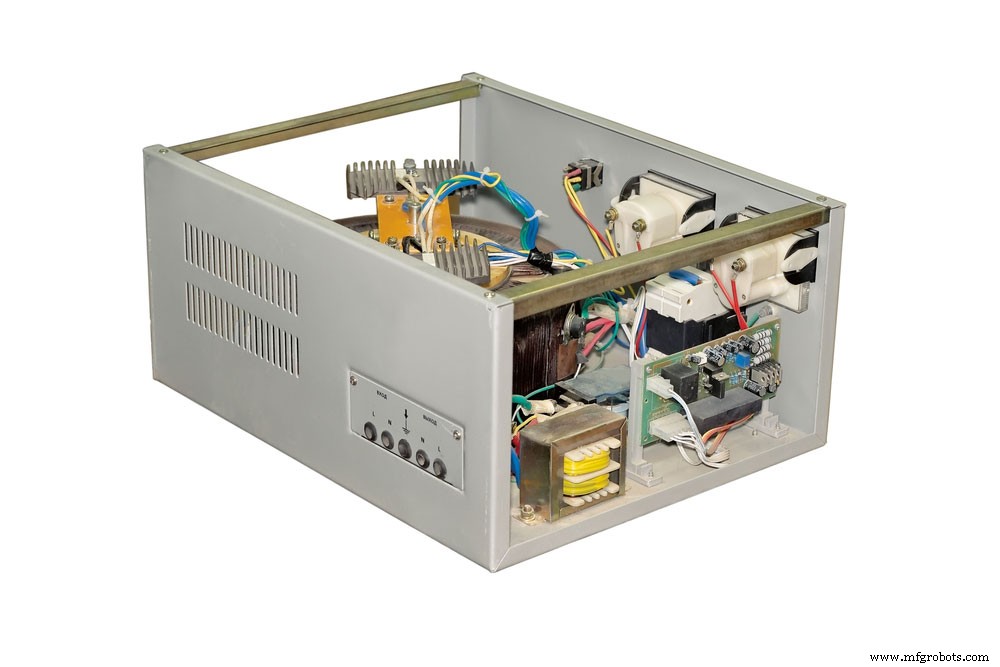

(ein Bild eines Spannungsreglers.)

Zusammenfassung

Der +15-V-Spannungsregler ist ein wichtiges elektronisches Gerät der LM78XX-Serie. Wir haben bereits gelernt, wie man damit arbeitet, um die besten Ergebnisse zu erzielen.

Wir hoffen, dieser Artikel hat Ihnen geholfen. Bei Fragen zu unseren Artikeln zögern Sie nicht, uns zu kontaktieren.
