Pogo Pin:Herstellungsprozess und sein zukünftiger Trend

Als grundlegende elektronische Komponente wurden Pogo-Stifte mit der Entwicklung der Kommunikationsbranche in großem Umfang in Uhren und Mobiltelefonen verwendet.

Wenn Sie jedoch beabsichtigen, Pogo-Pins an Ihrem Produkt zu verwenden, ist es wichtig, dass Sie wissen, wie es hergestellt wird und worauf Sie bei seinem Herstellungsprozess besonders achten müssen.

Suchen Sie nicht weiter, dieser Artikel bietet Ihnen einige Tipps.

1. Was ist ein Pogo-Pin?

Ein Pogo-Pin ist ein Gerät, das in der Elektronik verwendet wird, um eine Verbindung zwischen Leiterplatten herzustellen.

Pogo-Pins sind normalerweise in einem dichten Array angeordnet und verbinden viele einzelne Knoten der beiden Leiterplatten miteinander.

Je nach Bedarf gibt es verschiedene Pogo-Pin-Produkte auf dem Markt, z. B. Typ mit flachem Boden, Stecktyp, Drahtbondtyp, gebogener Doppelkopftyp und Gewindetyp.

2. Produktanforderungen, die erfüllt werden sollten

Beim Einsatz in Hochleistungsanwendungen müssen Pogo-Pins sehr sorgfältig entworfen werden, um nicht nur eine hohe Zuverlässigkeit zu ermöglichen über viele Steck-/Trennzyklen hinweg, sondern auch High-Fidelity-Übertragung der elektrischen Signale.

Die Stifte selbst müssen hart und dennoch mit einer Substanz beschichtet sein, die für einen zuverlässigen Kontakt sorgt.

3. Struktur erforderlich

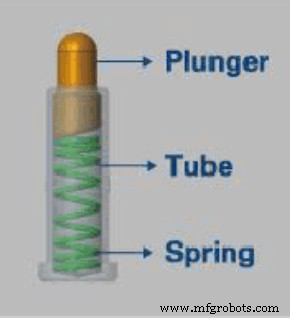

Kolben + Feder + Rohr =Stift

Ein Pogo Pin hat die Form eines schlanken zylindrischen Behälters, der einen scharfen, federbelasteten Stift enthält.

Zwischen zwei elektronische Schaltungen gepresst, stellen die scharfen Spitzen an jedem Ende des Pogo-Stifts sichere Kontakte mit den beiden Schaltungen her und verbinden sie dadurch miteinander.

Der Boden des Kolbens ist normalerweise eine abgeschrägte Struktur, deren Funktion darin besteht, sicherzustellen, dass der Pogo-Stift den Kolben während des Betriebs in Kontakt mit der Innenwand des Rohrs hält, sodass elektrischer Strom durch Kolben und Rohr fließen kann, um Stabilität und niedrige Impedanz des Pogo zu gewährleisten Stift.

4. Benötigte Materialien

Der Kern eines Pogo-Pins ist definitiv der Pin .

Ein Beryllium-Kupfer-Material, um eine hohe Kontaktfestigkeit, einen niedrigen Kontaktwiderstand und eine gleichbleibende Leistung in Tausenden von Steckern und Streifen zu erzielen mit besonderen Zugglüheigenschaften erforderlich.

Die Dicke und Form von Berylliumkupfer gewährleisten eine lange Lebensdauer und langfristige Leistung der Stifte. In den meisten Situationen sind die Stifte mit Gold plattiert, um einen zuverlässigen Kontakt zu gewährleisten.

Galvanikgold kann den Kontaktwiderstand reduzieren und die elektrische Leitfähigkeit hervorragend halten. Infolgedessen ist das Pogo-Pin-Produkt mit starker Korrosionsbeständigkeit leicht zu schweißen und Verschleißfestigkeit .

5. Zukünftiger Entwicklungstrend

Im eigentlichen Herstellungsprozess von Technologieprodukten gibt es vielfältige Anforderungen an die Größe und Qualität von Pogo-Pins. Verschiedene Steckverbinder, die sich aus unterschiedlichen Pins zusammensetzen, haben ein gewisses Entwicklungspotential.

5. 1 Interkonnektor auf Nanoebene

Verbindungen im Nanomaßstab sind erforderlich, da analoge Schaltkreise durch digitale Schaltkreise ersetzt werden , wechseln elektronische Geräte von kabelgebundenen zu drahtlosen Verbindungen , und das gesamte Gerätedesign verlagert sich von Desktop zu tragbar .

Der Nano-Pogo-Pin-Steckverbinder wurde weitgehend in Militär- und Luft- und Raumfahrtbereichen eingesetzt (Unbemannte Raumfahrzeuge, Kommunikationssatelliten, Space-Shuttle-Navigation etc.).

Darüber hinaus hat es sich in der Medizin- und Erdölindustrie bewährt (Magnetresonanzspulen, digitale Stethoskope) sowie tragbare und ferngesteuerte Produkte.

5. 2 LWL-Federstiftanschluss

Die extrem schwindende Nachfrage nach Mobiltelefonen wird immer dringender für die ultra untere Rückseite der internen Faser-Federstiftverbinder, insbesondere in den Bereichen tragbare Geräte, intelligente Kinderarmbänder, intelligente Uhren, tragbare Telefone, Bluetooth-Headsets, Datenleitungen und Ladeleitungen.

Um ein niedriges Profil, einen schmalen Abstand, Multipolarisation und hohe Zuverlässigkeit zu erreichen, haben viele Hersteller analoge Technologie verwendet für eingehende Forschung und Entwicklung.

Das schließt, was wir für den Pogo-Pin haben. Teilen Sie uns gerne mit, was Sie darüber wissen möchten, indem Sie unten einen Kommentar hinterlassen. Wir werden uns in Kürze bei Ihnen melden.
