CNC-Fräsen Kreisinterpolation G02 G03 G-Code-Programmbeispiel

CNC-Fräsprogrammierung Kreisinterpolation Beispiel

Beispiel für ein CNC-Fräs-Kreisinterpolationsprogramm zur Veranschaulichung der Verwendung von G02 G03-Kreisinterpolations-G-Codes.
Leicht verständliches CNC-Fräscodierungs-Tutorial für Anfänger und erfahrene CNC-Programmierer und CNC-Maschinisten.

Verwandte Zirkularinterpolations-CNC-Programme

CNC-Fräsen CNC-G02-Kreisinterpolation im Uhrzeigersinn CNC-Fräsbeispielprogramm

CNC-Drehmaschine G02 G03 G-Code Kreisinterpolation Beispielprogramm und CNC-Programmierbeispiel G-Code G02 Kreisinterpolation im Uhrzeigersinn

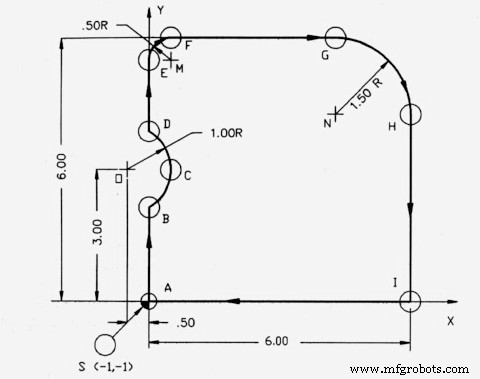

CNC Fräsen Kreisinterpolation G02 G03 G-Code Programmbeispiel

G90
G00 X-1.0 Y-1.0 ; point S
G01 X0 Y0 F7.5 ; point A
Y2.134 ; point B
G03 X0.5 Y3.0 I-0.5 J0.866 ; point C
X0. Y3.866 I-1. J0 ; point D
G01 Y5.5 ; point E
G02 X0.5 Y6.0 I0.5 J0 ; point F
G01 X4.5 ; point G
G02 X6.0 Y4.5 I0 J-1.5 ; point H
G01 Y0 ; point I
X0 ; point A
G00 X-1.0 Y-1.0 ; point S

CNC G02 Kreisinterpolation Beispielprogramm für CNC-Fräsen im Uhrzeigersinn CNC-Fräsmaschinen-Programmierbeispiel für Anfänger
