CNC-Kreisbogeninterpolation Tutorial: G02 & G03 G-Codes meistern

Dieses Tutorial zur CNC-Kreisbogeninterpolation vermittelt Ihnen leicht verständlich den Umgang mit G02 und G03 G-Codes.

Die CNC-Programmierung eines Bauteils wird einfach, wenn Sie die Zeichnung in kleine Abschnitte unterteilen und jeden Abschnitt einzeln programmieren. Am Ende zeigt sich: Der Prozess ist derselbe – ob einfaches oder hochkomplexes Bauteil. Sie nutzen lediglich G00, G01, G02, G03 usw.

Weitere verwandte CNC-Programmierbeispiele mit Kreisbogeninterpolation G02, G03:

CNC-Programmierung für Einsteiger – Ein CNC-Programmierbeispiel
CNC-Drehprogrammierung – Beispiel
CNC-Bogenprogrammierung – Übung

Im Folgenden ein Tutorial zur Kreisbogeninterpolation mit G02 und G03.

CNC-Programmierbeispiel

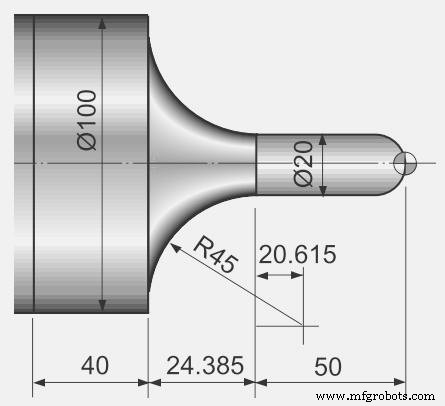

CNC-Kreisbogeninterpolation Tutorial: G02 & G03 G-Codes meistern — CNC-Programmierbeispiel mit Kreisbogeninterpolation G02 G03

N20 G50 S2000 T0300
N30 G96 S200 M03
N40 G00 X0 Z3.0 T0303 M08
N50 G42 G01 Z0 F0.2
N60 G03 X20.0 Z-10.0 R10.0
N70 G01 Z-50.0
N80 G02 X100.0 Z-74.385 I40.0 K20.615
N80 G01 Z-125.0
N90 G40 U2.0 W1.0
N100 G00 X200.0 Z200.0 M09 T0300
N110 M30

Sie können R oder I/K mit G02/G03 verwenden – siehe Block N80 in beiden Programmbeispielen.

N20 G50 S2000 T0300
N30 G96 S200 M03
N40 G00 X0 Z3.0 T0303 M08
N50 G42 G01 Z0 F0.2
N60 G03 X20.0 Z-10.0 R10.0
N70 G01 Z-50.0
N80 G02 X100.0 Z-74.385 R45.0
N80 G01 Z-125.0
N90 G40 U2.0 W1.0
N100 G00 X200.0 Z200.0 M09 T0300
N110 M30
