G02 G03 Beispielprogramm für Kreisinterpolation mit G-Code

Dieser Artikel erläutert die Verwendung des G-Codes G02 G03. Die G-Codes G02, G03 werden für die Kreisinterpolation in der CNC-Programmierung verwendet.

G02 G03 G-Code Kreisinterpolation

G02 G-Code Kreisinterpolation im Uhrzeigersinn.

G03 G-Code Kreisinterpolation gegen den Uhrzeigersinn.

Es gibt mehrere Artikel/CNC-Programmbeispiele zur G-Code-Kreisinterpolation. Hier ist die Liste einiger Artikel, damit CNC-Maschinisten leicht durch verschiedene Artikel zur CNC-Programmierung navigieren können.

G02 G03 G-Code-Beispiel-CNC-Programme (G-Code-Bogenbeispiele)

• CNC-Kreisinterpolations-Tutorial G02 G03
• Fanuc CNC-Drehmaschinen-Programmierbeispiel
• CNC-Programmierbeispiel G-Code G02 Kreisinterpolation im Uhrzeigersinn
• Fanuc G20 Messen in Zoll mit CNC-Programmbeispiel
• CNC-Arc-Programmierübung
• CNC-Programmierung für Einsteiger ein CNC-Programmierbeispiel
• CNC-Drehbank-Programmierbeispiel

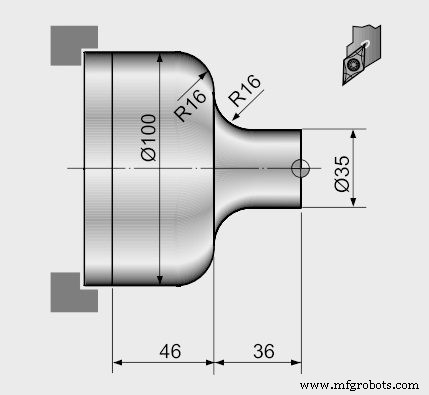

Hier ist ein neues CNC-Programmierbeispiel, das die Verwendung von G02 G03 G-Code-Kreisinterpolation zeigt.

G02 G03 G-Code-Beispielprogramm

G02 G03 Beispielprogramm für Kreisinterpolation mit G-Code

N20 G50 S2000 T0300
G96 S200 M03
G42 G00 X35.0 Z5.0 T0303 M08
G01 Z-20.0 F0.2
G02 X67.0 Z-36.0 R16.0
G01 X68.0 :
G03 X100.0 Z-52.0 R16.0
G01 Z-82.0
G40 G00 X200.0 Z200.0 M09 T0300
M30

G-Code G02 G03 I &K Beispielprogramm

G02 G03 G-Code Kreisinterpolation kann auf zwei Arten programmiert werden,

G02 X... Z... R...
G02 X... Z... I... K...

Das folgende ist das gleiche CNC-Programm, aber diese Version verwendet I &K mit G02 G03 G-Code.

N20 G50 S2000 T0300
G96 S200 M03
G42 G00 X35.0 Z5.0 T0303 M08
G01 Z-20.0 F0.2
G02 X67.0 Z-36.0 I16.0 K0
G01 X68.0 :
G03 X100.0 Z-52.0 I0 K-16.0
G01 Z-82.0
G40 G00 X200.0 Z200.0 M09 T0300
M30
