CNC-Fräsprogrammierübung mit G91-Inkrementprogrammierung

Diese Übung zur CNC-Fräserprogrammierung gibt Ihnen eine bessere Vorstellung davon, wie Sie das Zeichnen verstehen und wie Sie die genauen Koordinaten jedes Zeichnungspunkts finden .
Dieses Programm ist für eine 4-Achsen-CNC-Fräse geschrieben, wobei die C-Achse für den Drehtisch verwendet wird.
3-Achsen-CNC-Fräse kann dieses Programm auch ausführen, entfernen Sie dazu einfach den Programmblock Nr. N15.

CNC-Fräsprogrammierübung

G91 CNC-Fräsübung zur inkrementellen Programmierung

N5 G00 G54 G64 G90 G17 X-20 Y-20 Z50     ;Point 1
N10 S450 M03 F250 D01 (12.5 MM DIA)
N15 C0
N20 Z5
N25 G01 Z0
N30 Z-5
N35 G42 G91 X20 Y20                      ;Point 2
N40 X10 Y10                              ;Point 3
N45 X70 Y-10                             ;Point 4
N50 X20 Y20                              ;Point 5
N55 X-40 Y60                             ;Point 6
N60 X-20                                 ;Point 7
N65 X-10 Y-25                            ;Point 8
N70 X-30 Y-15                            ;Point 9
N80 X0 Y-40                              ;Point 10
N85 G40 G90 X-20 Y-20                    ;Point 11
N90 G00 Z50
N95 Y100
N100 M30

Fertigteil

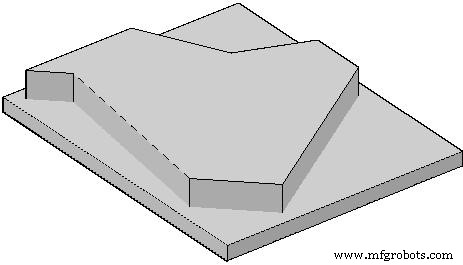

Nach Abschluss des Bearbeitungsprozesses sieht Ihr Job in der 3D-Ansicht so aus,

Fertig bearbeitetes Teil in 3D

Erklärung des CNC-G-Codes

G00 :Eilgang.
G54 :Nullpunktverschiebung Nr. 1.
G64 :Bahnbetrieb.
G90 :Maßsystem absolut.
G91 :Maßsystem inkremental.
G17 :Planauswahl X-Y.
G42 :Fräser Radiuskompensation aktiviert (Rechtsbewegung)
G40 :Fräserradiuskompensation deaktiviert
S :Spindeldrehzahl
F :Bewegungsvorschub der Achsen
M :Fräserbewegung (3=im Uhrzeigersinn , 4=links)
D :Werkzeug-Nr
