Drahterodieren (Wire EDM) Programmierung: Kompletter CNC-Leitfaden für Dreher

Vollständiges CNC-Programmierbeispiel für Dreher, die an einer Drahterodiermaschine (Wire EDM / Electrical Discharge Machining) arbeiten.

CNC Drahterodieren Einführung

Drahterodieren (Wire EDM) nutzt einen elektrisch geladenen dünnen Draht, um Metall zu durchtrennen. Schnelle, kontrollierte, wiederholte Funkenentladungen vom Draht zum Werkstück erodieren das Metall. Das Werkstück muss elektrisch leitfähig sein.

Drahterodieren (Wire EDM) Programmierung: Kompletter CNC-Leitfaden für Dreher

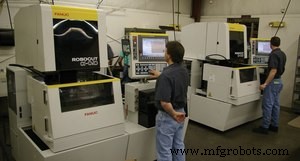

Drahterodiermaschine

Drahterodieren ermöglicht hohe Maßgenauigkeit für Passteile und scharfe Innenecken.

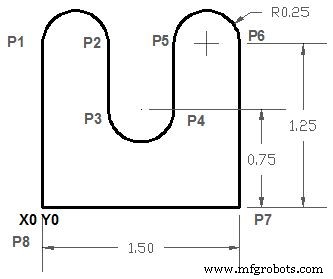

Drahterodieren Programmierbeispiel

G92 X0. Y0. G01 Y1.25 (P1) G02 X.5 I.25 J0. (P2) G01 Y.75 (P3) G03 X1. I.25 J0. (P4) G01 Y1.25 (P5) G02 X1.5 I.25 J0. (P6) G01 Y0. (P7) X0. (P8) M02

G92 Befehl weist Programmnullpunkt zu. In G92 geben Sie Distanzen und Richtungen vom Programmnullpunkt zum Drahtstartpunkt an.

Code-Erklärung

Block	Funktion
G92 X0 Y0	Programmnullpunkt setzen
G01 Y1.25	Linear zu P1
G02 X.5 I.25 J0	Bogen CW zu P2, Mittelpunkt versetzt
G01 Y.75	Linear zu P3
G03 X1. I.25 J0	Bogen CCW zu P4
G01 Y1.25	Linear zu P5
G02 X1.5 I.25 J0	Bogen CW zu P6
G01 Y0 / X0	Linear zurück zu Start
M02	Programmende

Besonderheiten Wire EDM

Keine mechanischen Schnittkräfte – dünne Wände, feine Konturen möglich
Drahtdurchmesser (typ. 0,1-0,3 mm) bestimmt minimalen Innenradius
Dielektrikum (deionisiertes Wasser) spült Erosionsprodukte weg
4-Achs-Fähigkeit (U/V-Achsen) für Konizität/Schrägschnitte
Kein G41/G42 Radiusausgleich nötig – Drahtmittelpunkt = Bahn
