Hochleistungs-3D-gedrucktes Stativ mit kontinuierlich kohlenstofffaserverstärkten Beinen – STL-Dateien & Bauanleitung

3D-gedrucktes Stativ mit kontinuierlich kohlenstofffaserverstärkten Beinen – STL-Dateien verfügbar

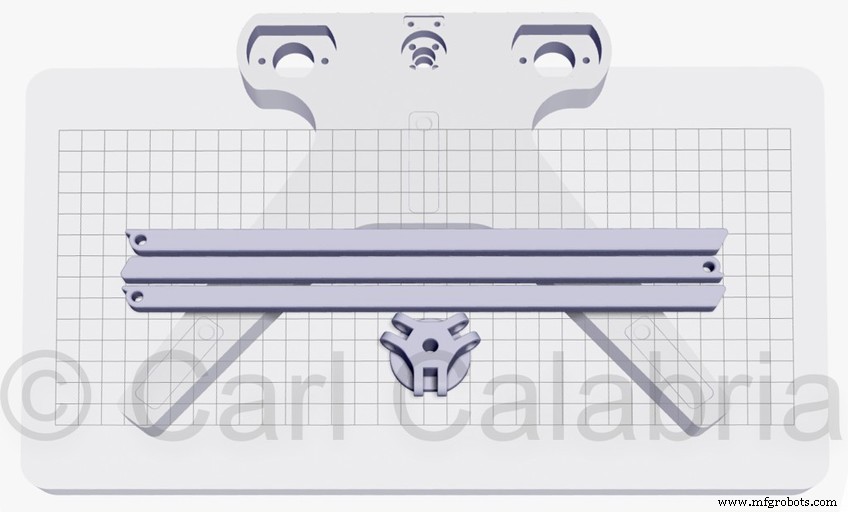

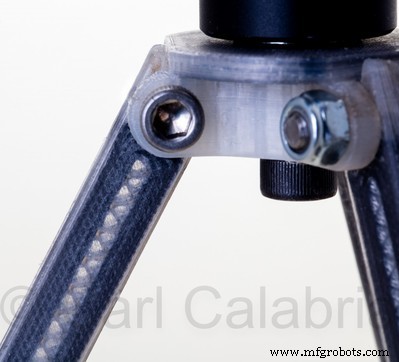

Carl, ein erfahrener Fotograf und 3D-Druck-Enthusiast, entwarf ein leichtes, hochfestes Stativ mit OnShape und druckte es auf einem Markforged Mark One. Chassis und Beine bestehen aus Nylon, das mit kontinuierlicher Kohlenstofffaser verstärkt ist. Dies liefert außergewöhnliche Steifigkeit bei minimalem Gewicht.

Die Oberplatte und die Beinkerne sind identisch aufgebaut, was einheitliche mechanische Eigenschaften garantiert. Der kohlenstofffaserverstärkte Nylon bietet überlegene Tragfähigkeit und Ermüdungsbeständigkeit – ideal für mobile Fotografie und Videografie.

Das Modell kann auf einem Mark One auch mit alternativen Verbundwerkstoffen – Glasfaser oder Kevlar® – gedruckt werden, indem die Faserschichten während des Bauvorgangs getauscht werden. Die On-Demand-Layerwechsel-Funktion des Mark One, bereitgestellt durch Eiger, erlaubt die Anpassung der Beingeometrie oder -länge an spezifische Anforderungen.

Das Design verwendet metrische Sechskantschrauben und passende Muttern. Der Stativkopf ist eine standardmäßige 43-mm-Mini-Kugelhalterung. Die Montagelöcher sind vorgebohrt, sodass die Montage so einfach ist wie das Zusammenfügen der Komponenten.

Laden Sie die STL-Dateien unten herunter und bauen Sie Ihr eigenes leichtes Hochleistungs-Stativ. Das Design wird auch auf Thingiverse für die breitere Community geteilt.

Spezifikationen

Stativkopf
Größe: 43 mm × 38,49 mm × 13 mm
Geschätzte Druckzeit: ~1 Std. 40 Min.
Materialkosten: Nylon 1,50 $, Kohlenstofffaser 1,00 $
STL-Download

Stativbeine
Größe: 259,51 mm × 10 mm × 6 mm
Geschätzte Druckzeit: ~4 Std. 8 Min.
Materialkosten: Nylon 1,75 $, Kohlenstofffaser 4,00 $
STL-Download
