E3.series 2021 – Neue Funktionen für Panels

Die E3.series 2021 ist jetzt verfügbar und damit haben wir eine Liste neuer spezifischer Funktionen für die Erstellung und Entwicklung von Schaltschrankprojekten erstellt.

Testen Sie JETZT das branchenführende E-CAE E3.series-Tool der Welt mit technischen Schulungen!

Klicken Sie auf das Banner unten:

3D-Daten aus dem Panel exportieren

1. Verwenden des JT-Formats

• Standardformat, das von den meisten MCAD-Systemen importiert werden kann (einige mit zusätzlichen Lizenzen);
• Geräte und Leitungen werden als Grafiken und als Strukturelemente exportiert.

2. Das STEP-Format kann nicht verwendet werden, da es in konvertiert wird
ein E3-internes Format beim Importieren in ein DBE-Modell und es ist nicht möglich, aus den gespeicherten Daten erneut einen STEP zu erstellen

• Das Speichern der STEP-Informationen zusätzlich zur Bibliothek würde die Bibliothek beschädigen.

• Dies würde das Komponentenproblem nicht lösen und der Benutzer müsste die STEP-Dateien neu in die Datenbank laden.

3. Der Export berücksichtigt die folgenden Dashboard-Einstellungen

• Drahtparameter anzeigen;
• 2D- zu 3D-Grafiken;
• 3D-Schrittmodelle anzeigen.

4. Die Geometrie wird wie in der 3D-Darstellung gezeigt exportiert.

5. Im Dialog können folgende Einstellungen vorgenommen werden:

• Exportbereich:

Alle:Alles aus dem Dashboard wird exportiert;

Auswahl:Nur aktuell ausgewählte Elemente werden exportiert.

• Optionen:

Grafiken einbeziehen:2D-Grafiken (Linien) werden ebenfalls exportiert. (Standardmäßig aktiviert);

STEP-Kanten einbeziehen:Die Kanten von STEP-Modellen werden auch als Linien exportiert.

Hervorhebungsbefehl im Bedienfeld

1. Verwenden Sie die globalen "Highlight"-Einstellungen, wenn Sie zum 3D-Panel springen

2. Besseres Markup für ausgewählte Elemente im 3D-Panel verwenden

Bedienfeldpfad hervorheben

1. Neuer Befehl:Panel-Pfad hervorheben/Hervorhebungs-Panel-Pfad zurücksetzen

• Zeigt den Pfad eines im Panel verlegten Drahtes mit einer definierten Farbe und Breite an

• Die Hervorhebung wird auf allen Blättern angezeigt, auf denen dieser Draht angezeigt wird (2D-, 3D-Ansicht)
• Wenn das Tabellenblatt nicht geöffnet ist, wird es automatisch geöffnet (außer freigegebene Tabellenblätter)
• COM-Anrufe

ret =pin.HighlightPanelPath (Farbe, Breite, BlattOpenFlag)
ret =pin.ResetHighlightPanelPath

2. Panelpfad hervorheben

• Farbe und Breite der Hervorhebung auswählen

3. Panelpfad hervorheben

Nach dem Befehl wird die Kabelmarkierungsfarbe im Gerätebaum angezeigt

• Wenn die Adern durch den Kabelein-/Ausgangskanal geführt werden, wird der entsprechende Ein-/Ausgang mit einem anderen Vorzeichen (Kreuz, Kreis, ...) angezeigt.

Platzierung im Panel

1. Beim Verschieben eines Geräts von einer 2D-Ansicht in eine andere schwenkbare 2D-Ansicht wird das Gerät automatisch gedreht

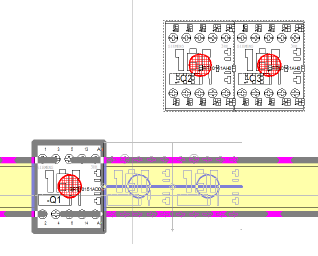

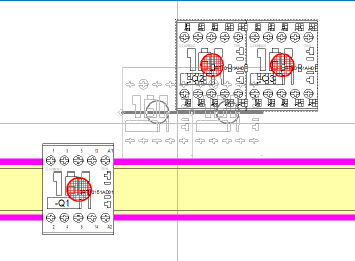

2. Keine Kollision beim Platzieren mehrerer zusammenhängender Modelle direkt in ein vorhandenes Modell

• Bisher nur für einzelne Modelle möglich oder wenn die ausgewählten Modelle nicht zusammenhängend platziert wurden.

3. Automatisches Anbringen von Kabelkanälen unabhängig von der Z-Koordinate

• Auch wenn die Grundlinie der Kabelkanäle unterschiedlich ist, werden sie automatisch angepasst, damit sie sich nicht überlappen.

Panel-Routing

1. Füllgrenze für jeden Kabelkanal separat im Projekt festlegen

2. Standardeinstellung für alle Kanäle in den Projekteinstellungen

3. Neue COM-Aufrufe

• Dev.GetCableDuctFillLimit
• Dev.SetCableDuctFillLimit
• Dev.GetCableDuctWarningLimit
• Dev.SetCableDuctWarningLimit

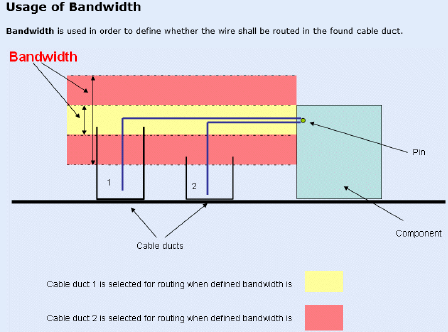

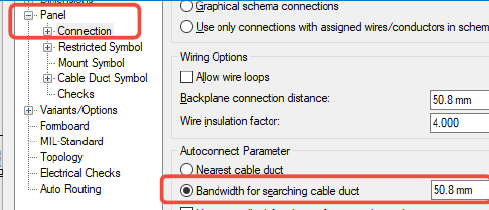

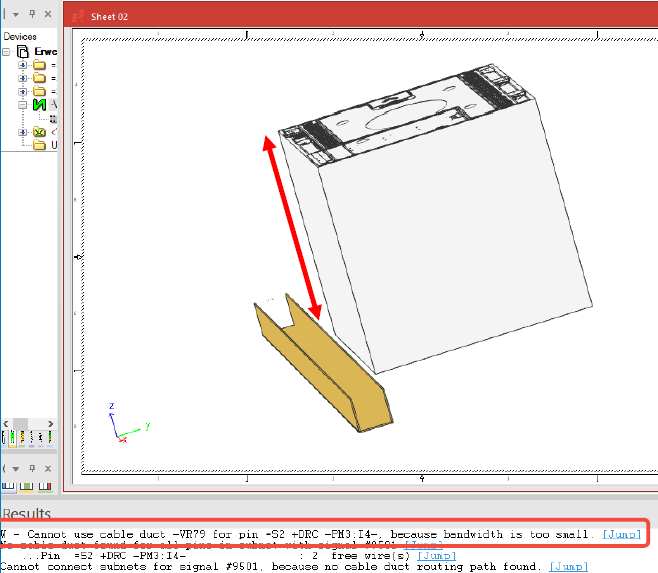

4 . Zusatzmeldung im Panel Routing - Wenn die Bandbreite zum Abdichten des Kabelkanals zu klein ist, wird der Kanal nicht gefunden.
