Frequenz mit dem Digitalmultimeter messen – Schritt-für-Schritt-Anleitung

Frequenzmessung mit dem Digitalmultimeter

Frequenz ist die Anzahl der Schwingungen pro Sekunde. Verschiedene Multimeter können Frequenz messen. Wechselstrom und andere Signale besitzen Frequenzen, die den Gerätebetrieb beeinflussen. Mit einem Multimeter lassen sich neben Spannung, Strom, Widerstand, Kapazität, Temperatur und Durchgang auch Bauteile wie Widerstände, Kondensatoren, Dioden, Transistoren und Kabel prüfen.

In diesem Artikel erfahren Sie, wie ein Multimeter Frequenz misst und welche Faktoren das Ergebnis beeinflussen.

Messprinzip

Ein frequenzfähiges DMM besitzt eine Spitzenerkennungsschaltung (Peak Detection). Es misst die Zeit zwischen zwei aufeinanderfolgenden Scheitelpunkten (Crests) der Wellenform: Erkennt es den ersten Peak, startet der Timer; beim nächsten Peak stoppt er. Aus der Periodendauer T berechnet das Gerät die Frequenz f = 1/T.

Frequenz messen – zwei Methoden

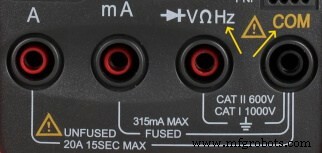

Frequenzfähige Multimeter haben „Hz“ auf dem Drehschalter und/oder an den Buchsen. Oft teilt sich der „Hz“-Platz mit „VAC“ oder „V~“.

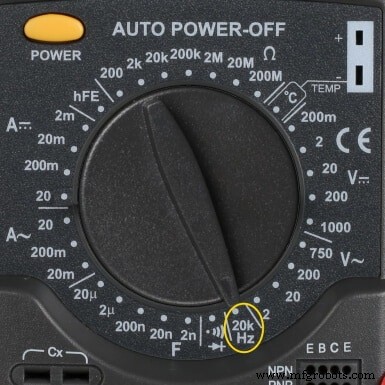

Methode 1: Dedizierter „Hz“-Platz am Drehschalter

1. Multimeter einschalten.
2. Drehschalter auf „Hz“ stellen (ggf. „Shift“ für Zweitfunktion drücken). „Hz“ erscheint im Display.



3. Manche Geräte haben einen eigenen „Hz“-Platz am Schalter.
4. Schwarze Leitung zuerst in „COM“ stecken.
5. Rote Leitung in die Buchse mit „Hz“-Beschriftung stecken.



6. Schwarze Spitze zuerst, dann rote Spitze an der Messstelle ansetzen.
7. Wert im Display ablesen.
8. Falls mehrere Bereiche: Bereich verkleinern für höhere Genauigkeit (Autorange nutzen).
9. Abschluss: Rote Spitze zuerst, dann schwarze abziehen. Leitungen aus den Buchsen ziehen. Gerät ausschalten oder auf Spannungsmessung drehen (Schutz vor versehentlicher Strommessung).

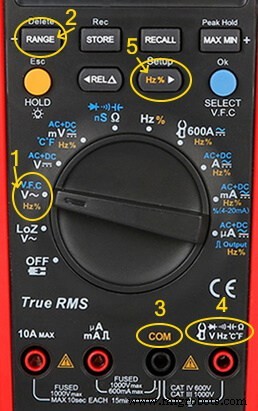

Methode 2: Separate „Hz“-Taste (bei Geräten ohne eigenen Schalterplatz)

1. Multimeter einschalten.
2. Drehschalter auf „VAC“ oder „V~“ stellen.
3. Maximalen Spannungsbereich wählen (falls kein Autoranging).



4. Schwarze Leitung in „COM“, rote in die Buchse mit „V Ω“ oder „Hz“.
5. Spitzen ansetzen (Reihenfolge egal, vertauschen ändert Frequenzwert nicht).
6. „Hz“-Taste drücken → Umschaltung auf Frequenzmessung.
7. Wert ablesen.
8. Bereich verkleinern für Genauigkeit (Autorange).
9. Aufräumen: Rot, dann Schwarz abziehen; Leitungen aus Buchsen; Gerät aus oder auf Spannung drehen.

Typische Probleme bei der Frequenzmessung

Messbereich des Geräts

Das Datenblatt gibt den minimalen und maximalen Frequenzbereich für genaue Messungen an. Liegt das Signal außerhalb, zeigt das Gerät ungenaue Werte oder „OL“ (Überlast). Vorher prüfen: Signal-Frequenz vs. Gerätebereich.

Signalverzerrung

Verzerrtes Eingangssignal (Rauschen, Oberschwingungen) führt zu unsicheren, schwankenden Anzeigen. Abhilfe: Tiefpassfilter zur Rauschunterdrückung.

Abgestrahlte Signale (EMI)

Manchmal misst das Multimeter Frequenz, ohne dass die Spitzen den Leiter berühren – ungeschirmte Leitungen wirken als Antennen und strahlen EMI ab. Das Gerät empfängt, verstärkt und zeigt das Signal an (evtl. ungenau). Lösung: Spitzen fest mit dem Leiter verbinden.

Warum Frequenz messen?

Schaltungen und Maschinen sind für feste oder variable Frequenzen ausgelegt; die Ausgangsgrößen hängen davon ab.

Beispiel: Drehstrom-Asynchronmotor – Drehzahl ∝ Netzfrequenz. Ein 50-Hz-Motor an 60 Hz läuft schneller; ein 60-Hz-Motor an 50 Hz langsamer. (Interessante Frage: Kann ein 50-Hz-Transformator bei 5 Hz oder 500 Hz betrieben werden?)

Wissenswert: Analogmultimeter können Frequenz nicht messen. Nur dedizierte Digitalmultimeter mit Auto-Hz-Taste oder separatem COM-Anschluss messen Frequenz in verschiedenen Bereichen bis 100 kHz und mehr.
