Flexible PCBs: Ihre Schlüsselvorteile für kompakte, zuverlässige Elektronik

Einleitung: Warum Flex-PCBs die Industrie revolutionieren

Die Beliebtheit **flexibler Leiterplatten** übertrifft alle Erwartungen. Technologischer Fortschritt (Materialien, Prozesse, Design-Tools) hebt Qualität & Verfügbarkeit auf ein neues Level. Was macht Flex-Boards so attraktiv – und passen sie zu Ihrem Projekt?

1. Flexibilität – Das Kernmerkmal

Drei Kategorien definieren den Flexibilitätsgrad:

• Starr (Rigid PCB): FR-4, Standard. Keine Biegung.
• Rigid-Flex: Hybrid – starre Inseln, flexible Brücken. Kompromiss.

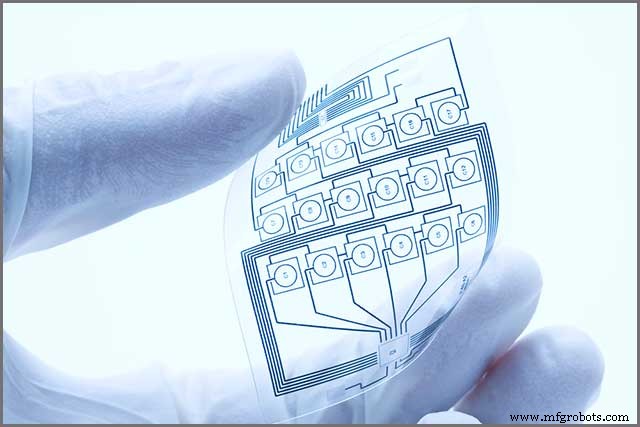

• Flexibel (Flex PCB): **Volle Biegefreiheit.** Polyimid (PI) Basis.

1.1 Warum brauchen wir Flex-PCBs?

Starr-Boards reichten lange. Doch **Wearables, IoT, Medical Implants, Automotive-Sensoren, Faltbare Displays** fordern:

• Extreme Miniaturisierung
• 3D-Formfaktor (nicht plan)
• Dynamische Bewegung (Biegen im Betrieb)
• Gewichtsreduktion

Flex-PCBs sind die **logische Antwort**. Die Industrie investierte massiv in Design-Tools (3D-ECAD), Materialien (Adhesiveless PI, RA-Copper), Prozesse (Roll-to-Roll, Laser) – heute **serienreif & zuverlässig**.

Hauptanwendungen: **Smartphones (Display-Flex, Battery-Flex, Camera-Flex), Smartwatches, Hearables, Medizin-Sensoren (Katheter, Pflaster), Automotive (Tür-Sensorik, Dachmodul), Drohnen, Robotik.**

2. Reduzierte Größe & Gewicht – Quantifizierbare Vorteile

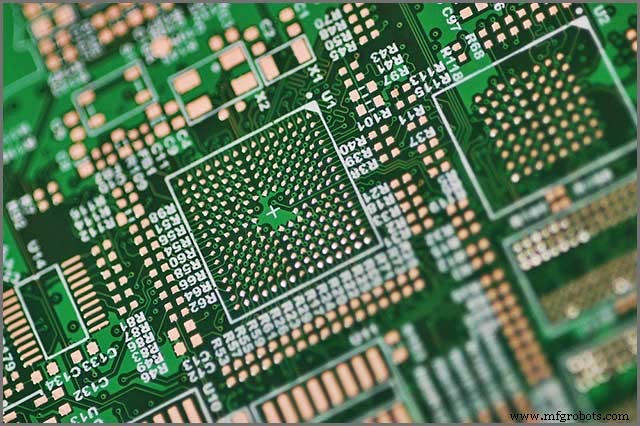

Flex-Boards nutzen **HDI-Technologie (Microvias, feine Strukturen)** → mehr Komponenten pro Fläche.

• Flächenreduktion: ~50 %** vs. äquivalente Rigid-Lösung (Kabel/Stecker entfallen, 3D-Layout).
• Gewichtsreduktion: bis 95 %** leichter (kein FR-4, keine Stecker, dünne PI-Folien 12–50 µm).

**Performance leidet nicht – sie gewinnt:** Kürzere Wege → bessere Signalintegrität, weniger Parasitika. Biegung ermöglicht **optimale 3D-Platzierung** im Gehäuse – Gesamtgerät schrumpft.

3. Haltbarkeit & Zuverlässigkeit – Besser als der Ruf

Sorgen um Zuverlässigkeit sind historisch (frühe Flex-Boards delaminierten). **Heute: Deutliche Verbesserungen.**

• Weniger Interconnects:** Keine Steckverbinder, Crimps, Kabel zwischen Modulen → **Ausfallquellen eliminiert**.
• Weniger Lötstellen** (direkte Verbindung Rigid-Flex oder Flex-Flex).
• Schock- & Vibrationsfestigkeit:** Geringe Masse + flexible Substratstruktur → **hohe Resonanzfrequenz, geringe Beschleunigungskräfte** auf Bauteile. MIL-STD-810 / IEC 60068 bestehen.

3.1 Sind Flex-PCBs langlebig?

JA – bei richtiger Materialwahl & Design.

• Polyimid (PI):** Thermisch extrem stabil (CTE ~12–16 ppm/K in-plane, nahe Kupfer ~17 ppm/K → geringe Thermospannung).
• Dynamische Biegezyklen:** RA-Kupfer + Adhesiveless PI + korrekter Biegeradius → **Millionen Zyklen** (z. B. Druckerkopf, Roboter).
• Statisch (Flex-to-Install):** ED-Kupfer + Standard-Klebe → kostengünstig, zuverlässig für einmaliges Biegen.

WellPCB unterstützt bei **Materialauswahl & Biegesimulation (FEA)** – für Ihr Lastprofil die optimale Spezifikation.

4. Extreme Temperaturen – Kein Problem für PI

PI-Basis ermöglicht **außergewöhnlichen Temperaturbereich:**

• Bis +400 °C (Kurzzeit), +280 °C (Dauer)** – weit über FR-4 (Tg 130–180 °C).
• Bis -200 °C (Kryogenik) –** flexibel, nicht spröde.

**Vorteile für Assembly & Betrieb:**

• **Bessere SMT-Bestückbarkeit:** Geringerer CTE-Mismatch (PI vs. BGA/Chip) → **weniger Thermomechanische Spannung** beim Reflow → weniger Lötfehler (Head-in-Pillow, Voiding).
• **Exzellente Wärmeableitung** (dünnes Dielektrikum, direkte thermische Vias zu Metallrahmen/Kühlkörper).
• **Minimale Ausdehnung/Schrumpfung** – dimensionsstabil über Temperaturzyklen.
• **Chemikalienbeständig:** Säuren, Öle, Treibstoffe, Gase, Lösungsmittel.
• **UV- & Strahlungsbeständig** – Raumfahrt, Outdoor.

5. Kostenfaktor – Systembetrachtung statt Stückpreis

Stückpreis Flex-PCB > Rigid-PCB** (teureres Material, komplexere Prozesse).

ABER – Total Cost of Ownership (TCO):

• Weniger Material (kleineres Board, kein FR-4 Volumen).
• **Keine Steckverbinder, Kabel, Crimps, Montagearbeit** für Interconnects.
• Kleineres Gehäuse → weniger Kunststoff/Metall, leichter → Versandkosten.
• Höhere Zuverlässigkeit → weniger Garantie, Rückrufe, Rework.
• Schnellere Montage (ein Board statt Modul + Kabelbaum).

**Resultat:** Systemkosten **oft 20–30 % niedriger** trotz höherem PCB-Einzelpreis. **Design-for-Cost-Analyse** mit WellPCB lohnt sich frühzeitig.

6. Minimierter Fehlerraum & Schnelle Durchlaufzeiten

• Fehlerfreies Design (DFM-validiert) →** nahezu fehlerfreie Fertigung.

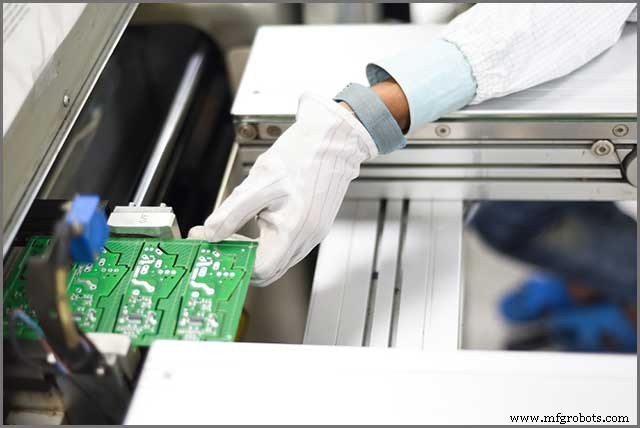

• Volle Automatisierung:** Roll-to-Roll / Panel-basiert. Kein manueller Eingriff bei Ätzen, Bohren, Plating, Laminieren, Coverlay, Stanzen, Test.
• Menschliche Fehlerquelle eliminiert.** Einzige Risiken: Maschinenfehler (überwacht via SPC).
• Schnelle Turnaround:** Proto 3–5 Tage, Serie 1–2 Wochen. Automatisierung skaliert linear.

Ideal für **High-Mix / High-Volume** (Consumer, Automotive).

7. Flex-PCB-Typen im Überblick

Typ	Aufbau	Merkmale	Anwendung
Einseitig (Single-Sided)	1× Kupfer auf PI (+ Coverlay). Optional: Dual Access (Beidseitig nutzbar durch Öffnungen), Stiffener, Pins.	Einfach, günstig, statisch.	Einfache Sensoren, Antennen, Verbindungskabel-Ersatz.
Doppelseitig (Double-Sided)	2× Kupfer, PI-Kern dazwischen. PTH / Microvias. Außenseiten Pads/Coverlay. Stiffener möglich.	Höhere Dichte, beidseitig bestückbar.	Kamera-Module, Display-Flex, Medical Probes.
Mehrlagig (Multilayer Flex)	≥ 3× Kupfer, isolierende PI-Lagen dazwischen. Kombi 1-/2-seitig. Coverlay empfohlen. Komplex, vielseitig.	Maximale Dichte, komplexe Routing.	Smartphone Main-Flex, Wearable SiP, Aerospace.
Rigid-Flex	Starr (FR-4) + Flex (PI) **integral laminiert**. Mehrere Starr-/Flex-Inseln. Leiterbahnen durchgehend.	3D-Montage, Steckerersatz, mechanische Stabilität + Flex.	Klapphandy, Radar-Modul, Medizin-Handstück, Satellit.

Fazit

Flexible PCBs sind **ein Quantensprung** gegenüber starren Boards: **Konsistente Performance & Zuverlässigkeit bei extremen Temperaturen, radikale Miniaturisierung, Gewichtsreduktion, Designfreiheit.**

Ihre Flexibilität eröffnet **Anwendungen über alle Branchen hinweg**. Wenn Ihr Projekt Platz, Gewicht, Bewegung oder harte Umgebungen fordert – **Flex ist die Antwort.**

**Testen Sie es!** WellPCB liefert **Proto-Express (3–5 Tage), Materialberatung, Stackup-Design, Biegesimulation, Full Assembly.** Bestellen Sie Ihren ersten Flex-Prototyp und erleben Sie den Unterschied.
