SMT-Bestückung vor ESD schützen: Bewährte Strategien gegen elektrostatische Entladung

Einleitung: Die unsichtbare Gefahr in der SMT-Fertigung

**Oberflächenmontierte Bauelemente (SMD) sind hochempfindlich gegen elektrostatische Entladung (ESD – Electrostatic Discharge).** Ohne konsequente Schutzmaßnahmen während der Bestückung riskieren Sie **latente oder sofortige Schädigungen** → Feldausfälle, Reputationsverlust, Kosten. Dieser Artikel zeigt, **wie Sie ESD effektiv verhindern** – von der Werkstatt bis zum Versand.

1. Was ist ESD?

**Elektrostatische Entladung** = plötzlicher Ladungsausgleich zwischen zwei Objekten mit unterschiedlichem elektrostatischem Potenzial.

• **Ursache:** Ungleichgewicht von Positiv-/Negativladungen auf isolierenden Oberflächen (Reibung, Trennung, Induktion).
• **Zwei Hauptarten:**
  1. **Kontaktentladung (Contact Discharge):** Direkter Kontakt → scharfer Stromimpuls.
  2. **Feldinduzierte Entladung (Field-Induced / Air Discharge):** Starkes E-Feld ionisiert Luft → Bogenentladung (z. B. Mensch → Bauteil).
• **Gefahr:** Energie oft **< 1 mJ**, für Mensch **nicht wahrnehmbar** (< 2–3 kV), aber **tödlich für empfindliche Bauelemente** (MOSFET, CMOS, HF-ICs, Sensoren, LED). Schwellwerte: **HBM (Human Body Model) < 250 V, CDM (Charged Device Model) < 125 V** bei modernsten Geometrien (FinFET, 28 nm und kleiner).

2. Wie entsteht ESD in der SMT-Fertigung?

**Bewegung = Ladungstrennung = Potenzial.** Hauptquellen in der Linie:

• Reibung (Triboelektrischer Effekt): Kleidung/Körper, Bänder/Transportgurte, Kunststoffbehälter/Trayns, Folienabrollen. **Häufigste Quelle.** Energie oft > 10 kV.
• Konduktion (Leitung): Metallische Pins/Leads leiten Ladung **sofort** vom geladenen Körper (Mensch, Werkzeug) in das Bauelement. Unbemerkt, zerstörerisch.
• Induktion: Geladenes Objekt (z. B. bestücktes Board auf Förderband, Mensch in Kunststoffkleidung) erzeugt **E-Feld** → induziert Ladung auf **isolierten Leitern** (Bauteil-Pins, PCB-Traces) → Entladung beim nächsten Erdungskontakt.
• Gerätequellen: Lötkolben (ungeredet), Reflow-Ofen (Förderband), Drucker, Messgeräte, Vakuum-Pickup-Düsen.

3. ESD-Merkmale – Warum sie so tückisch ist

• Nicht wahrnehmbar:** < 2–3 kV → Mensch spürt nichts. Bauelement schon beschädigt.
• Extrem kurz:** Nanosekunden bis Mikrosekunden. Messung ohne Spezialausrüstung (ESD-Event-Detektor) unmöglich.
• Feuchteabhängig:** Relative Luftfeuchte (RH) < 30 % → **extreme Ladungsaufbau**. RH 40–60 % empfohlen (Leitfähigkeit der Luft/Oberflächen).
• Latente Schäden (Soft Failure):** Bauelement funktioniert **initial**, aber **Degradation** (erhöhter Leckstrom, verschobene Kennlinien, reduzierte Durchbruchspannung) → **vorzeitiger Ausfall im Feld** (Wochen/Monate später). Schwer nachweisbar.
• Kata-strophale Schäden (Hard Failure):** Junction-Schmelze, Oxid-Durchbruch → sofortiger Totalausfall. Nur ~10 % der ESD-Schäden.
• Kosten:** Experten schätzen **ESD verursacht bis zu 1/3 aller Elektronikausfälle** → Milliardenverluste jährlich.

4. ESD-Schäden – Was passiert im Bauelement?

Miniaturisierung → dünnere Oxide (Gate-Oxid < 2 nm), feinere Strukturen → **niedrigere ESD-Robustheit**. Schon **wenige Volt** (unter menschlicher Wahrnehmung) schädigen:

• Gate-Oxid-Durchbruch (MOSFET, CMOS).
• Metallisations-Schmelze (Stromdichte).
• Junction-Schädigung (PN-Übergänge).
• Latch-Up Auslösung (Parasitäre Thyristor-Strukturen).

**Folge:** Funktionsverlust, Parametrische Drift, Intermittierende Fehler → **Zuverlässigkeitskatastrophe.**

ESD-Schutz = Zuverlässigkeitssteigerung = Kostensenkung (Warranty, Recall, Reputation).**

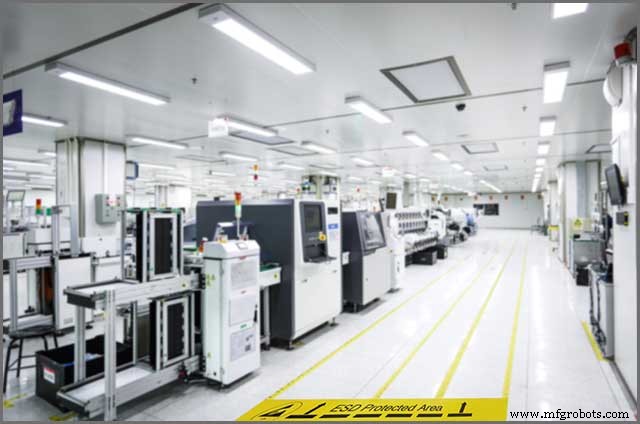

5. ESD-Schutz in der SMT-Fertigung – Das EPA-Konzept (EPA = ESD Protected Area)

**Ganzheitliches System – keine Einzellösung.** IEC 61340-5-1 / ANSI/ESD S20.20 definieren Standards.

5.1 EPA-Einrichtung (Räumlich & Organisatorisch)

• Bodenbelag: **Leitfähiger / ableitfähiger PVC/Vinyl/Epoxid-Boden** (Widerstand 10⁴–10⁹ Ω). **Regelmäßige Reinigung** (keine isolierenden Rückstände). **Keine scharfen Gegenstände** (Kratzer = Isolationsbrücken).
• Arbeitsplätze: Ableitfähige Tischmatten (10⁶–10⁹ Ω), geerdet über 1 MΩ Sicherheitswiderstand. Erdungspunkte (BP – Bonding Points) für Personal & Geräte.
• Luftfeuchte: **Klimatisierung auf 40–60 % RH** (aktiv befeuchten/entfeuchten). Kritisch im Winter / Trockenklima.
• Materialien:** ESD-sichere Behälter (leitfähige Boxen, Trays, Tüten – **schwarz/karbongefüllt**), Werkzeuge (ESD-Pinzetten, Schraubendreher), Verpackung (MBB, Shielding Bags). **Isolierer (Normales Plastik, Styropor, Papier) VERBOTEN in EPA.**
• Zonenmarkierung:** Gelbe/schwarze Bodenmarkierung, Schilder „EPA – ESD Protected Area“, Zutrittskontrolle.

5.2 Ableitung & Neutralisation

• Erdungskonzept:** Alle leitfähigen Elemente (Boden, Tische, Geräte, Gestelle) **sternförmig auf gemeinsamen Erdungspunkt (EBP – Equipotential Bonding Point)** → Gebäudeerdung. Widerstand ≤ 1 Ω.
• Ionisation (Neutralisation):** Für **nicht leitfähige, prozessnotwendige Materialien** (Quarz, Keramik, spezielle Kunststoffe, Folien). **Ionisierer (AC/DC, Overhead, Benchtop, Gun)** neutralisieren Ladung durch Luftionen. Wartung & Offset-Kontrolle (≤ ±50 V) zwingend.

6. Personenschutz – Der Mensch als Hauptrisiko

Jeder Mensch in der EPA **MUSS** geerdet sein:

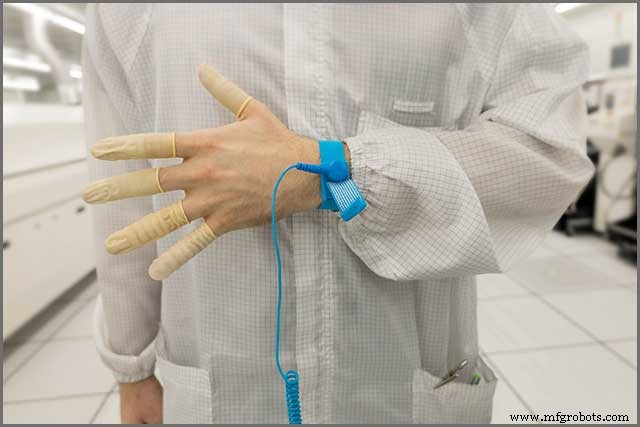

• Handgelenkband (Wrist Strap):** 1 MΩ Sicherheitswiderstand, Koilcord, **täglicher Test** (Wrist Strap Tester) vor Schichtbeginn.
• ESD-Schuhe / Fersen-Erder (Heel Grounders):** Für mobile Tätigkeiten. Leitfähiger Boden zwingend.
• ESD-Kleidung (Smock/Overall):** Leitfähige Fasern (Karbon/Metallfäden), **langärmelig, geschlossen**, deckt normale Kleidung ab. Regelmäßig waschen (Waschanleitung beachten – kein Weichspüler!).
• Handschuhe / Fingerlinge:** Nitril/ESD (nicht Latex – isolierend).
• Kopfbedeckung (Haube):** Bei hoher Empfindlichkeit (Class 0).

**Körper = Erdungspfad.** Funktioniert **nur auf leitfähigen/ableitfähigen Wegen**. Auf Isolatoren (normale Schuhe, Teppich) → **Ionisation nötig**.

7. ESD-Schutz bei Transport & Lagerung – Die Kette nicht unterbrechen

Schutz endet **nicht** nach Bestückung & Test!

• ESD-Schutztaschen (Shielding Bags / Moisture Barrier Bags - MBB): **Faraday-Käfig-Prinzip** – metallisierte Schicht (Alu/Carbon) schirmt äußere Felder ab, innere ableitfähige Schicht verhindert Ladungstrennung. **Wiederverwendbar, wiederverschließbar (Zipper/Heat-Seal).**
• Kennzeichnung:** ESD-Susceptibility-Symbol (Hand im Dreieck), Feuchteindikatorkarte (HIC), Trockenmittel (Desiccant) für MSL-Bauteile.
• Transportbehälter:** Leitfähige Kisten (Euro-Norm), stapelbar, deckelbar. Keine Kartons ohne ESD-Inlay.
• Versand:** WellPCB nutzt **qualifizierte Logistikpartner** mit ESD-konformer Handhabung (kein Werfen, Klimakontrolle). Tracking & Zustandsüberwachung.

**WellPCB** lebt ESD-Schutz **ganzheitlich**: EPA-zertifizierte Fertigung (IEC 61340-5-1), geschultes Personal (ESD-Coordinator), durchgängige Prozesskette – **von Wareneingang bis Versand an Ihre Tür.**

Fazit: ESD-Schutz ist Investition, keine Ausgabe

Elektrostatische Entladung **zerstört still & heimlich**. Schutz erfordert **Systematik, Disziplin, durchgängige Kette** – von der ersten Berührung der Rohplatine bis zum Einbau beim Endkunden.

**WellPCB garantiert:** ESD-konforme Fertigung nach **IEC 61340-5-1 / ANSI/ESD S20.20**, **IPC-A-610 Class 3**, vollständige Traceability. **Ihre Baugruppen kommen sicher, funktionsfähig & langlebig an.**

Schützen Sie Ihre Investition – **partneren Sie mit einem Hersteller, der ESD beherrscht.**
