Eigenen LED-Treiber bauen: Vorteile, Sicherheitstipps und Schritt-für-Schritt-Anleitung

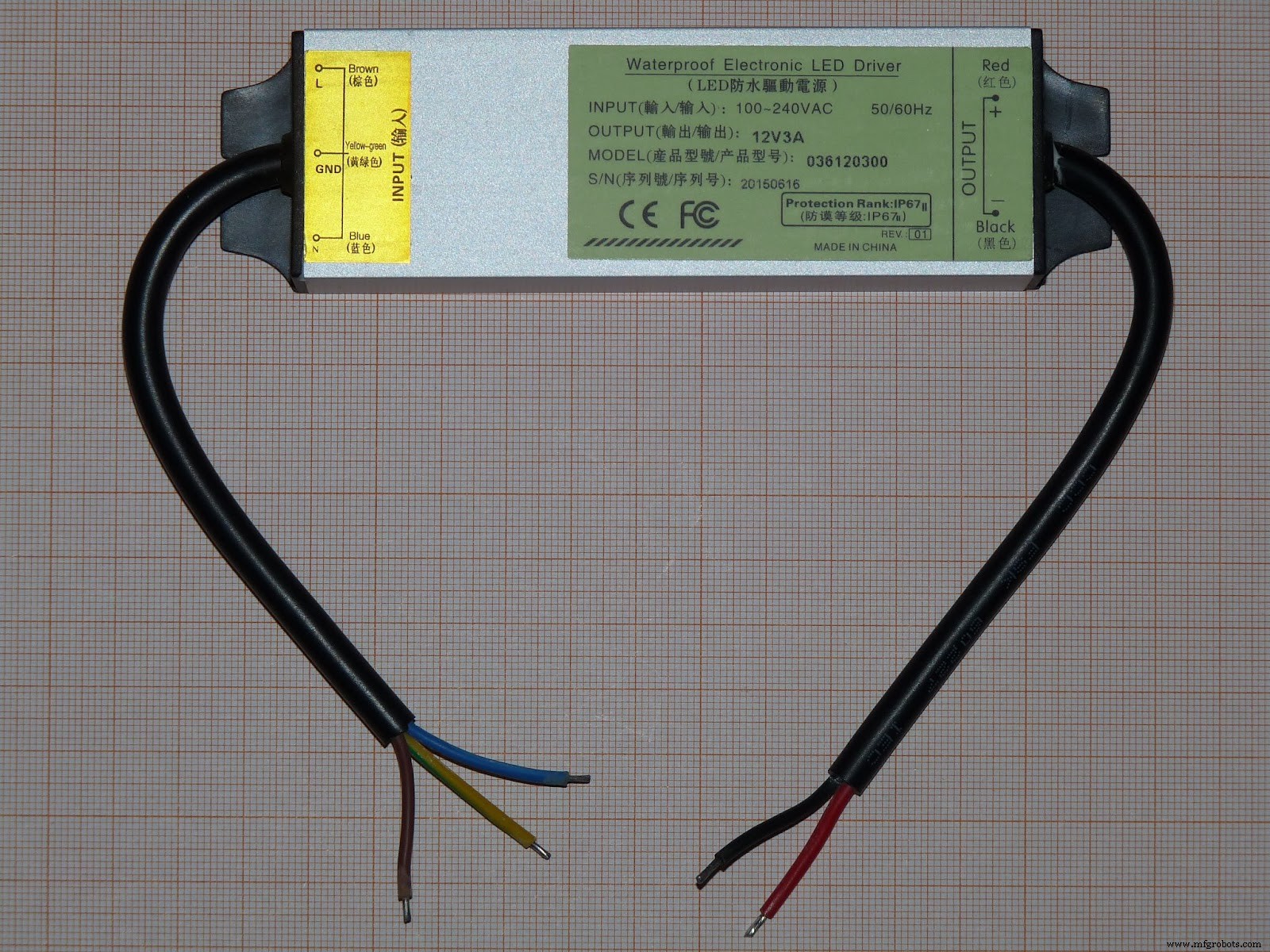

LED-Treiber

Quelle: Wikimedia Commons

Ist ein DIY-LED-Treiber wirklich notwendig? Die Antwort hängt von Ihren spezifischen Anforderungen ab. Sie benötigen dieses Gerät jedoch, wenn Sie Gleichstrom korrigieren, höhere Spannungen beherrschen, maximale Eingangsspannungen verarbeiten oder Wechselstrom in Niederspannung umwandeln möchten.

Ein LED-Treiber ist zudem unverzichtbar, um Ihre Leistungs-LEDs vor instabilen Stromversorgungen zu schützen. Zwar können Sie einen LED-Treiber selbst bauen, doch die Kompatibilität ist entscheidend: Ein inkompatibler Treiber kann Ihre Komponenten beschädigen oder zum Ausfall führen.

Wie gehen Sie vor? Dieser Artikel beleuchtet den LED-Treiber im Detail, wichtige Überlegungen vor dem Bau, konkrete Schritte zur Umsetzung und vieles mehr.

Los geht's!

Was ist ein LED-Treiber?

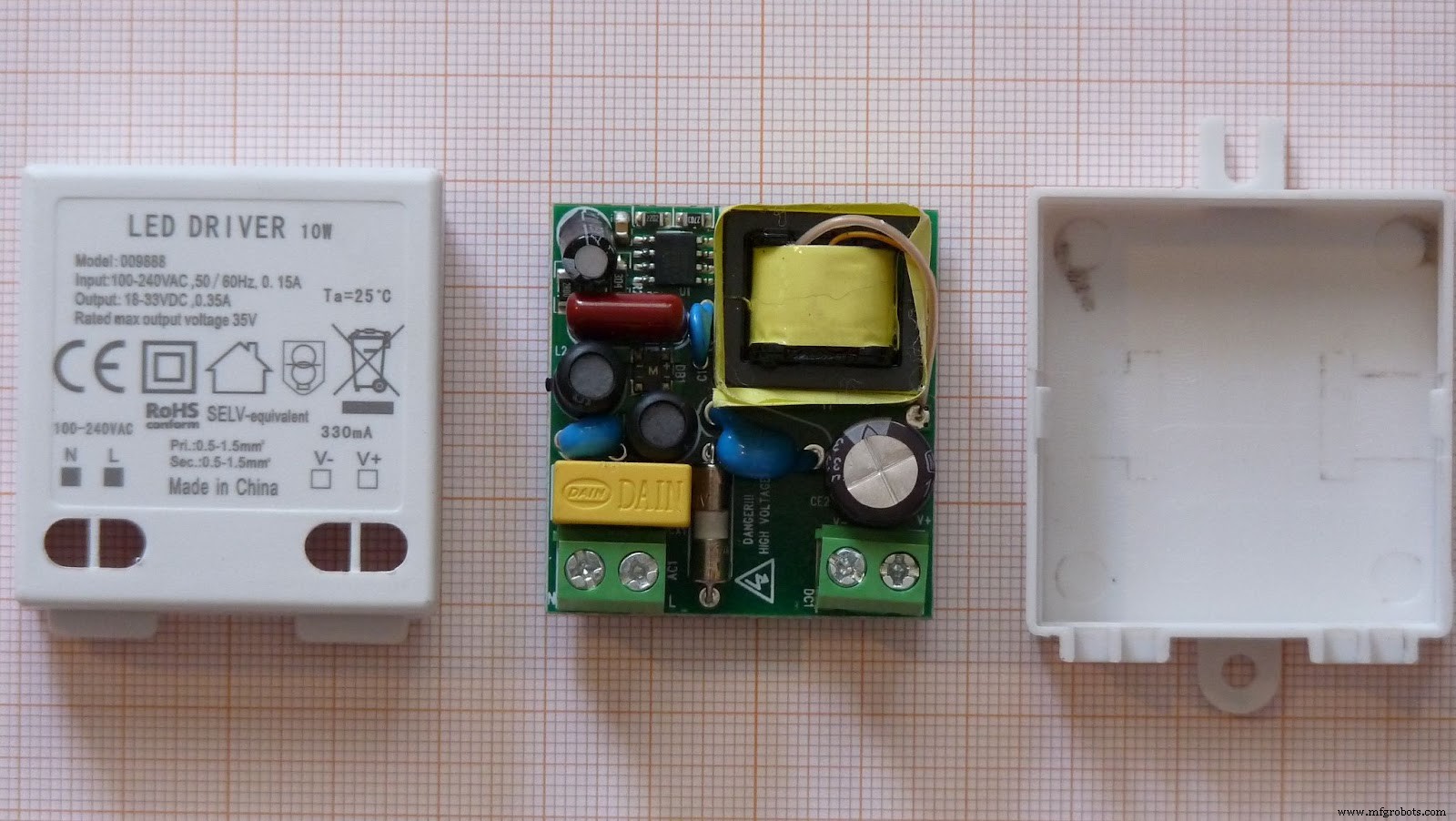

10-Watt-LED-Treiber

Quelle: Wikimedia Commons

Ein LED-Treiber ist ein Gerät, das die Stromversorgung für LEDs regelt, indem er die Eingangsspannung in einen präzisen Ausgangsstrom umwandelt. Typische Eingangsspannungen umfassen:

• Hochspannungs-Wechselstrom (Netzfrequenz)
• Niedrigspannungs-Wechselstrom
• Hochfrequenz-Wechselstrom
• Niedrigspannungs-Gleichstrom
• Hochspannungs-Gleichstrom

Der Ausgang liefert eine konstante Stromquelle, die die Treiberspannung anpasst, wenn sich die Vorwärtsspannung der LED (bei 24 V) ändert.

Die Hauptkomponenten eines LED-Netzteils sind:

• MOSFET (Schaltkomponente)

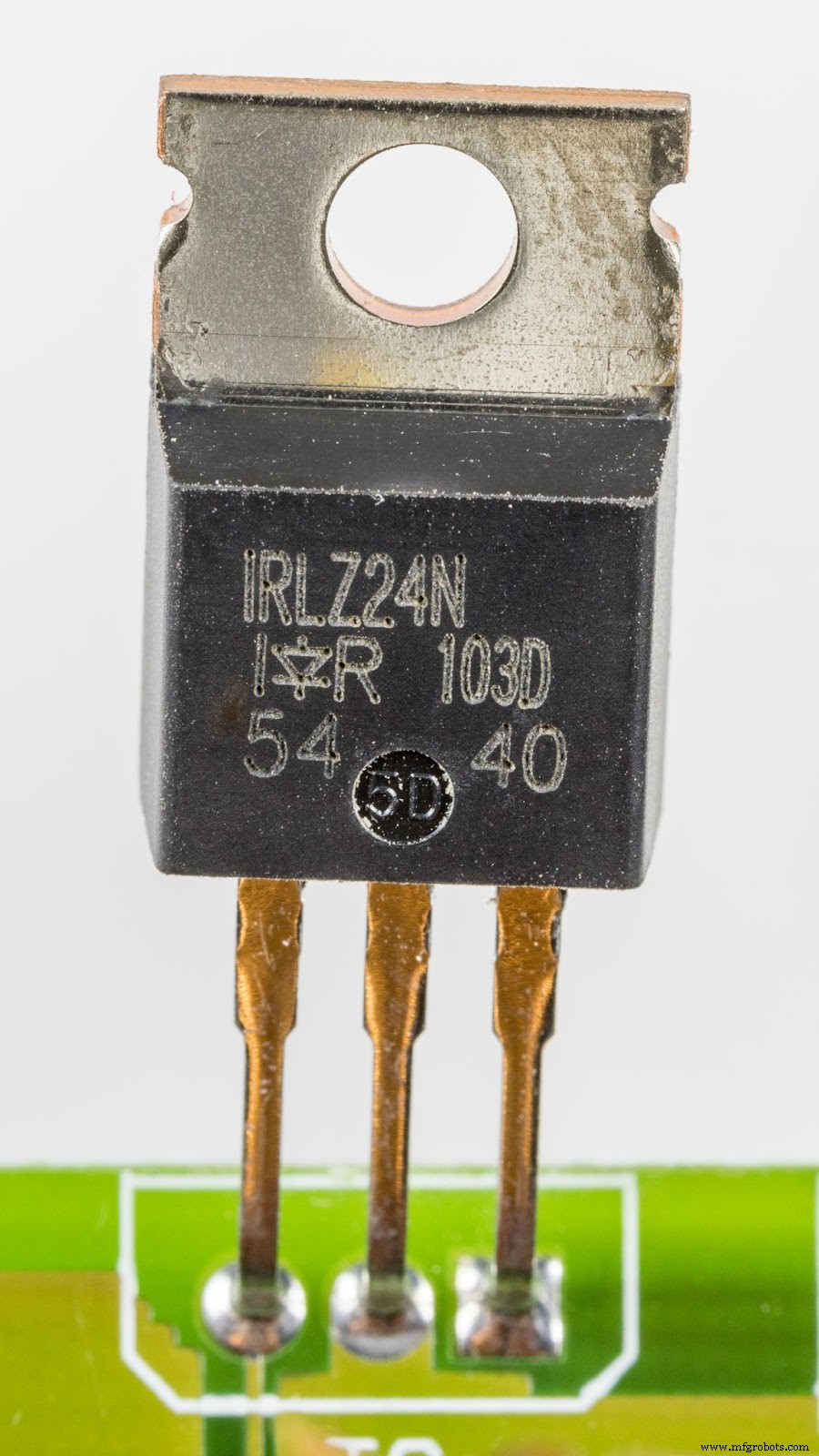

MOSFET-Schalter

Quelle: Wikiwand

• Ausgangsfilter
• Drosselspule (Induktor)

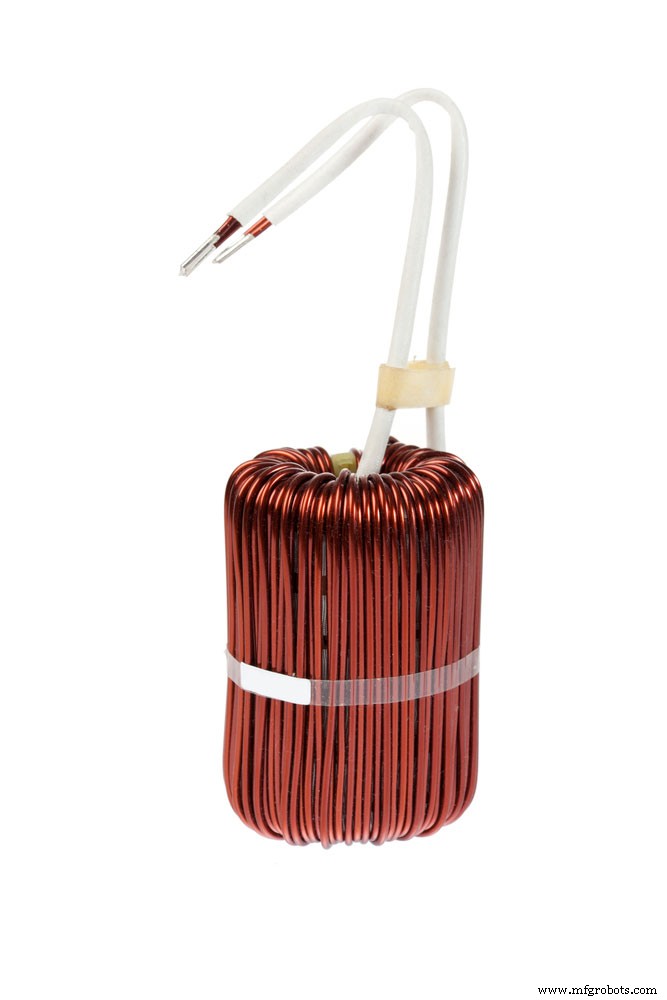

Große Leistungsdrossel im Detail

• Eingangsfilter
• Schaltcontroller
• Rückführwiderstand

Je nach Anwendungsfall sind weitere Schutzfunktionen erforderlich: LED-Offenstrom-Schutz, Eingangs-Überspannungsschutz, Überstromschutz, Eingangs-Unterspannungsschutz, Basisspannung etc.

Was ist ein LED-Treiberkreis? Es handelt sich um eine elektrische Schaltung im Vorspannungsmodus, die die Leistung einer LED-Kette steuert. Er reagiert auf Änderungen im LED-Kreis, bei Watt-LEDs oder High-Power-LEDs, indem er eine konstante Leistung bereitstellt, während sich die elektrischen Eigenschaften mit der Temperatur ändern.

Welche Arten von LED-Treibern gibt es?

Jeder Treibertyp ist für spezifische elektrische Anforderungen und Leistungsbereiche ausgelegt. Daher gibt es keine Energieverschwendung – achten Sie beim Austausch stets auf die Spezifikationen des alten Treibers. Hier die wichtigsten Typen:

Konstantspannung (Constant Voltage)

Dieser Treiber eignet sich für LEDs, die eine feste Mindestausgangsspannung bei maximalem Ausgangsstrom benötigen. Interne Konstantstromtreiber, einfache Widerstände oder einstellbare Widerstände im LED-Modul begrenzen den Strom. Typische Spannungen: 12 V oder 24 V DC (stabiler Strom).

Konstantstrom (Constant Current)

Dieser Typ steuert LEDs mit festem Ausgangsstrom und einem Spannungsbereich. Das Gerät hat einen definierten Ausgangsstrom (mA oder A) bei variabler Spannung – abhängig von der LED-Leistung.

AC-LED-Treiber

Ein AC-LED-Treiber kann technisch keine Glühlampen oder Niedervolt-Halogenlampen betreiben, da er keine Mindestlast-Transformatoren besitzt. LEDs funktionieren nicht mit herkömmlichen Transformatoren, da diese die geringe Leistung von LEDs nicht erkennen. Normale Transformatoren registrieren LEDs nicht als Last, weil deren elektrische Last minimal ist. Dieser Treiber wird mit Lampen verwendet, die einen internen Treiber (AC zu DC) besitzen. Seine Aufgabe: die geringe LED-Leistung erfassen und auf die Lampenspannung (12 V DC oder 24 V) herunterregeln.

Worauf Sie vor dem Bau eines LED-Treibers achten sollten

Bevor Sie einen DIY-LED-Treiber bauen, beachten Sie folgende Faktoren:

• Einfachheit des Designs
• Isolierung
• Kosten
• Spannungen (feste LED-Ketten-Spannung und Eingangs-Spannungsbereich)
• Bauteileanzahl
• Leistungsfaktorkorrektur (nur bei AC/DC-Treibern)
• Schaltungsgröße

Wie baut man einen LED-Treiberkreis?

LED-Treiber-Schaltung

Quelle: Wikimedia Commons

Das Ziel dieser Schaltung ist, ausreichend Strom für die LED bereitzustellen. Benötigte Bauteile:

• 4,7 V Zener-Diode (1N4732A) (1/4 Watt)
• 390 kΩ Widerstand (1/4 Watt)
• 5 mm LED (Rot, diffundiert)
• Brückengleichrichter (W10M)
• 25 V / 47 µF Polkondensator
• 10 Ω Widerstand (1/4 Watt)
• 47 µF / 25 V Polkondensator
• 2,2 µF Polyester-Folienkondensator (225J – 400 V)
• 22 kΩ Widerstand (5 Watt)
• 4,7 µF / 400 V Polkondensator
• 10 kΩ Widerstand (1/4 Watt)

Funktionsprinzip des 230-V-LED-Treiberkreises

Das Prinzip: Transformieren einer geringen Leistungsaufnahme. Der X-gekennzeichnete AC-Kondensator liefert durch Spannungsreduzierung einen geeigneten Strom. Die Kondensatoren sind leitung-zu-leitung für Hochspannung ausgelegt. Die AC-Spannung regelt andere Schaltungsteile, während der X-Kondensator nur den Strom begrenzt. Der Brückengleichrichter wandelt Hochspannung/Niedrigstrom-DC in Hochspannungs-DC um. Die Zener-Diode wandelt dieses in Niedrigspannungs-DC um, das die LED erhält.

Schritte zum Design des LED-Treiberkreises

1. X-Kondensator (2,2 µF / 400 V) an die Netzspannung anschließen. Die Versorgungsspannung muss niedriger als die Kondensatorspannung sein (z. B. 230 V AC mit 400 V Kondensator).

2. 390 kΩ Widerstand parallel schalten. Wichtig: Die Verbindung zum Kondensator muss Entladung bei Abschaltung ermöglichen. Eine Sicherung (10 Ω Widerstand) zwischen Netz und Brückengleichrichter einbauen.

3. W10M als Vollwellen-Brückengleichrichter (bis 1,5 A) nutzen. Polkondensator 4,7 µF / 400 V filtert die Gleichrichterausgangsspannung.

4. Strombegrenzung durch Reihenschaltung 22 kΩ (5 W). Zener-Diode 4,7 V (1N4732A) regelt den DC-Ausgang des Gleichrichters. Kondensator 47 µF / 25 V filtert und speist die LED.

Fazit

LED-Treiber sparen Energie, erhalten die Funktion und sparen langfristig Kosten. Ein DIY-LED-Treiber ist ein lohnendes Projekt, wenn Sie ein klares Ziel und passende Materialien haben.

Was denken Sie über LED-Treiber? Haben Sie bereits einen gebaut? Kontaktieren Sie uns gerne!
