Globale Baustichprobe

Großindustrieller Bau:So optimieren Sie die Qualität, Sicherheit und Rentabilität von Stichproben

Die Verwaltung des Baus von Großanlagen wie chemischen Raffinerien, Kläranlagen, Produktionsstätten und Öl- und Gasplattformen ist von Natur aus schwierig. Tausende von Menschen sind daran beteiligt, der Wettbewerb ist aggressiv und die Logistik kompliziert. Inmitten der Komplexität dieser Großprojekte werden Best Practices bei der Entwicklung von industriellen Fluidsystemen und Stichprobensystemen oft übersehen.

Der Industriebau beginnt oft mit einem vorab genehmigten Schema des Fluidsystems, das an einen Subunternehmer übergeben wird, um vor Ort gemäß dem Entwurf zu bauen. Durch diesen standardisierten Ansatz werden einige der feineren Details möglicherweise nicht von Anfang an berücksichtigt, was zu zukünftigen Herausforderungen für die Bediener in Bezug auf Probenqualität, Sicherheit und Umweltschutz führt.

Obwohl jedes Flüssigkeitssystem anders ist, müssen im Voraus wichtige Überlegungen angestellt werden, um Probleme in der Zukunft zu vermeiden.

Die Bedeutung des richtigen Grab-Sampling-Designs

Stichprobenentnahme ist ein Prozess, bei dem eine Probe aus einem Flüssigkeitssystem zur Fernanalyse im Labor entnommen wird. Die Proben werden verwendet, um die Qualität der Flüssigkeit zu testen, um festzustellen, ob sie an verschiedenen Stellen in der Anlage, einschließlich in der Nähe von Lagerbehältern, an langen Transportleitungen, an Prozessleitungen und an Fackelstellen, festgelegten Standards entspricht. Sie werden auch vor und nach dem Transport, insbesondere bei einem Verwahrungswechsel, zur Ermittlung des Frachtwertes herangezogen.

Externe Faktoren können sich auf die Probe auswirken und die Qualität oder die tatsächlichen Prozessbedingungen falsch darstellen – und Geld kosten, wenn die Probe von schlechter Qualität ist. Ihr Systemdesign sollte sicherstellen, dass Ihre Proben:
sind

1. Pünktlich – Es ist wichtig, die Zeit zu minimieren, die Ihre Probe benötigt, um von der Prozessleitung zum Probenbehälter zu gelangen, um die Wahrscheinlichkeit zu verringern, dass externe Faktoren die Probe beeinträchtigen

2. Vertreter – Die Probe sollte repräsentativ für die Prozessflüssigkeit sein, um eine nützliche Analyse zu ermöglichen

3. Kompatibel – Die Konstruktionsmaterialien des Systems müssen mit dem Muster kompatibel sein, um Wartungs- und Reparaturarbeiten während der Lebensdauer des Systems zu minimieren

Es ist auch wichtig sicherzustellen, dass die Probe ordnungsgemäß gehandhabt wird. Die Probenahme einer Flüssigkeit aus einer Hochdruckquelle kann zum Überlaufen der Prozessflüssigkeit führen, was eine Verschwendung und potenziell gefährlich für den Bediener und die Umwelt darstellt.

Tipps zur Einrichtung effektiver Probenahmesysteme in Neubauten

Wie bereits erwähnt, können einige der Schlüsselelemente des richtigen Systemdesigns in den standardisierten Ansätzen übersehen werden, was zu zukünftigen Problemen führen kann. Zu Beginn großer Bauprojekte besteht die Möglichkeit, Stichprobensysteme zu konstruieren, die bewährten Verfahren folgen und für den zukünftigen Erfolg gut positioniert sind.

Um sicherzustellen, dass das Stichprobensystem zeitnahe, repräsentative und kompatible Proben liefert, ist es hilfreich, die Unterstützung erfahrener Berater in Anspruch zu nehmen, die in den folgenden Bereichen helfen:

Unterstützung bei der Sondenauswahl

Das Erreichen der optimalen Genauigkeit beginnt mit der ordnungsgemäßen Entnahme der Probe aus dem Prozessrohr oder -rohr. Ein Berater kann Ihnen dabei helfen, den idealen Standort zu bestimmen und die richtige Sondengröße für Ihre Anwendung auszuwählen. Sie können auch helfen, indem sie spezifische Berechnungen durchführen, um die geeignete Länge, den Durchmesser und das Systemdesign festzulegen.

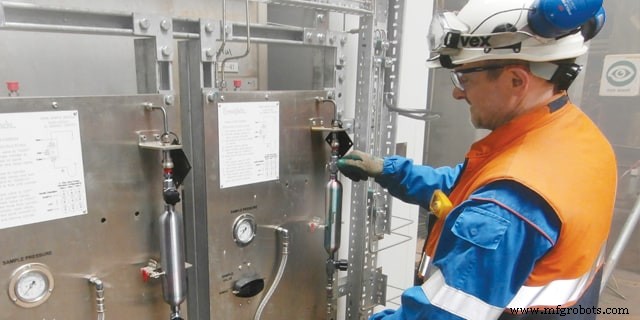

Bestimmen des Standorts der Stichprobe und der Platzierung der Tafel der Stichprobe

Um optimale Ergebnisse zu erzielen, sollten die Entnahmepunkte strategisch an den Prozesslinien platziert werden. Für die zukünftige Sicherheit der Bediener ist es auch wichtig, daran zu denken, die Stichprobenplatte in einem Bereich zu platzieren, der für die Bediener leicht zugänglich und nicht zu hoch oder schwer zu erreichen ist.

Durchführen von Temperatur- und Druckberechnungen

Ein Versehen, das bei der Konstruktion des Flüssigkeitssystems auftreten kann, besteht darin, sicherzustellen, dass bestimmte Berechnungen durchgeführt werden, die dazu beitragen, die Probenqualität aufrechtzuerhalten. Temperatur- und Druckberechnungen, wie z. B. Joule-Thompson (J-T)-Berechnungen, sollten durchgeführt werden, um die Temperatureffekte von Druckänderungen vorherzusagen und sicherzustellen, dass die Probe die Phase nicht ändert. Wenn beispielsweise der Druck abfällt und das Gas über seinen Taupunkt abkühlt, bildet sich Flüssigkeit, die die Zusammensetzung der Probe verändert.

Durchführen von Spülzeitberechnungen

Das vollständige Spülen von Probendüse, Sonde, Transportleitungen und Platte zwischen den Anwendungen trägt dazu bei, das Potenzial zu verringern, dass verbleibende Flüssigkeit die nächste Probe beeinträchtigt. Es sollten Berechnungen durchgeführt werden, um herauszufinden, wie lange das System gespült werden muss, um eine frische Probe zu erhalten.

Es gibt mehrere andere Berechnungen, bei denen ein Berater behilflich sein kann, um die Qualität und Sicherheit des Probenahmesystems zu gewährleisten, einschließlich Zeitverzögerungsberechnungen und Phasenänderungsberechnungen für verschiedene Flüssigkeitsgemische.

Anwerbung von erfahrenen Beratern für globale Bauprojekte

Im Idealfall sollten vor dem Bau der Leitung Berater für Flüssigkeitssysteme und Stichproben hinzugezogen werden, um sich über bewährte Verfahren für das Layout des Systems zu beraten und die erforderlichen Berechnungen durchzuführen, um die besten Probenahmeergebnisse zu erzielen. Berater und Ingenieure von Swagelok können während des Baus vor Ort arbeiten, um den komplexen Prozess von Großprojekten reibungsloser zu gestalten und sicherzustellen, dass das fertige Fluidsystem den Best Practices für Qualität, Sicherheit und Rentabilität entspricht.
