Kennzeichnung von Kunststoffteilen mit Tampondruck und Lasergravur

Beim Entwerfen von Teilen für den Spritzguss müssen Sie möglicherweise Endbearbeitungsoptionen in Betracht ziehen, die dazu beitragen können, die mechanischen Eigenschaften eines Teils zu verbessern, die Oberflächenbeschaffenheit zu verbessern, den Endmontageprozess zu vereinfachen oder Ihr Teil oder Ihre Teile einfach weiter anzupassen.

Eine gängige Veredelungsoption, die bei unseren Kunden beliebt zu sein scheint, sind die Dienstleistungen der Teilekennzeichnung, entweder durch Tampondruck oder Lasergravur.

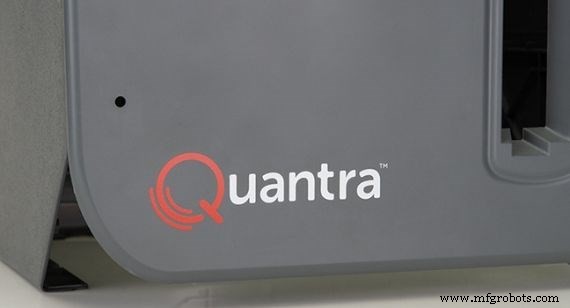

Die Teilekennzeichnung mittels Tampondruck ist eine gängige Veredelungsoption, wie hier auf einem Quantra-Blutanalysegerät von HemoSonics zu sehen .

Tampondruck auf Kunststoffteilen

Beim Tampondruck wird ein zweidimensionales Bild, beispielsweise ein Firmenlogo, auf ein dreidimensionales Objekt übertragen. Beispiele gibt es zuhauf. Sie werden überall mit Tampondruck gekennzeichnete Gegenstände sehen:Haushaltsgeräte, Unterhaltungselektronik, Knöpfe und Tasten auf Computertastaturen, Spielzeug, Golfbälle und so weiter. Alle Bilder werden auf Größen-, Farb- und Komplexitätseinschränkungen überprüft. Darüber hinaus sollten Bilder zum Drucken mit eindeutig gekennzeichneten Stellen in Bezug auf die Teilegeometrie versehen werden. PM-TI und MT11010 sind die aggressivsten Texturen, die wir im Tampondruck drucken können. Die erforderliche Vorlaufzeit für den Tampondruck bei Protolabs verlängert Ihre Teilebestellung in der Regel um mehr als drei Werktage.

Lasergravur für Serialisierung und Teilenummern

Eine weitere Möglichkeit zur Teilekennzeichnung ist die Lasergravur. Für Informationen wie Logos, Seriennummern oder Teilenummern wird häufig eine Lasergravur verwendet, die auf die Form oder direkt auf die Teile aufgebracht wird. Die Lasergravur sorgt für gestochen scharfe, konsistente Informationen auf jedem Teil. Acetale und Hochtemperaturmaterialien sind für die Lasergravur nicht geeignet. Die Vorlaufzeit verlängert Ihre Teilebestellung in der Regel um mehr als vier Werktage und Ihre Formbestellung um mehr als neun Werktage.

Erforderliche Eingaben für die Teilekennzeichnung

Was sind also die erforderlichen Eingaben für diese Teilmarkierungsoptionen?

Für den Tampondruck benötigen wir eine CAD/Teile-Verknüpfung, eine 2D-Zeichnung, in der die Position der Grafiken angegeben ist, eine Adobe Illustrator-Datei, in der die Größe der Grafiken, die Menge des Teils, eine Farbspezifikation (Pantone #) und das Material des Teils (für diese Option sind derzeit nur ABS, PC, ABS/PC bei Protolabs erhältlich).

Für die Lasergravur benötigen wir eine Zeichnung oder CAD zur Identifizierung der Größe; Ort und Tiefe der Gravur; ggf. die Teilmenge; und das Material.

Die Teilekennzeichnungsdienste für Tampondruck und Lasergravur sind Teil einer großen Auswahl an Veredelungsoptionen für den Spritzguss, die wir bei Protolabs anbieten, die eine Reihe von Vorteilen bieten:Verstärkung von Teilen, Verbesserung des kosmetischen Erscheinungsbilds, Anpassung und so weiter. Neben der Teilekennzeichnung gehören dazu:Formtexturierung, kundenspezifische Farbabstimmung, Gewindeeinsätze und Grundmontage. Diese Veredelungsoptionen ergänzen unsere Fähigkeiten als Hersteller aus einer Hand mit eigener Werkzeug- und Teilefertigung. Sie können uns von Anfang bis Ende für Ihre Teile einsetzen:von der frühen Entwicklung und dem Prototyping über die On-Demand-Produktion von Endverbrauchsteilen bis hin zu sekundären Optionen und Endbearbeitung.
