Designs, die wir lieben:3D-Druck

Viele Leute denken, dass man mit der 3D-Drucktechnologie praktisch jede Form herstellen kann, die man sich vorstellen kann. OK, das ist also irgendwie richtig, aber nicht ganz. Der schwierige Teil besteht darin, ästhetisch schöne Designs zu entwickeln, die auch für Ihre Anwendung funktional sind, strukturell solide sind, um eine lange Lebensdauer zu erreichen, und modelliert sind, um die Einschränkungen des Mediums zu berücksichtigen. Mit 3D-Druck können Sie viel erreichen, aber wenn Sie diese anderen Faktoren berücksichtigen, sind Sie auf dem besten Weg, Designs zu erstellen, die wir gerne sehen

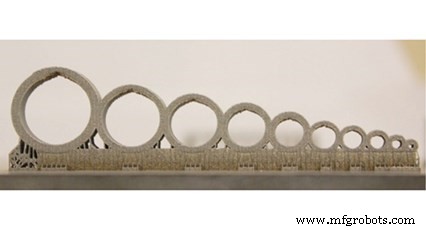

Löcher und Kanäle:Tolle Ideen für Negativraum

Wenn Konstrukteure Kanäle in ihre Teile einbauen, berücksichtigen sie oft nicht, dass diese Merkmale keine einfachen runden Löcher sein müssen. Das ist etwas, das aus jahrelanger Konstruktion für die Bearbeitung resultiert. Wirklich, es kann jede Form sein, die eine angemessene Unterstützung für den Build bietet.

Denken Sie an die römische Architektur und die Notwendigkeit eines Schlusssteins, um einen Bogen zu halten, um der Schwerkraft zu entgehen. Das bedeutet, dass es großartig funktioniert, Formen wie Diamanten (ein Quadrat an seinem Ende), kreisförmige Löcher mit einer vertikalen Rippe für Kanäle mit kleinerem Durchmesser, eine Träne oder im Geiste des Valentinstags sogar ein auf dem Kopf stehendes Herz zu verwenden. Oh!

Innenradienregel

Manche Leute sehen gerne scharf aus, aber bei 3D-gedruckten Teilen ist es besser, glatt auszusehen. Wenn möglich, sehen wir gerne Innenradien für Kanten und Ecken. Diese glatte Kontur sieht nicht nur gut aus, sondern baut auch Stress ab, der sich während des Druckvorgangs aufbaut. Streben Sie nach organischen Kurven und vermeiden Sie plötzliche Änderungen der Teiledicke, da Sie sonst Teile mit Verschiebungslinien erhalten könnten.

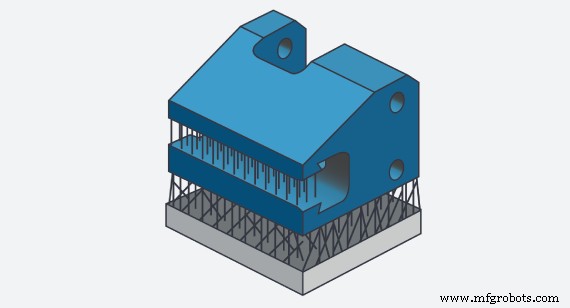

Support für Ihre Teile

Schwerkraft ist gut. Es hält uns an die Erde gepflastert, damit wir unseren Platz in den Schlangen von Lebensmittelgeschäften nicht verlieren. Wo es schwierig ist, ist das Drucken von Teilen. Wenn Sie ein dickes Teil haben, das eine Biegung enthält, wird Ihnen das Endergebnis nicht gefallen, wenn Sie versuchen, eine nach unten gerichtete Oberfläche zu erstellen, die weniger als 45 Grad hat (mit anderen Worten, flacher – weniger vertikal). Je niedriger der Winkel, desto aggressiver das Treppensteigen und desto wahrscheinlicher erfordert die nach unten gerichtete Oberfläche eine Stützstruktur. Denken Sie also an die 45-Grad-Regel und wir wissen, dass Sie wissen, was Sie tun.

Montagefreiheit von (Teilen)

Eines der coolsten Dinge am 3D-Druck ist, dass Sie nur durch Ihr Ingenieur-/Designwissen, das Material und den Prozess, den Sie zur Herstellung Ihrer Teile wählen, eingeschränkt sind (wir bieten sechs davon an). Wenn Sie es satt haben, sich mit Hardware und anderen Techniken herumzuschlagen, um kleine Teile zu großen Teilen zusammenzuführen, überdenken Sie Ihr Design als ein einziges, großes Teil. Der Schlüssel hier ist, dass Sie normalerweise nicht einfach zehn Entwürfe nehmen und sie in einer CAD-Datei zusammenfassen können. Man muss die neue verschmolzene Baugruppe jetzt als Einzelteil betrachten und noch einmal durchdenken, welche Features wertvoll sind und welche nicht. Wenn wir große Teile sehen, die schöne Übergänge zwischen ehemaligen Einzelteilen aufweisen, sind Ihre Hausaufgaben bei der Berücksichtigung additiver Fertigungstechniken offensichtlich – und sehen oft ziemlich cool aus.

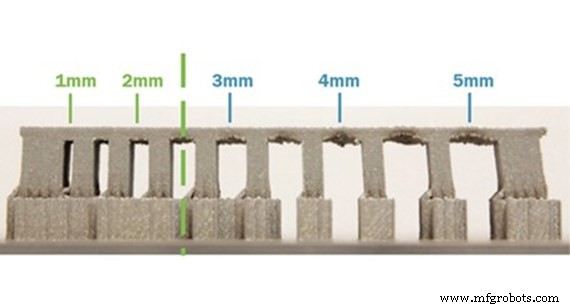

Brücken, die Sie lieben werden

Wie bei Beziehungen, je stärker und enger Ihr Unterstützungssystem ist, desto länger dauert Ihr Teil. Wenn Ihr Teil eine lange horizontale Komponente hat, benötigen Sie die Struktur, um es zu unterstützen. Das Aufbrechen ist schwierig, wenn Sie sich daran erinnern, dass Sie den Abstand zwischen den von Ihnen entworfenen Säulen berücksichtigen müssen, um ihn strukturell gesund zu halten. Für DMLS müssen die Zwischenräume beispielsweise 0,079 Zoll (2 mm) oder weniger voneinander entfernt sein,

Dünne Wände machen nicht immer gute Teile

Im Design sieht dünn oft cool, glatt und stromlinienförmig aus. Aber dünne Wände sehen schrecklich aus, wenn sie während der Endnutzung abbrechen. Auch hier ein gutes Beispiel:Wenn Sie in Ihren Konstruktionen für DMLS-Teile dünne Wände benötigen, denken Sie an Ihre Kunden und verdienen Sie sich ihre Zuneigung, indem Sie die 40:1-Regel von Höhe zu Wandstärke anwenden. Wenn Sie beispielsweise eine 0,1 Zoll (2,54 mm) dicke Wand haben, sollte die Wandhöhe nicht mehr als 4 Zoll (101,6 mm) betragen, um die strukturelle Integrität zu erhalten. Diese 40:1-Regel kann jedoch etwas erweitert werden, wenn die Wand auf natürlichere Weise selbststabilisierend ist, wie die Wand eines Zylinders.

Den Kunden zufrieden stellen

Das Ziel jedes Unternehmens ist es, seine Kunden zufrieden zu stellen. Das ist ein Kinderspiel, aber es ist erstaunlich, wie viel Bedeutung der Designphase eines Produkts beigemessen werden kann. Teile, die schlecht für den 3D-Druck ausgelegt sind, werden Ihnen nicht die Liebe (und finanzielle Unterstützung) Ihrer Kunden einbringen, die Sie sich wünschen.

Das sind also einige der Dinge, die wir gerne in CAD-Modellen für den 3D-Druck sehen. Lesen Sie mehr über die Designelemente, die wir in unseren anderen Servicebereichen lieben:CNC-Bearbeitung, Spritzguss und Blechbearbeitung.
