Polyester: Vom Labor in den Alltag – Geschichte, Produktion, Zukunft

Hintergrund

Polyester ist eine Hochleistungs-Kunstfaser, hergestellt aus Kohle, Luft, Wasser und Erdöl. Die moderne Polyesterfamilie entstand im 20. Jahrhundert im Labor, wo Chemiker eine Säure und einen Alkohol zu langen, stabilen Molekülen mit sich wiederholendem Rückgrat verknüpften. Diese Moleküle verleihen den resultierenden Fasern außergewöhnliche Festigkeit und Haltbarkeit.

Heute ist Polyester allgegenwärtig – von Bekleidung und Heimtextilien über Industriegewebe, Computerbänder bis zur Elektroisolierung. Seine Kennzeichen – geringe Feuchtigkeitsaufnahme, Ölaufnahme, Fleckenresistenz, minimales Schrumpfen – machen es ideal für wasser-, schmutz- und feuerresistente Ausrüstungen. Da Polyester schimmelresistent und vorkrumpfbar ist, eignet es sich für langlebige Kleidung, Kissen, Steppdecken, Outdoor-Bekleidung. Leichte Färbbarkeit und nicht-allergenes Isoliervermögen erweitern die Anwendungen weiter.

Geschichte

1926 begann E.I. du Pont de Nemours & Co. unter W.H. Carothers mit der Erforschung großmolekularer Kunstfasern, was 1938 zur ersten Kunstfaser Nylon führte. Britische Chemiker schlossen sich an; 1939–1941 produzierten Forscher der Calico Printers Association das, was in England als Terylene bekannt wurde – das erste kommerzielle Polyester.

1946 sicherte sich du Pont die US-Fertigungsrechte und brachte 1951 die Faser unter der Marke Dacron auf den Markt. In den folgenden Jahrzehnten verfeinerten Unternehmen weltweit Polyester für diverse Anwendungen. Heute dominieren zwei Haupttypen: PET (Polyethylenterephthalat), geschätzt für Vielseitigkeit und Festigkeit, und PCDT (Poly-1,4-cyclohexylendimethylenterephthalat), bevorzugt für Elastizität und Rückstellvermögen in stark beanspruchten Anwendungen wie Vorhängen und Möbelbezügen.

Rohstoffe

Der Begriff Polyester leitet sich von „poly“ (viele) und „ester“ (organische Funktionsgruppe) ab. Eckpfeiler ist Ethylen, aus Erdöl gewonnen. Im Polymerisationsschritt verbindet sich Ethylen mit weiteren Monomeren zum Polyester-Rückgrat.

Herstellungsprozess

Polyester kann in verschiedenen Formen produziert werden – Filament, Stapelfaser, Tow, Faserfüllung – jeweils für spezifische Endanwendungen. Filamentfasern, kontinuierlich und glatt, ergeben hochwertige Gewebe; Stapelfasern, auf Länge geschnitten, mischen sich leicht mit Naturfasern; Tow besteht aus locker verbundenen Filamenten; Faserfüllung liefert Volumen für Kissen und Isolierung.

Filamentgarn-Herstellung

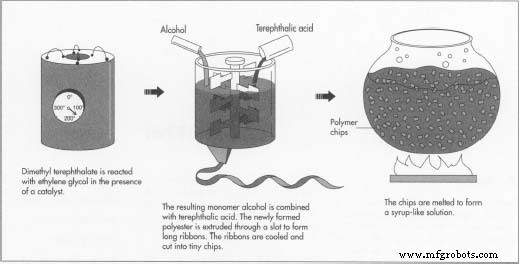

Polymerisation

• Dimethylterephthalat reagiert mit Ethylenglykol unter Katalysator bei 150–210 °C (302–410 °F).
• Das entstehende Monomer wird mit Terephthalsäure kombiniert und auf 280 °C (472 °F) erhitzt, wodurch klare, geschmolzene Polyesterschmelze entsteht, die zu langen Bändern extrudiert wird.

Trocknen

• Geschmolzene Bänder kühlen zu brüchigen Festkörpern, werden zu Chips zerkleinert und gründlich getrocknet für Gleichmäßigkeit.

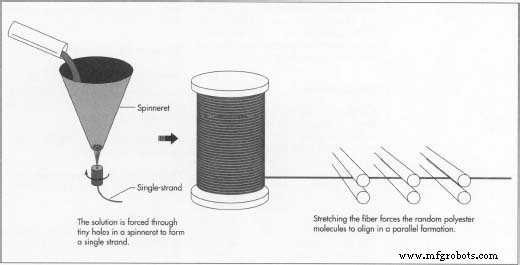

Schmelzspinnen (Melt Spinning)

• Polymerchips schmelzen bei 260–270 °C (500–518 °F) zu einer sirupartigen Lösung, die durch eine Spinnendüse gepresst wird. Das Lochmuster der Düse (rund, fünfkantig etc.) bestimmt Faserform und -durchmesser.
• Optionale Additive – Flammschutz, Antistatik, Färbehilfen – werden in diesem Stadium eingearbeitet.

Ziehen (Drawing)

• Frisch extrudierte Fasern werden auf bis zum Fünffachen ihrer Länge gestreckt, wodurch Polymerketten ausgerichtet und Zugfestigkeit sowie Elastizität erhöht werden.
• Beim Ziehen können Fasern texturiert oder gedreht werden, um gewünschten Griff und Optik zu erzielen.

Aufspulen

• Fertiges Garn wird auf große Spulen oder flach gewickelte Rollen gewickelt, bereit für Weben oder Stricken.

Stapelfaser-Herstellung

Der Stapelfaserprozess spiegelt die Filamentproduktion bis zum Schmelzspinnen wider, doch die Spinnendüse enthält weit mehr Löcher, wodurch seilartige Tow-Bündel entstehen.

Ziehen des Tow

• Tow wird in Dosen rasch abgekühlt und dann auf beheizten Walzen auf das Drei- bis Vierfache der ursprünglichen Länge gezogen.

Krimpen (Crimping)

• Gezogener Tow wird in Kisten komprimiert, wodurch Fasern in einen Ziehharmonika-ähnlichen Krimp bei 9–15 Krimp pro Zoll (3–6 cm⁻¹) gezwungen werden. Diese Struktur erhält Kohäsion in späteren Stufen.

Fixieren (Setting)

• Gekrimptes Tow wird auf 100–150 °C (212–302 °F) erhitzt, um Fasern zu trocknen und den Krimp zu fixieren. In nachfolgender Verarbeitung geht etwas Krimp verloren.

Schneiden

• Nach Hitzefixierung wird Tow auf Längen geschnitten, abgestimmt auf spezifische Mischungen: 3,2–3,8 cm (1,25–1,50 in) für Baumwollmischungen, 5 cm (2 in) für Viskosemischungen, 15 cm (6 in) für schwere Gewebe wie Teppiche.

Zukunftsaussichten

Seit US-Markteinführung 1951 wuchs Polyester zur am schnellsten wachsenden Faser der Nation, getrieben von pflegeleichten, bügelfreien Stoffen. Während frühe Wahrnehmung zurückblieb, brachten die 1990er transformative Fortschritte: Mikrofaser, eine weichere, seidenartige Variante (1991 eingeführt), revitalisierte die Attraktivität. Designer wie Mary McFadden präsentieren Mikrofaser in High-Fashion-Linien. Forscher der North Carolina State University entwickeln eine Polyestervariante mit Kevlar-vergleichbarer Festigkeit, vorgesehen für Luft- und Raumfahrt sowie Automobilverbundwerkstoffe.
