DIY-Oszilloskop mit Arduino Nano (10 Hz–50 kHz) und 128×64-LCD

Komponenten

• Arduino Nano R3 – 1 Stück
• Keramikkondensator 100 µF – 1 Stück
• ST7920 LCD 128×64 Pixel – 1 Stück
• Drehpotentiometer (10 kΩ und 50 kΩ) – je 1 Stück
• Taster (Momentan) – 3 Stück

Werkzeuge

• Lötkolben

Software

• Arduino IDE

Funktionsweise

Dieses einfache Oszilloskop nutzt nur den Arduino Nano (kein externer ADC) und erreicht einen Frequenzbereich von 10 Hz bis 50 kHz. Die Anzeige erfolgt auf einem ST7920-Display (128×64 Pixel). Der Messbereich (96×64 Pixel) zeigt das Signal, der Info-Bereich (32×64) Frequenz, Vpp etc. Funktionen: Auto-Trigger (stabile Anzeige), 9 Zeitbasen (0,02 ms/div – 10 ms/div im 1-2-5-Schritt), Hold-Funktion (Einfrieren).

Arduino-Code

Der Code verwendet die U8glib-Bibliothek für das Display. Er ist etwas umfangreich; hier nur die Struktur:

#include <U8glib.h>
U8GLIB_ST7920_128X64_4X u8g(6, 5, 4); // SCK, MOSI, CS

// Pin-Definitionen, Variablen, Lookup-Tabelle für Schriftzeichen...
// Funktionen: sample(), Measure(), Transform(), draw(), Key_scan()

void setup() {
  // Pin-Modi, ADC-Konfiguration, Display-Init
}

void loop() {
  sample();      // ADC-Werte einlesen mit einstellbarer Abtastrate
  Measure();     // Vmin, Vmax, Vpp, Frequenz berechnen
  Transform();   // Daten für Display aufbereiten
  Key_scan();    // Taster abfragen (Zeitbasis, Hold)
  if (!hold) {
    u8g.firstPage();
    do { draw(); } while (u8g.nextPage());
  }
}

Den vollständigen Code finden Sie im Projekt-Repository.

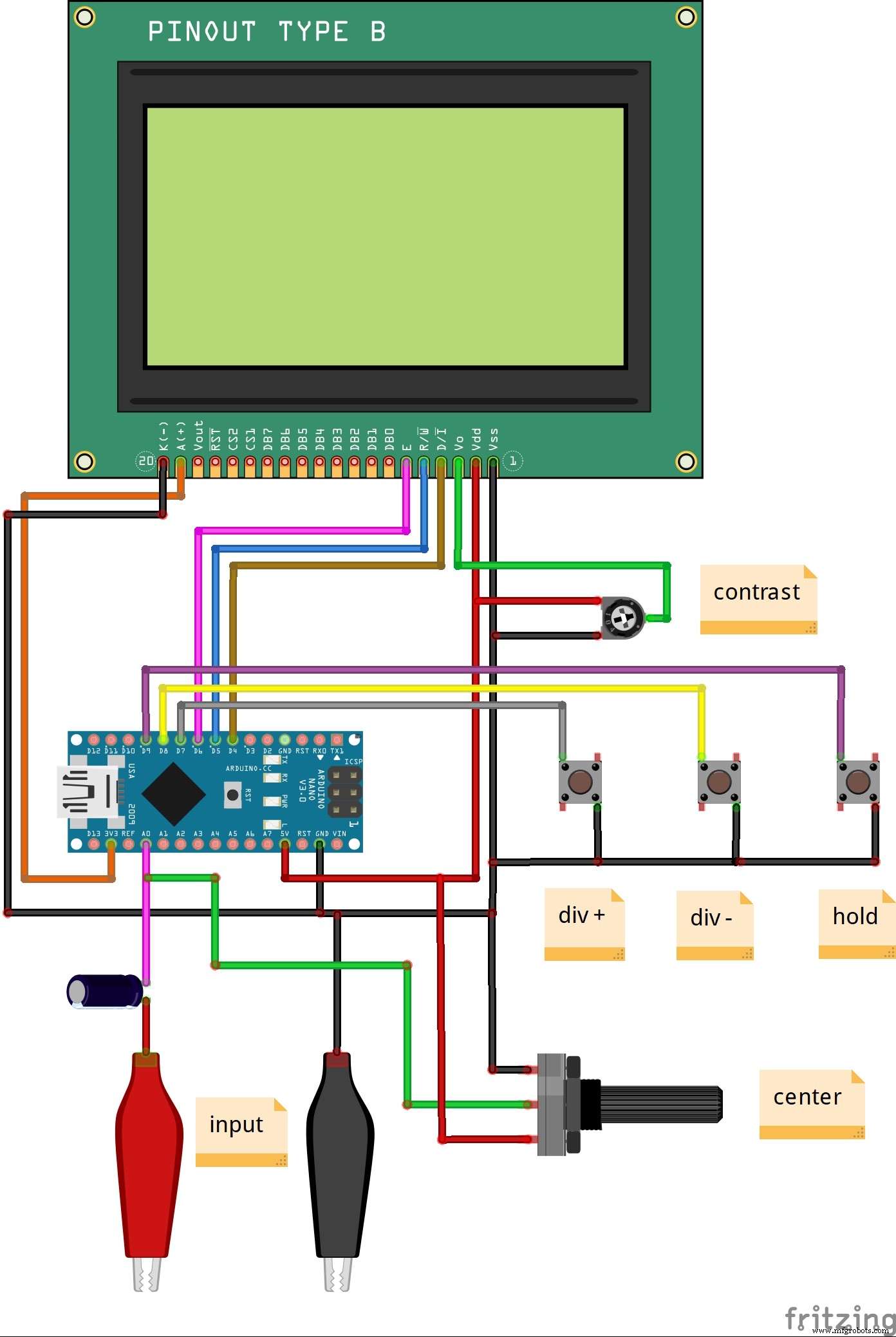

Schaltplan
