MAX30102 Herzfrequenz-Monitor mit Arduino Nano & 16x2 LCD bauen

Komponenten und Materialien

Benötigte Werkzeuge

• Lötkolben (generic)

Apps und Online-Dienste

• Arduino IDE

Projektbeschreibung

Dies ist ein einfacher Herzfrequenz-Monitor mit einem MAX30102-Sensormodul. Der Code basiert auf Arduino-Bibliotheken und zeigt die Werte auf einem 16x2-LCD an. Die erste Zeile zeigt die durchschnittlichen Schläge pro Minute (BPM), die zweite Zeile den Wert des reflektierten Infrarotstrahls. Dieser Wert sollte konstant bleiben, um genaue Messungen zu gewährleisten.

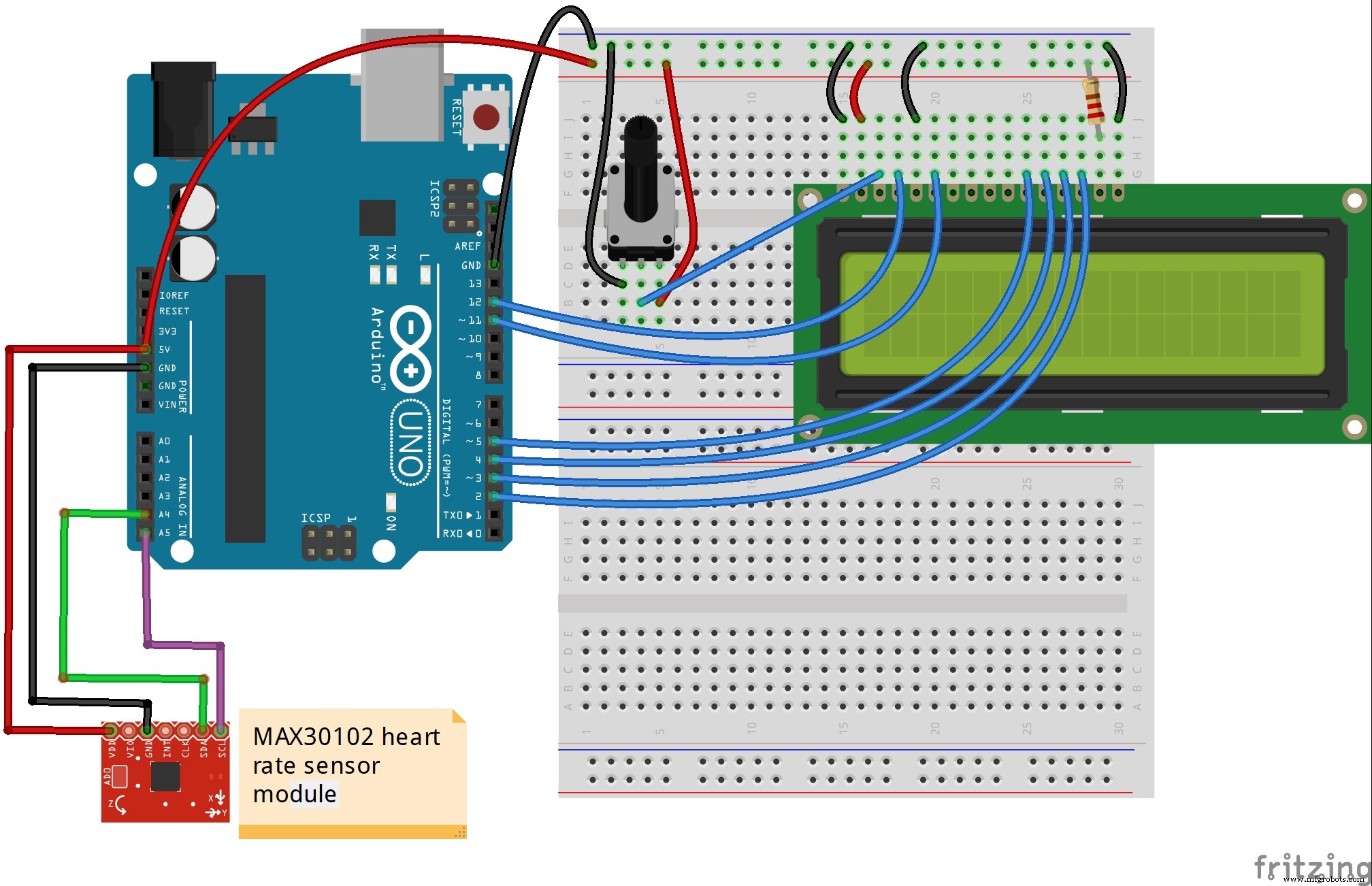

Schaltplan

Arduino-Code

/* Optische Herzfrequenz-Erkennung (PBA-Algorithmus) mit MAX30105 Breakout
   By: Bennu @ MH-ET LIVE
   Datum: 2. Oktober 2017
   https://github.com/MHEtLive/MH-ET-LIVE-max30102
*/
#include <Wire.h>
#include "MAX30105.h"
#include <LiquidCrystal.h>
#include "heartRate.h"

MAX30105 particleSensor;
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

const byte RATE_SIZE = 4; // Erhöhen für mehr Durchschnittsbildung
byte rates[RATE_SIZE];
byte rateSpot = 0;
long lastBeat = 0;
float beatsPerMinute;
int beatAvg;

void setup() {
  Serial.begin(9600);
  lcd.begin(16, 2);
  Serial.println("Initialisiere...");

  if (!particleSensor.begin(Wire, I2C_SPEED_FAST)) {
    Serial.println("MAX30105 nicht gefunden. Verkabelung/Strom prüfen.");
    while (1);
  }
  Serial.println("Zeigefinger mit gleichmäßigem Druck auf den Sensor legen.");
  particleSensor.setup();
  particleSensor.setPulseAmplitudeRed(0x0A); // Rote LED dimmen
  particleSensor.setPulseAmplitudeGreen(0);  // Grüne LED aus
}

void loop() {
  long irValue = particleSensor.getIR();

  if (checkForBeat(irValue) == true) {
    long delta = millis() - lastBeat;
    lastBeat = millis();
    beatsPerMinute = 60 / (delta / 1000.0);

    if (beatsPerMinute < 255 && beatsPerMinute > 20) {
      rates[rateSpot++] = (byte)beatsPerMinute;
      rateSpot %= RATE_SIZE;

      beatAvg = 0;
      for (byte x = 0; x < RATE_SIZE; x++) beatAvg += rates[x];
      beatAvg /= RATE_SIZE;
    }
  }

  Serial.print("IR="); Serial.print(irValue);
  Serial.print(", BPM="); Serial.print(beatsPerMinute);
  Serial.print(", Avg BPM="); Serial.print(beatAvg);
  if (irValue < 50000) Serial.print(" Kein Finger?");
  Serial.println();

  lcd.setCursor(0, 0);
  lcd.print("BPM: "); lcd.print(beatAvg);
  lcd.setCursor(0, 1);
  lcd.print(" IR: "); lcd.print(irValue);
}
