Arduino-Roboterarm mit Custom-Controller – Servo & Potentiometer Aufbau

Komponenten und Zubehör

Arduino-Roboterarm mit Custom-Controller – Servo & Potentiometer Aufbau
Arduino UNO
× 1
Servo Motor MG995
× 1
Servo Motor DS3115
× 1
Arduino-Roboterarm mit Custom-Controller – Servo & Potentiometer Aufbau
Drehpotentiometer, 10 kΩ
× 1

Apps und Online-Dienste

Arduino-Roboterarm mit Custom-Controller – Servo & Potentiometer Aufbau
Arduino IDE

Über dieses Projekt

Ich habe einen Roboterarm und dessen Controller gebaut.

Aufbau

Der Roboterarm nutzt drei herkömmliche PWM-Servos; jeder Winkel wird durch einen Drehwiderstand (Potentiometer) gesteuert. Verwendet wurde ein B-Kennlinien-Potentiometer mit 10 kΩ.

Arduino-Roboterarm mit Custom-Controller – Servo & Potentiometer Aufbau

Roboterarm-Bau

In vertikaler Richtung kommen zwei DS3115-Servos zum Einsatz, für die Schwenkbewegung ein MG995-Servo.

Arduino-Roboterarm mit Custom-Controller – Servo & Potentiometer Aufbau

Controller-Bau

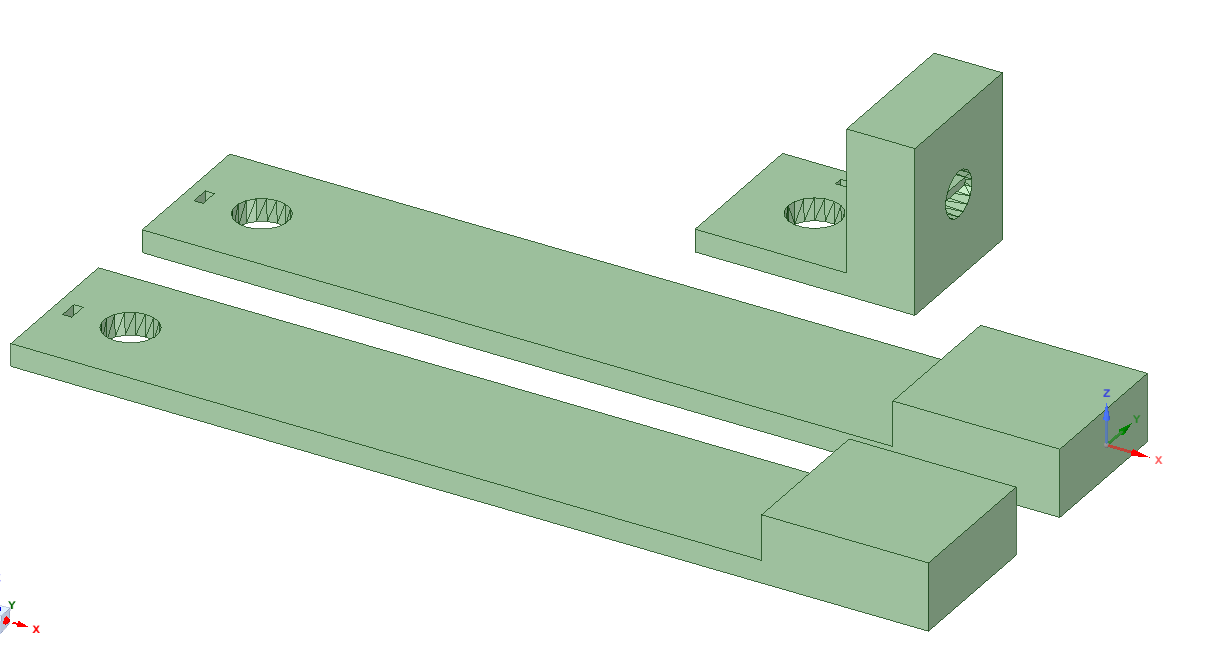

Das Controller-Gehäuse wurde im 3D-Drucker gefertigt.

Arduino-Roboterarm mit Custom-Controller – Servo & Potentiometer Aufbau

Löcher für Potentiometer-Knöpfe, Positionierbohrungen und Aussparungen für die Knöpfe sind vorgesehen.

Arduino-Roboterarm mit Custom-Controller – Servo & Potentiometer Aufbau

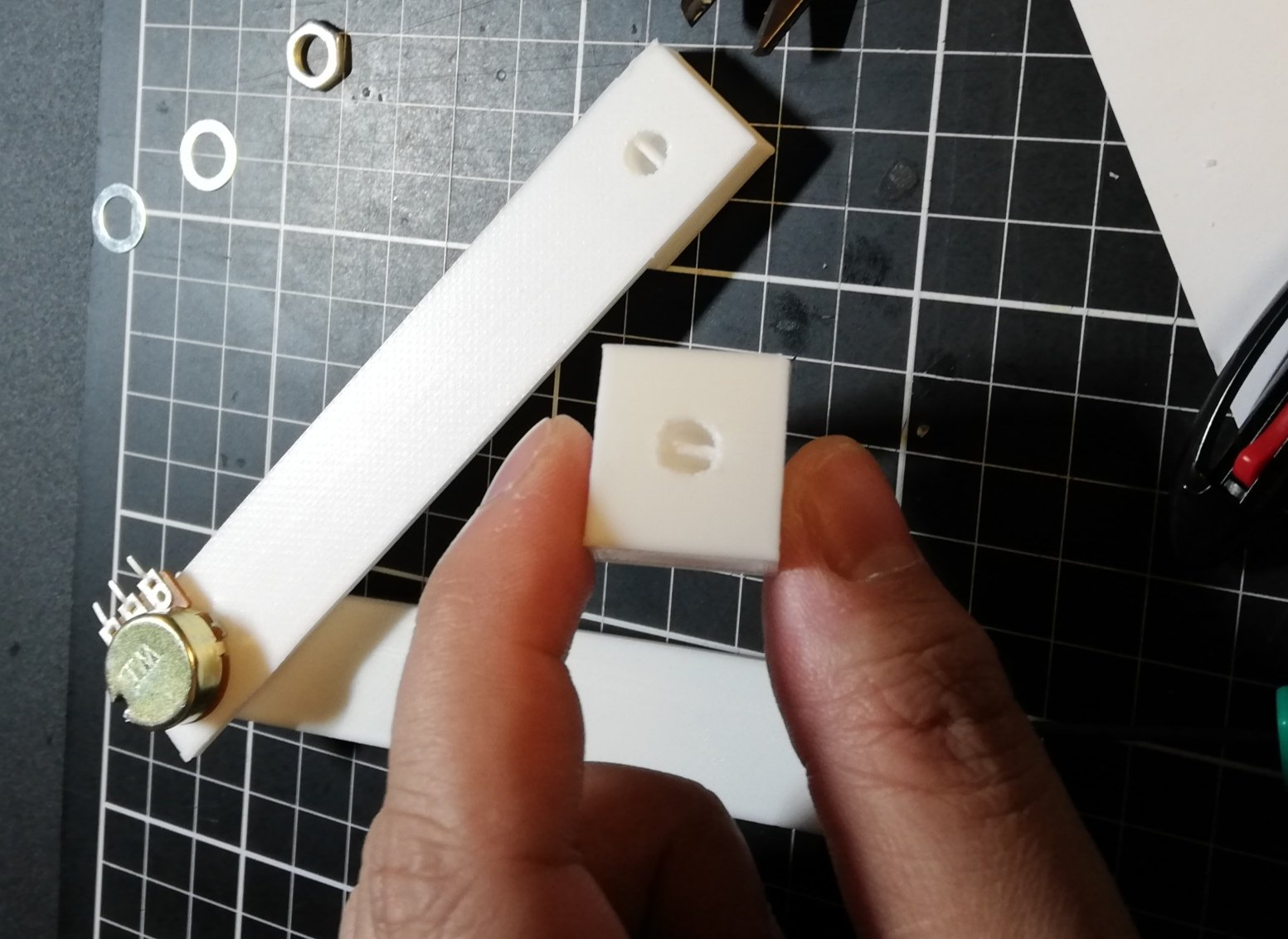

Gefertigte Teile und drei Drehpotentiometer zusammenbauen – fertig! Die Potentiometer sind nun in dieselbe Richtung ausgerichtet wie die Drehachse der Servomotoren des Roboterarms.

Arduino-Code

Der einfache Code liest die Potentiometer-Werte an analogen Pins ein, wandelt sie in Winkel um und gibt sie an die entsprechenden Servos weiter.

#include <Servo.h>

Servo myservo1, myservo2, myservo3;

float th1=90.0, th2=90.0, th3=90.0;
float val1, val2, val3;

void setup() {
  Serial.begin(9600);
  myservo1.attach(9, 500, 2420); // MG995
  myservo2.attach(10, 820, 2140); // DS3115
  myservo3.attach(11, 820, 2140); // DS3115
  set_servo();
}

void loop() {
  val1 = analogRead(A1);
  val2 = analogRead(A2);
  val3 = analogRead(A3);

  th1 = map(val1, 170.0, 880.0, 0.0, 180.0);
  if (th1 >= 180.0) th1 = 180.0;
  else if (th1 <= 0.0) th1 = 0.0;

  th2 = map(val2, 150.0, 860.0, 0.0, 180.0);
  if (th2 >= 180.0) th2 = 180.0;
  else if (th2 <= 0.0) th2 = 0.0;

  th3 = map(val3, 860.0, 160.0, 0.0, 180.0);
  if (th3 >= 180.0) th3 = 180.0;
  else if (th3 <= 45.0) th3 = 45.0;

  set_servo();
}

void set_servo() {
  myservo1.write(th1);
  myservo2.write(th2);
  myservo3.write(th3);
}

Inbetriebnahme

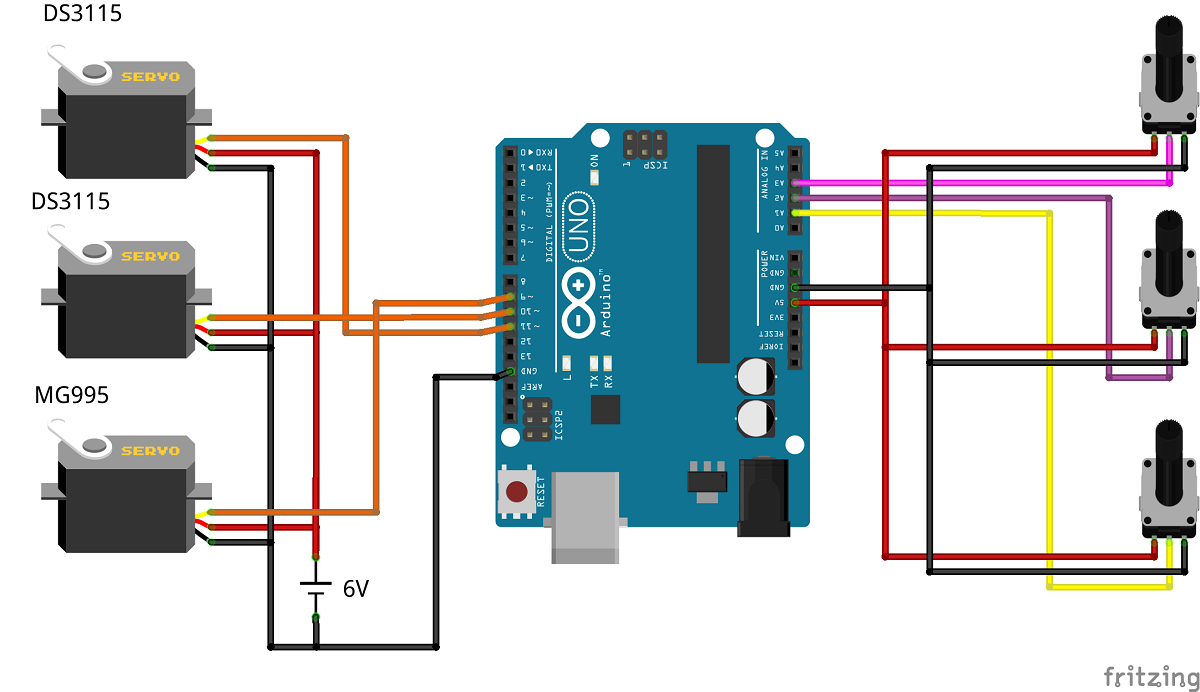

Drehpotentiometer verdrahten und mit Arduino verbinden – fertig!
