Arduino-Tutorial 07:Matlab

Willkommen zum siebten Arduino-Tutorial aus unserer Arduino-Tutorial-Reihe. In diesem Tutorial lernen wir, wie man Arduino mit Matlab verbindet und wie sie über die serielle Schnittstelle kommunizieren. Außerdem werden wir ein Beispiel machen, in dem wir Matlab verwenden, um das Arduino-Board zu steuern.

Dies ist ein Schritt-für-Schritt-Video-Tutorial, das leicht zu befolgen ist. Außerdem finden Sie unter dem Video die für dieses Tutorial erforderlichen Teile und die Quellcodes der Beispiele im Video.

Für dieses Arduino-Tutorial benötigte Komponenten

Arduino-Board ……………………………
Steckbrett und Schaltdrähte ………
LED ……………………………………………
220 Ohm Widerstand ……………………..
Drucktaste ………………………………

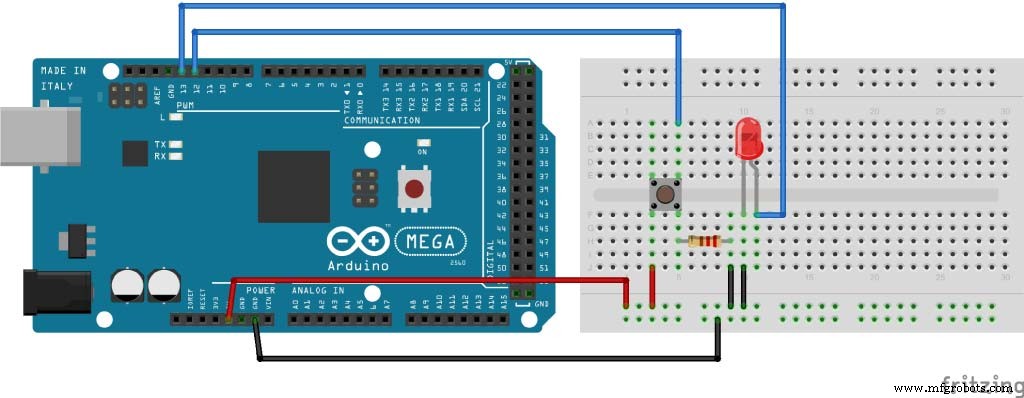

Schaltplan der Beispiele

Matlab-Code

clear a;
a = arduino('COM4');
a.pinMode(8, 'OUTPUT');
a.pinMode(12, 'INPUT');

tic
while (toc<10)

    b=a.digitalRead(12);
    if ( b==true)
        a.digitalWrite(8,1);
    else
        a.digitalWrite(8,0);
    end
end

Codesprache:Arduino (arduino)
