14 Arten von Unterlegscheiben und wie sie verwendet werden mit [Bilder &PDF]

In diesem Artikel erfahren Sie, was 14 verschiedene Arten von Unterlegscheiben sind und wie sie funktionieren? und ihre Verwendung mit Bildern . Sie können auch eine PDF-Datei herunterladen am Ende dieses Beitrags.

Unterlegscheiben und Typen

Seine Form ist wie ein runder Ring. Vor dem Anziehen der Mutter und Schraube wird sie auf einen Bolzen oder eine Schraube aufgesetzt. Es wird verwendet, um die Festigkeit einer Verbindung, Schraube usw. zu sichern, und es wird einfach, die Mutter-Bolzen zu öffnen und ihre Gewinde zu schützen.

Auch wenn die Passung etwas größer ist als der Durchmesser der Schraube, lassen sich mit den Unterlegscheiben helfende Muttern leicht anziehen.

Sehen Sie sich auch die verschiedenen Arten von Schrauben und Muttern an, die in der Industrie verwendet werden. Vielleicht möchten Sie mehr über erfahren Arten von Gewinden bei der Konstruktion von Schrauben und Muttern. Sehen Sie sich außerdem verschiedene Arten von Schraubendrehern an zum Anziehen und Lösen und Schrauben.

Arten von Unterlegscheiben

Im Folgenden sind die Arten von Unterlegscheiben nach ihrer Nützlichkeit und Funktion aufgeführt:

1. Federscheibe
   1. Belleville- oder Kegelscheibe
   2. Kuppelfederscheibe
   3. Wellenfederscheibe
   4. Fingerfederscheibe
   5. Halbmond-Federscheibe
2. Sicherungsscheibe
   1. Geteilte Sicherungsscheibe
   2. Außenverzahnte Sicherungsscheibe
   3. Innenverzahnte Sicherungsscheibe
3. Unterlegscheibe
   1. Drehmomentscheibe
   2. Unterlegscheibe
   3. Kotflügelscheibe
   4. Fertig- oder Senkscheibe
   5. Schulterscheibe
   6. C-Wischer

1. Federscheibe

Diese Unterlegscheibe hat die Form eines aus Federstahl geschnittenen Rings. Seine Enden sind aufgrund der Federspannung leicht nach oben und unten angehoben. Diese Unterlegscheiben werden über oder unter der Mutter oder Schraube platziert und so fest angezogen, dass ihre beiden Enden einander zugewandt und eben werden.

Diese Unterlegscheiben werden verwendet, um zu verhindern, dass sich eine Mutter löst. Diese werden dort eingesetzt, wo Vibrationen auftreten oder Stöße auftreten. Dadurch wird Druck auf die Mutter ausgeübt, wodurch verhindert wird, dass sich letztere (die Mutter) dreht und löst.

Es gibt verschiedene Formen von Federscheiben. Jedes hat seine eigenen Vorteile. Federscheibe mit einfachem Muster, Federscheibe mit Standardmuster, Federscheibe mit doppeltem Muster, Federscheibe mit Griffmuster und Federscheibe mit Trägermuster sind die Strukturen von Federscheiben.

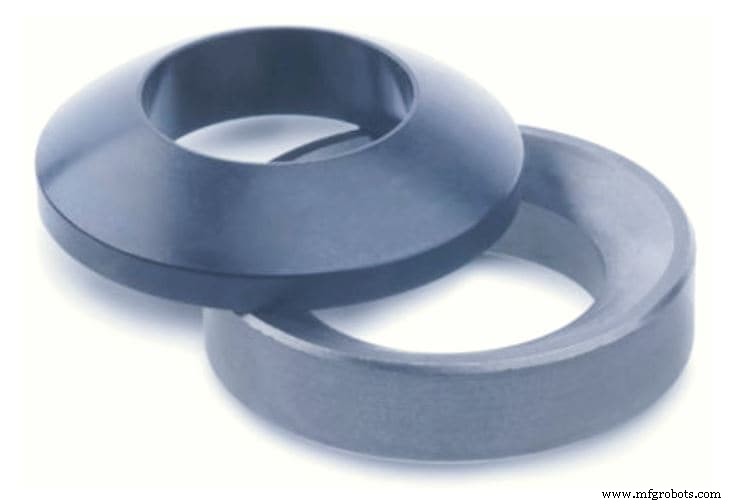

#1 Tellerfeder oder konische Unterlegscheibe

Die Belleville-Unterlegscheibe besteht aus Seiten, die sehr starke Kräfte mit kleinen Durchbiegungen aufnehmen. Sie wird auch als Kegelfederscheibe bezeichnet.

Diese Unterlegscheiben halten eine Anordnung während thermischer Ausdehnungs- und Kontraktionsanforderungen unter Spannung. Die Last-Durchbiegungs-Eigenschaften der konischen Unterlegscheibe hängen von ihrer Höhe und ihrem Dickenverhältnis ab. Es wird für Projekte mit Wärmeausdehnung verwendet.

#2 Kuppelfederscheibe

Die gewölbten Federscheiben ähneln einer Belleville-Scheibe, haben jedoch abgerundete Seiten. Tellerfederscheiben erzeugen sehr hohe Belastbarkeiten bei vergleichsweise geringem Federweg.

Sie besitzen Bodenrundungen, um eine flachere tragende Oberfläche zu bilden. Es wird überall dort verwendet, wo Sie eine Halbmond-Federscheibe verwenden würden, aber auch eine flachere Oberfläche benötigt wird.

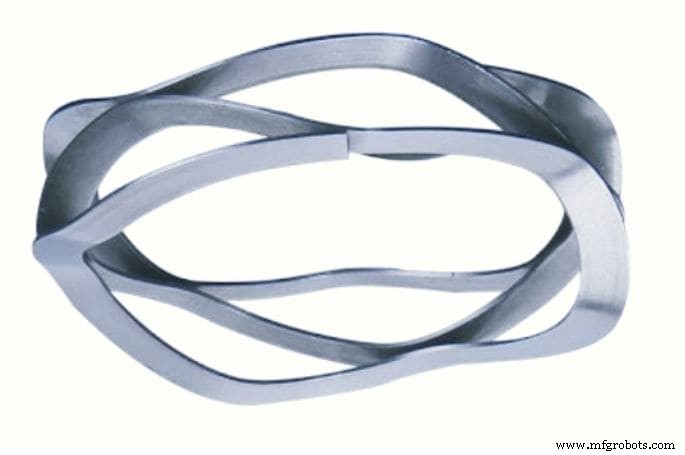

#3 Wellenfederscheibe

Diese Arten von Unterlegscheiben drehen sich in zwei Richtungen und bilden eine wellenartige Form. Wellfederscheiben besitzen eine ausreichende Tragfähigkeit und Durchbiegung.

Sie dienen als Polsterfedern oder Abstandshalter auf einer Welle. Wellfederscheiben haben durchschnittliche Tragfähigkeits- und Durchbiegungsgrenzen. Es wird am häufigsten als Polster oder Abstandshalter verwendet.

#4 Fingerfederscheibe

Die Fingerfederscheiben bestehen aus drei gebogenen Flanschen. Fingerfederscheiben werden verwendet, um Dämpfung und Geräusche, zusätzlichen Verschleiß, Vibrationen und Gleitverschleiß an rotierenden Teilen zu reduzieren.

Fingerfederscheiben bestehen aus Kohlenstoffstahl. Sie vereinen die Flexibilität einer Gehäusewaschmaschine mit den gegebenen Lastpunkten einer Wellenwaschmaschine.

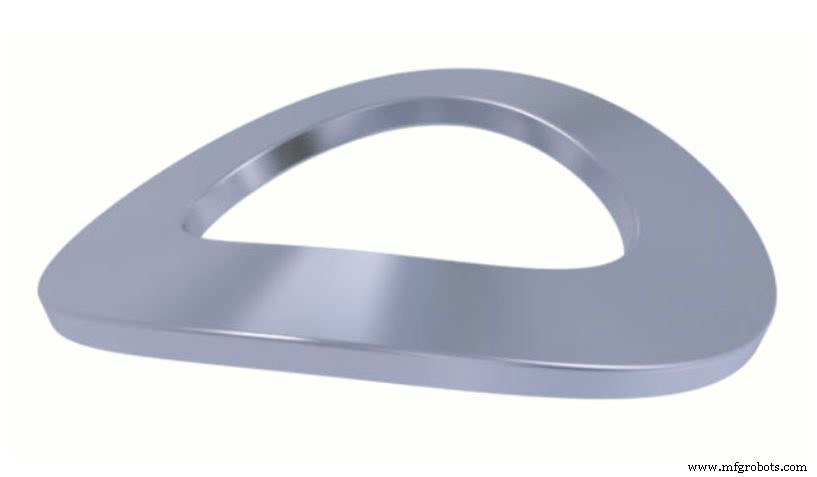

Halbmond-Federscheibe Nr. 5

Diese Unterlegscheiben sehen aus wie flache Unterlegscheiben, die etwas gebogen wurden, um einen geringeren Druck zu erzeugen und die Flexibilität zu erhalten. Sie wird auch als gebogene Federscheibe bezeichnet. Sie tragen nahezu kleine Lasten mit einem großen Auslenkungsbereich.

Diese Arten von Unterlegscheiben bieten gleichmäßige Federraten über den Durchbiegungsbereich und haben lineare Last-Durchbiegungs-Eigenschaften. Bei elastischen und lastwechselbeanspruchten Produkten müssen gewölbte Federscheiben verwendet werden. Es wird auch verwendet, um Bewegungen zu absorbieren.

2. Sicherungsscheibe

Diese Form der Sicherungsscheibe wird verwendet, um die Muttern und Schrauben zu sichern. Das sind viele Formen. Im Allgemeinen erstrecken sich sechs oder mehr Blätter über den Hauptdurchmesser der Sicherungsscheibe hinaus.

Nach dem Befestigen dieser Unterlegscheibe werden ihre Blätter an den Seiten der Mutter oder Schraube gebogen. Somit verhindert diese Unterlegscheibe, dass sich die Mutterschrauben lösen. Diese Unterlegscheibe wird im Allgemeinen in Autos, Lastwagen usw. verwendet.

Geteilte Sicherungsscheibe Nr. 1

Geteilte Sicherungsscheiben sind nicht durchgehende Ringe, die jedes Ende leicht nach außen in entgegengesetzte Richtungen neigen. Wenn die Spaltsicherungsscheiben befestigt sind, wird jedes Ende in die Passflächen eingegraben. Sie wird manchmal auch als Spiralscheiben bezeichnet.

Diese Unterlegscheibe baut beim Anziehen eine Vorspannung auf die Schraube auf. Die entwickelte Vorspannung schützt vor Lösen bei Vibration und Korrosion. Es wird verwendet, um einen Bolzen zu verriegeln.

#2 Externe Zahnscheibe

Diese Art von Sicherungsscheibe hat viele Zähne an ihrem Außendurchmesser, die in eine Oberfläche schneiden und die Kompression aufrechterhalten. Die äußere Zahnsicherungsscheibe verhindert, dass sich ein Befestigungselementkopf löst, indem sie die Strebenwirkung der Zähne nutzt.

Sie arbeiten am besten unter großen Kopfschrauben. Die außenverzahnte Sicherungsscheibe bietet maximalen Torsionswiderstand. Es wird verwendet, um tiefköpfige Befestigungselemente an Ort und Stelle zu verriegeln.

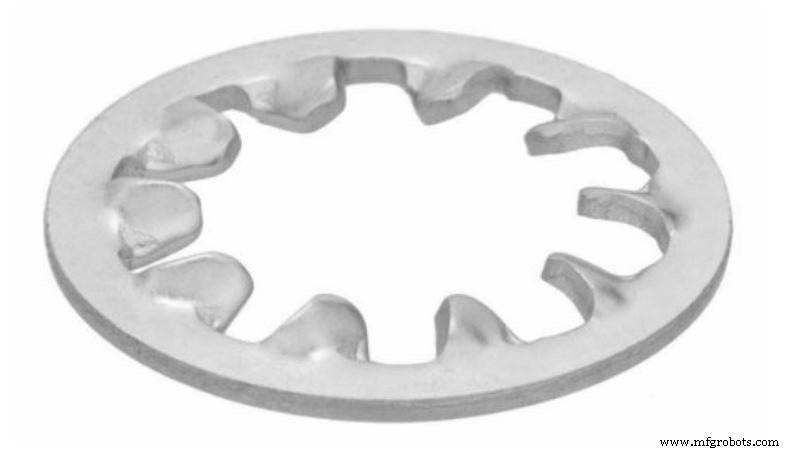

#3 Innenzahnscheibe

Diese Art von Sicherungsscheibe besteht aus vielen Zähnen am Innendurchmesser, die sich in die Mutter oder Schraube schneiden. Die innere Zahnsicherungsscheibe verhindert, dass sich ein Befestigungselementkopf unter Verwendung der Strebenwirkung der Zähne löst.

Diese Scheibenzähne können auch Stöße und Vibrationen absorbieren. Es wird verwendet, um Befestigungselemente mit flachem Kopf zu fixieren.

3. Unterlegscheibe

Eine Unterlegscheibe ist eine flache Scheibe. Es hat ein Loch in seiner Mitte, durch das eine Schraube, ein Bolzen oder eine Stellschraube geführt werden kann. Durch die Verwendung wird die Oberfläche unter den Schrauben oder Muttern glatt. Auf diese Weise ist der Druck der Mutter auf der gesamten Oberfläche gleichmäßig. Diese Waschmaschine entspricht dem folgenden Standard:

Durchmesser der Unterlegscheibe =2D + 1/8 (D =Durchmesser der Schrauben)

Die Dicke der Unterlegscheibe =1/8 D

Der Abschrägungswinkel =30°

Durchmesser des Innenlochs =Durchmesser der Schraube

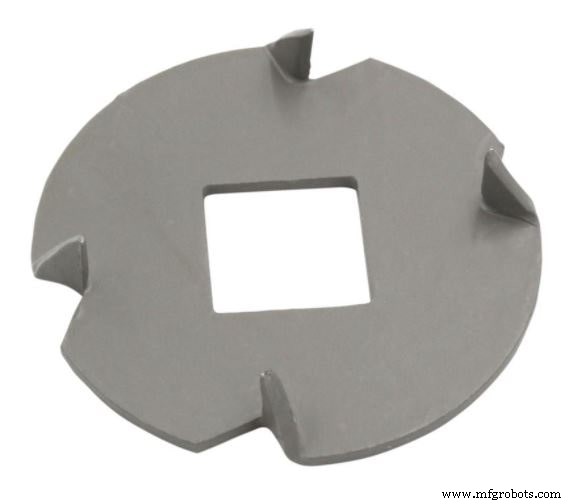

#1 Drehmomentscheibe

Die Drehmomentscheibe besteht aus einem quadratischen Loch und äußeren Gabeln, die verhindern, dass sich die Schraube beim Befestigen einer Schraube mitdreht. Es wird hauptsächlich mit einer Schlossschraube für Holzbearbeitungsprojekte verwendet.

#2 Unterlegscheibe

Die flachen Unterlegscheiben sind dünn, flach und kreisförmig mit einem Loch in der Mitte. Die Anwendung einer flachen Unterlegscheibe soll die Last über eine relativ große Fläche verteilen und Schrauben mit kleinem Kopf Halt geben.

Sie ist auch als Unterlegscheibe Typ A bekannt. Eine Unterlegscheibe ist das, was die meisten Leute unter einer normalen Unterlegscheibe denken. Sie sind gut für den allgemeinen Gebrauch.

#3 Kotflügelscheibe

Die Kotflügelscheiben sind flache Scheiben mit einem kleinen Loch und außen relativ großem Durchmesser. Daher gibt diese Art von Unterlegscheiben Lasten über eine relativ größere Fläche als flache Unterlegscheiben.

Kotflügelunterlegscheiben werden für die Installation von Schildern, Paneelen, Trockenbauwänden, Automobilen, Klempnern, Blechen und elektrischen Anwendungen eingesetzt. Es ist normalerweise ein dünnes Metall. Sie haben es nach ihrer allgemeinen Verwendung auf Autokotflügeln benannt.

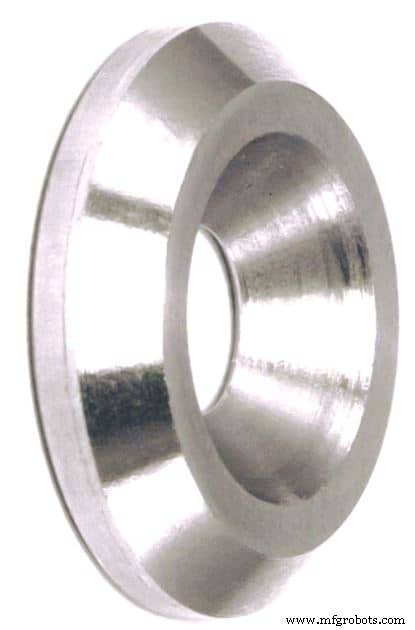

#4 Abschluss- oder Senkscheibe

Die Abschlussscheibe hat eine Oberseite, die dazu bestimmt ist, das Befestigungselement zu halten. Sie wird auch als Senkscheibe bezeichnet. Die Senkscheibe hat oben 90°- oder 120°-Zähler.

Diese Unterlegscheiben dienten als Unterlegscheiben für Senkkopfschrauben. Dadurch erhält die Senkschraube eine bündige Oberfläche.

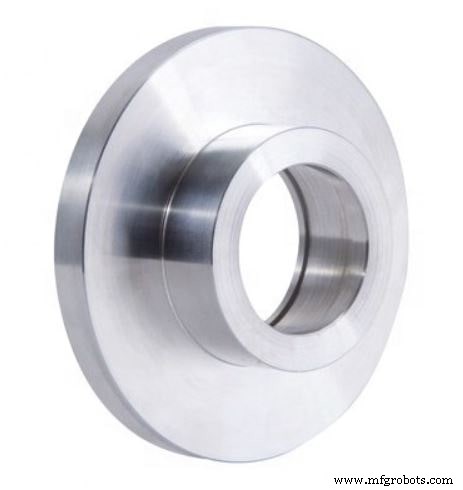

#5 Schulterscheibe

Schulterscheiben bestehen aus einer Struktur vom Schultertyp. Sie werden verwendet, um Schrauben, Drähte oder andere Elemente vor dem Rest der Baugruppe zu schützen. Sie sind in Glasfaser, Phenolharz, Nylon, PCTFE, PTFE und Metall erhältlich.

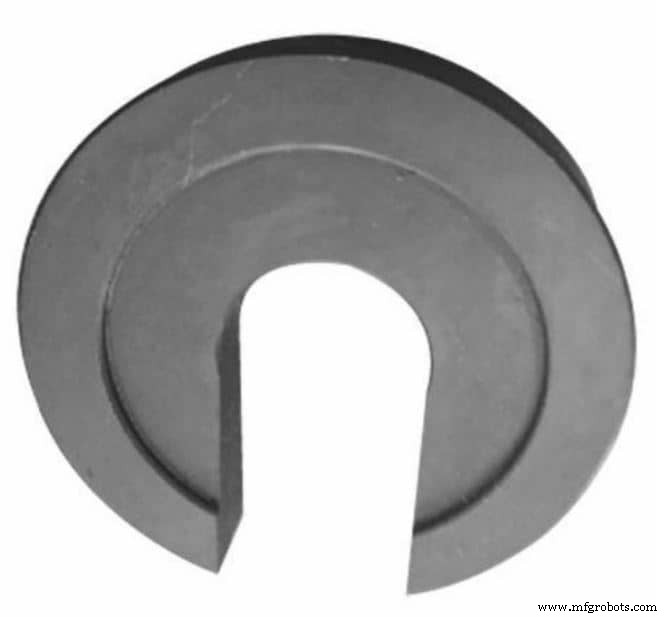

#6 C-Unterlegscheibe

Diese sehen aus wie eine flache Unterlegscheibe, haben jedoch einen Schlitz, der aus dem Mittelloch geschnitten wird, um eine „C“-Form zu bilden. Eine C-Scheibe gleitet auf der Schraube oder Welle hinein und heraus.

Die verwendete C-Scheibe muss möglicherweise angepasst oder ersetzt werden, ohne das Befestigungselement zu entfernen.

PDF dieses Artikels herunterladen

PDF Herunterladen

---

Schlussfolgerung

Die Unterlegscheibe ist eine scheibenförmige flache Platte mit einem Mittelloch. Sie werden verwendet, um Lasten über eine große Fläche abzugeben. Es wird hauptsächlich für Abstandshalter, Vorspannschrauben, Federn und Vibrationsreduzierung verwendet.
