PCB-Steckplatz:Die perfekte Lösung für Ihre Anforderungen an die Elektronikmontage

PCB Slot ist die perfekte Leiterplattenbestückungslösung für Ihre Anforderungen! Außerdem ist es eine erstaunliche Erfindung, die die Herstellung von Leiterplatten vereinfacht hat. Außerdem ist es eine einfache, aber unglaublich effektive Möglichkeit, die verschiedenen Komponenten an Ort und Stelle zu halten, während Sie sie zusammenlöten.

Herkömmliche Methoden zum Befestigen von Teilen erfordern Klemmen, Schrauben und andere Vorrichtungen, die schwierig zu handhaben sind und oft die empfindlichen Komponenten beschädigen. Während PCB-Steckplätze eine stabile Basis für Ihr Projekt bieten und es einfacher machen, alles an Ort und Stelle zu halten, während Sie arbeiten. Sie sind auch billiger und schneller herzustellen als herkömmliche Platten. Wenn Sie also nach einem einfachen Einstieg in die Elektronik suchen, sind PCB-Steckplätze die perfekte Lösung!

Was ist ein PCB-Slot/PCB-Ausschnitt?

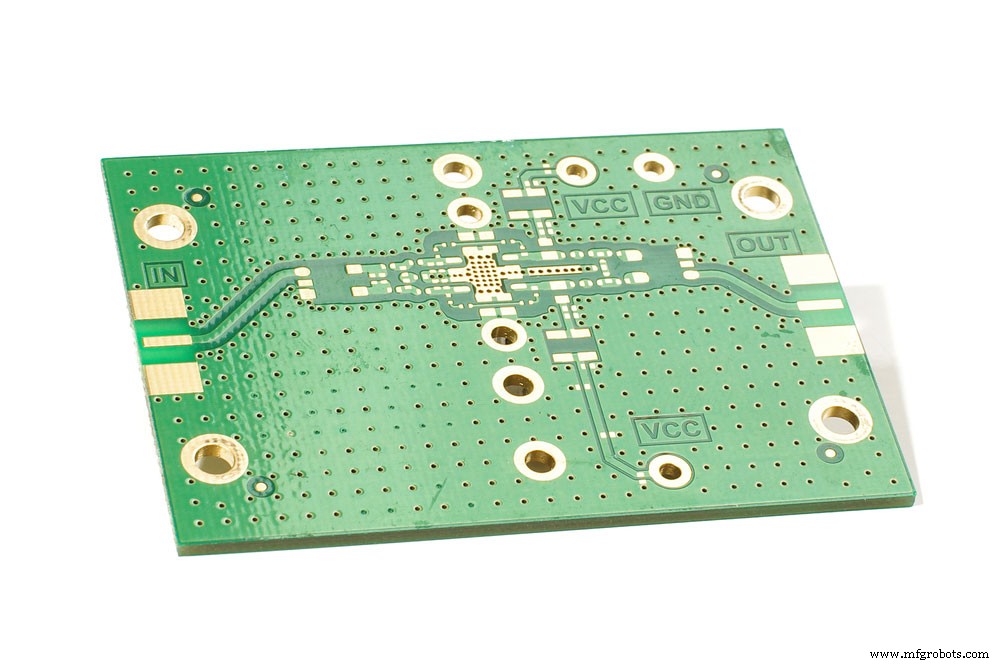

Prototyp-Hochfrequenzverstärkerplatine

Leiterplattensteckplätze sind spezielle Arten von Leiterplatten, die Aussparungen enthalten. Sie können diese Ausschnitte verwenden, um Teile zu montieren oder andere Platinen an Ort und Stelle zu halten. Leiterplattenausschnitte werden normalerweise aus FR-04-Material hergestellt, aber sie können auch andere Materialien wie FR-14, FR-16 oder sogar G11 verwenden. Die gebräuchlichste Art von PCB-Steckplatz ist der 0603-PCB-Steckplatz, den Hersteller für die Verwendung mit 0603-Widerständen und -Kondensatoren entwerfen. Andere Größen umfassen den 0402-PCB-Steckplatz, den 1206-PCB-Steckplatz und den Durchgangsloch-PCB-Steckplatz.

Warum einen PCB-Ausschnitt verwenden?

PCB-Steckplätze bieten eine Reihe von Vorteilen gegenüber herkömmlichen Methoden zum Befestigen von Teilen. Sie sind beispielsweise billiger und schneller herzustellen und bieten eine sicherere Verbindung. Außerdem ermöglichen Leiterplattenausschnitte auch einen einfachen Austausch von Teilen, was praktisch ist, wenn Sie eine Komponente ersetzen müssen.

Wie verwende ich PCB-Steckplätze?

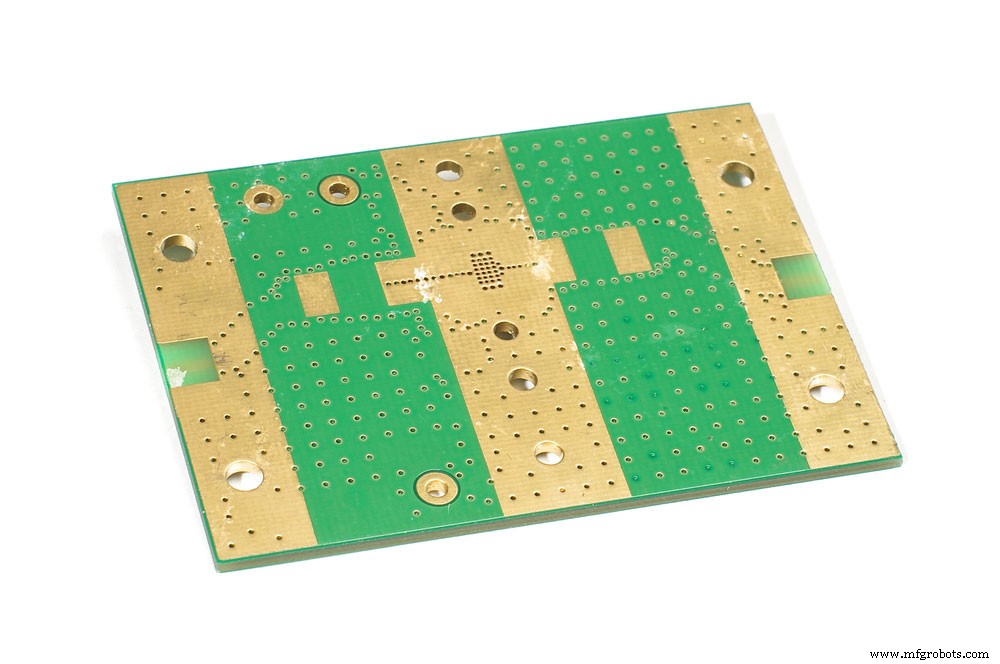

Die unterste Schicht von Leiterplatten

Es kann auf verschiedene Weise angewendet werden. Beispielsweise um Teile zu montieren oder andere Leiterplatten an Ort und Stelle zu halten. Darüber hinaus können wir sie auch beim Leiterplattenschneiden verwenden, um elektrische Verbindungen zwischen zwei Leiterplatten herzustellen. Um Leiterplattensteckplätze zu verwenden, löten Sie das Bauteil mit der entsprechenden Löttechnik auf die Leiterplatte.

Vorteile von PCB-Steckplätzen

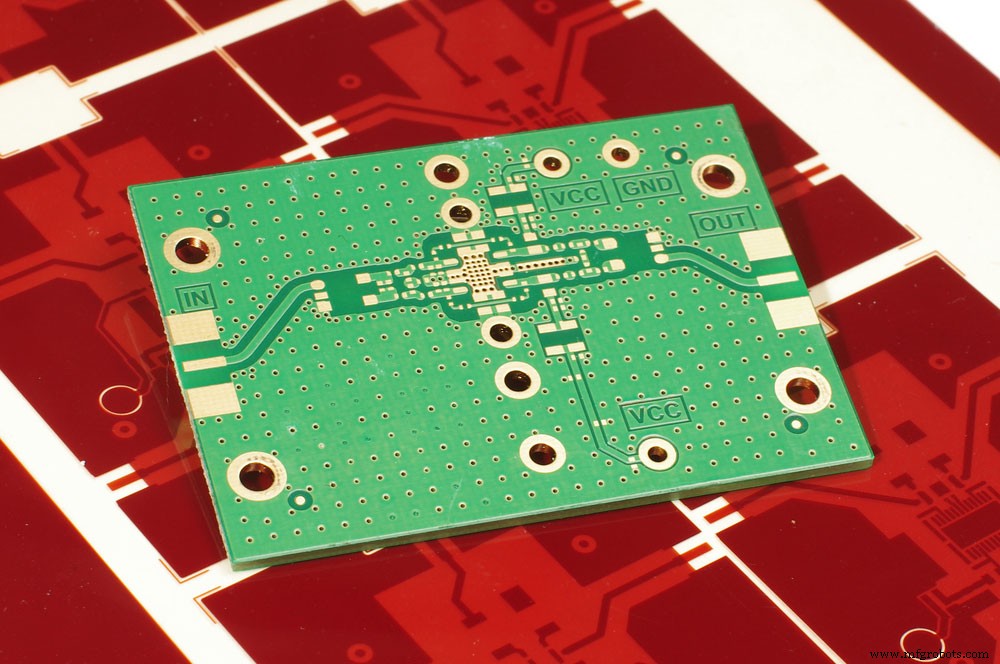

Leiterplatten auf roter Gerbermaske für die Fertigung

Die Verwendung eines PCB-Steckplatzes bietet viele Vorteile gegenüber herkömmlichen Methoden zum Befestigen von Teilen. Sie sind billiger und schneller herzustellen und bieten eine sicherere Verbindung. Außerdem sind PCB-Steckplätze einfacher zu verwenden und bieten eine zuverlässigere Verbindung.

Typen von PCB-Steckplätzen

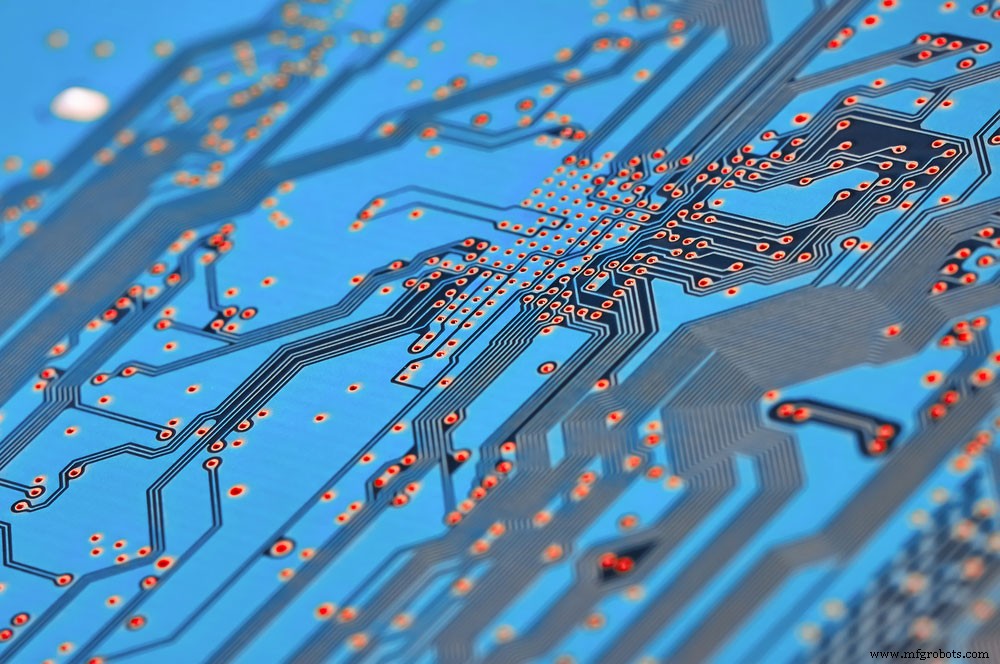

Der PCB-Steckplatz

In der Leiterplattenherstellung gibt es zwei Hauptsteckplätze für Leiterplatten:Nicht beschichtete Steckplätze und oberflächenbeschichtete Steckplätze. In diesem Abschnitt sehen wir uns die Funktionen und Vorteile der einzelnen Typen genauer an.

Nicht plattierter Steckplatz

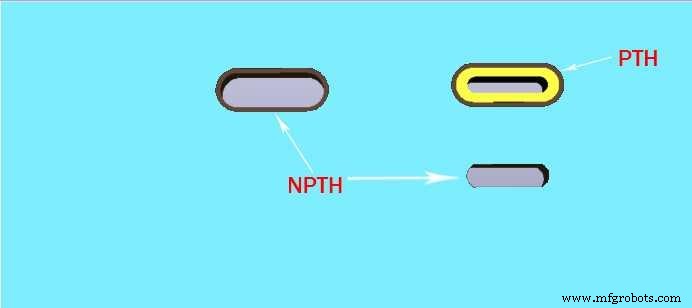

NPTH- und PTH-Slots

Nicht plattierte Steckplätze sind die grundlegendste Art von PCB-Steckplätzen. Nicht beschichtete Schlitze sind nicht mit Kupferschichten beschichtet. Es wird typischerweise für Anwendungen mit geringerer Dichte verwendet. Der nicht beschichtete Steckplatz ist kostengünstiger und einfacher herzustellen als oberflächenbeschichtete PCB-Steckplätze. Darüber hinaus bietet der nicht plattierte Steckplatz eine sicherere Verbindung und ist einfacher zu verwenden.

Platierter Steckplatz

Durchkontaktierte Schlitze haben eine dünne Kupferschicht auf der Oberfläche, die die elektronischen Komponenten kontaktiert. Darüber hinaus ist Plated Slot ein fortschrittlicherer Typ. Es ist typischerweise für Anwendungen mit höherer Dichte anwendbar. Außerdem sind plattierte Steckplätze teurer und schwieriger herzustellen als nicht plattierte PCB-Steckplätze. Außerdem bieten die plattierten eine zuverlässigere Verbindung und sind einfacher zu verwenden.

Anwendungen von nicht plattierten und plattierten Schlitzen

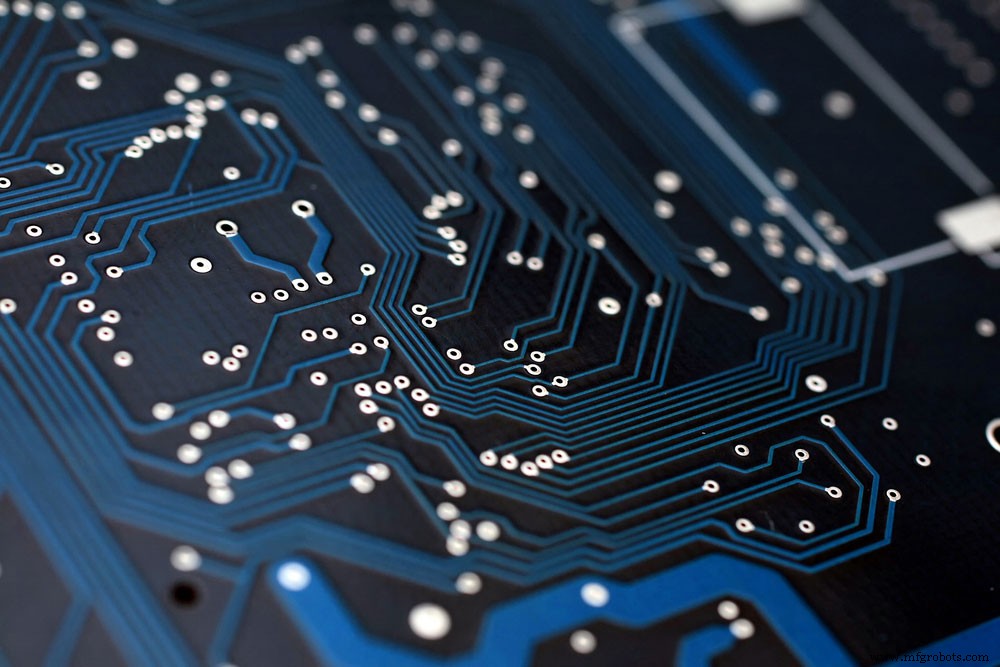

Hi-Tech-Elektronikplatine

PCB-Steckplätze können in einer Vielzahl von elektronischen Geräten üblich sein. Wie in Computer-Motherboards, Mobiltelefonen und anderen tragbaren elektronischen Geräten. Und PCB-Ausschnitte werden auch in spezialisierteren Anwendungen wie Militär- und Luft- und Raumfahrtelektronik eingesetzt.

Abgesehen davon, dass sie ideal für Anwendungen mit hoher Dichte sind, bieten sie eine zuverlässigere Verbindung und sind einfacher zu verwenden. Daher sind sie teurer und anspruchsvoller in der Herstellung als nicht plattierte Leiterplattenausschnitte.

Was Sie beim Erstellen von plattierten Ausschnitten beachten sollten

Bei der Erstellung von plattierten Leiterplattenausschnitten sind viele Faktoren zu berücksichtigen. Der wichtigste Faktor ist die Breite der Leiterbahn. Dadurch wird die maximale Breite des PCB-Steckplatzes bestimmt. Außerdem beeinflusst es auch, wie viel Strom durch den Steckplatz fließen kann.

Der nächste zu berücksichtigende Faktor ist die Tiefe des Schlitzes. Dadurch wird bestimmt, wie tief Sie den Leiterplattenschlitz fräsen können. Darüber hinaus beeinflusst es auch, wie viel Strom durch den Schlitz fließen kann.

Auch Schlitzlöcher und Schlitzlänge sind sehr wichtig für die plattierten Schlitzmittel.

Der letzte zu berücksichtigende Faktor ist die Größe des PCB-Kupferpads. Dies bestimmt, wie groß Sie den Schlitz machen können. Und die Größe des PCB-Pads beeinflusst auch, wie viel Strom durch den Platinensteckplatz fließen kann.

Steckplätze auf PCB definieren

In diesem Teil werden wir folgende Slots definieren:

Mechanische Schicht

PCB-Steckplätze können sich auch auf jeder Ebene des PCB-Stapels befinden, aber sie werden am häufigsten auf einer inneren Ebene platziert, um Platz zu sparen. Es kann erforderlich sein, sie auf einer äußeren Schicht zu platzieren, um Signalübersprechen oder andere Interferenzen von nahe gelegenen Komponenten zu vermeiden.

Drill-Datei

Typischerweise verwenden wir einen CNC-Bohrer, um Schaltungsschlitze zu erstellen, aber sie können auch gefräst oder lasergeschnitten werden. Das Wichtigste ist, sicherzustellen, dass der PCB-Ausschnitt die richtige Größe und Form hat, um das Bauteil aufzunehmen.

Platierte oder nicht plattierte Ausschnitte

PCB-Steckplätze können plattiert oder nicht plattiert sein. Beschichtete Leiterplattensteckplätze bieten eine bessere Verbindung zum Bauteil, sind jedoch schwieriger herzustellen. Nicht beschichtete Leiterplattenausschnitte sind einfacher herzustellen, bieten jedoch möglicherweise keine so starke Verbindung.

Was ist der kleinste Steckplatz auf PCBs?

Für flexible Leiterplatten beträgt die kleinste Schlitzbreite 0,254 mm (0,010 Zoll). Denn die Mindestbreite einer Leiterbahn beträgt ebenfalls 0,254 mm. Daher kann das mechanische NC-Fräsverfahren nur Leiterplattensteckplätze bis zu dieser Breite herstellen.

Bei starren Leiterplatten beträgt die kleinste schneidbare Schlitzbreite jedoch 0,508 mm.

Wie werden Schlitze und Ausschnitte gefräst?

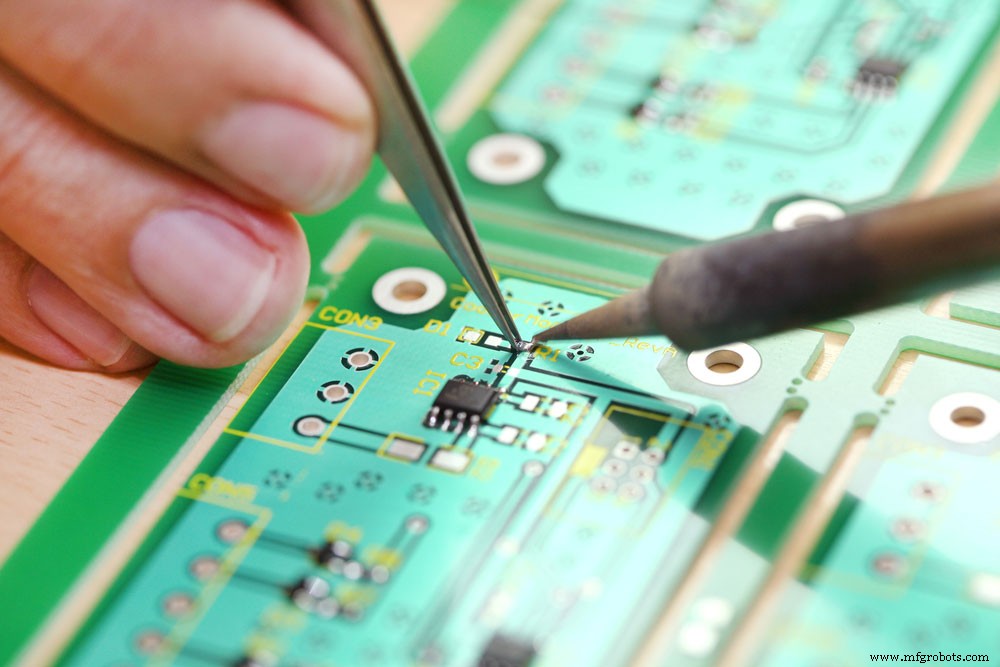

PCB mit elektronischen Komponenten

Beim Fräsen von Leiterplattenausschnitten wird Material von der Leiterplatte entfernt, um die gewünschte Form zu erzeugen. Am häufigsten werden Leiterplatten mit einer CNC-Maschine gefräst.

CNC-Maschinen verwenden ein rotierendes Schneidwerkzeug, um Material von der Platte zu entfernen. Das Schneidwerkzeug wird von einem Computer gesteuert, was sehr präzise Schnitte ermöglicht.

Wie kann ich die plattierten Löcher/Schlitze auf dem Gerber zeigen?

Im Folgenden sind die Schritte zum Anzeigen von Slots aufgeführt:

Stellen Sie zunächst sicher, dass sich die Platte in den obersten Lagen befindet.

Gehen Sie dann zu Datei->Dokumenteigenschaften und klicken Sie auf die Registerkarte „Ebenen“.

Wählen Sie danach die Ebene „Oben“ und klicken Sie auf die Schaltfläche „Hinzufügen“.

Wählen Sie die Ebene „PCB Slots“ aus der Liste aus und klicken Sie auf die Schaltfläche „OK“.

Ihre Gerber-Datei zeigt nun die PCB-Slots. Sie können diese Ebene auch zu Ihrer Stückliste hinzufügen, wenn Sie möchten.

Die Bedeutung von durchkontaktierten Slots

Blaue Platine mit vielen Bauteilen

In der Leiterplattenfertigung sind Steckplätze sehr wichtig, da sie viele Vorteile bieten.

Einige der Vorteile sind:

– Sie unterstützen den Herstellungsprozess, indem sie ein einfaches Löten der Leiterplatten ermöglichen.

– Schlitze helfen auch, die elektrische Verbindung zwischen der Leiterplatte und den Komponenten zu verbessern.

– Sie verleihen der Platte eine größere mechanische Festigkeit.

Aus diesem Grund sind Steckplätze in der Schaltungsherstellung sehr wichtig, und Sie sollten sie nach Möglichkeit immer verwenden.

Die Plated-Slot-Funktion

Elektronikplatine aus nächster Nähe

Wir können Leiterplattenausschnitte mit verschiedenen Leiterplattenaufbauten liefern.

Für beschichtete Schlitze ist die kleinste Größe, die wir anbieten, 0,5 mm, mit einer Mindestbreite von 0,8 mm für nicht beschichtete Schlitze.

Da die wachsende Größe der Stifte größere klingenförmige Verbindungen statt kreisförmiger Löcher erfordert, ist es vorzuziehen, plattierte Schlitze zu verwenden.

Außerdem nehmen die plattierten Schlitze weniger Platz ein als kreisförmige Löcher, sodass Sie kleinere oder beengte PCB-Layouts verwenden können.

Als erfahrener Leiterplattenhersteller können wir unseren Kunden High-End-Fertigungsgeräte und erfahrene technische Unterstützung bei der Leiterplattenherstellung bieten. Mit uns können wir den vielfältigen Anforderungen der einzelnen Kunden gerecht werden.

Häufig gestellte Fragen

Makrofoto der elektronischen Schaltung. s mbol of technology

Hier sind einige häufig gestellte Fragen:

Stimmt es, dass eine Platine mit Steckplätzen mehr kostet als eine herkömmliche?

Nein. Der PCB Slot ist ein effizienteres Design und kann Ihnen tatsächlich Geld bei Ihren Produktionskosten sparen.

Wie groß ist der Platinensteckplatz?

Die Mindestgröße für einen plattierten Ausschnitt beträgt 0,5 mm. Es handelt sich um einen durchkontaktierten Steckplatz, wenn der Leiterplattenhersteller die Durchkontaktierung innerhalb der Leiterplatten kennt. S de Plattierung tritt auf, wenn die Hersteller eine Endplattierung an der Außenkante der Platine vornehmen.

Zusammenfassung

PCB-Steckplätze sind die perfekte Lösung für Ihre Anforderungen an die Elektronikmontage. Sie ist einfach zu verwenden, bietet eine sicherere Verbindung und ist schneller und billiger herzustellen. Mit den Leiterplattenausschnitten können Sie sicher sein, dass Ihre Teile sicher montiert und Ihre elektrischen Verbindungen zuverlässig hergestellt werden.

Wenn Sie nach einer einfachen, effizienten und kostengünstigen Möglichkeit suchen, Ihre Elektronik zusammenzubauen, sind PCB-Ausschnitte die Antwort. PCB-Slots sind also die perfekte Lösung für Ihr nächstes Projekt!
